В чём разница между магнитным контактором и автоматическим выключателем?

Введение

В электрических системах как магнитные контакторы, так и автоматические выключатели играют важную, но различную роль. Хотя для неподготовленного глаза они могут показаться похожими, эти компоненты выполняют принципиально разные функции в цепях распределения и управления электроэнергией. Понимание различий между магнитными контакторами и автоматическими выключателями имеет важное значение для правильного проектирования, монтажа и обслуживания электрических систем.

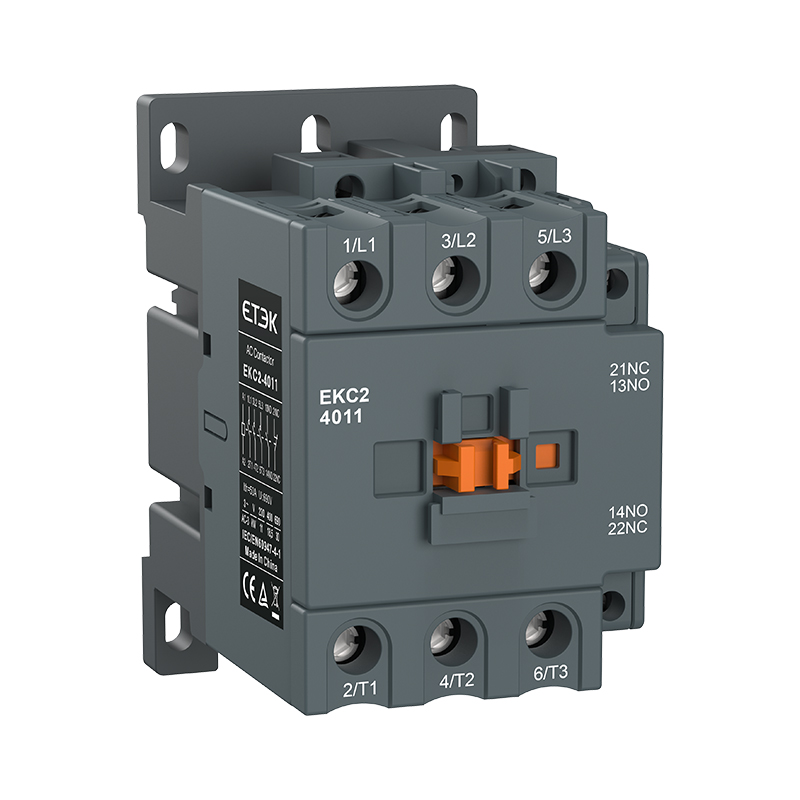

I. Что такое магнитный контактор?

Магнитный контактор — это электрически управляемый переключатель, используемый для коммутации силовых цепей, похожий на реле, но способный выдерживать более высокие номинальные токи. Он работает за счет электромагнитной катушки, которая при подаче напряжения создает магнитное поле, притягивая контакты друг к другу и замыкая цепь.

Основные характеристики магнитных контакторов:

Электромагнитный принцип работы: используется катушка для механического замыкания контактов.

Возможность дистанционного управления: может управляться на расстоянии с помощью управляющих сигналов.

Высокая коммутационная способность: разработан для частой работы (от тысяч до миллионов циклов).

Отсутствует защита от перегрузки: не обеспечивает защиту от превышения допустимого тока.

Модульная конструкция: часто включает вспомогательные контакты для цепей управления.

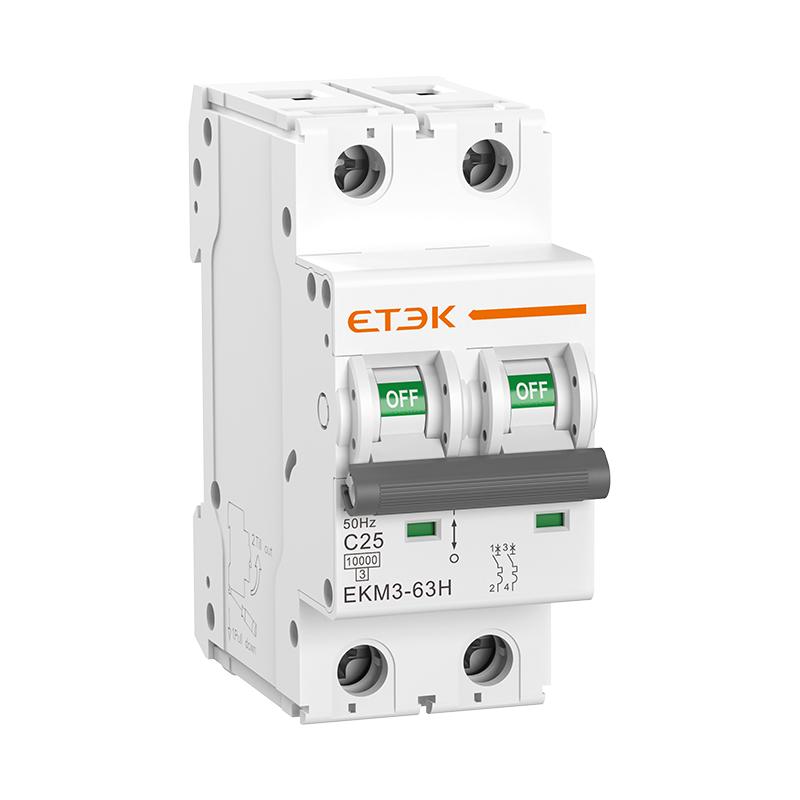

II. Что такое автоматический выключатель?

Автоматический выключатель — это автоматический электрический переключатель, предназначенный для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием. Его основная функция заключается в прерывании тока после того, как защитные реле обнаружат неисправность.

Основные характеристики автоматических выключателей:

Защитное устройство: защищает цепи от перегрузки по току и короткого замыкания.

Механизм отключения: использует тепловые, магнитные или тепломагнитные механизмы для размыкания цепи.

Ручное управление: можно включать/выключать вручную, как выключатель.

Одноразовое включение: не предназначено для частого включения (хотя может быть сброшено после срабатывания).

Ограничение тока: Некоторые типы устройств способны прерывать чрезвычайно высокие токи короткого замыкания.

III. Ключевые различия между магнитными контакторами и автоматическими выключателями

IV. Когда использовать каждое устройство

Используйте магнитный контактор в следующих случаях:

Вам необходимо дистанционно управлять цепью.

Требуются частые операции переключения (например, запуск/остановка двигателя).

Вам необходимо управлять мощными нагрузками с помощью маломощных управляющих сигналов.

Внедрение последовательностей автоматизации в системах промышленного управления.

Используйте автоматический выключатель в следующих случаях:

Необходимо защитить цепь от перегрузки по току.

Вам необходима защита от короткого замыкания.

Для проведения технического обслуживания вам потребуется ручное отключение.

В точках распределения необходима постоянная защита цепей.

V. Взаимодополняющие роли в электрических системах

Во многих областях применения магнитные контакторы и автоматические выключатели работают совместно. Типичная схема управления двигателем может включать в себя:

1. Автоматический выключатель: обеспечивает защиту от перегрузки по току и короткого замыкания.

2. Магнитный контактор: обеспечивает дистанционное управление запуском/остановкой двигателя.

3. Реле перегрузки: Обеспечивает защиту от перегрузки, специфичную для конкретного двигателя.

Такое сочетание позволяет использовать преимущества каждого устройства: автоматический выключатель защищает от катастрофических неисправностей, а контактор обеспечивает удобное управление.

VI.ETEK — эксперт по решениям для низковольтных электроприборов.

ЭТЕК Наша компания является профессиональным производителем, специализирующимся на исследованиях и разработках, производстве и продаже низковольтных электроприборов . Мы всегда уделяли особое внимание этой области, используя передовые системы управления производством и совершенные производственные процессы. Наша линейка продукции охватывает средства защиты электропитания для бытовых, коммерческих, промышленных и аналогичных объектов, включая автоматические выключатели, предохранители, устройства защиты от остаточного тока (УЗО), устройства защиты от перенапряжения (УЗО), устройства защиты от дугового замыкания (УЗО от дугового замыкания) и другие устройства защиты электропитания, которые могут удовлетворить потребности различных сценариев.

Мы прекрасно понимаем, что разные продукты подходят для разных сценариев. Компания Etek подберет для вас подходящий продукт в соответствии с вашими условиями эксплуатации, чтобы защитить ваше имущество и обеспечить безопасность вашей жизни. В настоящее время наша продукция представлена более чем в 60 странах мира, и мы имеем шесть независимых производственных линий. Благодаря разнообразию продукции и безупречному качеству, мы пользуемся большим спросом у клиентов. Если вы все еще не знаете, как выбрать подходящий продукт, наши специалисты терпеливо ответят на ваши вопросы и будут рады вашему сообщению.

Заключение

Хотя магнитные контакторы и автоматические выключатели могут иметь некоторые поверхностные сходства, они выполняют принципиально разные функции в электрических системах. Контакторы превосходно справляются с частым и контролируемым переключением цепей, в то время как выключатели специализируются на защите цепей. Понимание этих различий обеспечивает правильный выбор и применение этих важных компонентов в любой электроустановке.

Для оптимального проектирования системы и обеспечения безопасности инженеры часто комбинируют оба устройства, чтобы добиться как надежного управления, так и полной защиты цепей. Всегда консультируйтесь с электротехническими нормами и стандартами и рассматривайте возможность сотрудничества с квалифицированными специалистами при проектировании или модификации электрических систем.
