Как выбрать подходящие устройства электрозащиты?

Устройства электрозащиты являются важнейшими компонентами любой электрической системы, предназначенными для защиты оборудования, предотвращения возгораний, связанных с электричеством, и обеспечения безопасности персонала. Выбор правильных устройств защиты требует глубокого понимания электрической системы, потенциальных рисков и специфических требований конкретного применения. Эта статья представляет собой исчерпывающее руководство, которое поможет вам выбрать подходящие устройства электрозащиты.

I. Понимание электрической системы

Перед выбором защитных устройств необходимо детально проанализировать электрическую систему. Ключевые факторы, которые следует учитывать, включают:

1. Номинальные напряжения и токи: Убедитесь, что защитное устройство способно выдерживать уровни напряжения и тока системы.

2. Тип нагрузки: Различные нагрузки (например, двигатели, освещение, системы отопления, вентиляции и кондиционирования) имеют уникальные характеристики и требования к защите.

3. Уровни короткого замыкания: Определите максимальный ток короткого замыкания, который может испытывать система.

4. Конфигурация системы: Учитывайте, является ли система однофазной или трехфазной, заземленной или незаземленной и т. д.

II. Выявление потенциальных опасностей

Электрические системы подвержены различным рискам, в том числе:

1. Перегрузка по току: Избыточный ток, возникающий из-за короткого замыкания или перегрузки.

2. Перенапряжение: Скачки напряжения, вызванные молнией или импульсными перенапряжениями.

3. Пониженное напряжение: Низкое напряжение, которое может повредить оборудование.

4. Замыкания на землю: утечка тока в землю, представляющая опасность для безопасности.

5. Дуговые замыкания: Опасные дуговые разряды, способные вызвать пожар.

Понимание этих опасностей помогает выбрать соответствующие средства защиты.

III. Виды устройств электрозащиты

Существует несколько типов защитных устройств, каждое из которых предназначено для устранения конкретных рисков:

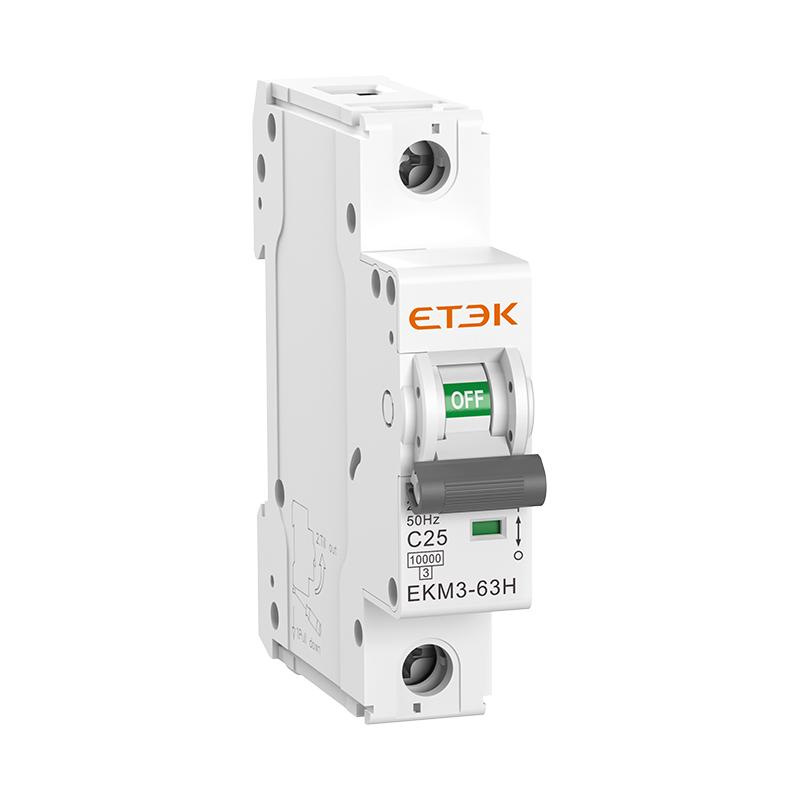

а) Автоматические выключатели

Функция: Автоматическое прерывание тока при перегрузках или коротких замыканиях.

Типы: Тепловые, магнитные или тепломагнитные выключатели.

Критерии выбора: Сопоставьте номинальный ток и отключающую способность автоматического выключателя с требованиями системы.

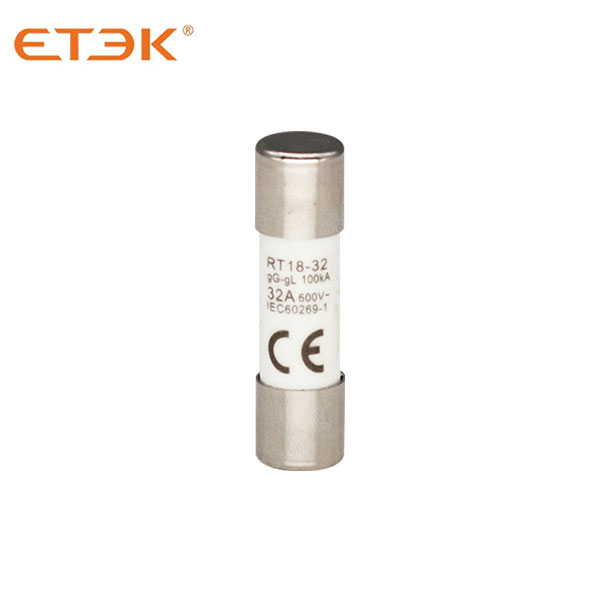

б) Предохранители

Функция: Жертвенные устройства, которые плавятся, чтобы разомкнуть цепь при перегрузке по току.

Типы: Быстродействующие, с задержкой срабатывания или с высокой отключающей способностью предохранители.

Критерии выбора: Выбирайте на основе номинального тока, номинального напряжения и отключающей способности.

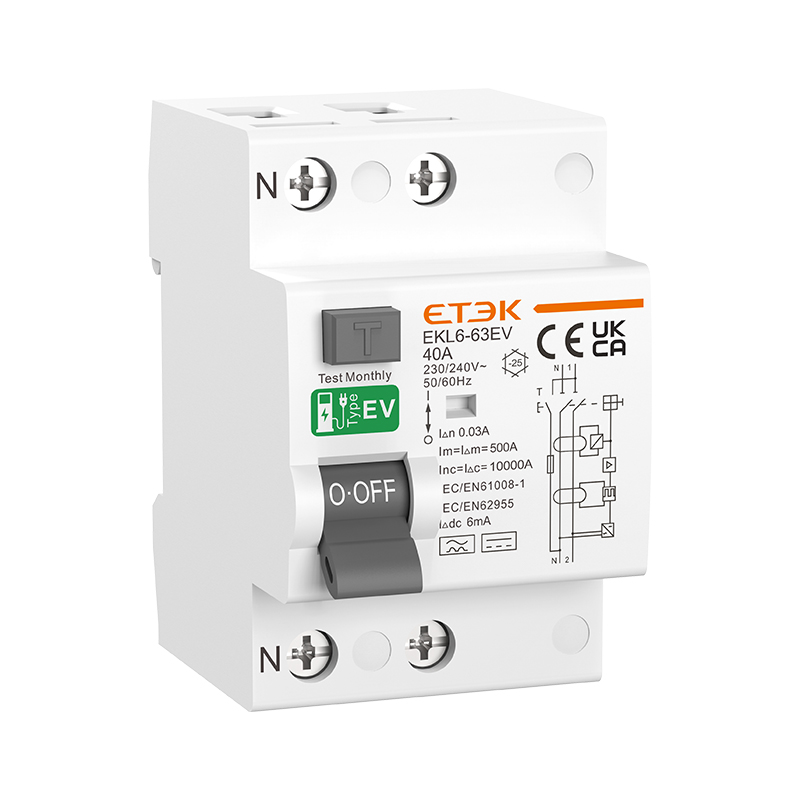

c) Устройства защитного отключения (УЗО) / Устройства защиты от замыкания на землю (УЗО)

Функция: Обнаружение замыканий на землю и отключение цепи для предотвращения поражения электрическим током.

Критерии отбора: чувствительность (обычно 30 мА для защиты персонала) и время отклика.

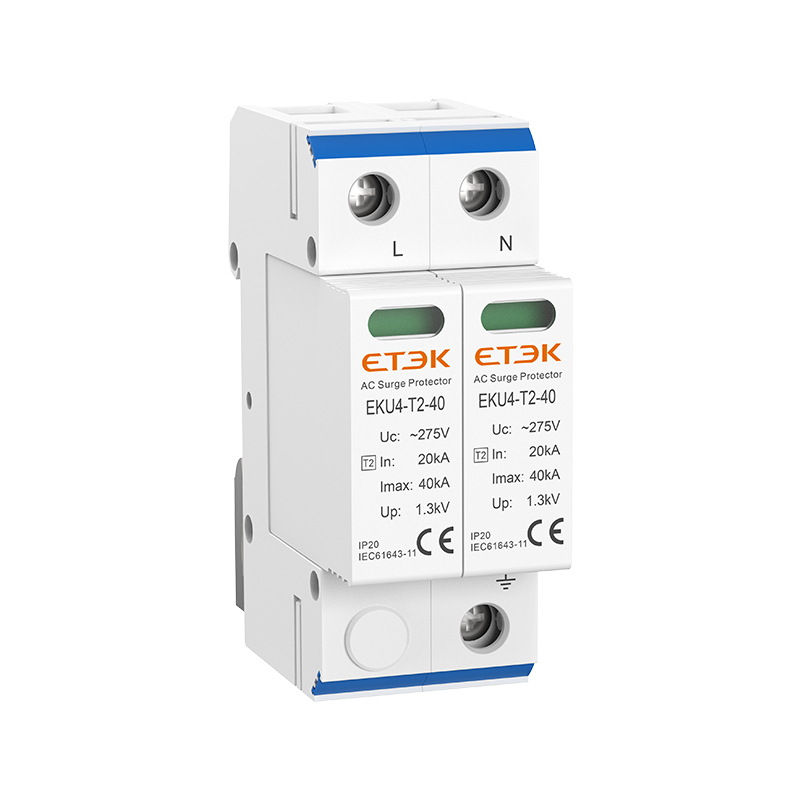

d) Устройства защиты от перенапряжения (SPD)

Функция: Защита от скачков напряжения, вызванных молнией или перенапряжением при коммутации.

Критерии выбора: номинальное напряжение, энергопоглощающая способность и время отклика.

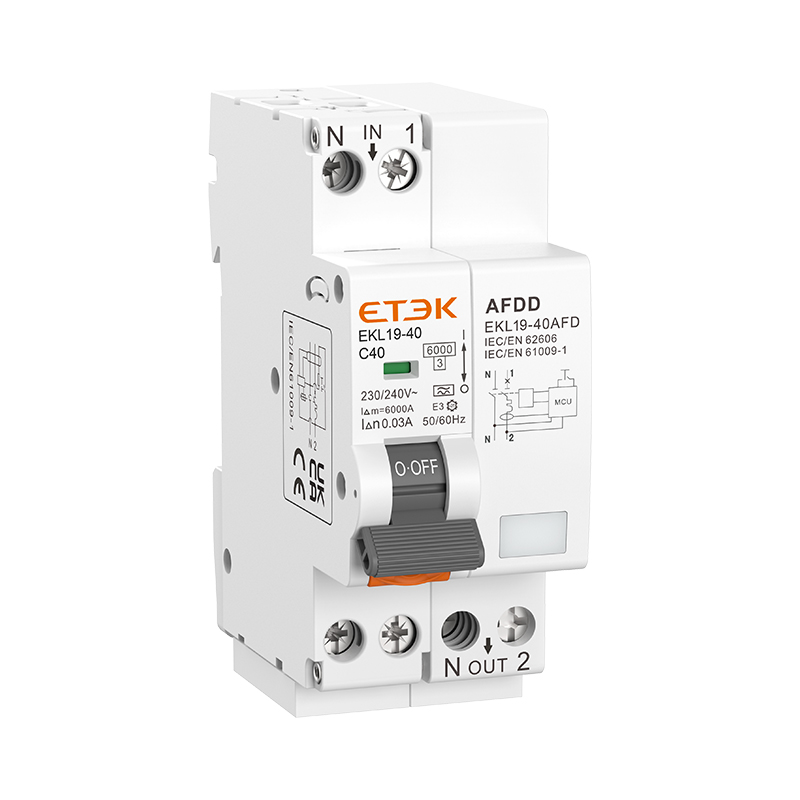

e) Устройства защиты от дуговых замыканий (AFCI)

Функция: Обнаружение и прерывание дуговых замыканий для предотвращения электрических пожаров.

Критерии выбора: Совместимость с типом нагрузки и конфигурацией системы.

f) Реле пониженного и повышенного напряжения

Функция: Контроль уровня напряжения и отключение цепи при превышении пороговых значений.

Критерии выбора: Уставки для условий пониженного и повышенного напряжения.

IV. Учитывайте стандарты и правила.

Соблюдение отраслевых стандартов и местных правил имеет решающее значение при выборе средств защиты. Ключевые стандарты включают:

IEC (Международная электротехническая комиссия): IEC 60898 для автоматических выключателей, IEC 61009 для УЗО.

Национальный электротехнический кодекс (NEC): содержит рекомендации по электромонтажу в США.

UL (Underwriters Laboratories): Сертификация безопасности и эксплуатационных характеристик.

Убедитесь, что выбранные устройства соответствуют необходимым стандартам для вашего региона и области применения.

Заключение

Как профессиональная производственная компания, специализирующаяся на исследованиях и разработках, производстве и продаже низковольтных электроприборов, мы всегда уделяли особое внимание этой области, используя передовые системы управления производством и отлаженные производственные процессы. Наша линейка продукции охватывает средства электробезопасности для бытового, коммерческого, промышленного и аналогичного оборудования, включая автоматические выключатели, предохранители, устройства защиты от остаточного тока (УЗО), устройства защиты от перенапряжения (УЗО), устройства защиты от дугового замыкания (УЗО от дугового замыкания) и другие устройства электрозащиты, способные удовлетворить потребности различных сценариев.

Если у вас остались вопросы по выбору электрозащитного оборудования , вы можете связаться с нами. Наша профессиональная техническая команда окажет вам онлайн-поддержку, чтобы помочь вам выбрать наиболее подходящие продукты для обеспечения безопасной, надежной и эффективной работы вашей электросистемы. Выбирая нас, вы выбираете гарантию профессионализма и качества!
