Как выбрать подходящий автоматический выключатель с защитой от утечки тока (RCBO) для коммерческих распределительных щитов

Выбор подходящего защитного устройства для коммерческого распределительного щита может стать настоящей головной болью. Неправильный выбор приведет к ложным срабатываниям, недостаточной защите от неисправностей, низкой надежности и дорогостоящим простоям. Я много раз видел это на собственном опыте: цепь, которая выглядит исправной на бумаге, начинает срабатывать, как только запускается небольшой двигатель, и приходится часами искать причину в несоответствии кривой срабатывания.

Устройство защитного отключения с дифференциальным током (RCBO) обеспечивает защиту от перегрузки по току и утечки на землю в одном модуле. Для выбора подходящего устройства для вашего коммерческого применения необходимо оценить пять ключевых технических параметров.

Номинальный ток и кривая срабатывания

Номинальный ток должен соответствовать ожидаемой нагрузке и сечению проводника. Распространенные номинальные значения: 6А, 10А, 16А, 20А, 25А, 32А, 40А.

Часто упускают из виду один важный момент: больше — не значит лучше. Некоторые инженеры берут кабель на размер больше «на всякий случай», но тогда проводник перегревается до того, как сработает устройство. Всегда сопоставляйте номинальные характеристики с фактическим сечением кабеля и условиями монтажа.

Кривая срабатывания определяет, как автоматический выключатель с защитой от утечки тока (RCBO) реагирует на пусковые токи.

• Кривая B (срабатывание при токе в 3–5 раз превышающем номинальный): Для резистивных нагрузок – нагревателей, ламп накаливания, бытовых приборов. У них очень малый пусковой ток, поэтому срабатывание по кривой B происходит быстро, без ложных срабатываний. Нечасто встречается в коммерческом секторе, но подходит для цепей, предназначенных исключительно для освещения.

• Кривая С (5–10×): Малые двигатели, трансформаторы, люминесцентные лампы, драйверы светодиодов, офисное оборудование. Это наиболее распространенный вариант для большинства коммерческих распределительных щитов . У большинства офисного оборудования есть некоторый пусковой ток, и кривая С обеспечивает хороший баланс между защитой и стабильностью.

• D-кривая (10–20×): сварочные аппараты, рентгеновские аппараты, мощные двигатели, оборудование с очень высоким пусковым током. Но будьте осторожны – D-кривая медленнее реагирует на короткие замыкания. Не используйте ее в обычных цепях, если вы не убедились, что пусковой ток действительно этого требует.

Практический совет: если сомневаетесь, проверьте пусковой ток нагрузки. Для небольших двигателей обычно достаточно кривой C, если только они не запускаются/останавливаются очень часто.

Чувствительность к утечке на землю и время срабатывания защиты

Неправильный выбор чувствительности приведет либо к снижению безопасности, либо к ежедневным ложным срабатываниям. Защита от утечки работает иначе, чем защита от перегрузки по току; она основана на трансформаторе тока нулевой последовательности, поэтому проводка имеет решающее значение.

• 30 мА : В основном для индивидуальной защиты от поражения электрическим током. Как правило, нормы требуют 30 мА для розеток, временных источников питания и общественных мест. Это значение основано на максимальном токе, который может выдержать человеческий организм, а время срабатывания обычно составляет <0,1 с.

• 100 мА / 300 мА : Эти устройства предназначены для противопожарной защиты, а не для непосредственной защиты персонала. Подходят для главных вводных линий, распределительных щитов, длинных кабельных трасс, аппаратных помещений. Почему? Потому что обычная утечка тока от многих устройств — компьютеров, блоков питания — может составлять более 30 мА. Если подключить устройство на 30 мА к главному выключателю, оно будет постоянно срабатывать. Устройство на 100 или 300 мА игнорирует эту обычную утечку, но все равно срабатывает, когда изоляция разрушается настолько, что это приводит к пожару.

• Устройства с задержкой срабатывания (S-типа) : Эти устройства намеренно задерживают срабатывание. Преимущество заключается в избирательности – сначала срабатывает нижестоящий автоматический выключатель с защитой от утечки тока (RCBO) на 30 мА. Если он выйдет из строя, вышестоящий выключатель с задержкой сработает чуть позже. Таким образом, одна неисправная розетка не приведет к отключению электроэнергии на всем этаже. Избирательность имеет решающее значение в коммерческих зданиях, где важна бесперебойная работа.

Одно эмпирическое правило из практики: для цепей освещения со светодиодными драйверами начинайте со 100 мА. Для розеток всегда 30 мА. Для основного входящего питания — 300 мА с задержкой — это надежная, консервативная схема.

Конфигурация столбов

Количество опор должно соответствовать схеме заземления системы. Это часто вызывает затруднения.

• 1P+N : Распространенный вариант для однофазных цепей. Переключает фазу, а также нейтраль. Компактный и недорогой. Подходит для освещения и маломощных цепей. Примечание: При использовании 1P+N, если обрывается нейтраль, устройство не сможет её изолировать – поэтому будьте осторожны при техническом обслуживании.

• 2P : Переключает как фазу, так и нейтраль, с защитой от перегрузки по току и утечки на обоих полюсах. Более безопасен в обслуживании. Подходит для систем заземления типа TT (нейтраль напрямую заземлена, отдельное заземление для открытых проводящих частей). В системе TT, если переключается только фаза, нейтраль все еще может находиться под опасным потенциалом.

• 3P : Трехфазный без нейтрали. Для насосов, двигателей, промышленного оборудования. Все три полюса защищены.

• 4P : Трехфазный с нейтралью. Для систем отопления, вентиляции и кондиционирования воздуха, лифтов, крупных кондиционеров, распределительных щитов.

Перед выбором опор проверьте систему заземления. В системе TN-C нельзя просто переключить проводник PEN, поэтому 4P используется редко. В системах TN-S и TT можно использовать 2P или 4P. Перед заказом ознакомьтесь с однолинейной схемой и примечаниями по заземлению.

Физическая ширина и совместимость с шинами

Места в распределительном щите часто мало, особенно при модернизации. Откройте старый щит, и вы увидите, что он забит до отказа – попробуйте запихнуть туда двухмодульный автоматический выключатель с защитой от утечки тока, и вы можете даже не закрыть дверцу.

Стандартная ширина модуля: 1 модуль = 18 мм. В более старых моделях RCBO может использоваться 2 модуля и более. Современные одномодульные RCBO (18 мм) позволяют сэкономить до 50% места. Это означает меньший корпус и упрощение дальнейшего расширения.

Но – и это очень важное «но» – всегда проверяйте совместимость с шиной перед покупкой. Разные производители используют разное расстояние между зубцами шины, форму клемм и способы подключения. Я видел случаи, когда электрические характеристики были идеальными, но устройство просто не защелкивалось на шине, или высота клемм была неправильной. Потерянные деньги – это одно дело; задержка проекта – еще хуже.

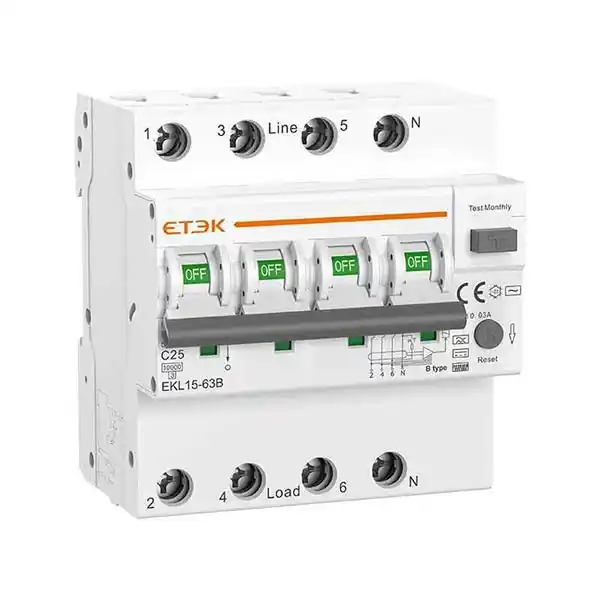

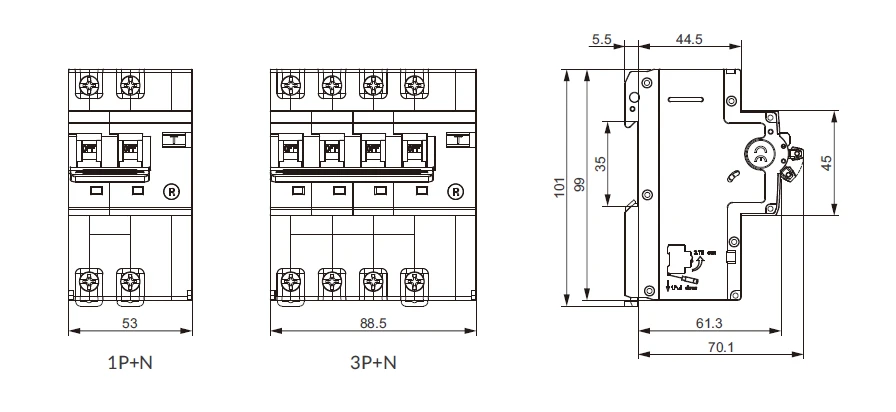

Итак: получите чертеж с размерами от производителя и сравните его с расположением шин на вашей панели. При модернизации, по возможности, проконсультируйтесь с производителем оригинальной панели.

Разрывная способность

Отключающая способность — это максимальный ток короткого замыкания, который может безопасно отключить дифференциальный автоматический выключатель с защитой от утечки тока (RCBO). Если фактический ток короткого замыкания превысит это значение, устройство может буквально взорваться — я не преувеличиваю.

• 6 кА : Достаточно для большинства коммерческих зданий – офисов, магазинов, школ. В них обычно используются относительно небольшие трансформаторы, поэтому ожидаемый ток короткого замыкания редко превышает 6 кА.

• 10 кА и выше : необходимо вблизи крупных трансформаторов, промышленных объектов и больших коммерческих комплексов. Низкое сопротивление означает, что токи короткого замыкания могут легко превышать 6 кА.

Распространенная ошибка : предположение, что автоматические выключатели с автоматическим отключением (MCB) и автоматические выключатели с защитой от утечки (RCBO) из одного семейства имеют одинаковый номинальный ток короткого замыкания. Во многих семействах изделий номинальный ток короткого замыкания может составлять 10 кА, а RCBO — всего 6 кА. Почему? Потому что RCBO имеет дополнительные компоненты обнаружения утечки, которые влияют на его отключающую способность. Всегда проверяйте технические характеристики — не гадайте.

Ещё один совет: более высокая отключающая способность не всегда лучше. Укажите, что вам действительно нужно. Завышенные характеристики обходятся дороже, а заниженные — опасны. Быстрый способ: узнайте номинальные характеристики и импеданс трансформатора, подключенного к источнику питания, оцените ток короткого замыкания , а затем добавьте небольшой запас.

Советы по установке, чтобы избежать ложных срабатываний.

Даже идеально установленный дифференциальный автоматический выключатель (RCBO) будет работать плохо, если его неправильно установить. Вот наиболее распространенные ошибки, допускаемые на практике.

Нейтральные проводники должны быть разделены : нейтральный провод со стороны нагрузки должен быть подключен к своему собственному клеммному разъему УЗО. Никогда не используйте одни и те же нейтральные провода для разных УЗО. Некоторые электрики используют нейтральную шину и соединяют все нейтральные провода вместе — это приведет к немедленному срабатыванию, поскольку УЗО увидит дисбаланс между фазой и нейтралью. Кроме того, никогда не подключайте нейтраль к заземлению после УЗО; это также создает ложный остаточный ток.

Проверьте трехфазную проводку : для трехполюсных или четырехполюсных автоматических выключателей с защитой от утечки тока проверьте последовательность фаз и ориентацию трансформаторов тока. Следуйте схеме подключения, предоставленной производителем. Неправильное подключение может привести к ложному обнаружению утечки даже при отсутствии фактической неисправности.

Проверка после установки : После ввода в эксплуатацию нажмите кнопку проверки на каждом УЗО. Убедитесь, что оно срабатывает, затем сбросьте его. Запишите результаты. Это не просто документация – я видел совершенно новые УЗО, которые не реагировали на кнопку проверки, что означает заводской дефект. Также запланируйте периодическую проверку, чтобы убедиться, что механизм не заклинил.

Два распространенных вопроса

Можно ли использовать автоматический выключатель с защитой от утечки тока (RCBO) на 30 мА на главном вводном проводе завода?
Нет. Устройство на 30 мА предназначено для индивидуальной защиты – оно очень чувствительно. На заводе обычная суммарная утечка от множества машин легко превысит 30 мА, и главный выключатель будет постоянно срабатывать, останавливая производство. Для главных вводных устройств или крупных распределительных цепей правильным выбором будет устройство с задержкой срабатывания на 300 мА.

Что означает обозначение типа A и типа AC на дифференциальном автоматическом выключателе с защитой от утечки тока (RCBO)?
Тип AC реагирует только на синусоидальные остаточные токи переменного тока. Тип A реагирует как на синусоидальные остаточные токи переменного тока, так и на пульсирующие остаточные токи постоянного тока. В современных коммерческих зданиях используются частотно-регулируемые приводы, светодиодные источники питания, стиральные машины, лифты — все они могут создавать несинусоидальные токи утечки, которые тип AC может не обнаружить. Нормативы все чаще используют тип A. Если вы не уверены, просто выберите тип A — это безопаснее.

Краткий контрольный список перед оформлением заказа

Прежде чем окончательно утвердить спецификацию RCBO, ознакомьтесь со следующим:

1. Нарисуйте однолинейную схему со всеми нагрузками.

2. Оцените нормальный ток утечки для каждой цепи.

3. Определите, нужна ли вам избирательность между устройствами, работающими в восходящем и нисходящем потоках — если да, используйте устройства с задержкой по времени.

4. Рассчитайте или оцените ожидаемый ток короткого замыкания в каждой точке.

5. Проверьте совместимость шин – получите чертежи с размерами.

6. Запросите у поставщика последнюю версию технических характеристик – проверьте несущую способность, характеристики, размеры клемм.

7. Подтвердите соответствие стандартам IEC, UL или местным стандартам.

Выбор дифференциального автоматического выключателя с защитой от утечки тока (RCBO) может показаться сложной задачей, но на самом деле это просто последовательная проверка всех параметров. Сделайте это, установите его аккуратно, протестируйте, и у вас будут годы бесперебойной работы. Надеюсь, это избавит вас от головной боли на объекте.
