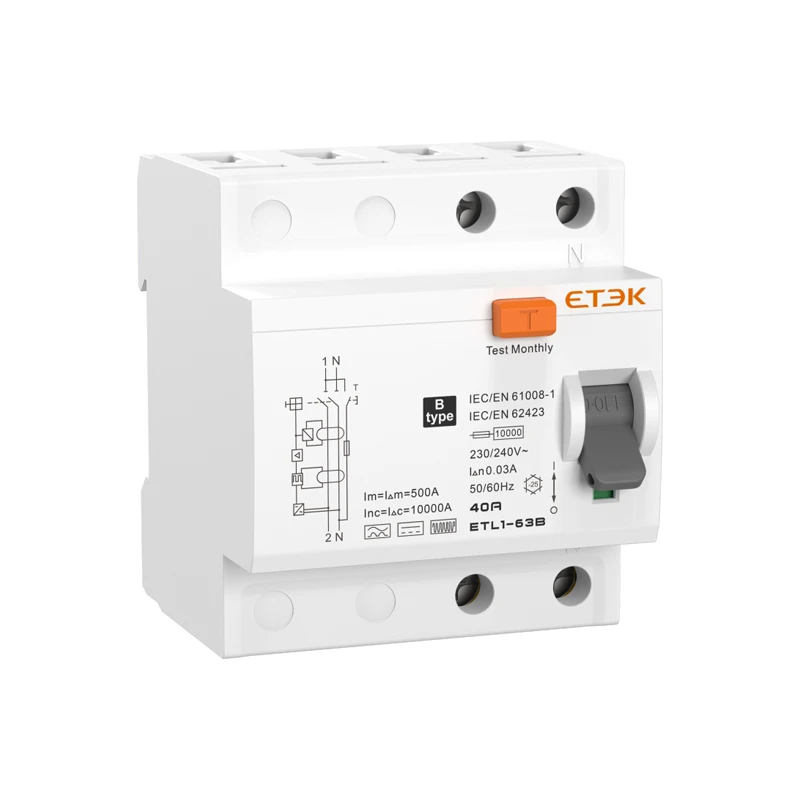

Устройство защитного отключения (УЗО) типа B — это устройство, чувствительное к остаточным токам как переменного, так и постоянного тока. Оно обнаруживает синусоидальные остаточные токи переменного тока, пульсирующие остаточные токи постоянного тока, плавные остаточные токи постоянного тока, а также остаточные токи смешанной частоты. Типичные области применения включают зарядные станции для электромобилей, фотоэлектрические инверторы, тепловые насосы, приводы с регулируемой скоростью, источники бесперебойного питания (ИБП) и преобразователи частоты.

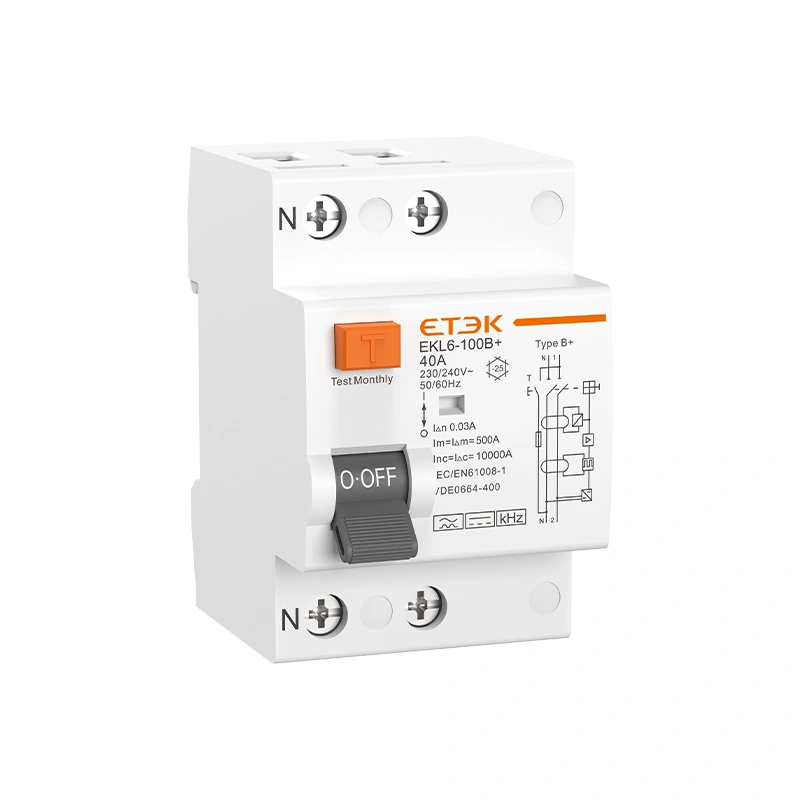

Стандартные УЗО типа B обнаруживают остаточные токи частотой до примерно 1 кГц. Тип B+ расширяет этот диапазон до 20 кГц и ограничивает ток срабатывания до 420 мА для обеспечения повышенной противопожарной защиты. Тип B HP предназначен для тепловых насосов и систем отопления, вентиляции и кондиционирования воздуха (ОВКВ) с инверторным приводом, имеющих более высокие рабочие частоты, и обладает минимальным порогом срабатывания 150 мА при частоте выше 1 кГц, что позволяет снизить количество ложных срабатываний.

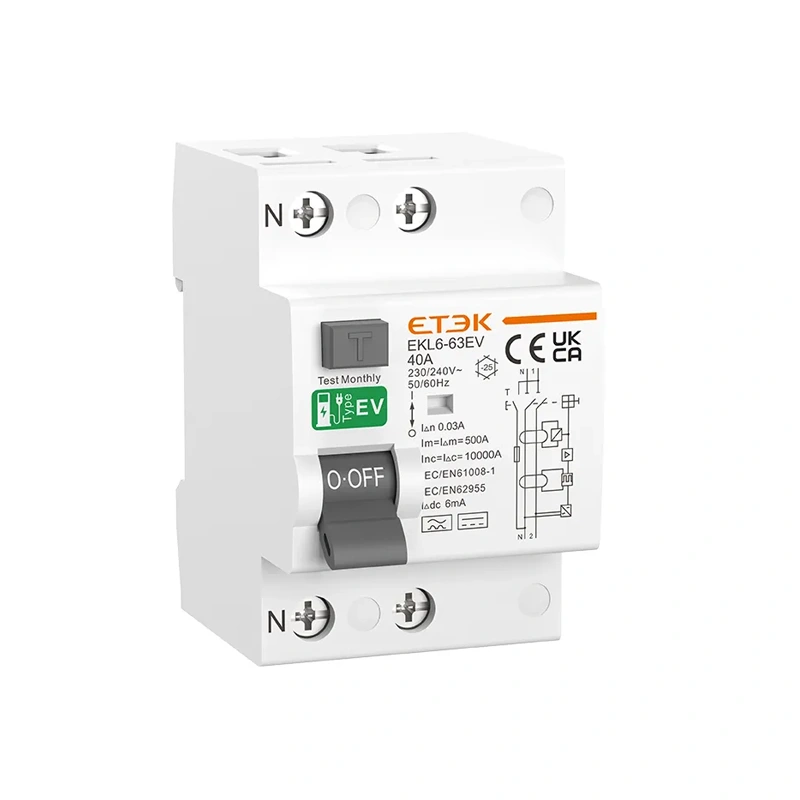

Нет. Устройства защитного отключения (УЗО) типа R для электромобилей (например, устройства, соответствующие стандарту IEC/EN 62955) предназначены исключительно для цепей зарядки электромобилей. Они сочетают в себе защиту типа A с обнаружением постоянного тока с плавным ходом 6 мА, но их нельзя использовать в качестве замены УЗО типа B в других областях применения, таких как фотоэлектрические инверторы, приводы или источники бесперебойного питания (ИБП), где требуется полная функциональность типа B.

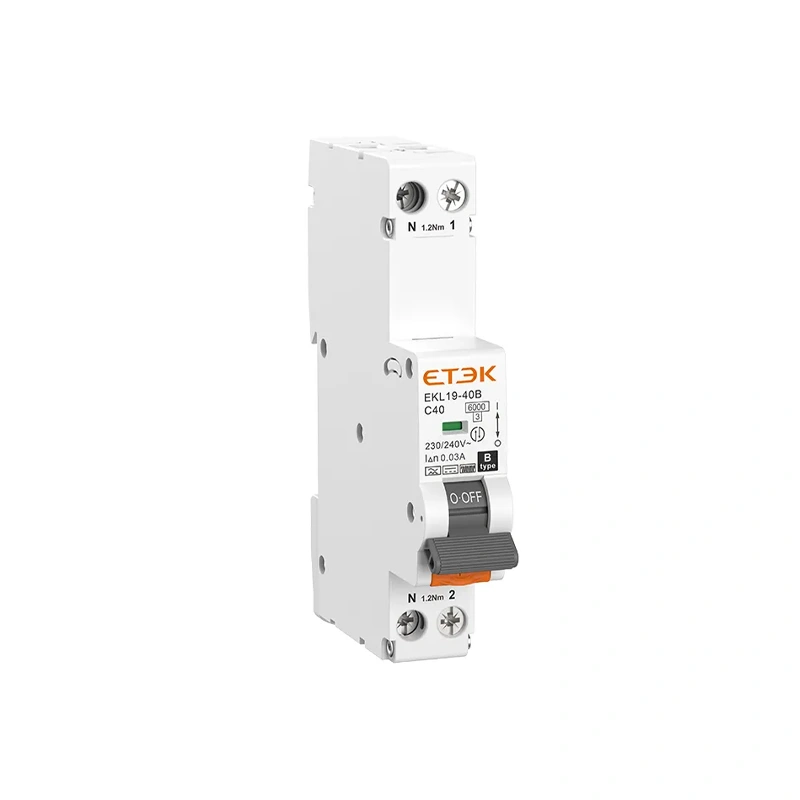

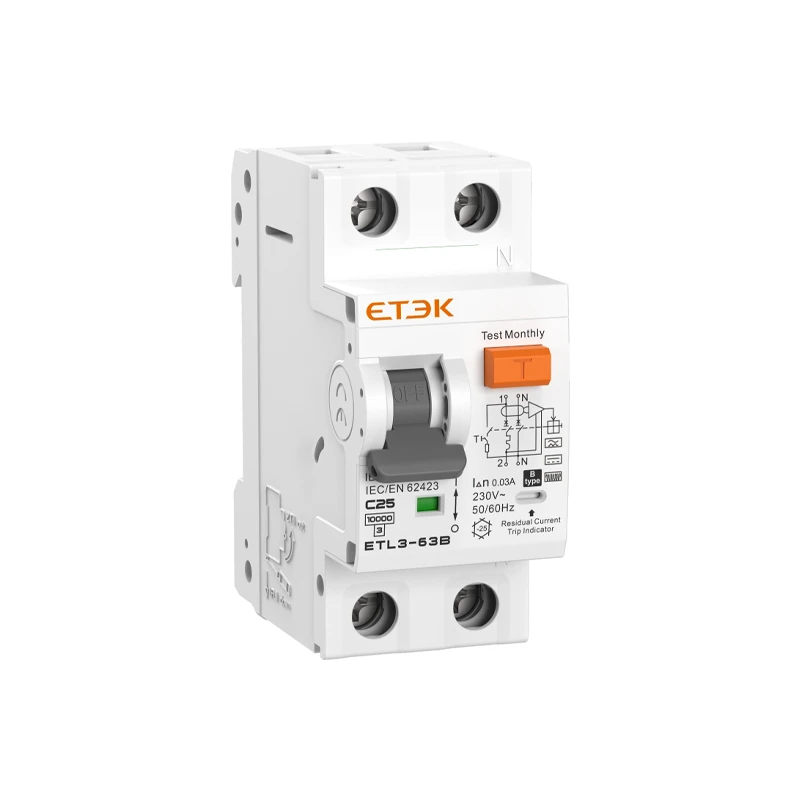

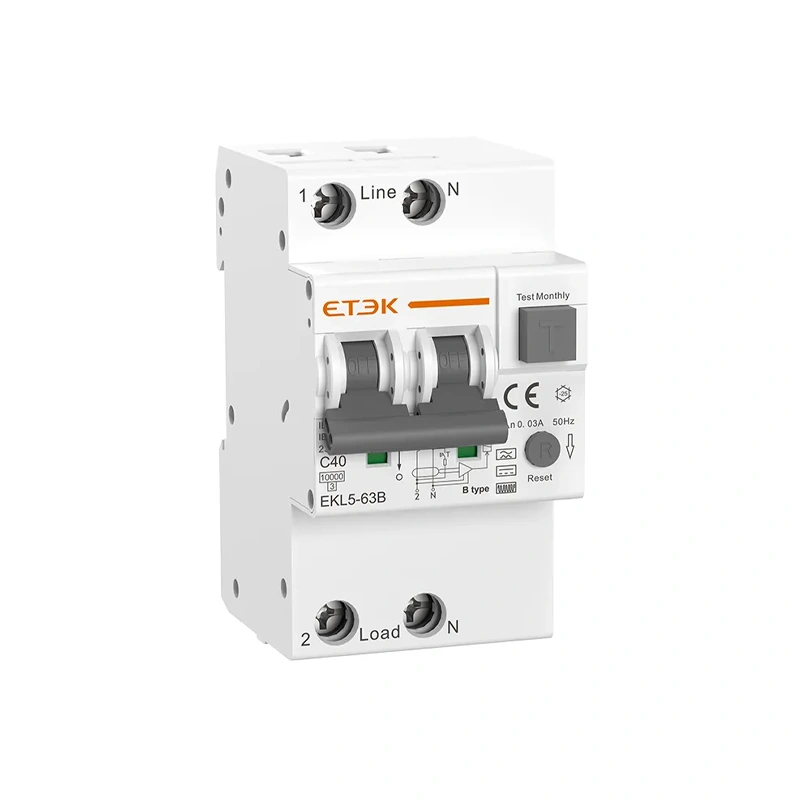

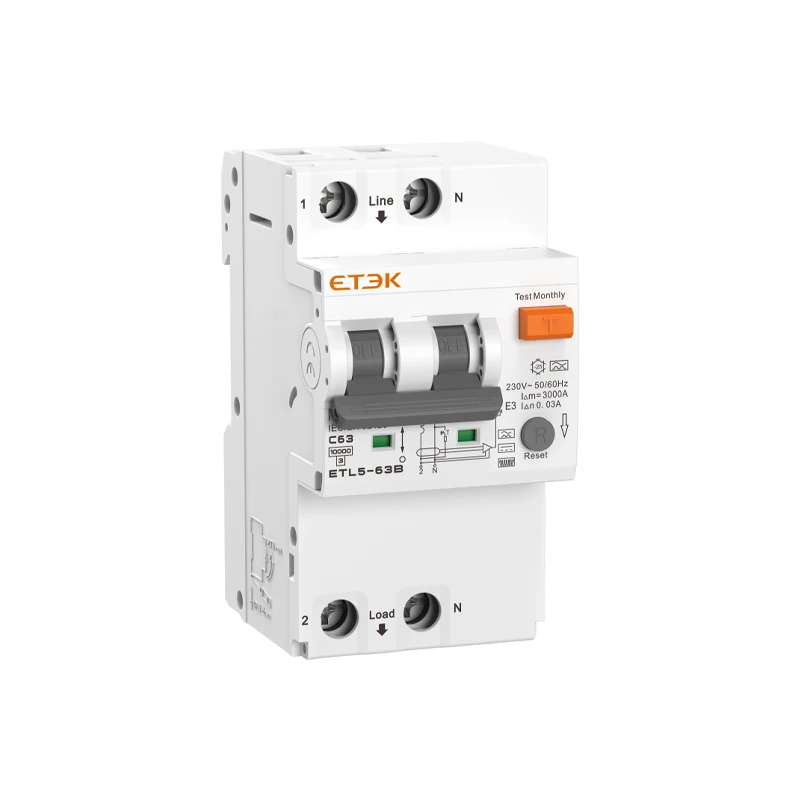

Используйте УЗО типа B, когда требуется централизованная защита нескольких выходных цепей, как правило, в качестве главного входного или группового УЗО. Выбирайте УЗО с встроенным автоматическим выключателем типа B, когда отдельные конечные цепи нуждаются как в защите от перегрузки по току, так и в защите от поражения электрическим током.
