Пусковое устройство «звезда-треугольник» с оптимизированным управлением двигателем и встроенной защитой.

Серия EKS1 представляет собой компактный интегрированный пусковой механизм типа «звезда-треугольник», предназначенный для трехфазных асинхронных двигателей с короткозамкнутым ротором. Он объединяет контактор, интеллектуальный контроллер и вспомогательные контакты в одном блоке, что минимизирует пусковой ток, защищает сеть и упрощает монтаж. Доступны варианты с автоматическим, механическим аварийным и многофункциональным режимами работы для различных промышленных применений.

Функции

• Широкий спектр применения: подходит для сетей переменного тока 50/60 Гц, 380/400 В, для управления двигателями мощностью до 185 кВт.

• Множественные функциональные модели :

  • EKS1 (Автоматический): Стандартное автоматическое переключение звезда-треугольник.

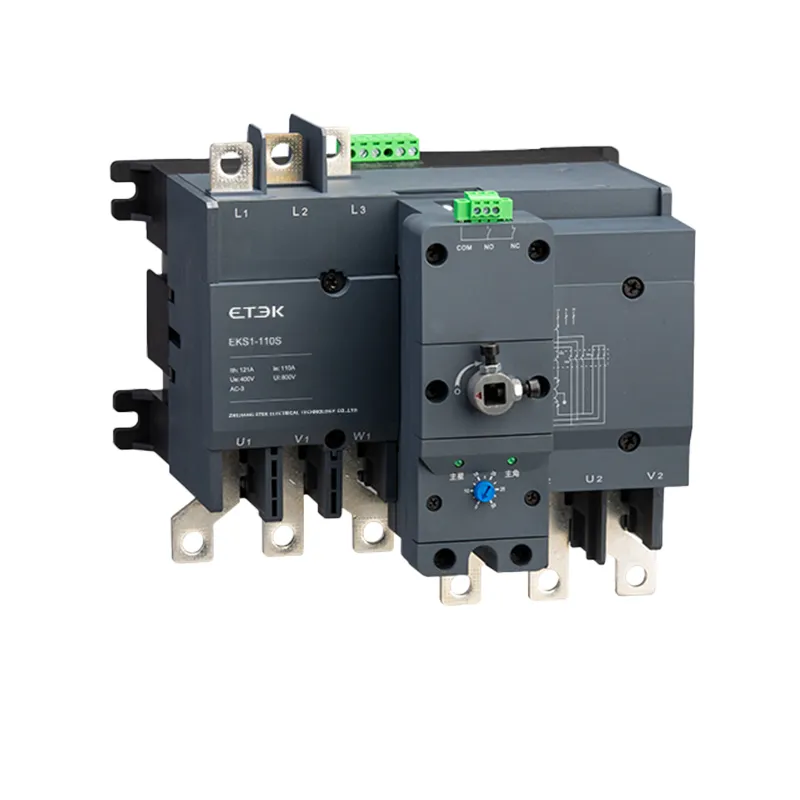

  • EKS1-S (Механическая аварийная ситуация): Включает ручное управление для критически важных применений.

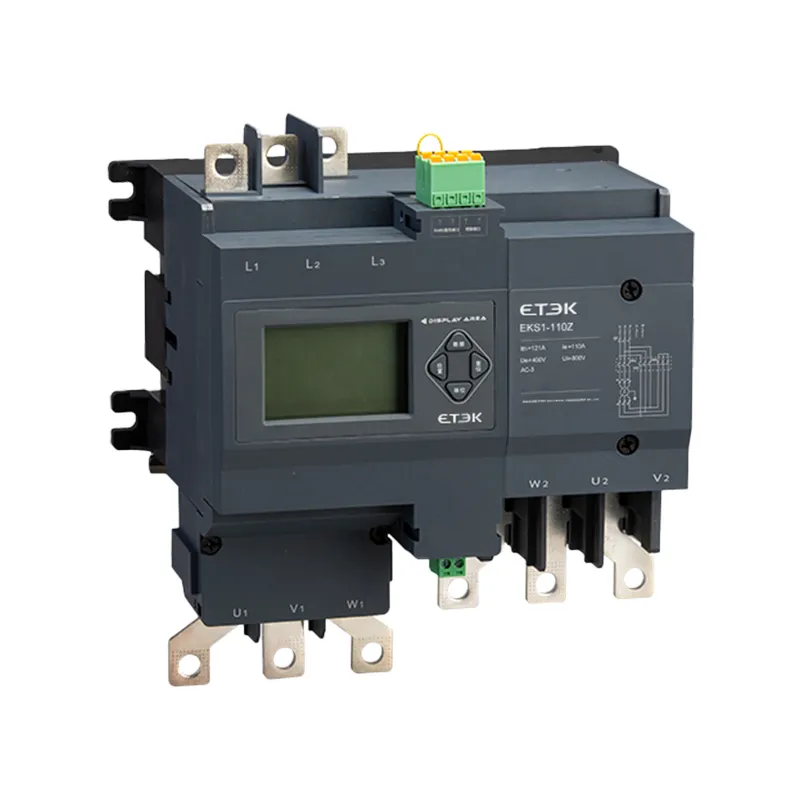

  • EKS1-Z (многофункциональный): обеспечивает комплексную защиту, отображение состояния и связь с IoT-устройствами.

• Комплексная защита: включает защиту от перегрузки, блокировки ротора, обрыва фазы, трехфазного дисбаланса и перенапряжения/пониженного напряжения.

• Удобный интерфейс: включает отображение неисправностей, сигналы тревоги и индикаторы состояния для упрощения диагностики.

• Прочная конструкция: разработана для длительного срока службы механических и электрических компонентов, обеспечивая надежность в сложных промышленных условиях.

• Гибкие возможности монтажа: винтовое крепление с четкой маркировкой клемм для простого подключения.

Преимущества

• Компактная и интегрированная конструкция: на 1/3 меньше традиционных пусковых устройств, что снижает занимаемое пространство и затраты на установку.

• Универсальная функциональность: сочетает в себе пуск по схеме звезда-треугольник, двухскоростной режим, реверсивное вращение, защиту от перегрузки и неисправностей.

• Интеллектуальное управление и автоматизация: точная, программируемая последовательность переключения «звезда-треугольник» для оптимальной работы двигателя.

• Комплексная защита: встроенные средства защиты от обрыва фазы, дисбаланса, перегрузки, перенапряжения/пониженного напряжения и короткого замыкания.

• Готовность к IoT: данные и мониторинг в режиме реального времени через IoT-подключение для интеллектуального управления и прогнозирующего технического обслуживания.

• Простая установка: отсутствие сложной проводки и множества компонентов упрощает развертывание.

• Разнообразие моделей: электрические, механические аварийные и многофункциональные пусковые устройства для различных областей применения.

Часто задаваемые вопросы

В1: В чем основное преимущество запуска по схеме "звезда-треугольник"?
A1: Это снижает пусковой ток и крутящий момент, уменьшая нагрузку на двигатели и минимизируя перепады напряжения в электросети.

В2: Когда следует выбирать аварийный механический тип (EKS1-S)?
A2: Для ответственных применений (например, пожарных насосов), где требуется прямой ручной запуск, если неисправности сигнальных/управляющих линий препятствуют автоматическому или обычному ручному запуску.

В3: Что добавляет многофункциональный тип (EKS1-Z)?
A3: Поддерживает двухскоростное и реверсивное управление двигателем, а также предлагает расширенные возможности защиты и связи для мониторинга.

Вопрос 4: Как правильно подобрать размер пускового устройства?
A4: Выберите номинальный ток, исходя из переменного тока двигателя AC-3 и условий эксплуатации; убедитесь, что Ue = 380/400 В и частота совпадают; выберите соответствующий типоразмер корпуса и средства защиты.

В5: Какие варианты управляющего напряжения доступны?
A5: Управляющие напряжения 220 В и 230 В.

Технические характеристики

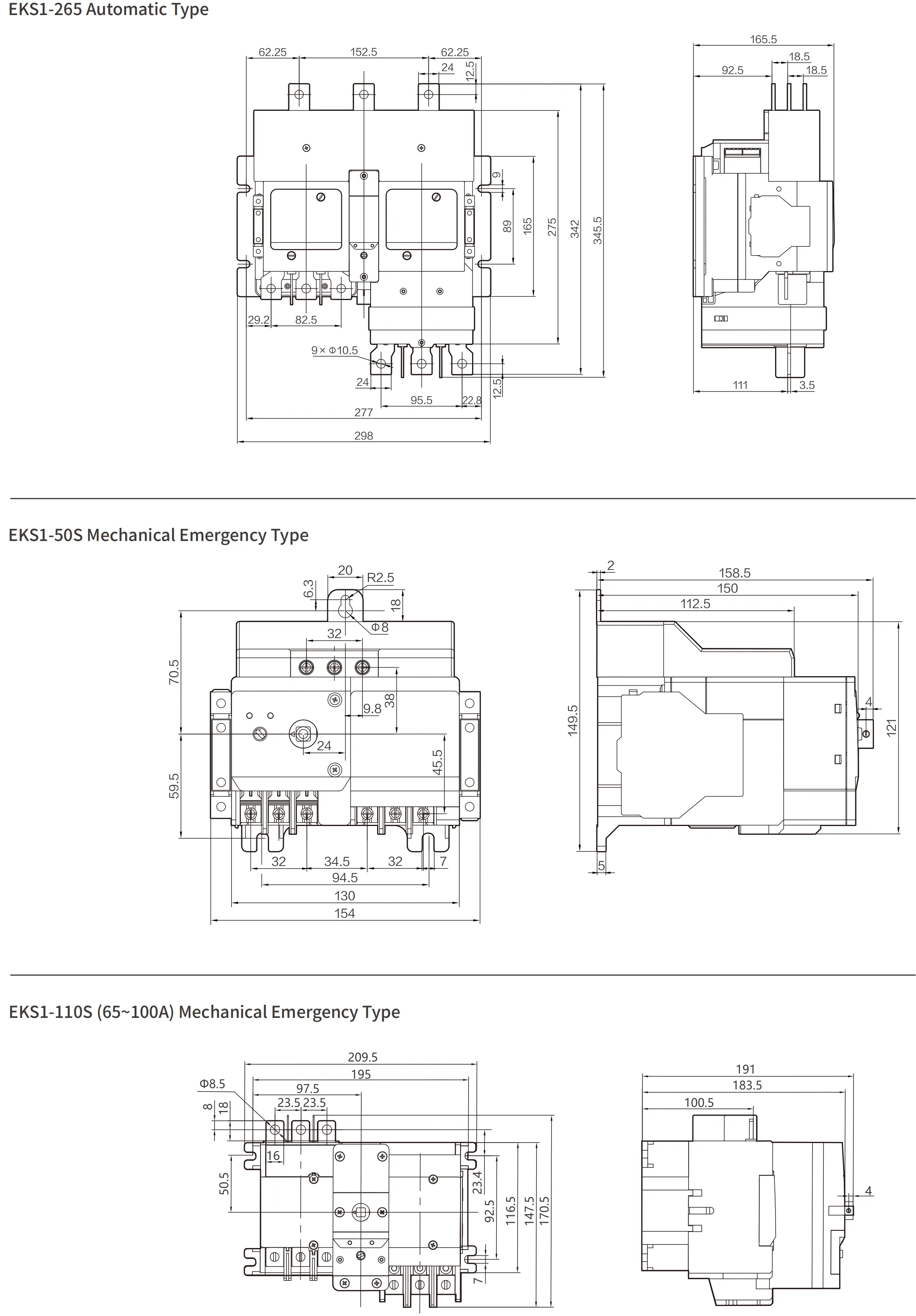

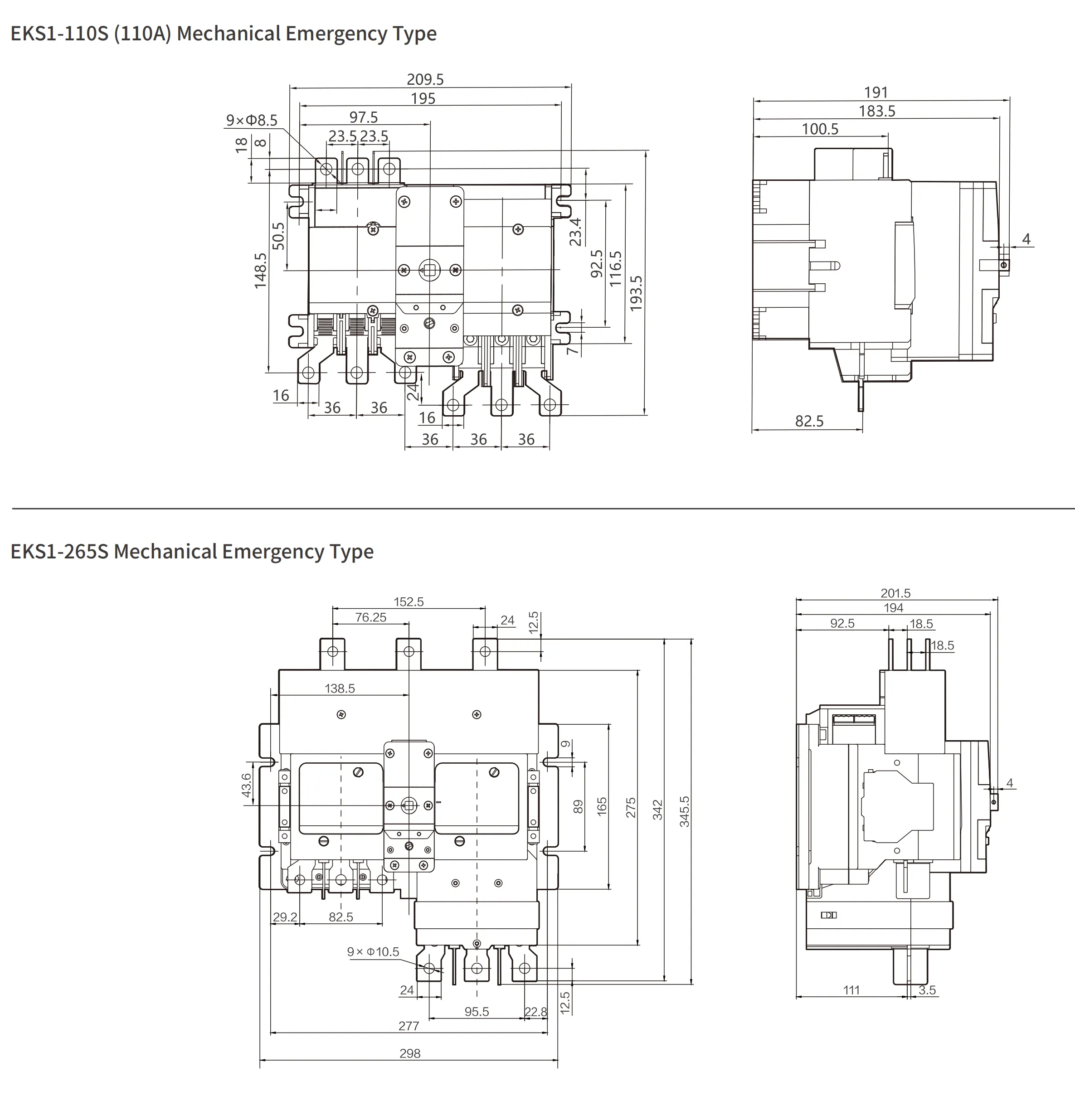

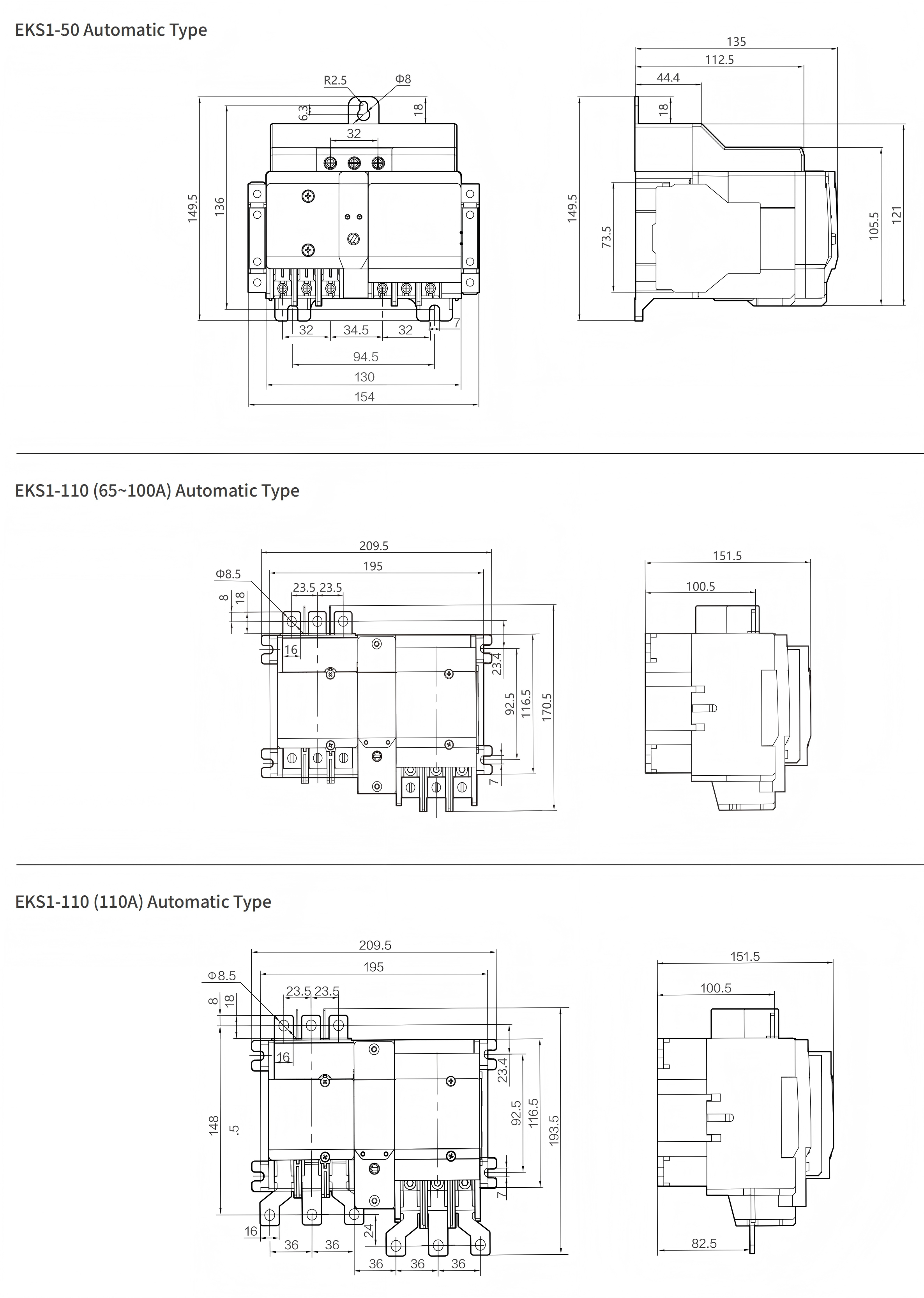

Размеры
