Почему постоянно срабатывает УЗО? Типичные причины, с которыми сталкиваются электрики на объекте.

Автоматические выключатели дифференциального тока (УЗО) предназначены для защиты людей от поражения электрическим током и снижения риска возникновения пожаров, связанных с электропроводкой. Но когда УЗО начинает срабатывать неоднократно, это быстро перестает быть просто неудобством. В коммерческих зданиях ложные срабатывания могут нарушать работу оборудования, неожиданно отключать его и создавать постоянные проблемы с техническим обслуживанием.

Во многих случаях проблема заключается не в самом УЗО. Обычно причиной повторных срабатываний является ток утечки где-то в системе — иногда из-за влаги, поврежденной изоляции, неправильной проводки или просто из-за слишком большого количества электронных устройств, подключенных к одной цепи.

В этом руководстве объясняются наиболее распространенные причины срабатывания УЗО в реальных условиях эксплуатации и пошаговые инструкции по устранению неполадок.

Как УЗО обнаруживает ток утечки

УЗО работает иначе, чем стандартный автоматический выключатель .

Автоматический выключатель с автоматическим выключателем (MCB) реагирует на перегрузки и короткие замыкания. УЗО (RCCB) контролирует, равен ли ток, протекающий по фазному проводнику, току, возвращающемуся по нейтральному проводнику.

В нормальных условиях:

• Ток фазы = Ток нейтрали

Если часть тока просачивается в землю через поврежденную изоляцию, влагу, корпус оборудования или даже человека, баланс нарушается. Как только утечка превысит пороговое значение УЗО, устройство срабатывает.

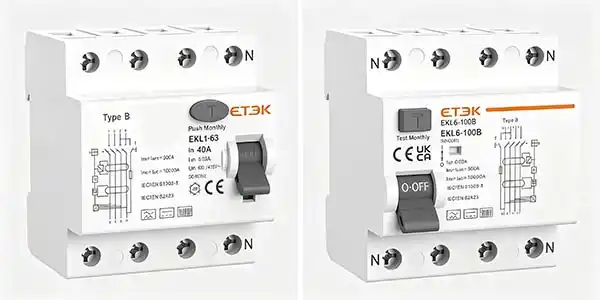

Типичные оценки поездок включают в себя:

• 30 мА — защита от поражения электрическим током
• 100 мА или 300 мА — цепи противопожарной защиты и вспомогательные цепи.

УЗО на 30 мА срабатывает очень быстро, поскольку предназначено для защиты людей от опасных токов утечки.

Влага внутри наружных электрических цепей

Одной из наиболее распространенных причин периодического срабатывания УЗО является попадание воды внутрь помещения.

Это часто происходит в:

• Наружные розетки
• Садовое освещение
• Оборудование для установки на крыше
• изоляторы кондиционеров
• Подземные кабельные системы
• Схемы освещения автостоянки

Заметить закономерность обычно несложно. Автоматический выключатель срабатывает после дождя, рано утром или после мойки и очистки.

Недавно мы столкнулись с подобной проблемой в одном из проектов розничной торговли, где УЗО срабатывало только перед восходом солнца. Оказалось, что проблема заключалась в конденсате внутри распределительной коробки светильника на столбе. После замены и герметизации корпуса проблема полностью исчезла.

Даже небольшое количество влаги может вызвать ток утечки между токоведущими проводниками и землей.

Что проверить

• Треснувшие распределительные коробки
• Незакрепленные входы в трубопроводы
• Поврежденные кабельные вводы
• Влажные розетки
• Коррозия клемм

Рекомендуемое решение

Заменяйте поврежденные аксессуары, вместо того чтобы пытаться временно их просушить. При наружной установке используйте корпуса с соответствующим классом защиты IP65 или IP66 и правильно герметизируйте кабельные вводы.

Замыкания нейтрали на землю после срабатывания УЗО

Это еще одна проблема, с которой электрики регулярно сталкиваются во время ремонта или временных установок.

УЗО должно пропускать ток только через свой нейтральный проводник. Если нейтраль и заземление соединены после УЗО, часть обратного тока протекает через заземление, а не через нейтраль. УЗО интерпретирует это как утечку и срабатывает.

Эта проблема часто возникает после:

• Установлены дополнительные розетки.
• Старые схемы модифицируются
• Временные доски подключены
• Осветительные цепи удлинены.

В старых зданиях также часто встречается общая нейтральная проводка.

Признаки разлома нейтральной земли

• УЗО срабатывает даже при подключении очень малой нагрузки.
• Кажется, что спотыкание происходит случайным образом.
• Иногда автоматический выключатель срабатывает сразу после сброса.

Как обычно электрики это проверяют

Отключите нагрузку и измерьте сопротивление между нейтралью и землей со стороны нагрузки. Очень низкое сопротивление обычно указывает на нежелательное соединение где-то в цепи.

Неисправность может быть скрыта внутри:

• Распределительные коробки
• Металлические светильники
• Поврежденные удлинительные кабели
• Старые распределительные щиты

Слишком большой суммарный ток утечки

В современных зданиях содержится большое количество электронных устройств. Даже когда всё работает нормально, эти устройства всё равно создают небольшие токи утечки.

Компьютеры, драйверы светодиодов, системы бесперебойного питания, принтеры, частотно-регулируемые приводы и зарядные устройства для электромобилей — все они содержат фильтры электромагнитных помех. Эти фильтры намеренно пропускают небольшое количество тока в землю.

Одно устройство может пропускать всего 1 мА или меньше. Но когда десятки устройств используют один и тот же УЗО, суммарный ток утечки может стать достаточно высоким, чтобы вызвать ложные срабатывания.

Это крайне часто встречается в:

• Офисы
• комнаты данных
• Розничные магазины
• Панели управления
• Здания с крупными светодиодными системами освещения

Мы наблюдали случаи, когда в офисных цепях, даже при отсутствии фактических неисправностей, ток утечки во время нормальной работы превышал 20 мА.

При использовании УЗО на 30 мА это оставляет очень небольшой запас прочности.

Как это подтвердить

Используйте клещевой тензометр, надев его одновременно на фазный и нейтральный проводники. Показания покажут фактический остаточный ток, протекающий в землю.

Возможные решения

• Распределите нагрузку между несколькими УЗО.
• Раздельные цепи освещения и розеток.
• Замените старые блоки питания.
• Используйте УЗО с задержкой срабатывания там, где это разрешено.
• Выберите правильный тип УЗО для применения с частотно-регулируемым приводом или электромобилем.

Стандартные устройства переменного тока не всегда подходят для цепей, содержащих компоненты постоянного тока или высокочастотные токи утечки.

Неисправные электроприборы могут пропускать ток даже в выключенном состоянии.

Это удивляет многих управляющих зданиями.

Некоторые электроприборы продолжают пропускать ток даже при выключенном выключателе на передней панели. Внутренние фильтры и конденсаторы могут оставаться подключенными к источнику питания, если вилка физически не отсоединена.

Старые бытовые приборы являются особенно распространенными источниками утечек небольшого объема.

Типичные примеры включают:

• Диспенсеры для воды
• Кофемашины
• Старые блоки бесперебойного питания
• Холодильное оборудование
• Поврежденные драйверы светодиодов

Если автоматический выключатель срабатывает внезапно ночью, то отключение по одному некритичного оборудования часто является самым быстрым способом определить источник проблемы.

Длина кабеля также может влиять на результат.

Длинные кабельные трассы, естественно, создают емкостной ток утечки.

На складах, заводах и в наружных установках с длинными кабелями утечка тока сама по себе может составлять несколько миллиампер еще до подключения какого-либо оборудования.

Это становится более заметным, когда:

• Кабель проложен под землей.
• Множество параллельных цепей работают вместе.
• Уровень влажности высокий.
• Старая теплоизоляция изнашивается.

В случае удаленных зданий или цепей большой протяженности электрики иногда устанавливают УЗО ближе к нагрузке, а не в главном распределительном щите.

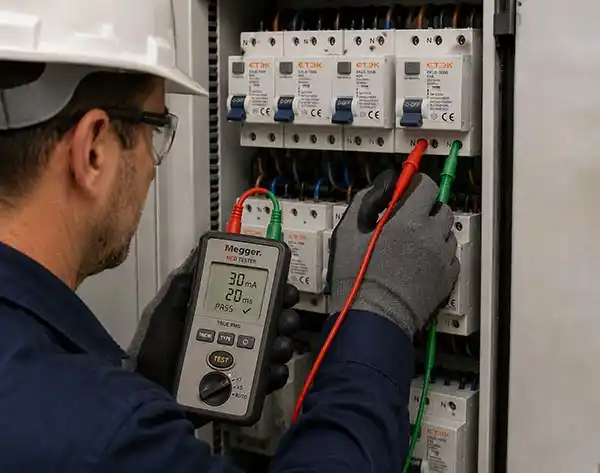

Простой процесс поиска и устранения неисправностей, используемый электриками.

При решении проблем, связанных с многократными срабатываниями УЗО, опытные электрики обычно избегают догадок. Структурированный подход экономит время.

Отключите все подключенные нагрузки.

Перезагрузите УЗО, отключив все ответвления цепи.

• Если срабатывание по-прежнему происходит, проблема, скорее всего, связана с проводкой.
• Если проблема сохраняется, подключайте цепи по одной.

Постепенно переподключайте цепи.

Подождите несколько секунд после повторного подключения каждой цепи. В некоторых случаях утечка стабилизируется медленно.

Основной подозреваемый — цепь, вызвавшая срабатывание датчика.

Измерьте фактический ток утечки.

Клещевой тонометр гораздо надежнее, чем гадание на кофейной гуще.

Мера:

• Нормальная текучесть жидкости
• Утечка при запуске
• Утечка в режиме ожидания

Если непрерывный ток утечки уже близок к пороговому значению срабатывания УЗО, даже небольшие изменения влажности или режима работы оборудования могут вызвать ложные срабатывания.

Предотвращение будущих проблем с УЗО

Профилактическое техническое обслуживание значительно снижает количество незапланированных остановок производства.

Для коммерческих объектов электрики обычно рекомендуют:

Каждые несколько месяцев

• Проверьте нейтральные клеммы на наличие ослабленных соединений.
• Проверьте наружные ограждения на наличие влаги.
• Обратите внимание на признаки перегрева.

Ежегодно

• Проведите испытание сопротивления изоляции.
• Зафиксируйте цепи с уменьшающимися значениями сопротивления изоляции.
• Проверьте ток утечки в сильно нагруженных электронных цепях.

При планировании новых установок также важно не перегружать один УЗО слишком большим количеством электронных устройств.

В зданиях, содержащих:

• Солнечные инверторы
• Зарядные устройства для электромобилей
• системы бесперебойного питания
• Преобразователи частоты

Правильный тип УЗО становится критически важным. Стандартные устройства могут некорректно реагировать на постоянный ток утечки или высокочастотные остаточные токи.

Когда проблема заключается в самом УЗО

Иногда сам выключатель просто изношен.

В старых УЗО после многолетней эксплуатации могут развиться внутренние утечки или нестабильные характеристики срабатывания:

• Нагревать
• Влажность
• Всплески событий
• Электрическое напряжение

Если автоматический выключатель срабатывает при отключенных всех нагрузках, замена обычно является первым шагом, который электрики проводят перед тем, как исследовать более серьезные неисправности проводки.

Заключительные мысли

Большинство проблем с срабатыванием УЗО связаны с относительно небольшой группой причин:

• Проникновение влаги
• Нейтронутые разломы
• Совокупная утечка из нескольких устройств.
• Устаревшее оборудование
• Прорыв изоляции

Главное — проводить диагностику и устранение неисправностей систематически, а не заменять компоненты наугад.

Во многих случаях реальная проблема заключается вовсе не в неисправном УЗО, а в том, что в системе постепенно накапливался ток утечки с течением времени.

В тех случаях, когда установки включают зарядку электромобилей, солнечные системы, частотно-регулируемые приводы или смешанные нагрузки переменного и постоянного тока, выбор правильного типа УЗО так же важен, как и обнаружение самой неисправности.
