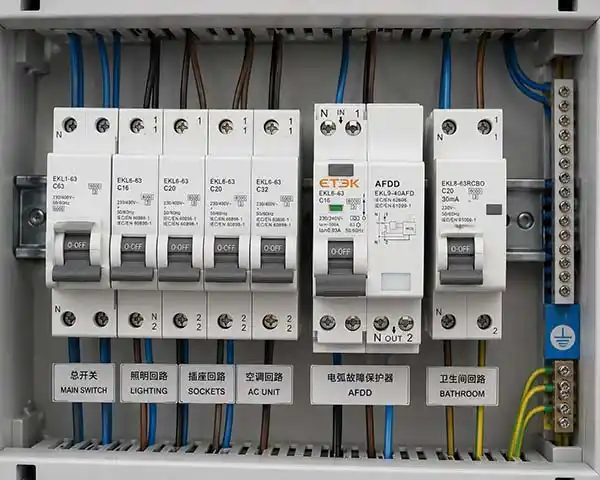

Устранение неисправностей, связанных с ложными срабатываниями устройств защиты от дуговых замыканий в офисных зданиях.

Вы находитесь в середине рабочего дня, когда начинает звонить телефон. Три звонка за пять минут. Весь четвертый этаж остался без электричества — компьютеры не работают, VoIP-телефоны отключены, финансовый отдел работает с электронными таблицами. Вы идете в электрощитовую и обнаруживаете, что сработала защита от перегрузки по току (AFDD). Снова. Никакой видимой неисправности. Никакого запаха гари. Никакой перегрузки. Просто тихое, необъяснимое срабатывание, которое стоило 45 людям часа потерянной производительности.

Подобная ситуация наблюдается в офисных зданиях по всему миру. Устройства обнаружения дуговых замыканий (AFDD) являются важнейшими компонентами безопасности — они обнаруживают опасные электрические дуги, которые могут вызвать пожар. Но когда они срабатывают без реальной опасности, это приводит к простоям, недовольству находящихся в здании людей и дорогостоящим вызовам специалистов по обслуживанию.

Согласно данным, полученным от лицензированных электриков, более 90% случаев срабатывания устройств защиты от перенапряжения (AFDD) вызваны пятью конкретными причинами. В этой статье основное внимание уделяется условиям офисных зданий, и мы подробно рассмотрим каждую из этих причин, а также расскажем, как именно их устранить.

Первое правило – различайте реальную дугу и электрический шум.

Прежде чем прикасаться к проводке, необходимо понять, что именно обнаруживает ваш AFDD.

Устройства обнаружения дуговых замыканий (AFDD) не измеряют величину тока, как традиционные автоматические выключатели. Вместо этого они анализируют возмущения формы волны в электрической цепи. При возникновении настоящего дугового замыкания форма волны тока становится нерегулярной из-за быстрых прерываний и повторных воздействий в проводнике. Именно эти возмущения и призвана обнаруживать технология AFDD.

Реальные дуговые разломы обычно характеризуются следующими признаками:

• Стабильные, устойчивые волновые формы

• Специфические частотные характеристики

• Нерегулярное и прерывистое поведение

Электрические помехи от обычного офисного оборудования показывают:

• Предсказуемый, повторяющийся шум переключения

• Высокочастотные импульсы от электрощеток или источников питания

• Узоры, напоминающие дуги, но безвредные.

Современные устройства обнаружения и обнаружения неисправностей (AFDD) включают в себя сложные алгоритмы фильтрации, и многие производители поддерживают «белый список» известных типов сигналов от электроприборов, чтобы уменьшить количество ложных срабатываний. Некоторые новые устройства даже поддерживают обновления прошивки для улучшения обнаружения с течением времени. Однако в крайних случаях — особенно со старым оборудованием или сложными нагрузками — ложные срабатывания всё ещё случаются.

Первый шаг диагностики : запишите точное время каждого визита и сопоставьте его с активностью в здании. Происходит ли это каждый день в 9:05 утра? Возможно, именно в это время уборщики начинают свою уборку пылесосом. Происходит ли это, когда регулируется яркость освещения в конференц-зале? Это указывает на проблемы с совместимостью освещения.

Пылесосы и электроинструменты на одной цепи.

Это самая распространенная причина ложных срабатываний датчиков AFDD в офисных зданиях.

Пылесосы, поломоечные машины и электроинструменты с щеточными двигателями последовательного действия генерируют искры от угольных щеток во время нормальной работы. Эти искры создают электрические сигналы, очень похожие на дуговые замыкания параллельного типа. Коммутатор на таких двигателях — особенно на недорогом оборудовании — сильно искрит во время работы. Другие распространенные виновники — электродрели, блендеры и любые приборы с щеточными двигателями.

Решение

• Выделите отдельные цепи для подключения пылесоса и защитите их только с помощью дифференциальных автоматических выключателей с защитой от утечки тока (RCBO), а не с помощью устройств защиты от утечки тока (AFDD). Это позволит изолировать шум от пылесоса от цепей чувствительного офисного оборудования.
• Пометьте определенные розетки как «Пылесос запрещен» и дайте указание уборщикам использовать выделенные розетки, не защищенные от перенапряжения (AFDD). Переместите инструменты повышенного риска в выделенные цепи, не защищенные от перенапряжения (AFDD), если это разрешено местными нормами.
• Если разделить устройства по категориям невозможно, проверяйте приборы по одному, чтобы точно определить, какое именно устройство вызывает срабатывание защиты, а затем рассмотрите возможность замены старых пылесосов на новые модели, соответствующие современным стандартам электромагнитной совместимости.

Ослабленный нейтральный провод в распределительной коробке

Плохие соединения — это скрытая опасность, которую специально предназначены выявлять устройства обнаружения дуговых разрядов (AFDD). Но не каждое плохое соединение создает опасную дугу — некоторые просто вызывают незначительное искрение, которое AFDD интерпретирует как неисправность.

Неплотно закрепленный нейтральный контакт в распределительной коробке, розетке или распределительном щите создает сопротивление, выделяет тепло и вызывает непреднамеренное искрение . Колебания температуры, вызванные ежедневными циклами отопления и охлаждения, приводят к расширению и сжатию проводов, постепенно ослабляя винты клемм со временем. Это особенно часто встречается в старых зданиях, подвергшихся реконструкции.

В многопроводных цепях, где нейтральные проводники являются общими, неправильные соединения могут создавать дисбаланс тока, который датчики обнаружения и устранения неисправностей интерпретируют как состояние неисправности.

Решение

• После отключения основного электропитания систематически проверяйте каждый нейтральный контакт в затронутой цепи — распределительные коробки, розетки, светильники и сам распределительный щит.
• Затяните все клеммы с требуемым производителем моментом. Ослабленные винты часто невидимы невооруженным глазом.
• Используйте тепловизионную камеру для сканирования цепи под нагрузкой. Температурные аномалии точно указывают на места возникновения сопротивления, а следовательно, и искрения. Обратите особое внимание на нейтральные шины в распределительных щитах.

Важное предупреждение: если после затягивания болтов автоматический выключатель AFDD/RCBO снова сработает, отключите все электроприборы и проверьте цепь без изоляции. Если он по-прежнему срабатывает, возможно, у вас действительно неисправна проводка, требующая профессионального обследования.

Пересекающиеся наземные и нейтральные территории после AFDD

Это ошибка в проводке, из-за которой ток распределяется между нейтральным проводником и заземлением.

Неправильное соединение нейтрали и заземления после устройства защиты от перенапряжения (AFDD) — распространенная проблема в старых осветительных приборах, некотором электронном оборудовании или при некачественно выполненных модификациях — создает аномальные пути протекания тока. Устройство AFDD воспринимает это как дисбаланс или нерегулярную форму волны и срабатывает.

Эта проблема особенно распространена в следующих регионах:

• В старых зданиях используются электропроводки разных стандартов.

• Модернизация светодиодных осветительных установок в случаях, когда драйверы неправильно заземлены.

• Цепи с общими нейтральными проводниками на нескольких фазах

Решение

Золотое правило: нейтраль (N) и защитное заземление (PE) должны быть соединены только на главном распределительном щите — никогда ниже по течению.

• Проверьте каждую распределительную коробку, светильник и розетку в затронутой цепи на наличие заземления N-PE.
• Разделите все N- и PE-провода. Они должны оставаться изолированными по всей цепи.
• Убедитесь, что входящие и исходящие провода линии и нейтрали на клеммах AFDD подключены правильно в соответствии с маркировкой изделия. Перепутанные соединения линии и нейтрали — это удивительно распространенная ошибка при монтаже.

Диммеры и электронные балласты

Современное офисное освещение является основным источником электрических помех , которые могут ввести в заблуждение специалистов по обнаружению и устранению неисправностей в офисах.

Диммеры на основе триаков генерируют резкие скачки dv/dt — быстрые изменения напряжения, возникающие при прерывании диммером сигнала переменного тока. Эти резкие переходы могут напоминать признаки дугового замыкания для чувствительных алгоритмов обнаружения.

Электронные балласты для люминесцентных ламп и импульсных источников питания в драйверах светодиодов генерируют высокочастотные коммутационные помехи. Хотя эти помехи, как правило, предсказуемы и повторяются, старые или низкокачественные балласты могут создавать непредсказуемые сигналы, вызывающие ложные срабатывания.

Проблема усугубляется, когда к одной цепи подключено несколько диммеров или электронных балластов — совокупный шум может привести к превышению порогового значения AFDD.

Решение

• Замените стандартные диммеры на диммеры, совместимые с AFDD, специально протестированные в соответствии со стандартами IEC 62026 на предмет нежелательных срабатываний. Некоторые производители предлагают диммеры, разработанные для минимизации высокочастотных помех.
• По возможности полностью исключите цепи освещения из защиты AFDD и используйте AFDD только для цепей розеток с чувствительным оборудованием.
• Отделите цепи диммеров от других нагрузок. Специальный распределительный щит для освещения со своей собственной защитой позволяет диммерам работать, не влияя на цепи офисного оборудования.
• Замените устаревшие электронные балласты и драйверы светодиодов на современные устройства с улучшенной фильтрацией электромагнитных помех.

Поврежденный блок AFDD сам по себе

Иногда срабатывание AFDD происходит не из-за ложного сигнала, а из- за неисправности .

Чувствительность внутренних датчиков со временем может меняться, особенно после:

• Удары молнии или кратковременные скачки напряжения

• Возрастная деградация компонентов

• Производственные дефекты

Поврежденный датчик дугового разряда может срабатывать непредсказуемо или не обнаруживать настоящие дуговые разряды. Внутренняя электроника устройства — по сути, небольшой компьютер, отслеживающий сигналы — может выдавать едва заметные неисправности, которые не видны при внешнем осмотре.

Решение

Метод диагностики: Возьмите подозрительный датчик AFDD и установите его на заведомо исправную электрическую цепь в том же здании — ту, которая ранее не срабатывала. Если он продолжает срабатывать на исправной цепи, значит, само устройство неисправно.

Альтернативный способ проверки: установите на проблемную цепь заведомо исправный датчик AFDD. Если срабатывание прекратится, значит, проблема была в исходном устройстве.

Действие: Замените неисправные устройства новыми от надежного производителя. Некоторые современные устройства AFDD имеют встроенную функцию самодиагностики и светодиодные индикаторы ошибок, указывающие на конкретную причину срабатывания.

Примечание: Устройство, которое не срабатывает при нажатии кнопки проверки, неисправно и должно быть немедленно заменено.

Рабочий процесс для систематического устранения неполадок

В случае необъяснимого срабатывания AFDD (Accountable Drug Degree) следуйте этой структурированной процедуре:

Записывайте и наблюдайте : документируйте точное время и дату каждой поездки. Сверяйте с расписанием здания — совпадает ли поездка с уборкой, совещаниями или кейтерингом?

Проверка сопротивления изоляции: с помощью мегомметра убедитесь, что сопротивление изоляции в цепи превышает 1 МОм. Низкое сопротивление указывает на подлинную деградацию проводки.

Проверка замены RCBO: Временно замените AFDD на стандартный RCBO на одну неделю. Если цепь перестанет срабатывать, вы подтвердите, что проблема заключалась в ложных срабатываниях, а не в настоящей неисправности.

Изоляция нагрузки: Подключите обратно AFDD и систематически отключайте нагрузки по одной. Начните с отключения половины цепи, затем сузьте круг. Устройство или прибор, который предотвращает срабатывание защиты при отключении, является виновником.

Замена или изоляция: После выявления неисправности либо замените неисправное оборудование, либо перенесите его на линию, не предназначенную для защиты от обнаружения и обнаружения (AFDD), либо установите дополнительную фильтрацию.

Часто задаваемые вопросы о ложных срабатываниях AFDD

В: Приведёт ли более высокая чувствительность AFDD к увеличению количества ложных срабатываний?

Чувствительность AFDD обычно устанавливается производителем в соответствии со стандартами IEC 62606. Однако некоторые модели предлагают выбираемые «режимы защиты от помех», которые регулируют пороги обнаружения для конкретных условий окружающей среды. Проверьте технические характеристики вашего устройства.

В: Может ли удар молнии вызвать постоянное ложное срабатывание?

Да.Кратковременные перенапряжения могут повредить внутреннюю микросхему и вызвать необратимый дрейф чувствительности. Если устройство обнаружения перенапряжения начинает срабатывать после грозы, обычно единственным решением является его замена.

В: Можно ли регистрировать события поездок без системы управления зданием (BMS)?

Многие современные устройства обнаружения и устранения неисправностей оснащены светодиодными индикаторами, указывающими на тип обнаруженной неисправности (последовательная дуга, параллельная дуга или перегрузка). Некоторые модели с подключением к Wi-Fi регистрируют события и могут контролироваться удаленно. Для получения информации о схеме мигания светодиодов обратитесь к руководству пользователя вашего устройства.

В: В чем разница между AFDD и AFCI?

Функционально схожи — оба устройства обнаруживают дуговые замыкания. AFDD — это термин, используемый в стандартах IEC, а AFCI — в североамериканских стандартах NEC. Технология и принципы поиска и устранения неисправностей одинаковы.

Профилактика и передовые методы при новых установках

Лучший способ избежать ложных срабатываний AFDD — это спроектировать его с самого начала:

Разделите цепи стратегически:

• Выделенные цепи для уборочного оборудования

• Раздельные цепи освещения и розеток.

• Чувствительное оборудование, подключенное к собственным цепям с защитой AFDD.

Все четко маркируйте: помечайте распределительные щиты и розетки надписями «Пылесос не используется» или «Уборщикам нужны только выделенные розетки», чтобы предотвратить случайное подключение персонала к неправильной цепи.

Выбирайте совместимое оборудование: при выборе диммеров, балластов и драйверов светодиодов ищите продукты, прошедшие явное тестирование на совместимость с AFDD.

Выбирайте качественные устройства: дешевые датчики AFDD чаще срабатывают из-за ложных срабатываний. Инвестируйте в устройства от известных производителей с проверенной репутацией и, при наличии возможности обновления прошивки.

Задокументируйте установку: запишите, к каким цепям подключены устройства защиты от перенапряжения (AFDD), какие нагрузки подключены и любые известные проблемы совместимости. Эта информация бесценна при устранении неполадок в будущих поездках.

В заключение

Срабатывание датчика AFDD без видимой причины — это неприятно, но почти всегда проблему можно решить. Пять причин, рассмотренных в этой статье, составляют подавляющее большинство случаев в офисных помещениях. Систематически устраняя их, вы восстановите надежную защиту без надоедливых срабатываний, нарушающих работу здания.

Помните: системы автоматического отключения пожаротушения спасают жизни и предотвращают пожары. Цель не в том, чтобы вывести их из строя, а в том, чтобы обеспечить их корректную работу в конкретных условиях.
