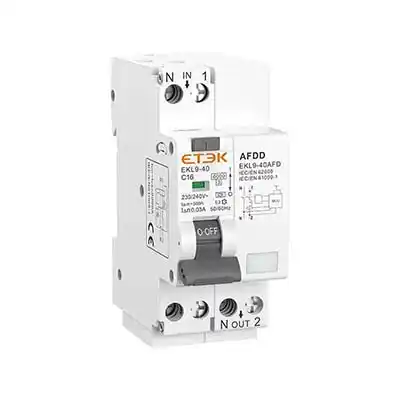

AFDD против RCBO – нужны ли оба для противопожарной защиты?

Когда речь заходит о предотвращении пожаров, связанных с электропроводкой, многие специалисты в первую очередь вспоминают об RCBO — устройстве, объединяющем защиту от перегрузки по току, короткого замыкания и утечки на землю в одном модуле. Часто кажется, что это универсальное решение. Но задумывались ли вы о том, что даже при наличии множества RCBO в распределительном щите сохраняется скрытая опасность возгорания?

В этой статье сравниваются устройства обнаружения дуговых замыканий (AFDD) и автоматические выключатели с защитой от дугового замыкания (RCBO) с точки зрения технических принципов, механизмов пожаротушения и практического применения. Она поможет вам принимать обоснованные решения при работе с критически важными электроустановками.

Какие виды возгораний, вызванных неисправностью автоматического выключателя (RCBO), может предотвратить устройство?

Основные функции автоматического выключателя с защитой от утечки тока (RCBO) можно суммировать в трех областях: УЗО + автоматический выключатель. В частности, RCBO может предотвратить:

• Перегрузка, приводящая к старению изоляции и возгоранию – Когда фактический ток превышает номинальную мощность кабеля, механизм теплового отключения дифференциального автоматического выключателя срабатывает с задержкой, отключая цепь до того, как кабель перегреется и воспламенится изоляция.

• Короткое замыкание, приводящее к образованию высокотемпературной дуги – В случае металлического короткого замыкания большой ток короткого замыкания мгновенно активирует электромагнитный механизм отключения. Автоматический выключатель с защитой от утечки тока (RCBO) размыкает цепь в течение миллисекунд.

• Утечка тока на землю, приводящая к искрению – Когда поврежденная изоляция позволяет току протекать на землю, модуль обнаружения остаточного тока в УЗО может обнаружить токи утечки и быстро разорвать цепь, предотвращая искрение на пути заземления.

Ограничение: автоматические выключатели с защитой от дугового разряда (RCBO) не предназначены для обнаружения опасных дуговых замыканий. Устройства обнаружения дуговых замыканий с защитой от дугового разряда (AFDD) используют микропроцессорный анализ формы сигнала для обнаружения опасных дуговых замыканий, в то время как традиционные защитные устройства, такие как RCBO и автоматические выключатели с защитой от дугового разряда (MCB), обладают относительно низкой чувствительностью к этим дугам.

Вкратце: автоматический выключатель с защитой от утечки тока (RCBO) защищает людей и цепи от утечек, перегрузок и коротких замыканий. Устройство защиты от дуговых замыканий (AFDD) защищает здания от электрических пожаров, вызванных дуговыми замыканиями . Эти устройства предназначены для защиты от разных рисков, поэтому во многих электроустановках используются оба типа защиты одновременно.

Что такое последовательная дуга и почему она опасна?

Чтобы понять, почему AFDD незаменимы, сначала нужно усвоить концепцию дуговой последовательности .

Дуговые разломы делятся на два основных типа: последовательные дуги и параллельные дуги .
Последовательная электрическая дуга возникает в точке обрыва внутри одного и того же проводника — например, в неплотном соединении внутри розетки, в треснувшем медном проводнике внутри вилки, в сгоревших контактах выключателя или в мельчайших трещинах внутри кабеля.

Опасность такого короткого замыкания заключается в том, что ток в последовательной дуге ограничивается нагрузкой . Рассмотрим лампу мощностью 60 Вт, потребляющую всего 0,25 А в нормальных условиях. Даже если возникнет последовательная дуга, ток короткого замыкания все равно будет ограничен сопротивлением лампы до нескольких миллиампер – обычно от 2 до 10 А, что значительно ниже порога срабатывания стандартного дифференциального автоматического выключателя или автоматического выключателя с защитой от утечки тока.

Иными словами, цепь розетки с серьёзным ослаблением соединения выглядит совершенно «исправной» для автоматического выключателя с дифференциальным защитным отключением (RCBO). Однако температура последовательной электрической дуги может превышать 2000 °C, чего достаточно для мгновенного воспламенения находящихся рядом горючих материалов. Согласно статистике пожаров в Великобритании, на неисправности такого типа — связанные с электроприборами и проводами — приходится до 23% всех пожаров, вызванных неисправностями электропроводки.

Последовательная дуга остается «невидимой», поскольку форма тока, возникающего при ее возникновении, аналогична форме тока нормальной нагрузки. Однако ее высокочастотный шум и «плоская» форма в точке пересечения нулевой отметки тока становятся ключевыми признаками, которые детектор дугового разряда (AFDD) использует для идентификации. Непрерывно отслеживая высокочастотные компоненты формы тока, AFDD может обнаружить опасную дугу и отключить неисправную цепь за миллисекунды — на порядки быстрее, чем срабатывание теплового отключения дифференциального автоматического выключателя (RCBO).

Как детектор дуговых разрядов AFDD обнаруживает как последовательные, так и параллельные дуги

Устройство обнаружения дуговых замыканий (AFDD) — это электронное устройство, специально разработанное для обнаружения опасных дуговых замыканий. Его основная технология — микропроцессор, который непрерывно анализирует форму электрического сигнала, отличая нормальные коммутационные события от реальных опасных дуговых разрядов.

Обнаружение последовательных дуг

Устройство обнаружения дуговых замыканий (AFDD) постоянно контролирует высокочастотный шум и искажение формы сигнала в точке пересечения тока с нулевой отметкой. При обнаружении сигнала, соответствующего опасной последовательной дуге, оно выдает команду отключения. Согласно стандарту IEC 62606, устройство AFDD должно надежно обнаруживать последовательные дуги и автоматически отключать неисправную цепь. Продукция таких производителей, как ABB, обеспечивает защиту от последовательных дуг, параллельных дуг, дуговых замыканий на землю, перегрузок и перенапряжений, достигая гораздо более высокой точности контроля, чем традиционные устройства.

Обнаружение параллельных дуг

Параллельная дуга возникает между фазой и нейтралью или между фазой и защитным заземлением . Автоматические выключатели с защитой от короткого замыкания (RCBO) с большей вероятностью обнаруживают высокоэнергетические параллельные дуги, поскольку ток короткого замыкания велик и может мгновенно активировать электромагнитное отключение. Однако на ранних стадиях параллельная дуга может вести себя как «утечка» с относительно высоким импедансом — состояние, которое RCBO часто не распознает. Устройство защиты от дугового замыкания (AFDD) действует как резервная защита, устраняя неисправность еще до того, как сработает RCBO.

Примечание о ложных срабатываниях: Некоторое оборудование потребляет пусковой ток, который может достигать нескольких десятков ампер. Его форма может напоминать параллельную дугу и вызывать нежелательные срабатывания детектора дугового разряда (AFDD). В лабораторных условиях детекторы AFDD в цепях с сильно фильтрованными нагрузками иногда могут ненадежно обнаруживать последовательные дуги. Поэтому крайне важно выбирать проверенные марки, прошедшие строгие испытания на помехоустойчивость. Например, компания Eaton представила продукцию «AFDD+», которая специально подавляет распространенные источники помех, такие как искры от угольных щеток пылесосов и электроинструментов, значительно снижая частоту ложных срабатываний.

Сценарии, в которых настоятельно рекомендуется использовать AFDD (Accountable Development Development System).

Согласно IEC, следующие типы конечных цепей должны быть защищены от риска возгорания из-за дуговых замыканий в конечной цепи устройством обнаружения дуговых замыканий:

1. Розетки и электрические цепи в местах, где люди спят , — например, в домах престарелых, учреждениях по уходу за людьми с ограниченными возможностями, гостиницах, начальных школах, детских садах, жилых домах.

2. Места, классифицированные как BE2 из-за повышенного риска возгорания, обусловленного характером обрабатываемых или хранимых материалов, – например, амбары, деревообрабатывающие мастерские, бумажные фабрики.

3. Места хранения бесценных предметов – музеи, исторические здания, архивы.

4. Рабочие места в высотных зданиях .

5. Сельскохозяйственные угодья, где содержится скот .

Кроме того, тот же стандарт рекомендует защищать другие конечные цепи с помощью устройства защиты от дугового разряда (AFDD).

В рекомендациях таких производителей, как Eaton, указывается, что устройства AFDD особенно рекомендуются для гостиничных номеров, спальных зон в детских садах или домах престарелых, амбаров и деревообрабатывающих мастерских, складов, где хранятся горючие материалы, деревянных зданий, национальных памятников, музеев и общественных мест, таких как аэропорты и железнодорожные вокзалы.

Рекомендации по применению AFDD в зависимости от типа здания

Часто задаваемые вопросы

В1: Заменят ли в будущем устройства AFDD устройства RCBO?

А: Нет. Устройство защиты от утечки тока (AFDD) не может заменить защиту от перегрузки, короткого замыкания или утечки тока на землю. Автоматические выключатели с защитой от утечки тока (RCBO) и устройства AFDD выполняют принципиально разные функции – они дополняют друг друга, а не заменяют. Лучшее решение – использовать комбинированное устройство RCBO+AFDD или установить устройство AFDD после RCBO.

В2: Насколько часто у людей с расстройствами поведения, связанными с употреблением наркотиков, случаются неприятные сновидения?

A: Ранние устройства AFDD действительно имели некоторые проблемы с ложными срабатываниями, но современные AFDD значительно сократили количество ложных срабатываний благодаря улучшенным алгоритмам. Такие бренды, как Eaton, используют «тесты на перекрестные помехи» и сложные алгоритмы для четкого различения настоящих дуг от обычных искр. Однако некоторые AFDD могут по-прежнему быть чувствительны к обычным коммутационным искрам двигателей с угольными щетками.

В3: Требуются ли разрешения AFDD в соответствии с американским стандартом NEC?

А: Да. В Соединенных Штатах аналогичное устройство называется AFCI (автоматический выключатель защиты от дугового замыкания). Согласно NEC 2023, раздел 210.12, пункты 15 A и 20 A, для защиты от дугового замыкания требуется защита от дугового замыкания в цепях 120 В в жилых помещениях, охватывающих 14 комнат или зон, включая спальни, гостиные, коридоры, кладовые и ванные комнаты. В NEC 2023 также прямо указано, что защита от дугового замыкания распространяется на номера и люксы в отелях и мотелях.

Краткое содержание – Правильный выбор для вашего учреждения

Устройство защитного отключения с защитой от дугового разряда (RCBO) предназначено для устранения «видимых» неисправностей в цепи — перегрузки, короткого замыкания и утечки на землю. Устройство защиты от дугового разряда с защитой от дугового разряда (AFDD) предназначено для защиты от «невидимой, но смертельной» опасности — опасных дуговых разрядов. Эти два устройства не являются альтернативой; они работают вместе.

Если в вашем распределительном щите достаточно места, наиболее безопасным решением будет установка автономного устройства защиты от перенапряжения (AFDD) последовательно с автоматическим выключателем с защитой от утечки тока (RCBO) . Если место ограничено или вы предпочитаете более простую проводку, выберите комбинированное устройство, объединяющее AFDD и RCBO в одном модуле – в соответствии с действующими требованиями IEC61009-1, IEC62026 это и есть истинное значение «полной защиты цепи».
