● Напряжение: системы переменного тока 240/415 В (50/60 Гц)
● Диапазон тока: от 16 А до 100 А
● Номинальный остаточный ток: 30, 100, 300 мА
● Отключающая способность: 10 кА
● Защищает от утечек
● Электромагнитный тип
● Тип B+
● Возможность двунаправленной проводки
● Индикация замыкания на землю
● УЗО в соответствии с EC/EN 61008-1, VDE 0064-400

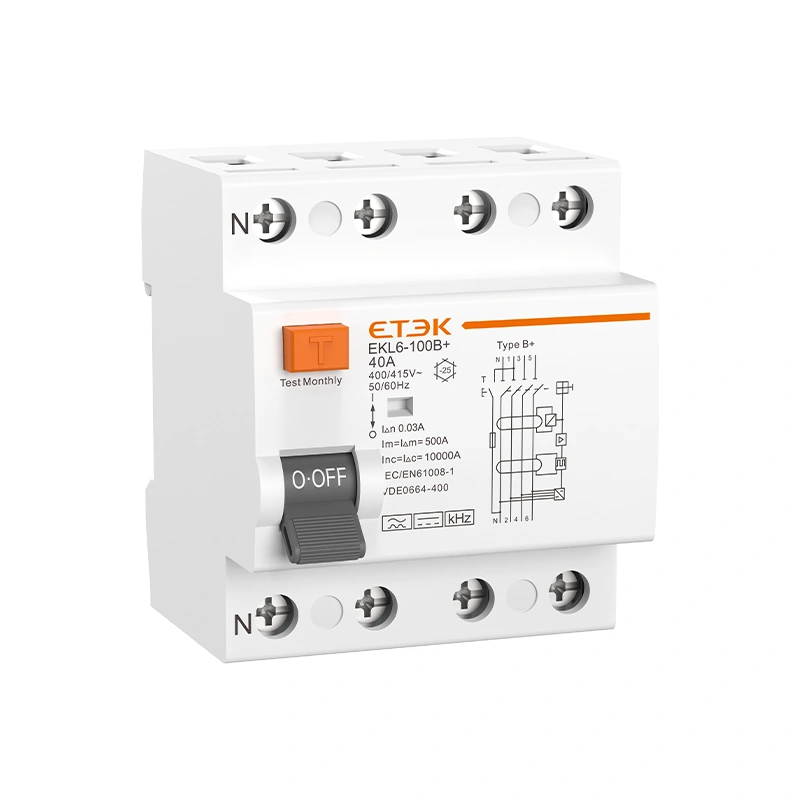

Автоматический выключатель дифференциального тока EKL6-100B+ типа B+ подходит для систем электропитания 230/240 В (1P+N) или 400/415 В (3P+N) с номинальным током до 100 А. Предназначен для обнаружения токов утечки переменного тока, пульсирующих токов утечки постоянного тока, плавных токов утечки постоянного тока, токов утечки со сложной формой волны и высокочастотных токов утечки до 20 кГц с максимальным порогом срабатывания 420 мА. Таким образом, эти выключатели обеспечивают лучшую противопожарную защиту.
 |  |  |  |
| Станции зарядки электромобилей | Фотоэлектрические (ФЭ) системы | Системы бесперебойного питания | Промышленное сварочное оборудование |
| Стандарт | IEC/EN 61008-1, VDE 0064-400 |
| Защита | Замыкание на землю |
| Тип поездки | Электромагнитный |
| Тип остаточного тока | Тип B+ – остаточный переменный ток, пульсирующий и плавный постоянный ток, высокая частота (≤20 кГц) |
| Временная характеристика | Мгновенный |

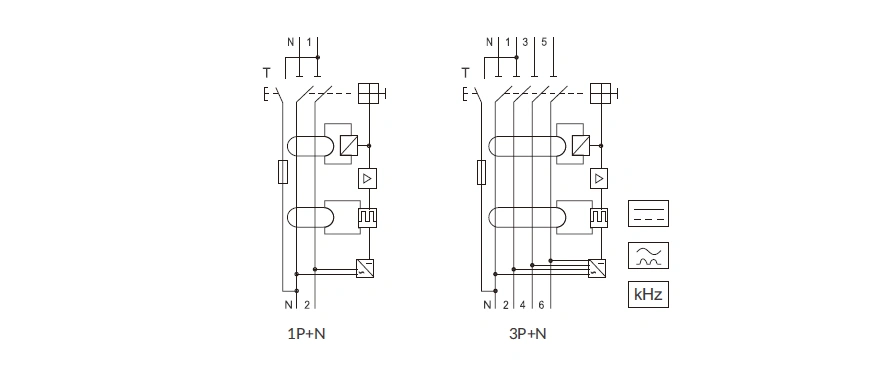

| Количество столбов | 1P+N,3P+N |
| Нейтральный | Переключено, северный полюс слева |
| Напряжение изоляции (Ui) | 500 В |
| Номинальное напряжение (Ue) | 1P+N: 230/240 В~; 3P+N: 400/415 В~ |
| Номинальные токи (в дюймах) | 16,25,40,63,80,100A |
| Номинальные токи чувствительности (I△n) | 30, 100, 300 мА |
| Остаточный ток в выключенном состоянии при (I△n) | ≤0,1 с |
| Номинальная остаточная способность к замыканию и размыканию (I△m) | 500A (In≤50A), 10ln (In>50A) |
| Номинальная частота | 50/60 Гц |
| Номинальный условный ток короткого замыкания (Inc=I△c) | 10 кА |
| Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс) | 4 кВ |
| Напряжение диэлектрического испытания | 2 кВ (50/60 Гц, 1 мин.) |
| Огнестойкость (испытание на воспламеняемость проволоки) | 960±15℃ (корпус), 650±10℃ (ручка) |
| Электрическая жизнь | 2000 циклов |
| Механическая жизнь | 4000 циклов |
| Индикатор положения контакта | зеленый ВЫКЛ/красный ВКЛ |

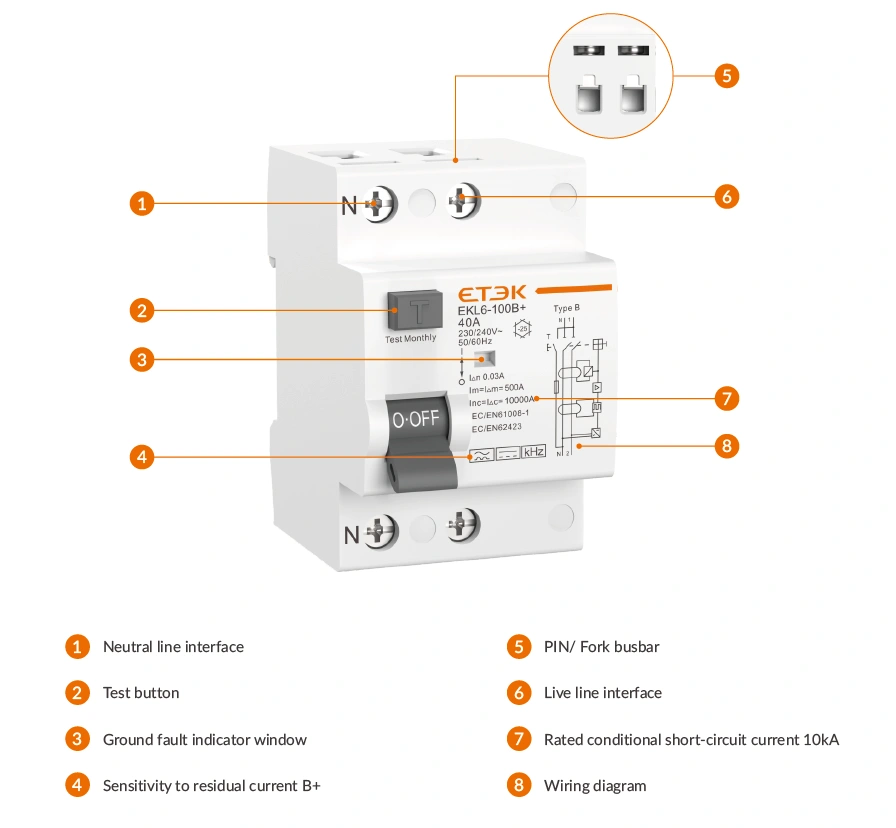

| Индикатор замыкания на землю | Белый: Нормальное состояние; Красный: Неисправность, связанная с утечкой |
| Степень защиты | IP20 |
| Температура окружающей среды | -25℃~+40℃ |
| Температура хранения | -30℃~+70℃ |
| Тип подключения терминала | Кабельная/штырьковая/вилочная шина |
| Максимальный размер клеммы для кабеля | 35 мм² |
| Максимальный момент затяжки | 2,5 Нм |

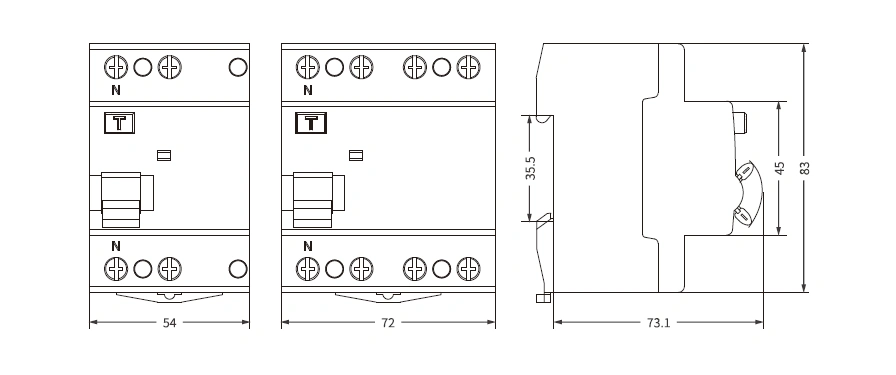

| Установка | Монтаж на 35-мм DIN-рейку. |
| Метод входящего потока | Двунаправленный |
