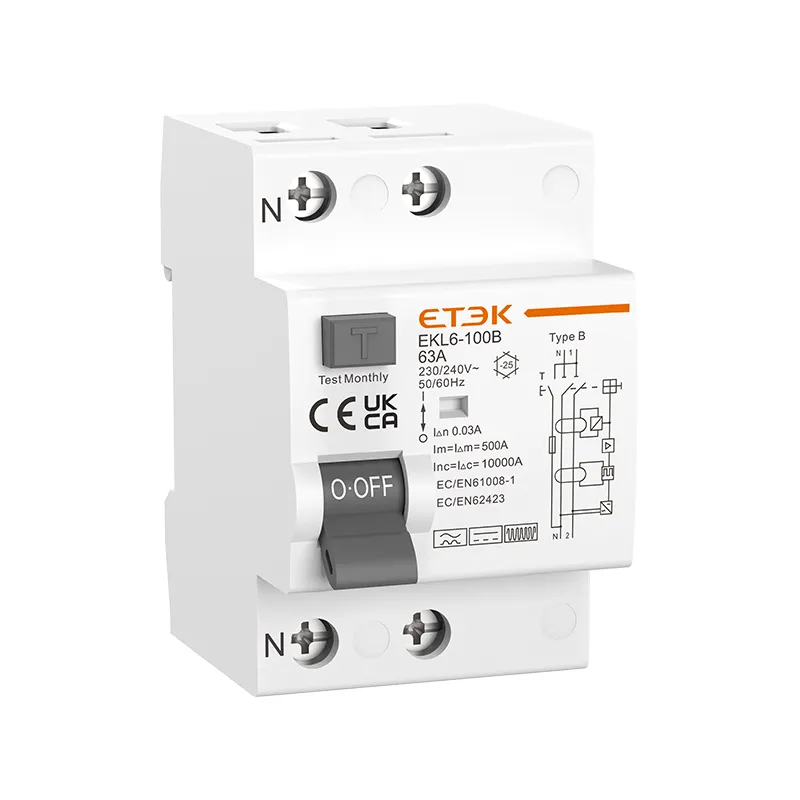

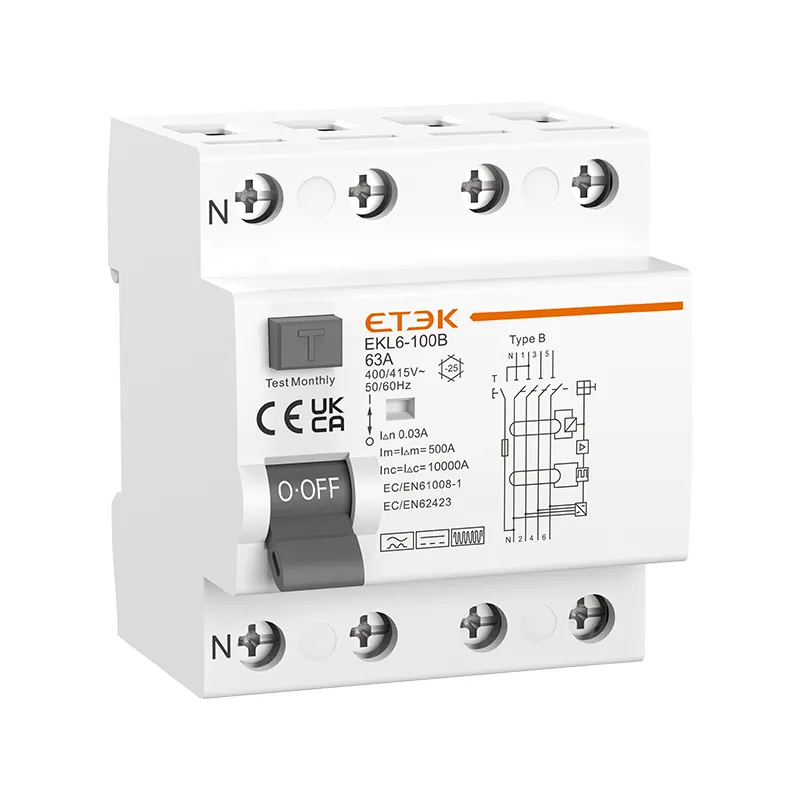

УЗО EKL6-100B типа B имеет новый внешний вид, компактную конструкцию, хорошую надежность и высокую безопасность. Продукты соответствуют IEC61008-1, IEC62423. Они обеспечивают более высокий уровень защиты с максимальной непрерывностью работы при любых условиях работы. УЗО типа B могут обеспечить максимальную безопасность во многих приложениях, таких как зарядные станции для электромобилей, краны и лифты, фотоэлектрические и ветряные электростанции и т. д.
Электрические характеристики |
||
Режим | электромагнитный | |
Тип (форма волны обнаруженной утечки на землю) | Б | |
Номинальный ток In | 25,40,63,80,100А | |
Поляки | 2П, 4П | |
Номинальное напряжение Ue | 2П 240В~, 4П 415В~ | |
Напряжение изоляции Ui | 500В | |
Номинальная частота | 50/60 Гц | |
Номинальный остаточный рабочий ток (I△n) | 30 мА | |
Номинальная остаточная включающая и отключающая способность (I△m) | 500(Вх=25, 40А) 630(Вх=63А) | |
Ток короткого замыкания Inc= I△c | 10 000 А | |
предохранитель СКПД | ![]() |
|
Перерыв под I△n | ≤0,1 с | |
Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp | 4000В | |
Испытательное напряжение диэлектрика при инд.Част. за 1 мин | 2,5 кВ | |
Электрическая жизнь | 2000 циклов | |
Механическая жизнь | 4000 циклов | |

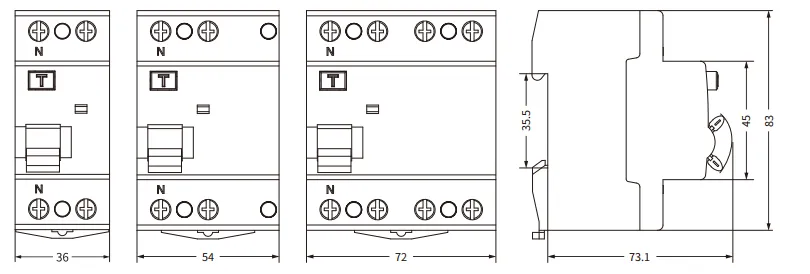

Монтаж |
||
Индикатор положения контакта | Да | |
Степень защиты | IP20 | |
Температура окружающей среды (средняя дневная ≤35 ℃) | -5℃~+40℃ | |
Температура хранения | -25℃~+70℃ | |
Тип клеммного соединения | Кабель/штыревая шина/U-образная шина | |
Размер клеммы сверху/снизу для кабеля | 35 мм2 18-3AWG | |
Размер клеммы сверху/снизу для сборной шины | 35 мм2 18-3AWG | |
Момент затяжки | 2,5 Нм 22 дюйм-фунта | |
Монтаж | На DIN-рейке EN60715 (35 мм) с помощью устройства быстрой фиксации | |
Связь | Питание в обоих направлениях | |
Диапазон тока отключения |
||
Угол запаздывания | I△n>0,01А | I△n≤0,01 А |
0° | 0,35I△n≤I△≤1,4I△n | 0,35I△n≤I△≤2I△n |
90° | 0,25I△n≤I△≤1,4I△n | 0,25I△n≤I△≤2I△n |
135° | 0,11I△n≤I△≤1,4I△n | 0,11I△n≤I△≤2I△n |
Поляки | Номинальный ток (А) | Чувствительность | ||
30 мА | 100 мА | 300 мА | ||
1П+Н | 16А | ЭКЛ6-100Б-1Н1630 | ЭКЛ6-100Б-1Н16100 | ЭКЛ6-100Б-1Н16300 |
25А | ЭКЛ6-100Б-1Н2530 | ЭКЛ6-100Б-1Н25100 | ЭКЛ6-100Б-1Н25300 | |
32А | ЭКЛ6-100Б-1Н3230 | ЭКЛ6-100Б-1Н32100 | ЭКЛ6-100Б-1Н32300 | |
40А | ЭКЛ6-100Б-1Н4030 | ЭКЛ6-100Б-1Н40100 | ЭКЛ6-100Б-1Н40300 | |
63А | ЭКЛ6-100Б-1Н6330 | ЭКЛ6-100Б-1Н63100 | ЭКЛ6-100Б-1Н63300 | |
80А | ЭКЛ6-100Б-1Н8030 | ЭКЛ6-100Б-1Н80100 | ЭКЛ6-100Б-1Н80300 | |
100А | ЭКЛ6-100Б-1Н10030 | ЭКЛ6-100Б-1Н100100 | ЭКЛ6-100Б-1Н100300 | |
3П+Н | 16А | ЭКЛ6-100Б-3Н1630 | ЭКЛ6-100Б-3Н16100 | ЭКЛ6-100Б-3Н16300 |
25А | ЭКЛ6-100Б-3Н2530 | ЭКЛ6-100Б-3Н25100 | ЭКЛ6-100Б-3Н25300 | |
32А | ЭКЛ6-100Б-3Н3230 | ЭКЛ6-100Б-3Н32100 | ЭКЛ6-100Б-3Н32300 | |
40А | ЭКЛ6-100Б-3Н4030 | ЭКЛ6-100Б-3Н40100 | ЭКЛ6-100Б-3Н40300 | |
63А | ЭКЛ6-100Б-3Н6330 | ЭКЛ6-100Б-3Н63100 | ЭКЛ6-100Б-3Н63300 | |
80А | ЭКЛ6-100Б-3Н8030 | ЭКЛ6-100Б-3Н80100 | ЭКЛ6-100Б-3Н80300 | |
100А | ЭКЛ6-100Б-3Н10030 | ЭКЛ6-100Б-3Н100100 | ЭКЛ6-100Б-3Н100300 |
