• Напряжение: системы переменного тока 240/415 В (50/60 Гц)
• Диапазон тока: от 16 А до 100 А
• Номинальный остаточный ток: 30, 100, 300 мА
• Отключающая способность: 10 кА
• Защищает от утечек.
• Электромагнитного типа
• Тип B HP
• Возможность двунаправленной проводки
• Индикация замыкания на землю
• УЗО в соответствии со стандартами IEC/EN 62423, IEC/EN 61008-1, BS 7671

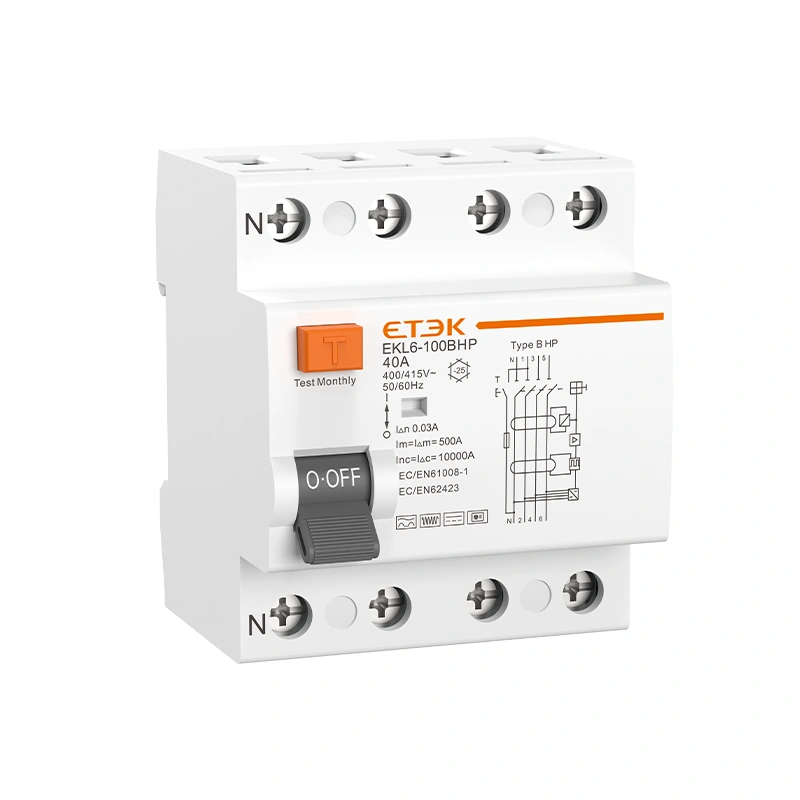

EKL6-100BHP — это устройство защитного отключения (УЗО) типа B для тепловых насосов, доступное в вариантах 1P+N и 3P+N с током до 100 А. Оно обнаруживает переменный ток, пульсирующий постоянный ток и постоянный ток с плавной характеристикой, и специально оптимизировано для высокочастотных утечек от инверторных компрессоров. Устройство работает на частотах выше 20 кГц, с повышенным порогом срабатывания 150 мА при частоте выше 1 кГц, что снижает количество ложных срабатываний. Устойчивость к постоянному току предотвращает «ослепление» УЗО и обеспечивает надежное обнаружение неисправностей.
Соответствуя стандарту BS 7671 для установки тепловых насосов, EKL6-100BHP является надежной и признанной альтернативой УЗО класса «B+». Благодаря высокой частоте и настройке под тепловой насос, он идеально подходит не только для тепловых насосов, но и для фотоэлектрических систем, зарядных станций для электромобилей и частотно-регулируемых приводов.
 |  |  |  |

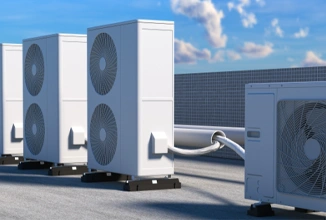

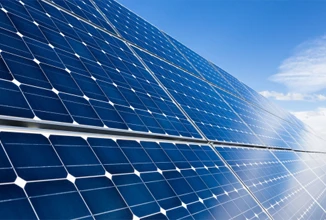

| Тепловой насос | Системы бесперебойного питания | Станции зарядки электромобилей | Фотоэлектрические (ФЭ) системы |
| Стандарт | IEC/EN62423 (тип B) + IEC/EN 61008-1; Соответствует стандарту BS 7671 для использования с тепловыми насосами. |
| Защита | Замыкание на землю (остаточный ток) |
| Тип поездки | Электромагнитное (УЗО) устройство |
| Тип остаточного тока | Тип BHP - остаточный переменный ток, пульсирующий постоянный ток и плавный постоянный ток; высокочастотная устойчивость к утечкам в инверторе/тепловом насосе |
| Высокочастотное поведение (тип B HP) | Рассчитан на работу в условиях коммутационных помех ≥20 кГц; для частот f≥1 кГц используется повышенный минимальный порог срабатывания, обычно ≥150 мА, для уменьшения ложных срабатываний. |
| Временная характеристика | Мгновенный |

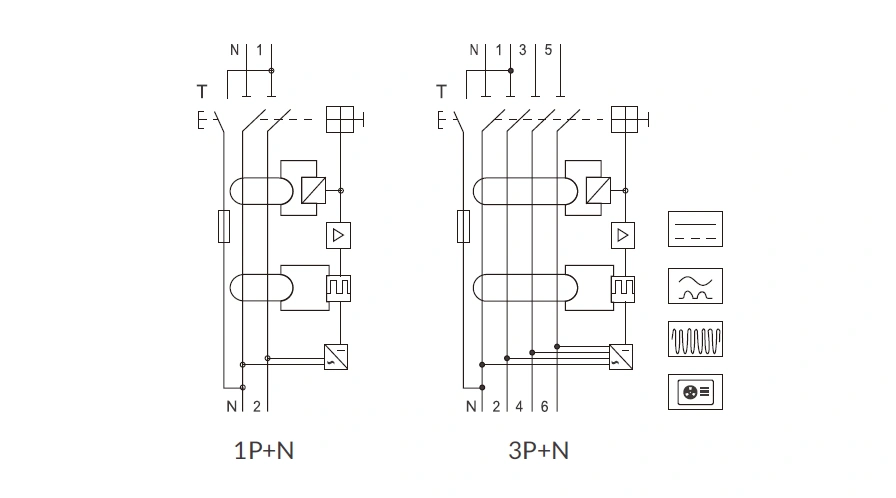

| Количество столбов | 1P+N, 3P+N |
| Нейтральный | Переключено, северный полюс слева. |
| Напряжение изоляции (Ui) | 500 В |
| Номинальное напряжение (Ue) | 1P+N: 230/240 В~; 3P+N: 400/415 В~ |
| Номинальные токи (в дюймах) | 16, 25, 40, 63, 80, 100А |
| Номинальные токи чувствительности (I△n) | 30, 100, 300 мА |
| Остаточный ток в выключенном состоянии (I△n) | ≤0,1 с |
| Номинальная остаточная способность к замыканию и размыканию (I△m) | 500A (In≤50A), 10ln (In>50A) |
| Номинальная частота | 50/60 Гц |
| Номинальный условный ток короткого замыкания (Inc=l△c) | 10 кА |
| Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс) | 4 кВ |
| Напряжение диэлектрического испытания | 2 кВ (50/60 Гц, 1 мин.) |
| Огнестойкость (испытание на воспламеняемость проволоки) | 960±15℃ (корпус), 650±10℃ (ручка) |
| Электрическая жизнь | 2000 циклов |
| Механическая жизнь | 4000 циклов |

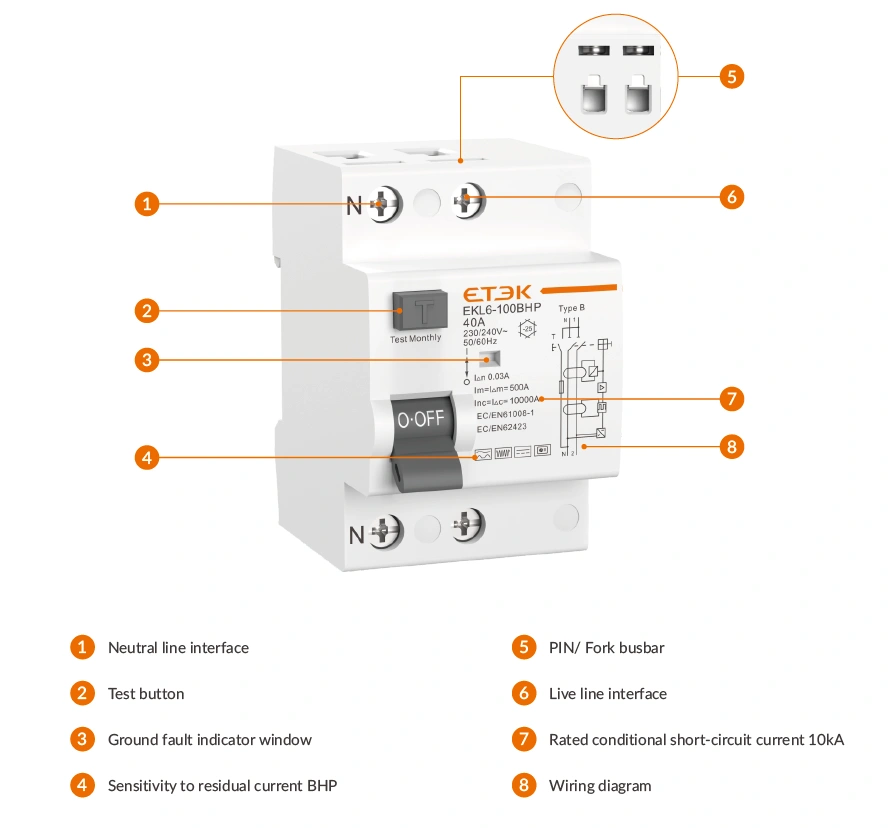

| Индикатор положения контакта | зеленый ВЫКЛ/красный ВКЛ |
| Индикатор замыкания на землю | Белый: Нормальное состояние; Красный: Неисправность, связанная с утечкой |
| Степень защиты | IP20 |
| Температура окружающей среды | -25℃~+40℃ |
| Температура хранения | -30℃~+70℃ |
| Тип подключения терминала | Кабельная/штырьковая/вилочная шина |
| Максимальный размер клеммы для кабеля | 35 мм² |
| Максимальный момент затяжки | 2,5 Нм |

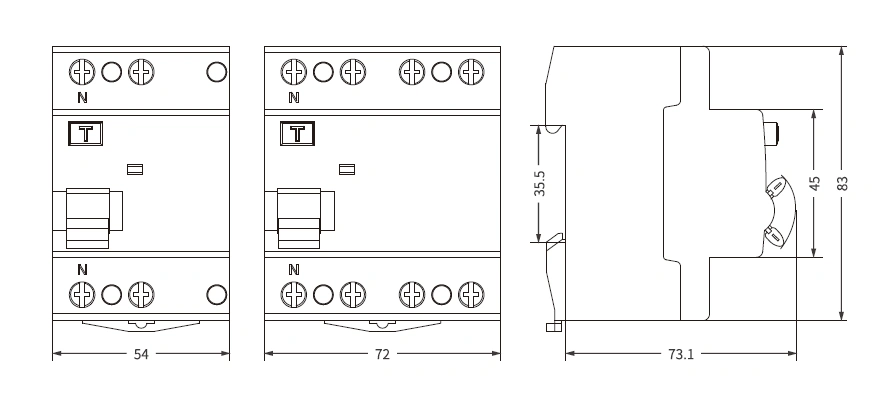

| Установка | Монтаж на 35-мм DIN-рейку. |
| Метод входящего потока | Двунаправленный |
