● Стандарт: IEC61009-1, IEC62423
● Тип остаточного тока: B
● Номинальный ток: 16, 20, 25, 32, 40 А
● Номинальное напряжение: 230/240 В~
● Количество полюсов: 2P(1P+N)
● Номинальный остаточный рабочий ток (IAn): 30 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая срабатывания: B, C
● Температура окружающего воздуха: -25...+55 ℃
● Температура хранения: -25...+70 ℃
● Способ входящего сигнала: двунаправленный
● Сертификаты: CE, UKCA

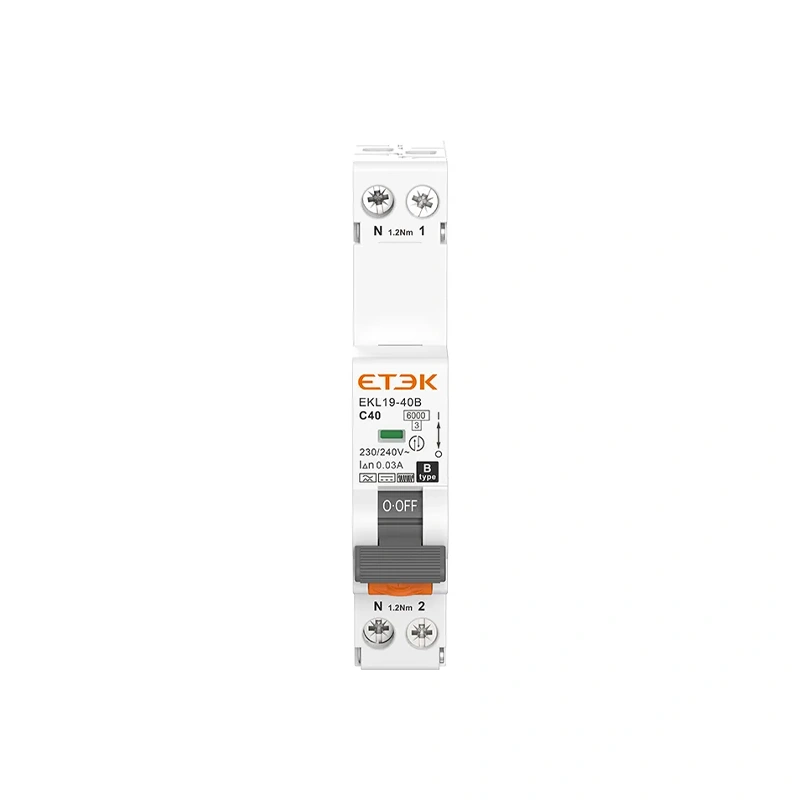

EKL19-40B — это одномодульный автоматический выключатель дифференциального тока типа B с защитой от перегрузки по току (RCBO), представленный компанией ETEK Electric. Это усовершенствованное устройство защиты цепей эффективно справляется с перегрузками по току, короткими замыканиями и утечками на землю, а также специально разработано для обнаружения сложных форм сигналов и остаточных токов постоянного тока. Компактная одномодульная конструкция делает его идеальным для современных электроустановок, где пространство ограничено.
EKL19-40B работает при номинальном напряжении 230/240 В и выдерживает максимальный ток до 40 А. Он обладает чувствительностью к остаточному току 30 мА и номинальным током короткого замыкания 6 кА. Кроме того, он имеет характеристики B-кривой и C-кривой, что делает его идеальным решением для защиты чувствительного электронного оборудования, такого как зарядные устройства для электромобилей, солнечные панели и тепловые насосы.
Компактная конструкция: одномодульная (18 мм) структура экономит место в распределительном щите, что делает его идеальным для современных, компактных установок или модернизации.
Возможность двунаправленной проводки: позволяет подключать проводники как к верхним, так и к нижним клеммам, обеспечивая гибкость монтажа в различных конфигурациях панелей при сохранении единообразных электрических характеристик.
Комплексная защита: обеспечивает защиту от перегрузки, короткого замыкания и остаточного тока для обеспечения безопасности цепи.
Обнаружение остаточного тока постоянного тока: специально разработано для сложных форм сигналов и остаточных токов постоянного тока, идеально подходит для зарядных устройств электромобилей, солнечных фотоэлектрических систем и тепловых насосов.
Высокая производительность: номинальный ток короткого замыкания 6 кА с возможностью выбора характеристик B или C для удовлетворения разнообразных потребностей применения.
Стандарт:
IEC 61009-1: Автоматические выключатели дифференциального тока со встроенной защитой от перегрузки по току для бытового и аналогичного применения (RCBO) - Часть 1: Общие правила
IEC62423: Автоматические выключатели дифференциального тока типа B со встроенной защитой от перегрузки по току для бытового и аналогичного применения (RCBO)
Станции зарядки электромобилей (EV)
Солнечные фотоэлектрические (ФЭ) системы
Тепловые насосы
Промышленное сварочное оборудование
Системы бесперебойного питания
EKL19-40B — это надежное и эффективное решение для защиты чувствительного электронного оборудования в жилых, коммерческих и промышленных помещениях.
Стандарт | IEC/EN 61009-1, IEC/EN 62423 |
Защита | Замыкание на землю, перегрузка по току и короткое замыкание |
Тип поездки | Замыкание на землю: электронное |
Перегрузка и короткое замыкание: термомагнитные явления | |
Тип остаточного тока | B: остаточный переменный ток, пульсирующий и плавный постоянный ток, высокой частоты (≤1 кГц) |
Количество столбов | 1P+N (18 мм, с переключаемым нейтральным проводом) |
Напряжение изоляции (Ui) | 500 В |
Номинальное напряжение (Ue) | 230/240 В~ |
Номинальные токи (в дюймах) | 6,8,10,13,16,20,25,32,40A |
Номинальные токи чувствительности (IΔn) | 30 мА |
Остаточный ток в выключенном состоянии (IΔn) | ≤0,1 с |
Номинальная остаточная способность к замыканию и размыканию (IΔm) | 500 А (In≤50 А) |
Номинальная частота | 50/60 Гц |
Номинальная мощность короткого замыкания (Icn) | 6 кА |
Класс ограничения энергии | 3 |
Номинальное импульсное выдерживаемое напряжение (Uimp (1,2/50 мкс)) | 4 кВ |
Напряжение диэлектрического испытания | 960±15°C (корпус), 650±10°C (ручка) |
Характеристики теплового срабатывания | 1.13В течение часа никаких спотыканий не должно быть. |
1.45Возникновение в течение часа | |
Характеристики мгновенного срабатывания | B: 3-5 дюймов; C: 5-10 дюймов |
Электрическая жизнь | 4000 циклов |
Механическая жизнь | 10 000 циклов |
Индикация положения контакта | зеленый ВЫКЛ/ красный ВКЛ |
Степень защиты | IP20 |
Температура окружающей среды | -25°C ~ +55°C |
Температура хранения | -30°C ~ +70°C |
Тип подключения терминала | Кабельная / штыревая шина |
Максимальный размер клеммы для кабеля | 16 мм 2 |
Максимальный момент затяжки | 2,0 Нм |
Установка | Монтаж на 35-мм DIN-рейку. |
Метод входящего потока | Двунаправленный |
