Какие технические параметры определяют надежность устройств электрозащиты?

При выборе устройств электрозащиты , будь то для производственного цеха, центра обработки данных или коммерческого здания, вы покупаете не просто компонент — вы покупаете уверенность и спокойствие. Ключевой вопрос не просто «какое устройство мне нужно?», а скорее «что делает защитное устройство действительно надежным и подходящим для моего конкретного применения?». Ответ кроется в наборе критически важных технических параметров. Надежная электрозащита определяется количественно измеримыми показателями: номинальная отключающая способность, время-токовые характеристики (TCC), выдерживаемая мощность и селективная координация . Освоение этих параметров гарантирует безопасность, отказоустойчивость и эффективность вашей электросистемы.

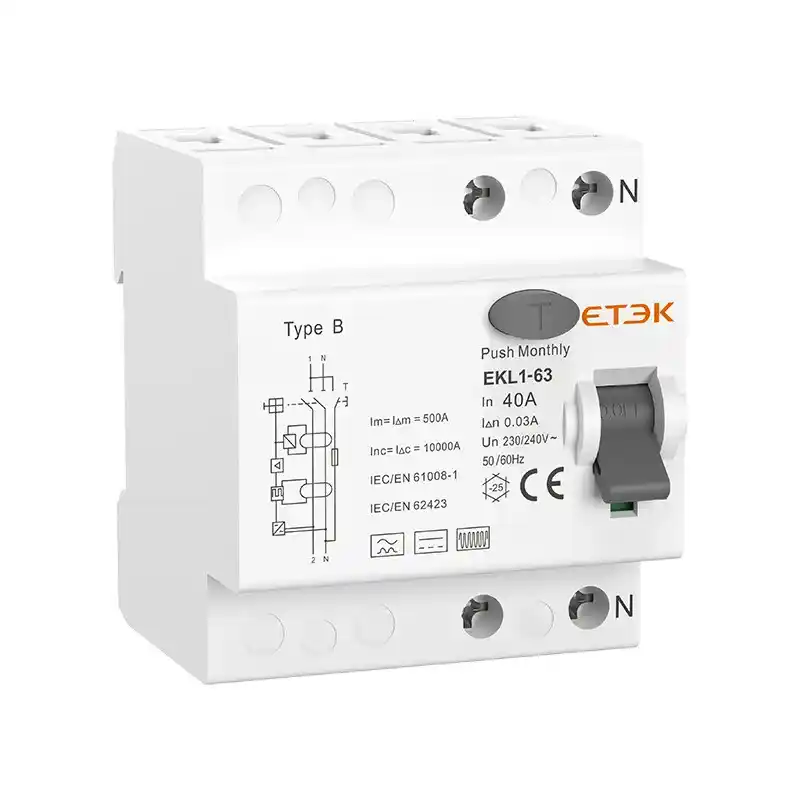

Основы защиты цепей: это больше, чем просто переключатель.

Начнем с того, что разберемся, для чего нужны эти устройства. По сути, автоматические выключатели , предохранители , устройства защиты от перенапряжения и защитные реле являются хранителями вашей электрической сети. Их задача не в предотвращении неисправностей — они неизбежны из-за повреждения изоляции, случайных коротких замыканий или ударов молнии. Их миссия — безопасно и предсказуемо устранять неисправность. Надежное защитное устройство должно выполнять две обязательные функции: во-первых, оно должно точно определять ненормальное состояние (опасный ли это перегрузочный ток или просто безвредный пусковой импульс двигателя?). Во-вторых, оно должно действовать решительно, чтобы локализовать проблему до того, как она перерастет в пожар, повреждение оборудования или простой.

Я всегда рассматривал это как систему сортировки пострадавших. Чувствительное, быстродействующее устройство подобно опытному фельдшеру, прибывшему на место происшествия и немедленно оказывающему помощь при критической травме. Более медленная и громоздкая система — это больница, расположенная дальше. Искусство защиты электросистемы заключается в размещении нужного медика в нужной точке системы. Это подводит нас к первому конкретному параметру, отличающему надежную защиту от слабого звена.

Прерываемая способность и устойчивость

Представьте себе плотину, сдерживающую водохранилище. Ее прочность проверяется не в спокойный день, а во время исторического наводнения. Аналогично, истинная эффективность устройства защиты от перегрузки по току проверяется во время наихудшего сценария короткого замыкания. Это определяется его отключающей способностью (IR) или разрывной способностью — максимальным уровнем тока короткого замыкания, который устройство может безопасно прервать без катастрофического отказа.

Это не теоретическое число. На современном предприятии, расположенном рядом с трансформаторами электросетей, допустимые токи короткого замыкания могут превышать 100 000 ампер. Установка автоматического выключателя с номинальным током 10 кА в таком месте — верный путь к катастрофе. Я помню проверку на упаковочном заводе, где мы обнаружили именно это несоответствие. Потенциальная энергия во время короткого замыкания могла превратить выключатель во взрывоопасную зону. Решением стала замена выключателей на выключатели серии EPB от Etek с номинальным током 200 кА, выбранные после детального анализа короткого замыкания.

Тесно связан с этим показатель устойчивости (или Icw). Это «удерживающая» способность устройства — ток, который оно может выдерживать в течение короткого времени (обычно 1 секунды) без повреждений. Это имеет решающее значение для координации, позволяя нижестоящему устройству сначала устранить неисправность. Представьте это как устойчивость устройства в условиях экстремальной нагрузки. Компания Etek проектирует свои защитные устройства с большим запасом между показателями IR и устойчивости, гарантируя, что они не только безопасно отключаются, но и выдерживают интенсивные переходные процессы без ухудшения характеристик.

Временные характеристики тока (TCC)

Если номинальная отключающая способность определяется грубой силой, то кривая зависимости тока от времени (TCC) — это показатель интеллекта и точности. Этот график — своего рода «отпечаток пальца» защитного устройства , отображающий время срабатывания в зависимости от величины перегрузки по току. Это важнейший инструмент для инженеров.

Кривая имеет четко выраженные зоны. Для термомагнитного выключателя область длительной задержки срабатывания реагирует на умеренные, продолжительные перегрузки (например, перегруженный сетевой фильтр), в то время как область мгновенного срабатывания резко реагирует на короткое замыкание. Секрет кроется в форме. Исследование селективной координации включает в себя наложение кривых TCC всех устройств, расположенных выше и ниже по потоку, чтобы гарантировать срабатывание только устройства, наиболее близкого к месту повреждения, минимизируя влияние отключения. Это визуальная симфония кривых, которые не должны перекрываться при значениях параметров повреждения.

Компания Etek предоставляет тщательно откалиброванные и доступные в цифровом виде кривые TCC для всех своих устройств. В одном из проектов по обеспечению электроснабжения больницы мы потратили несколько часов с инженерной командой Etek , создавая цифровые модели кривых TCC для автоматических выключателей в литом корпусе (MCCB) в сравнении с фидерными выключателями. Целью была абсолютная координация: неисправность в одной палате не должна привести к отключению электроэнергии во всем крыле. Точность их кривых позволила реализовать эту задачу обеспечения безопасности жизнедеятельности.

Ключевая роль защитных реле

Для сложных или дорогостоящих систем, таких как генераторы, двигатели или целые подстанции, простого выключателя недостаточно. На помощь приходит защитное реле — суперкомпьютер защиты системы . Эти цифровые устройства не просто измеряют ток; они анализируют напряжение, частоту, фазовый угол и гармоники.

Их надежность определяется другим набором параметров: классом точности (например, погрешность 1%), временем срабатывания (в миллисекундах) и набором функций защиты (от перегрузки по току, дифференциальной защиты, замыкания на землю). Например, реле защиты двигателя от Etek может быть запрограммировано с пользовательской кривой I²t , которая идеально имитирует тепловую мощность двигателя, предотвращая ложные срабатывания при нормальном запуске и обеспечивая надежную защиту от перегрузки. Именно на таком уровне настройки, когда параметры устройства идеально соответствуют характеристикам защищаемого оборудования, и создается настоящая надежность.

Передовые технологии защиты от скачков напряжения

В наш цифровой век постоянная угроза другого рода: кратковременные перенапряжения от молнии или коммутации. Для устройств защиты от перенапряжений (УЗП) ключевыми параметрами являются уровень защиты по напряжению (Up) , номинальный ток разряда (In) и поглощение энергии .

Наиболее практичным является ограничивающее напряжение . Это напряжение, при котором срабатывает устройство защиты от перенапряжения (SPD), отводя энергию импульса на землю. Более низкое ограничивающее напряжение (например, 1,2 кВ) обеспечивает лучшую защиту чувствительной электроники, чем более высокое (например, 2,5 кВ). Но при этом снижается срок службы. Решения Etek по защите от перенапряжений отличаются многоуровневым подходом: устройство типа 1 на входе в сеть с высоким энергетическим рейтингом, способным принять на себя основной удар молнии, за которым следуют устройства типа 2 и 3 с постепенно снижающимися ограничивающими напряжениями, создавая защитную «воронку», которая постепенно подавляет импульс.

Необходимость применения и координации

Вот моё твёрдое убеждение: автономные параметры устройства бессмысленны без учёта контекста применения . «Лучший» автоматический выключатель на бумаге может оказаться неправильным выбором для вашей конкретной электрической системы . Надёжность зависит от системы в целом, а не только от её компонентов.

Здесь первостепенное значение приобретают селективная координация и снижение риска возникновения дугового разряда . Используя кривые TCC и программное обеспечение, мы моделируем сценарии аварийных ситуаций, чтобы обеспечить логическую последовательность срабатывания защитных устройств. Цель состоит в том, чтобы локализовать неисправность на минимально возможном уровне, сохраняя электроэнергию в других местах и, что крайне важно, снижая энергию дугового разряда . Хорошо скоординированная система, использующая устройства с быстрым и предсказуемым временем отключения, может снизить энергию инцидента ниже опасного уровня, напрямую защищая обслуживающий персонал. Техническая поддержка Etek здесь превосходна, помогая клиентам не только выбирать продукцию, но и проектировать более безопасные системы .

Идеальное сочетание технических характеристик и возможностей индивидуальной настройки.

Многие производители продают коробки с техническими характеристиками. Ведущие компании, такие как Etek , предлагают решения, подкрепленные партнерством инженеров. Что меня неизменно ценило, так это их готовность углубляться в мельчайшие детали проекта.

Столкнулись с уникальной проблемой, связанной с токами, богатыми гармониками, от частотно-регулируемых приводов (ЧРП) на водоочистной станции? Стандартные тепловые предохранители могут быть ненадежными. Команда Etek может предложить электронные блоки отключения с фильтрами, настроенными на игнорирование гармоник, фокусируясь только на основном токе 50/60 Гц, который указывает на истинную перегрузку. Это не готовое решение; это защита, разработанная с учетом специфики применения .

Их услуга индивидуальной настройки распространяется на физические характеристики, брендинг и протоколы связи (например, поддержка Modbus и Profinet в одном семействе реле). Такая гибкость гарантирует, что их защитные устройства не только соответствуют техническим параметрам, но и органично интегрируются в существующую систему управления и мониторинга.

Идеальное сочетание технических характеристик и возможностей индивидуальной настройки.

Итак, как же вы, как покупатель или специалист по составлению спецификаций, можете использовать эти знания на практике?

1. Изучите свою систему: определите или рассчитайте доступный ток короткого замыкания в ключевых точках.

2. Определите «почему»: является ли целью исключительно защита оборудования, обеспечение безопасности жизни, непрерывность обслуживания или все три аспекта одновременно? Это позволит расставить приоритеты.

3. Прозрачность спроса: Настаивайте на предоставлении поставщиками четких, проверенных кривых TCC и показателей прерывания энергоснабжения.

4. Мыслите системно, а не с помощью устройств: планируйте координацию и возможность дальнейшего расширения.

5. Партнер, не просто покупайте: выбирайте бренд, такой как Etek , который предлагает предпродажную техническую поддержку для моделирования поведения вашей системы.

Наиболее надежная система электрозащиты представляет собой сбалансированное сочетание строго применяемых технических параметров, глубокого понимания системы и продукции, отличающейся неизменно высоким качеством. Она превращает вашу электроэнергетическую инфраструктуру из уязвимого объекта в предсказуемый, управляемый и безопасный актив.
