Что такое миниатюрный автоматический выключатель (MCB) – руководство по защите

В любом коммерческом помещении — будь то оживленный заводской цех, высотное офисное здание или коммерческая кухня — необъяснимые срабатывания выключателей и внезапные отключения оборудования — это не просто досадные неудобства. Они приводят к дорогостоящим простоям, порче товаров и недовольству персонала. Хуже того, когда выключатели не срабатывают должным образом, это может привести к расплавлению изоляции, повреждению проводки или возгоранию электропроводки.

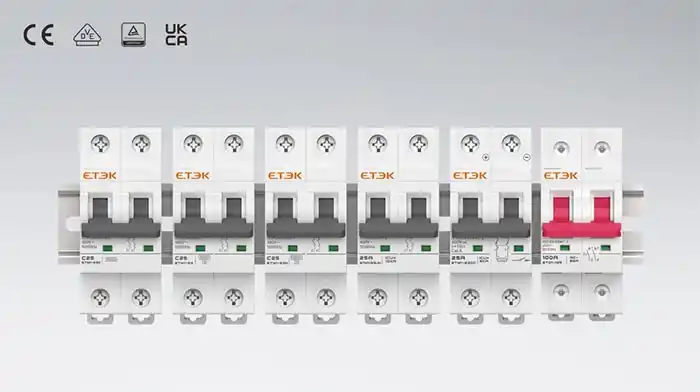

В основе электробезопасности вашего предприятия лежит небольшое, но крайне важное устройство: миниатюрный автоматический выключатель (МСВ). Понимание принципа работы миниатюрного автоматического выключателя — первый шаг к сокращению незапланированных отключений и защите вашего оборудования. В этом руководстве объясняется, как МСВ обнаруживают перегрузки и короткие замыкания с помощью термомагнитного механизма отключения , помогая руководителям предприятий и электрикам поддерживать более безопасные и надежные электрощиты в коммерческих зданиях.

Основные функции автоматического выключателя в распределительном щите коммерческого предприятия.

Прежде чем углубляться в принцип работы автоматического выключателя, полезно понять его роль в распределительном щите. В типичном коммерческом электрощитке автоматический выключатель располагается после главного выключателя, но перед отдельными цепями ответвления.

Автоматический выключатель против традиционного предохранителя

Традиционные предохранители обеспечивают одноразовую защиту: при возникновении неисправности плавкий элемент плавится и его необходимо заменять. Это приводит к задержкам в техническом обслуживании и требует наличия запасных предохранителей. Автоматический выключатель, напротив, многоразовый. При срабатывании из-за неисправности его достаточно просто перевести в положение «включено» — замена не требуется. Уже одно это может сэкономить часы простоя в коммерческом помещении.

Типичные рейтинги, с которыми вы столкнетесь

В большинстве коммерческих ответвленных цепей используются автоматические выключатели со следующими распространенными характеристиками:

• Номинальный ток: от 6А до 63А

• Отключающая способность: 6 кА или 10 кА

• Кривые маршрутизации: B, C или D

Автоматический выключатель обнаруживает два типа неисправностей: перегрузку и короткое замыкание.

Автоматический выключатель предназначен для реагирования на два различных состояния перегрузки по току: перегрузку и короткое замыкание. Понимание этой разницы помогает диагностировать причину срабатывания выключателя.

Перегрузка происходит, когда ток превышает номинальный ток автоматического выключателя, но остается ниже экстремальных уровней короткого замыкания. Это случается, когда слишком много устройств работают одновременно на одной и той же цепи — например, два портативных обогревателя подключены к удлинителю. Перегрузки постепенно приводят к выделению тепла и могут длиться секунды или минуты, прежде чем сработает выключатель.

Короткое замыкание гораздо опаснее. Оно происходит, когда проводник под напряжением напрямую соприкасается с нейтралью или заземлением, создавая путь с практически нулевым сопротивлением. В результате ток может за миллисекунды подскочить до тысяч ампер. Без мгновенной защиты это вызовет взрывное искрение, расплавление проводников и, вероятно, пожар.

Автоматический выключатель справляется с обоими состояниями, используя два независимых внутренних механизма, работающих совместно.

Внутри автоматического выключателя — как работают вместе тепловое и магнитное срабатывание защиты.

Чтобы понять принцип работы миниатюрного автоматического выключателя , необходимо заглянуть внутрь литого корпуса. Фактическое срабатывание обеспечивают два компонента: тепловой выключатель для защиты от перегрузок и магнитный выключатель для защиты от короткого замыкания.

Термозащита – для защиты от перегрузки

Биметаллическая полоска изготовлена из двух разных металлов, соединенных вместе. Каждый металл расширяется с разной скоростью при нагревании. При длительной перегрузке ток, протекающий через полоску, нагревает ее. Неравномерное расширение приводит к медленному изгибанию полоски. При изгибе она освобождает подпружиненную защелку, позволяя контактам выключателя разомкнуться.

Основные характеристики термического воздействия:

• Задержка срабатывания: чем сильнее перегрузка, тем быстрее срабатывает датчик.

• Чувствительность к температуре: температура окружающей среды влияет на скорость срабатывания.

• Защищает изоляцию проводов: предотвращает постепенный перегрев, который приводит к разрушению ПВХ или резиновой изоляции.

Магнитный выключатель – для защиты от короткого замыкания

Для защиты от короткого замыкания скорость имеет решающее значение. Магнитный расцепитель использует соленоидную катушку — несколько витков толстой проволоки вокруг подвижного поршня. Когда через катушку протекает мощный ток короткого замыкания, он создает сильное магнитное поле, которое мгновенно притягивает поршень. Поршень ударяет по тому же защелкивающему механизму, размыкая контакты менее чем за 10 миллисекунд.

Основные характеристики магнитного срабатывания:

• Мгновенно: без преднамеренной задержки.

• Срабатывает на основе порогового значения тока: активируется только при превышении заданного кратного значения номинального тока.

• Тушение электрической дуги: Быстрое размыкание контактов в сочетании с дугогасителем обеспечивает безопасное гашение электрической дуги.

Как они работают вместе: При умеренной перегрузке магнитный расцепитель не срабатывает — ток слишком мал. Биметаллическая пластина берет на себя функцию отключения, срабатывая через несколько секунд. При коротком замыкании магнитный расцепитель реагирует немедленно, полностью отключая тепловой элемент. Именно такая конструкция с двойным срабатыванием делает автоматический выключатель таким эффективным .

Реальный пример защиты с помощью автоматических выключателей в коммерческой кухне.

Давайте рассмотрим типичную ситуацию на профессиональной кухне, чтобы увидеть оба режима защиты в действии.

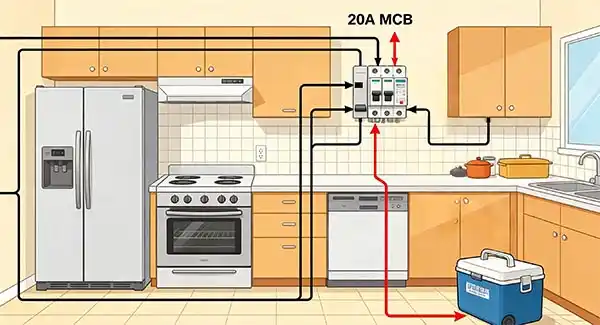

Схема подключения: Один автоматический выключатель типа C на 20 А защищает ответвленную цепь, питающую:

• Один встроенный холодильник

• Одна конвекционная печь

• Одна посудомоечная машина, встроенная в столешницу.

Ситуация перегрузки: Во время обеденного часа пик персонал одновременно включает духовку, посудомоечную машину и холодильник, а также использует переносной шкафчик для хранения продуктов, подключенный к той же цепи. Общий ток достигает 26 А — выше номинального значения в 20 А, но значительно ниже порога короткого замыкания. Биметаллическая полоска нагревается. Примерно через 30 секунд она изгибается настолько, что срабатывает автоматический выключатель. Кухня теряет питание этой цепи, но выключатель предотвращает перегрев проводки сечением 14 AWG, что может привести к расплавлению изоляции и возгоранию за стенами.

Ситуация с коротким замыканием: Рабочий по техническому обслуживанию случайно закручивает винт в шнур питания посудомоечной машины, соединяя фазный и нейтральный провода. Мгновенный ток резко возрастает до 800 А. Магнитный расцепитель срабатывает менее чем за 0,01 секунды. Контакты размыкаются, гася дугу до того, как возникнет пламя. Холодильник и духовка отключаются, но предотвращается потенциально катастрофический пожар.

Почему это важно для вашего предприятия: Такая же защита распространяется на цепи освещения, сетевые фильтры центров обработки данных и производственное оборудование. Каждый раз, когда автоматический выключатель срабатывает без видимых признаков задымления или перегрева, это, скорее всего, спасает ваше предприятие от гораздо более серьезной проблемы.

Часто задаваемые вопросы о работе автоматических выключателей.

В1: Может ли автоматический выключатель сработать без видимой перегрузки?

Да. К распространённым причинам относятся:

• Пусковой ток двигателя: Большие двигатели потребляют в 6–10 раз больший ток, чем их рабочий ток, в течение нескольких циклов. Если несколько двигателей запускаются одновременно, суммарный пусковой ток может имитировать короткое замыкание и вызвать срабатывание магнитного элемента.

• Ненадежные соединения: Ненадежно закрученный клеммный винт внутри панели создает тепло, которое передается на автоматический выключатель, вызывая срабатывание защиты от перегрева даже при нормальном токе.

• Износ выключателя: После многих лет эксплуатации и многочисленных срабатываний биметаллическая полоска может ослабеть, вызывая ложные срабатывания при низких токах.

В2: Что произойдет, если я установлю автоматический выключатель с номинальным током, превышающим номинал провода?

Это представляет собой серьезную пожарную опасность. Например, установка автоматического выключателя на 32 А на провод сечением 2,5 мм² приведет к перегреву провода и потенциальному расплавлению его изоляции задолго до срабатывания теплового датчика выключателя. Автоматический выключатель не защитит цепь — слабым звеном станет провод. Всегда подбирайте номинал автоматического выключателя в соответствии с наименьшим сечением провода в цепи.

В3: Как часто следует проверять автоматические выключатели в коммерческом здании?

Проведение планового функционального тестирования установленного оборудования зачастую затруднительно. Вместо этого рекомендуются следующие меры:

• Ежегодная проверка: Пригласите профессионального электрика для проведения тепловизионной проверки распределительного щита. Если на входящих или исходящих клеммах автоматического выключателя обнаружены «горячие точки», это указывает на ослабление проводки или аномальное внутреннее сопротивление.
• После срабатывания автоматического выключателя: Если автоматический выключатель сработал из-за короткого замыкания, рекомендуется заменить устройство. Высокие токи короткого замыкания могут вызвать повреждение внутренних контактов в автоматическом выключателе, даже если впоследствии устройство, казалось бы, перезагрузилось и работает нормально.

Краткое изложение и дальнейшие шаги для руководителей объектов

Понимание принципа работы миниатюрного автоматического выключателя кардинально меняет подход к решению электрических проблем. Вместо того чтобы просто сбросить сработавший выключатель и надеяться на лучшее, теперь вы можете диагностировать, была ли причиной постепенная перегрузка или опасное короткое замыкание.

Три неотложных действия для вашего предприятия:

1. Регистрируйте каждое срабатывание защиты. Записывайте дату, местоположение цепи и какое оборудование работало. Если вы наблюдаете повторяющиеся срабатывания защиты от перегрузки на одной и той же цепи, решение состоит в перераспределении нагрузки или добавлении новой ответвленной цепи, а не в установке автоматического выключателя большей мощности.

2. Никогда не пытайтесь сбросить устройство силой. Если автоматический выключатель срабатывает сразу после сброса, не удерживайте рычаг в положении «включено». Это указывает на постоянное короткое замыкание или замыкание на массу. Вызовите квалифицированного электрика.

3. Проверяйте номинальные параметры во время технического обслуживания. При замене автоматического выключателя необходимо точно подобрать аналог: тот же номинальный ток, ту же кривую срабатывания и как минимум ту же отключающую способность. Замена на устройство с более высоким номинальным током или меньшей отключающей способностью ставит под угрозу безопасность.

Для получения помощи в выборе подходящего автоматического выключателя для коммерческого освещения, систем отопления, вентиляции и кондиционирования воздуха или кухонных цепей, а также для запроса тепловизионного обследования вашей панели , свяжитесь с нашей технической командой. Хорошо защищенное помещение — это то, где автоматические выключатели срабатывают преднамеренно, а не случайно.
