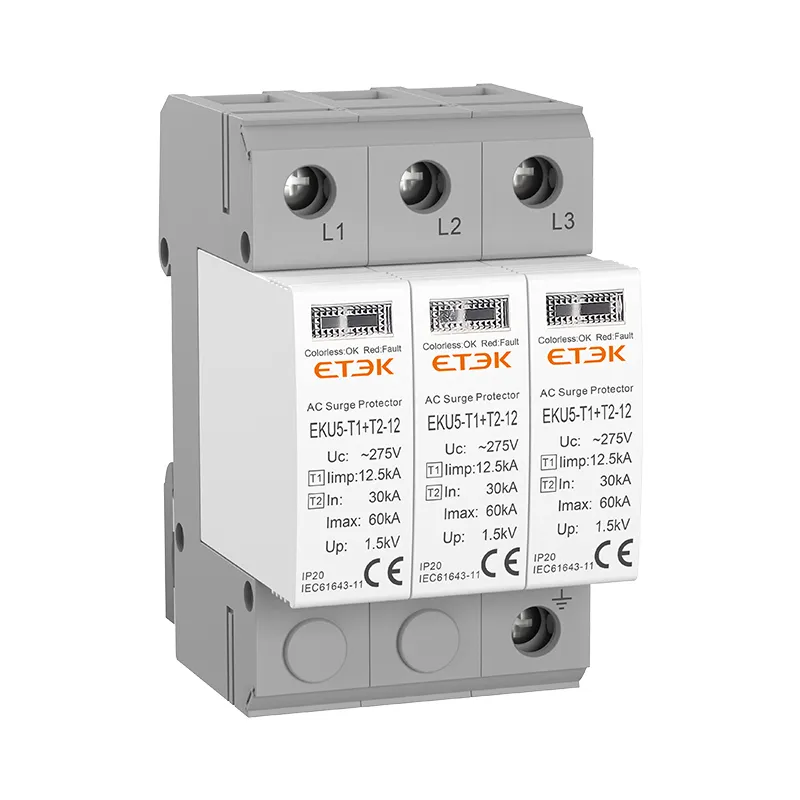

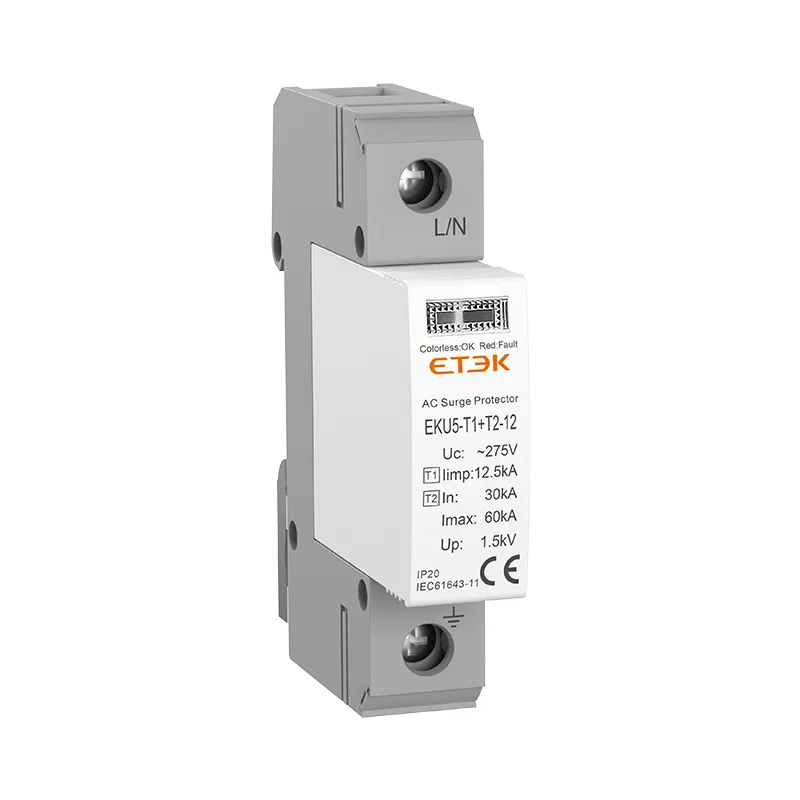

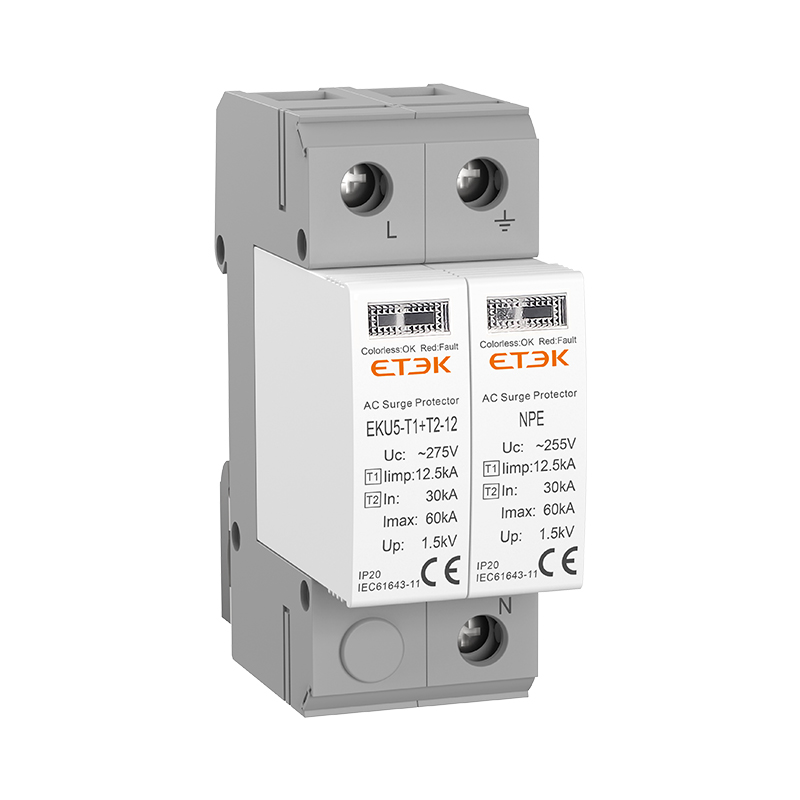

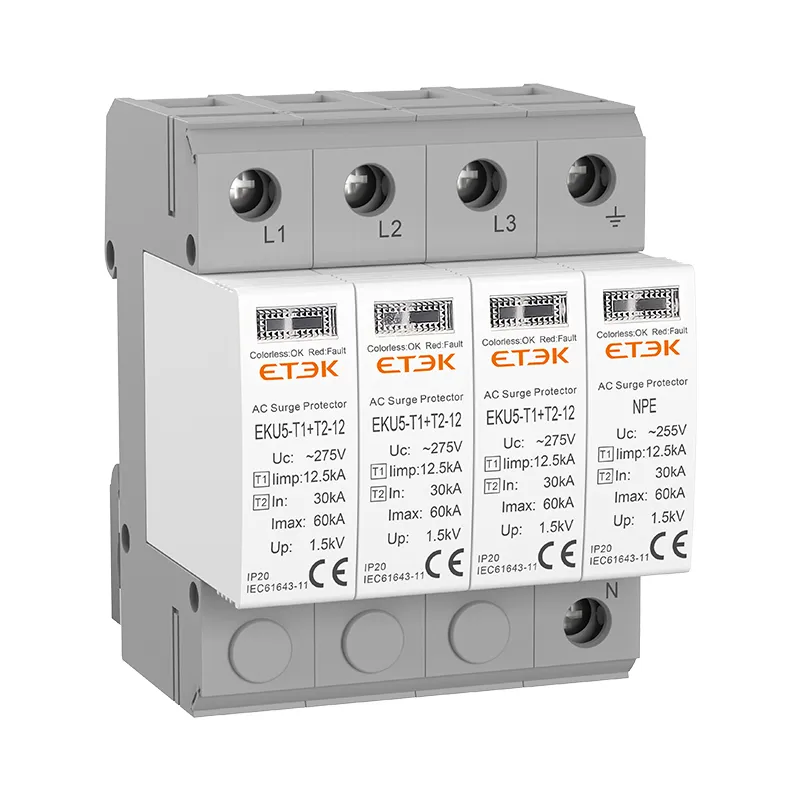

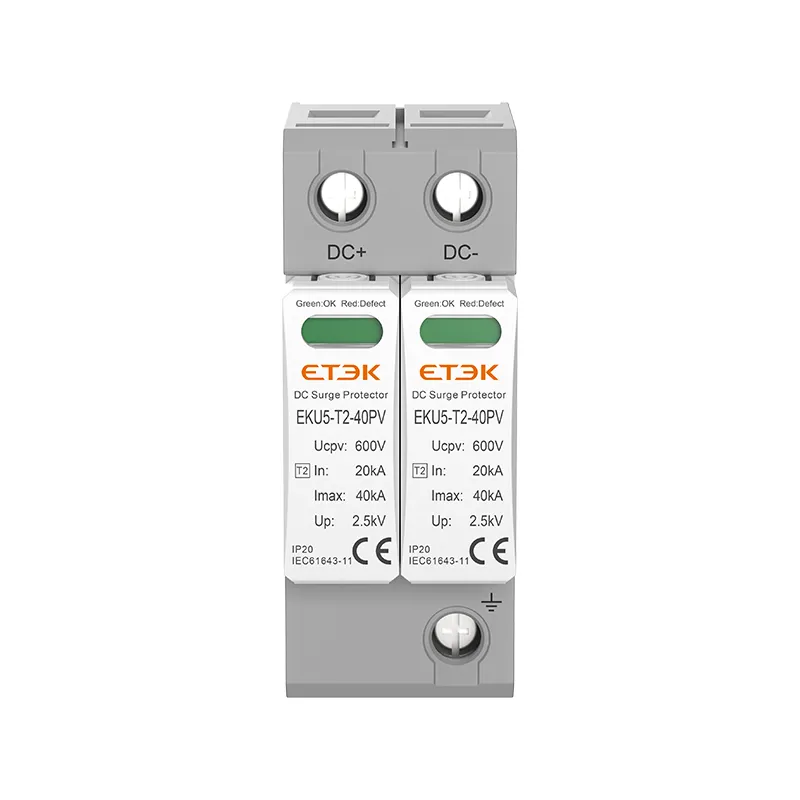

EKU5 Тип 2 DC SPD, Imax 40kA, Класс II PV Устройство защиты от перенапряжения
Запросить
● Стандарт: IEC/EN 61643-11
● Номинал импульсного напряжения: Iimp=до 12,5 кА (10/350 мкс), In=до 30 кА (8/20 мкс)
● Категория IEC/EN: Класс I+II / Тип 1+2
● Максимальное постоянное рабочее напряжение: от 150 В до 385 В переменного тока
● Корпус: съемная конструкция
EKU5-T1+T2-12 — это серия устройств защиты от перенапряжения переменного тока Iimp 12,5 кА класса I+II, предназначенных для защиты от непрямых и прямых ударов молнии низкой интенсивности. Эти УЗИП оснащены высокоэнергетическими металлооксидными варисторами, обеспечивающими малое время отклика и характеристики, подходящие для защиты как класса I, так и класса II. Модульная конструкция со вставными вставками позволяет легко и быстро заменять функциональные модули в случае, если срок службы MOV подходит к концу из-за высокой интенсивности или частых пиков перенапряжения.
| Количество полюсов | 1П | 2П | 3П | 4П | 1P+NPE | 3P+НПЭ |
| Сетевые системы | TN-S,TN-C,TT(только LN) | TN-S | TN-C | TN-S | TT,TN-S | |
| Режим защиты | L-PE,N-PE(только TN-S), L-PEN,LN | L-ПЭ,N-ПЭ | L-PEN | L-ПЭ,N-ПЭ | ЛН,Н-ПЭ | |
| Защитные элементы | Высокоэнергетический MOV | Высокоэнергетический MOV и GDT | ||||
| Макс. постоянное рабочее переменное напряжение | Uc(ЛН) | 150В | 275В | 320В | 385В |
| Uc(N-PE) | 255В | ||||
| Импульсный ток разряда (10/350 мкс) | хромать | 12,5 кА | |||
| Номинальный ток разряда (8/20 мкс) | В | 30кА | |||
| Максимальный ток разряда (8/20 мкс) | Имакс | 60кА | |||
| Уровень защиты напряжения (LN)/(N-PE) | Вверх | 1,2кВ/1,5кВ | 1,5кВ/1,5кВ | 1,6кВ/1,5кВ | 1,8кВ/1,5кВ |
| Уровень защиты по напряжению 5кА | ≤0,6 кВ | ≤1,0 кВ | ≤1,2 кВ | ≤1,3 кВ | |
| Время отклика (LN)/(N-PE) | тА | ≤25нс/≤100нс | |||
| Диапазон рабочих температур | вт | -40℃ до +80℃ | |||
| Макс. запасной предохранитель | 160А гЛ/гГ | ||||
| Индикация рабочего состояния/неисправности | Зеленый/красный (LN), желтый (N-PE) | ||||
| Площадь поперечного сечения (мин.)/(макс.) | 4мм²/35мм² | ||||
| Для монтажа на | 35-мм DIN-рейка | ||||
| Прилагаемый материал | Термопластик UL94-V0 | ||||
| Степень защиты | IP20 (встроенный) | ||||

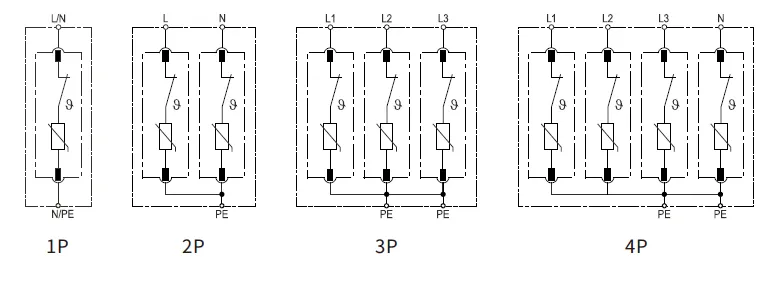

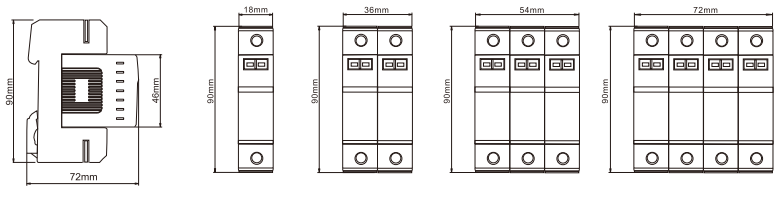

-Basic-circuit-Diagram.webp)

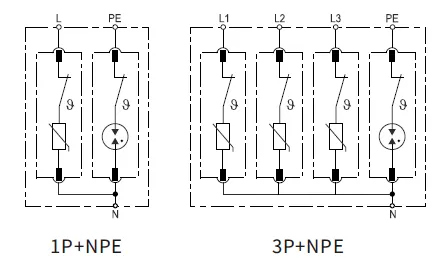

-Basic-Circuit-Diagram.webp)
| Количество поляков | Макс. непрерывное рабочее напряжение переменного тока | |||
| 150V | 275V | 320V | 385V | |
| 1P | EKU5-T1+T2-12-1P150 | EKU5-T1+T2-12-1P275 | EKU5-T1+T2-12-1P320 | EKU5-T1+T2-12-1P385 |
| 2P | EKU5-T1+T2-12-2P150 | EKU5-T1+T2-12-2P275 | EKU5-T1+T2-12-2P320 | EKU5-T1+T2-12-2P385 |
| 3P | EKU5-T1+T2-12-3P150 | EKU5-T1+T2-12-3P275 | EKU5-T1+T2-12-3P320 | EKU5-T1+T2-12-3P385 |
| 4P | EKU5-T1+T2-12-4P150 | EKU5-T1+T2-12-4P275 | EKU5-T1+T2-12-4P320 | EKU5-T1+T2-12-4P385 |
| 1P+NPE | EKU5-T1+T2-12-1PN150 | EKU5-T1+T2-12-1PN275 | EKU5-T1+T2-12-1PN320 | EKU5-T1+T2-12-1PN385 |
| 3P+NPE | EKU5-T1+T2-12-3PN150 | EKU5-T1+T2-12-3PN275 | EKU5-T1+T2-12-3PN320 | EKU5-T1+T2-12-3PN385 |
| С дистанционной сигнализацией | ||||
| 1P | EKU5-T1+T2-12-1P150S | EKU5-T1+T2-12-1P275S | EKU5-T1+T2-12-1P320S | EKU5-T1+T2-12-1P385S |
| 2P | EKU5-T1+T2-12-2P150S | EKU5-T1+T2-12-2P275S | EKU5-T1+T2-12-2P320S | EKU5-T1+T2-12-2P385S |
| 3P | EKU5-T1+T2-12-3P150S | EKU5-T1+T2-12-3P275S | EKU5-T1+T2-12-3P320S | EKU5-T1+T2-12-3P385S |
| 4P | EKU5-T1+T2-12-4P150S | EKU5-T1+T2-12-4P275S | EKU5-T1+T2-12-4P320S | EKU5-T1+T2-12-4P385S |
| 1P+NPE | EKU5-T1+T2-12-1PN150S | EKU5-T1+T2-12-1PN275S | EKU5-T1+T2-12-1PN320S | EKU5-T1+T2-12-1PN385S |
| 3P+NPE | EKU5-T1+T2-12-3PN150S | EKU5-T1+T2-12-3PN275S | EKU5-T1+T2-12-3PN320S | EKU5-T1+T2-12-3PN385S |
