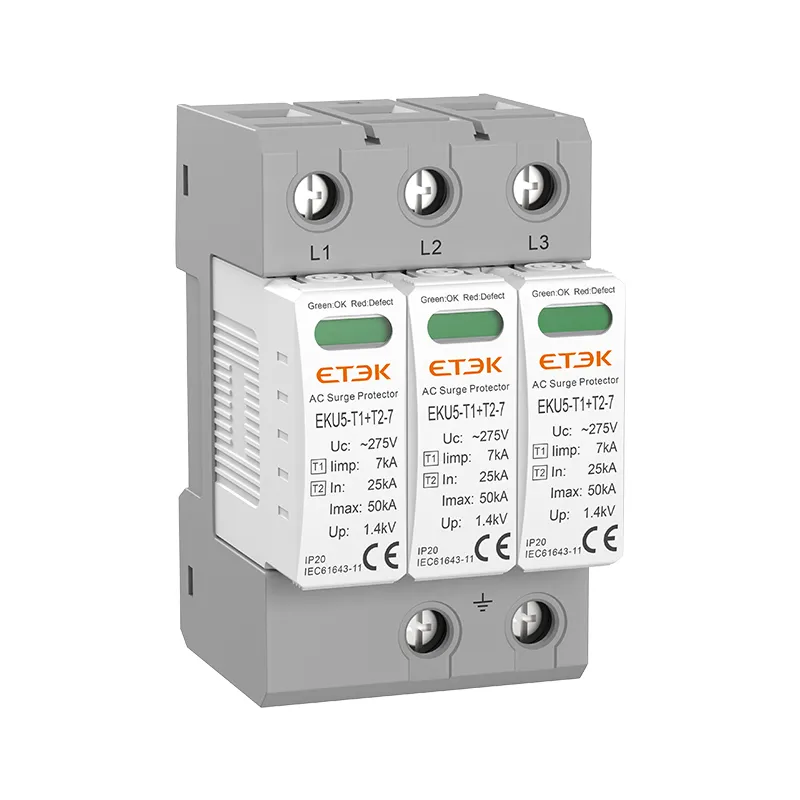

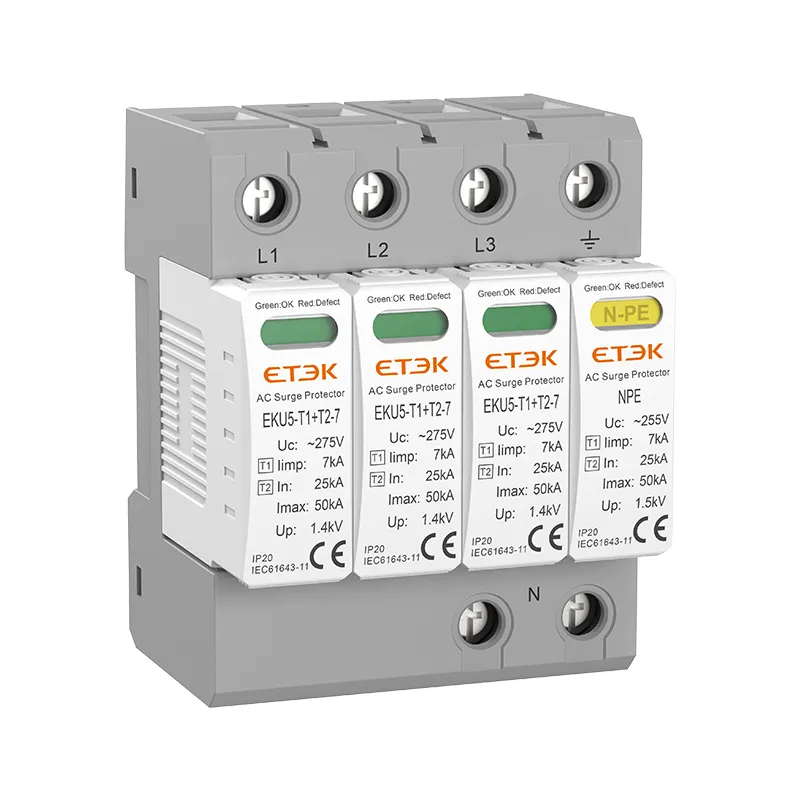

EKU5 Тип 1+2 УЗП переменного тока, Iimp 7kA, устройство защиты от перенапряжения класса I+II

EKU5-T1+T2-7 — это тип 1+2 ac spd. Изделие также поддерживает удаленную сигнализацию, эта серия — инновационная технология отключения и размыкания. Максимальное непрерывное рабочее переменное напряжение достигает 440 В, импульсный ток молнии достигает 7 кА.

● Стандарт: IEC/EN 61643-11
● Номинальный уровень импульса: Iimp=7 кА (10/350 мкс), In=25 кА (8/20 мкс)
● Категория IEC/EN: Класс I+II / Тип 1+2
● Макс. постоянное рабочее напряжение: 150, 275, 320, 385, 440 В
● Корпус: съемная конструкция

Запросить сейчас PDF

Обзор продукта

Описание

EKU5-T1+T2-7 — это серия устройств защиты от перенапряжения переменного тока Iimp 7kA класса I+II, предназначенных для защиты от непрямых и прямых ударов молнии низкой интенсивности. Эти УЗИП оснащены высокоэнергетическими металлооксидными варисторами, обеспечивающими малое время отклика и характеристики, подходящие для защиты как класса I, так и класса II. Модульная конструкция со вставными вставками позволяет легко и быстро заменять функциональные модули в случае, если срок службы MOV подходит к концу из-за высокой интенсивности или частых пиков перенапряжения.

Технические параметры

Технические данные

Таблица 1

Количество полюсов	1П	2П	3П	4П	1P+NPE	3P+НПЭ
Сетевые системы	TN-S, TN-C, TT(только LN)	TN-S	TN-C	TN-S	TT, TN-S
Режим защиты	L-PE, N-PE(только TN-S), L-PEN, LN	L-ПЭ, N-ПЭ	L-PEN	L-ПЭ, N-ПЭ	ЛН, Н-ПЭ
Защитные элементы	Высокоэнергетический MOV				Высокоэнергетический MOV и GDT

Таблица 2

Максимальное непрерывное рабочее напряжение (LN)	УК	150В	275В	320В	385В	440В
Максимальное постоянное рабочее напряжение (N-PE)	УК	255В
Импульсный ток разряда (10/350 мкс)	Имп	7кА
Номинальный ток разряда (8/20 мкс)	В	25кА
Максимальный ток разряда (8/20 мкс)	Имакс	50кА
Уровень защиты напряжения (LN)/(N-PE)	Вверх	1,2кВ/1,5кВ	1,4кВ/1,5кВ	1,6кВ/1,5кВ	1,8кВ/1,5кВ	2,0кВ/1,5кВ
Уровень защиты по напряжению 5кА	Вверх	1,0 кВ	1,2 кВ	1,4 кВ	1,5 кВ	1,6 кВ
Время отклика (LN)/(N-PE)	тА	≤25нс/≤100нс
Диапазон рабочих температур	вт	-40℃ до +80℃
Макс. Резервный предохранитель		160 А гЛ/гГ
Индикация рабочего состояния/неисправности		Зеленый/красный (LN), желтый (N-PE)
Площадь поперечного сечения (мин.)/(макс.)		4мм²/35мм²
Монтаж		DIN-рейка 35 мм, EN 60715
Материал корпуса		Термопластик UL94-V0
Степень защиты		IP20 (встроенный)

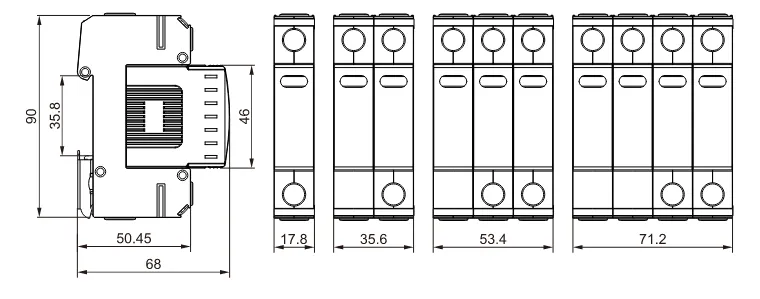

Размеры

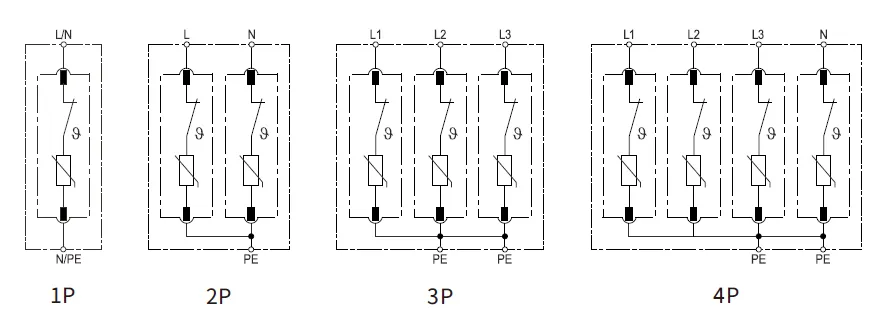

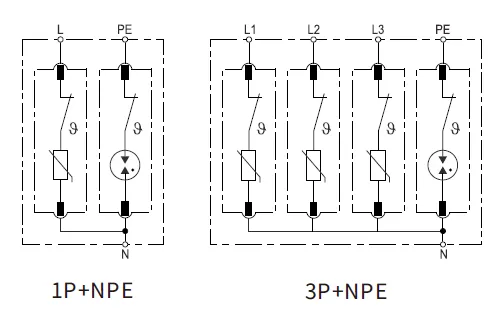

Принципиальная электрическая схема

Размер установки

Форма выбора продукта

Количество поляков	Макс. непрерывное рабочее напряжение переменного тока
Количество поляков	150V	275V	320V	385V	440V
1P	EKU5-T1+T2-7-1P150	EKU5-T1+T2-7-1P275	EKU5-T1+T2-7-1P320	EKU5-T1+T2-7-1P385	EKU5-T1+T2-7-1P440
2P	EKU5-T1+T2-7-2P150	EKU5-T1+T2-7-2P275	EKU5-T1+T2-7-2P320	EKU5-T1+T2-7-2P385	EKU5-T1+T2-7-2P440
3P	EKU5-T1+T2-7-3P150	EKU5-T1+T2-7-3P275	EKU5-T1+T2-7-3P320	EKU5-T1+T2-7-3P385	EKU5-T1+T2-7-3P440
4P	EKU5-T1+T2-7-4P150	EKU5-T1+T2-7-4P275	EKU5-T1+T2-7-4P320	EKU5-T1+T2-7-4P385	EKU5-T1+T2-7-4P440
1P+NPE	EKU5-T1+T2-7-1PN150	EKU5-T1+T2-7-1PN275	EKU5-T1+T2-7-1PN320	EKU5-T1+T2-7-1PN385	EKU5-T1+T2-7-1PN440
3P+NPE	EKU5-T1+T2-7-3PN150	EKU5-T1+T2-7-3PN275	EKU5-T1+T2-7-3PN320	EKU5-T1+T2-7-3PN385	EKU5-T1+T2-7-3PN440
С дистанционной сигнализацией
1P	EKU5-T1+T2-7-1P150S	EKU5-T1+T2-7-1P275S	EKU5-T1+T2-7-1P320S	EKU5-T1+T2-7-1P385S	EKU5-T1+T2-7-1P440S
2P	EKU5-T1+T2-7-2P150S	EKU5-T1+T2-7-2P275S	EKU5-T1+T2-7-2P320S	EKU5-T1+T2-7-2P385S	EKU5-T1+T2-7-2P440S
3P	EKU5-T1+T2-7-3P150S	EKU5-T1+T2-7-3P275S	EKU5-T1+T2-7-3P320S	EKU5-T1+T2-7-3P385S	EKU5-T1+T2-7-3P440S
4P	EKU5-T1+T2-7-4P150S	EKU5-T1+T2-7-4P275S	EKU5-T1+T2-7-4P320S	EKU5-T1+T2-7-4P385S	EKU5-T1+T2-7-4P440S
1P+NPE	EKU5-T1+T2-7-1PN150S	EKU5-T1+T2-7-1PN275S	EKU5-T1+T2-7-1PN320S	EKU5-T1+T2-7-1PN385S	EKU5-T1+T2-7-1PN440S
3P+NPE	EKU5-T1+T2-7-3PN150S	EKU5-T1+T2-7-3PN275S	EKU5-T1+T2-7-3PN320S	EKU5-T1+T2-7-3PN385S	EKU5-T1+T2-7-3PN440S
