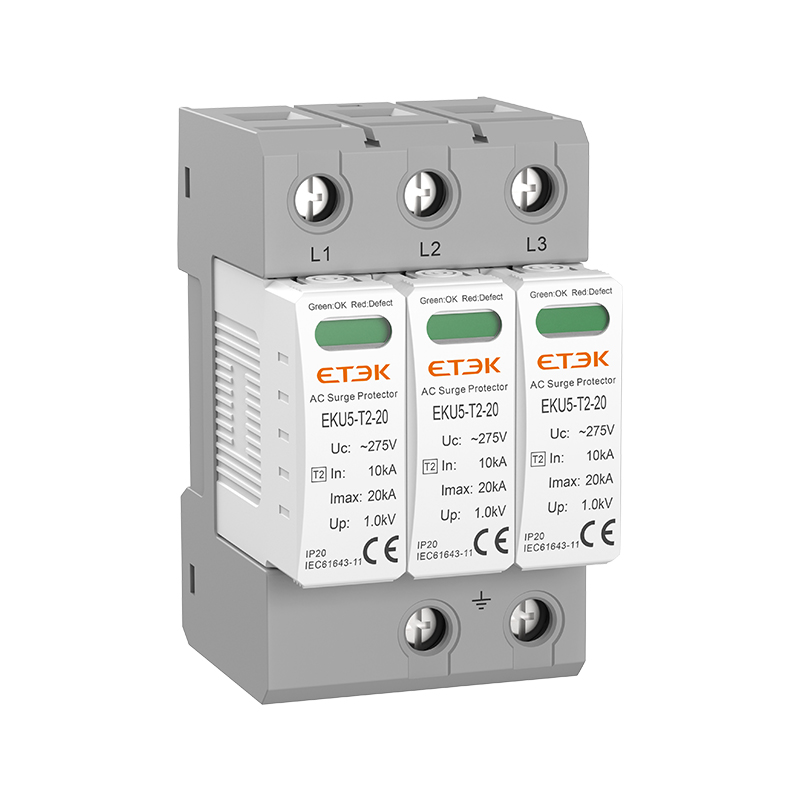

Устройство защиты от перенапряжения переменного тока EKU5 Type 2, Imax 20kA, класс II AC SPD

EKU5-T2-20 — это тип 2 АС spd, продукт также поддерживает удаленную сигнализацию, эта серия — инновационная технология отключения и размыкания. Максимальное непрерывное рабочее напряжение переменного тока достигает 440 В, максимальный ток разряда достигает 20 кА.

● Стандарт: IEC/EN 61643-11
● Номинальная мощность импульса: Imax=20 кА (8/20 мкс)
● Категория IEC/EN: Тип 2/Класс II
● Макс. постоянное рабочее напряжение: 150, 275, 320, 385, 440 В
● Корпус: съемная конструкция

Обзор продукта

Модульные устройства защиты от перенапряжения EKU5-T2-20 Тип 2 обеспечивают защиту оборудования, подключенного к низковольтным источникам питания переменного тока, защищая от переходного перенапряжения, вызванного локальными ударами молнии или переключением электрических индуктивных или емкостных нагрузок. Они доступны с соединительными базами для монтажа на DIN-рейку в 1, 2, 3 или 4 модулях, что позволяет легко подключать выбранные модули защиты от перенапряжения.

Технические параметры

Технические данные

Таблица 1

Количество полюсов	1П	2П	3П	4П	1P+NPE	3P+НПЭ
Сетевые системы	TN-S, TN-C, TT(только LN)	TN-S	TN-C	TN-S	TT, TN-S
Режим защиты	L-PE, N-PE(только TN-S), L-PEN, LN	L-ПЭ, N-ПЭ	L-PEN	L-ПЭ, N-ПЭ	ЛН, Н-ПЭ
Защитные элементы	Высокоэнергетический MOV				Высокоэнергетический MOV и GDT

Таблица 2

Максимальное непрерывное рабочее напряжение (LN)	УК	150В	275В	320В	385В	440В
Максимальное постоянное рабочее напряжение (N-PE)	УК	255В
Номинальный ток разряда (8/20 мкс) (LN)/(N-PE)	В	10кА
Максимальный ток разряда (8/20 мкс) (LN)/(N-PE)	Имакс	20кА
Уровень защиты напряжения (LN)/(N-PE)	Вверх	0,8кВ/1,5кВ	1,0кВ/1,5кВ	1,2кВ/1,5кВ	1,45кВ/1,5кВ	1,6кВ/1,5кВ
Уровень защиты по напряжению 5кА	Вверх	0,5 кВ	0,8 кВ	1,0 кВ	1,2 кВ	1,4 кВ
Время отклика (LN)/(N-PE)	тА	≤25нс/≤100нс
Диапазон рабочих температур	вт	-40℃ до +80℃
Макс. Резервный предохранитель		125 А гЛ/гГ
Индикация рабочего состояния/неисправности		Зеленый/красный (LN), желтый (N-PE)
Площадь поперечного сечения (мин.)/(макс.)		4мм²/35мм²
Монтаж		DIN-рейка 35 мм, EN 60715
Материал корпуса		Термопластик UL94-V0
Степень защиты		IP20 (встроенный)

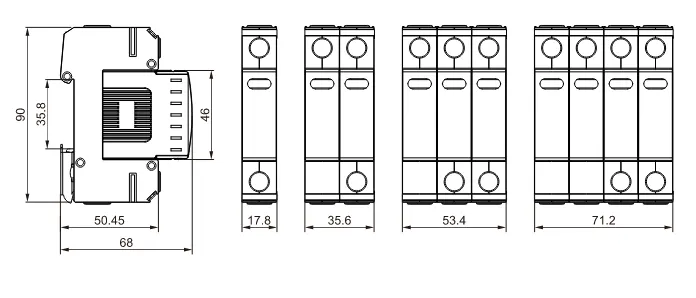

Размеры

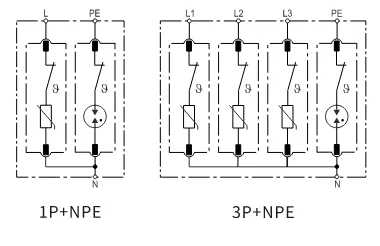

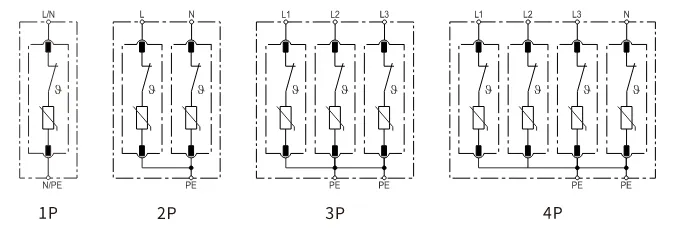

Принципиальная электрическая схема

Размер установки

Форма выбора продукта

No. of Poles	Max. Continuous Operating AC Voltage
No. of Poles	150V	275V	320V	385V	440V
1P	EKU5-T2-20-1P150	EKU5-T2-20-1P275	EKU5-T2-20-1P320	EKU5-T2-20-1P385	EKU5-T2-20-1P440
2P	EKU5-T2-20-2P150	EKU5-T2-20-2P275	EKU5-T2-20-2P320	EKU5-T2-20-2P385	EKU5-T2-20-2P440
3P	EKU5-T2-20-3P150	EKU5-T2-20-3P275	EKU5-T2-20-3P320	EKU5-T2-20-3P385	EKU5-T2-20-3P440
4P	EKU5-T2-20-4P150	EKU5-T2-20-4P275	EKU5-T2-20-4P320	EKU5-T2-20-4P385	EKU5-T2-20-4P440
1P+NPE	EKU5-T2-20-1PN150	EKU5-T2-20-1PN275	EKU5-T2-20-1PN320	EKU5-T2-20-1PN385	EKU5-T2-20-1PN440
3P+NPE	EKU5-T2-20-3PN150	EKU5-T2-20-3PN275	EKU5-T2-20-3PN320	EKU5-T2-20-3PN385	EKU5-T2-20-3PN440
With Remote Signaling
1P	EKU5-T2-20-1P150S	EKU5-T2-20-1P275S	EKU5-T2-20-1P320S	EKU5-T2-20-1P385S	EKU5-T2-20-1P440S
2P	EKU5-T2-20-2P150S	EKU5-T2-20-2P275S	EKU5-T2-20-2P320S	EKU5-T2-20-2P385S	EKU5-T2-20-2P440S
3P	EKU5-T2-20-3P150S	EKU5-T2-20-3P275S	EKU5-T2-20-3P320S	EKU5-T2-20-3P385S	EKU5-T2-20-3P440S
4P	EKU5-T2-20-4P150S	EKU5-T2-20-4P275S	EKU5-T2-20-4P320S	EKU5-T2-20-4P385S	EKU5-T2-20-4P440S
1P+NPE	EKU5-T2-20-1PN150S	EKU5-T2-20-1PN275S	EKU5-T2-20-1PN320S	EKU5-T2-20-1PN385S	EKU5-T2-20-1PN440S
3P+NPE	EKU5-T2-20-3PN150S	EKU5-T2-20-3PN275S	EKU5-T2-20-3PN320S	EKU5-T2-20-3PN385S	EKU5-T2-20-3PN440S
