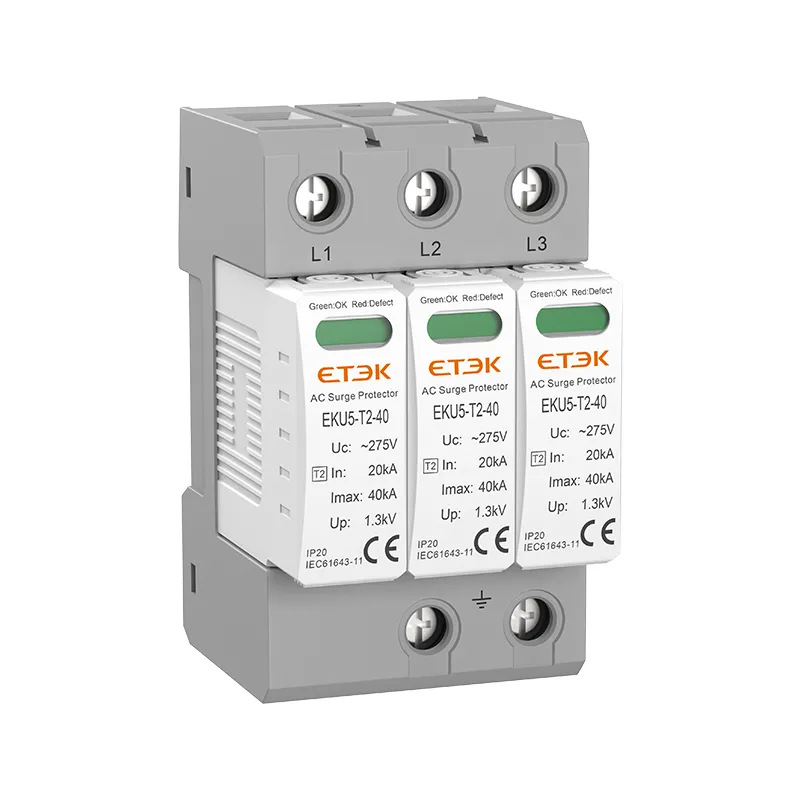

Устройство защиты от перенапряжения постоянного тока EKU5 Тип 1+2, Imax 40 кА, класс I+II DC SPD 500 В, 1000 В, 1500 В
Запросить
● Стандарт: IEC/EN 61643-11
● Номинальная мощность импульса: Imax=40 кА (8/20 мкс)
● Категория IEC/EN: Класс II / Тип 2
● Макс. постоянное рабочее напряжение: 150, 275, 320, 385, 440 В
● Корпус: съемная конструкция
Устройство защиты от перенапряжения переменного тока EKU5-T2-40 — это устройство класса II, предназначенное для защиты от переходных перенапряжений, возникающих при быстрых коммутационных операциях или непрямых ударах молнии. Оно может отводить индуцированные скачки напряжения (8/20 мкс) и подходит для использования в качестве второго уровня защиты в распределительных панелях питания с защитами типа 1 или в качестве первого уровня защиты для приложений, не подвергающихся непосредственно ударам молнии и не имеющих внешней системы молниезащиты.
| Количество полюсов | 1П | 2П | 3П | 4П | 1P+NPE | 3P+НПЭ |
| Сетевые системы | TN-S, TN-C, TT(только LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Режим защиты | L-PE, N-PE(только TN-S), L-PEN, LN | L-ПЭ, N-ПЭ | L-PEN | L-ПЭ, N-ПЭ | ЛН, Н-ПЭ | |
| Защитные элементы | Высокоэнергетический MOV | Высокоэнергетический MOV и GDT | ||||
| Максимальное постоянное рабочее напряжение (LN) | УК | 150В | 275В | 320В | 385В | 440В |
| Максимальное постоянное рабочее напряжение (N-PE) | УК | 255В | ||||
| Номинальный ток разряда (8/20 мкс) (LN)/(N-PE) | В | 20кА | ||||
| Максимальный ток разряда (8/20 мкс) (LN)/(N-PE) | Имакс | 40кА | ||||
| Уровень защиты напряжения (LN)/(N-PE) | Вверх | 0,8кВ/1,5кВ | 1,3кВ/1,5кВ | 1,5кВ/1,5кВ | 1,8кВ/1,5кВ | 2,0кВ/1,5кВ |
| Уровень защиты по напряжению 5кА | Вверх | 0,6 кВ | 1,0 кВ | 1,2 кВ | 1,4 кВ | 1,6 кВ |
| Время отклика (LN)/(N-PE) | тА | ≤25нс/≤100нс | ||||
| Диапазон рабочих температур | вт | -40℃ до +80℃ | ||||
| Макс. Резервный предохранитель | 125 А гЛ/гГ | |||||
| Индикация рабочего состояния/неисправности | Зеленый/красный (LN), желтый (N-PE) | |||||
| Площадь поперечного сечения (мин.)/(макс.) | 4мм²/35мм² | |||||
| Монтаж | DIN-рейка 35 мм, EN 60715 | |||||
| Материал корпуса | Термопластик UL94-V0 | |||||
| Степень защиты | IP20 (встроенный) | |||||

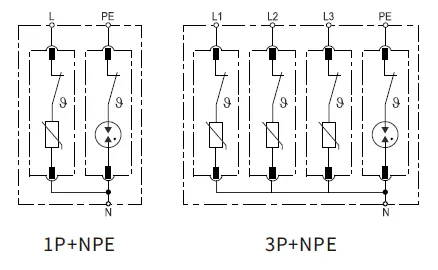

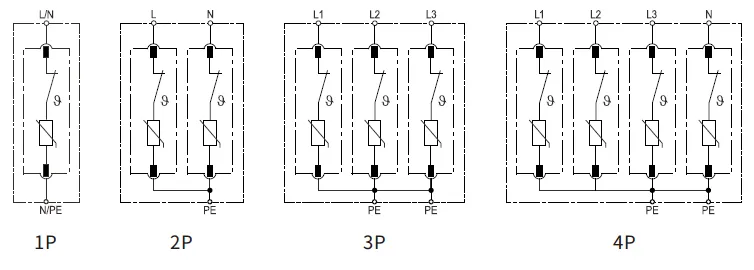

.png)
.png)
Список ссылок на типы SPD |
|||||
| Количество поляков | Макс. непрерывное рабочее напряжение переменного тока | ||||
| 150V | 275V | 320V | 385V | 440V | |
|
1P |
EKU5-T2-40-1P150 |
EKU5-T2-40-1P275 |
EKU5-T2-40-1P320 |
EKU5-T2-40-1P385 |
EKU5-T2-40-1P440 |
|
2P |
EKU5-T2-40-2P150 |
EKU5-T2-40-2P275 |
EKU5-T2-40-2P320 |
EKU5-T2-40-2P385 |
EKU5-T2-40-2P440 |
|
3P |
EKU5-T2-40-3P150 |
EKU5-T2-40-3P275 |
EKU5-T2-40-3P320 |
EKU5-T2-40-3P385 |
EKU5-T2-40-3P440 |
|
4P |
EKU5-T2-40-4P150 |
EKU5-T2-40-4P275 |
EKU5-T2-40-4P320 |
EKU5-T2-40-4P385 |
EKU5-T2-40-4P440 |
|
1P+NPE |
EKU5-T2-40-1PN150 |
EKU5-T2-40-1PN275 |
EKU5-T2-40-1PN320 |
EKU5-T2-40-1PN385 |
EKU5-T2-40-1PN440 |
|

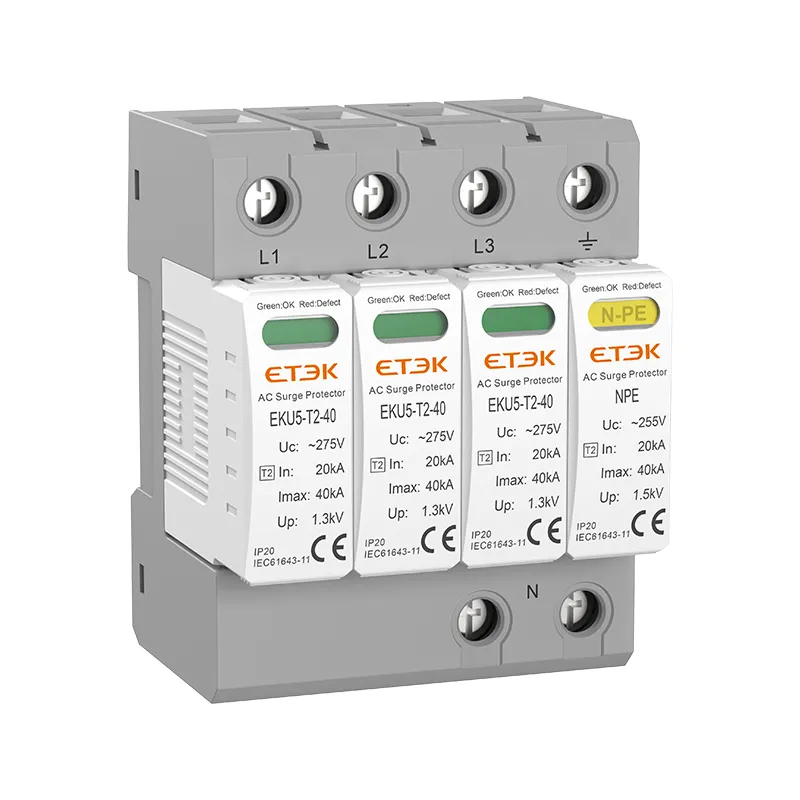

3P+NPE |
EKU5-T2-40-3PN150 |
EKU5-T2-40-3PN275 |
EKU5-T2-40-3PN320 |
EKU5-T2-40-3PN385 |
EKU5-T2-40-3PN440 |
| С дистанционной сигнализацией | |||||
|
1P |
EKU5-T2-40-1P150S |
EKU5-T2-40-1P275S |
EKU5-T2-40-1P320S |
EKU5-T2-40-1P385S |
EKU5-T2-40-1P440S |
|
2P |
EKU5-T2-40-2P150S |
EKU5-T2-40-2P275S |
EKU5-T2-40-2P320S |
EKU5-T2-40-2P385S |
EKU5-T2-40-2P440S |
|
3P |
EKU5-T2-40-3P150S |
EKU5-T2-40-3P275S |
EKU5-T2-40-3P320S |
EKU5-T2-40-3P385S |
EKU5-T2-40-3P440S |
|
4P |
EKU5-T2-40-4P150S |
EKU5-T2-40-4P275S |
EKU5-T2-40-4P320S |
EKU5-T2-40-4P385S |
EKU5-T2-40-4P440S |
|
1P+NPE |
EKU5-T2-40-1PN150S |
EKU5-T2-40-1PN275S |
EKU5-T2-40-1PN320S |
EKU5-T2-40-1PN385S |
EKU5-T2-40-1PN440S |
|
3P+NPE |
EKU5-T2-40-3PN150S |
EKU5-T2-40-3PN275S |
EKU5-T2-40-3PN320S |
EKU5-T2-40-3PN385S |
EKU5-T2-40-3PN440S |
