Устройство защиты от перенапряжения переменного тока EKU4 Type 2, Imax 20kA, класс II AC SPD
Запросить
● Стандарт: IEC/EN 61643-11
● Защищает систему от пиков напряжения или кратковременных перенапряжений.
● Номинальная мощность импульса: In=20 кА (8/20 мкс), Imax=40 кА (8/20 мкс)
● Категория IEC/EN: Класс II / Тип 2
● Уровень защиты напряжения: 1,5 кВ
● Макс. постоянное рабочее напряжение: 275 В
● Корпус: съемная конструкция

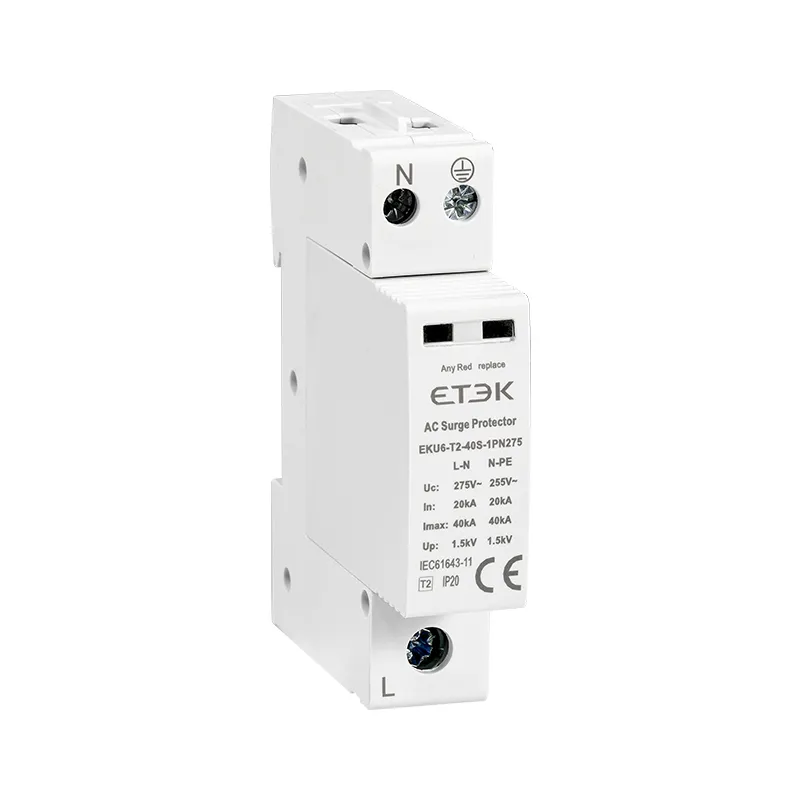

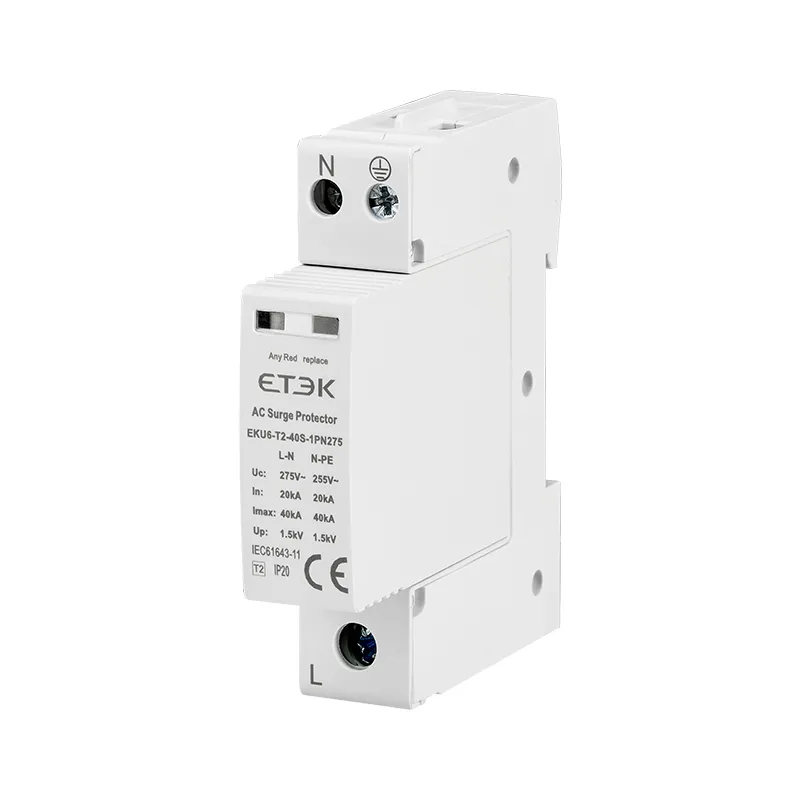

EKU6-T2-40S — это группа устройств защиты от перенапряжения типа 2, класса C с модульной конструкцией со сменными модулями. Эти устройства предназначены для защиты от переходных перенапряжений, вызванных быстрыми коммутационными операциями или косвенными ударами молнии (остаточные эффекты). Это многополюсные компактные устройства защиты от перенапряжения, которые легко устанавливаются и модернизируются благодаря своей узкой конструкции, требующей минимального пространства (ширина 18 мм).

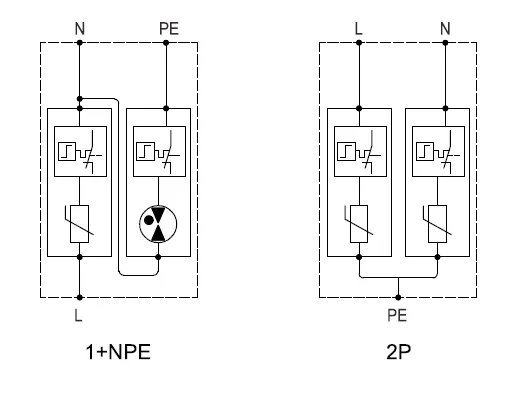

| Количество полюсов | 2П | 1P+NPE |
| Сетевые системы | TN-S | TT, TN-S |
| Режим защиты | L-ПЭ, N-ПЭ | ЛН, Н-ПЭ |
| Защитные элементы | Высокоэнергетический MOV | Высокоэнергетический MOV и GDT |
| Макс. постоянное рабочее переменное напряжение (LN) | УК | 275В | |
| Макс. постоянное рабочее переменное напряжение (N-PE) | УК | 255В | |
| Номинальный ток разряда (8/20 мкс) (LN)/(N-PE) | В | 20КА | |
| Максимальный ток разряда (8/20 мкс) (LN)/(N-PE) | Имакс | 40КА | |
| Уровень защиты напряжения (LN)/(N-PE) | Вверх | ≤1,5 кВ | |
| Уровень защиты по напряжению 5кА | ВВЕРХ | ≤1,0 кВ | |
| Время отклика (LN)/(N-PE) | тА | ≤25нс/≤100нс | |
| Диапазон рабочих температур | вт | -40℃ до +80℃ | |
| Макс. запасной предохранитель | 125 А гЛ/гГ | ||
| Индикация неисправности | Красный | ||
| Площадь поперечного сечения (мин.)/(макс.) | 4мм²/10мм²(L/N),16мм²(PE) | ||
| Монтаж | DIN-рейка 35 мм, EN 60715 | ||
| Прилагаемый материал | Термопластик UL94-V0 | ||
| Степень защиты | IP20 | ||
| Поляки | Макс. непрерывное рабочее напряжение переменного тока |
| 275V | |
| 1+NPE | EKU6-T2-40S-1PN275 |
| 2P | EKU6-T2-40S-2P275 |
| С дистанционной сигнализацией | |
| 1+NPE | EKU6-T2-40S-1PN275S |
| 2P | EKU6-T2-40S-2P275S |
