ETEK EKL6-100B Защита от утечки постоянного тока 6 мА тип B RCD RCCB 25-63A для зарядного устройства переменного тока EV
Запрос

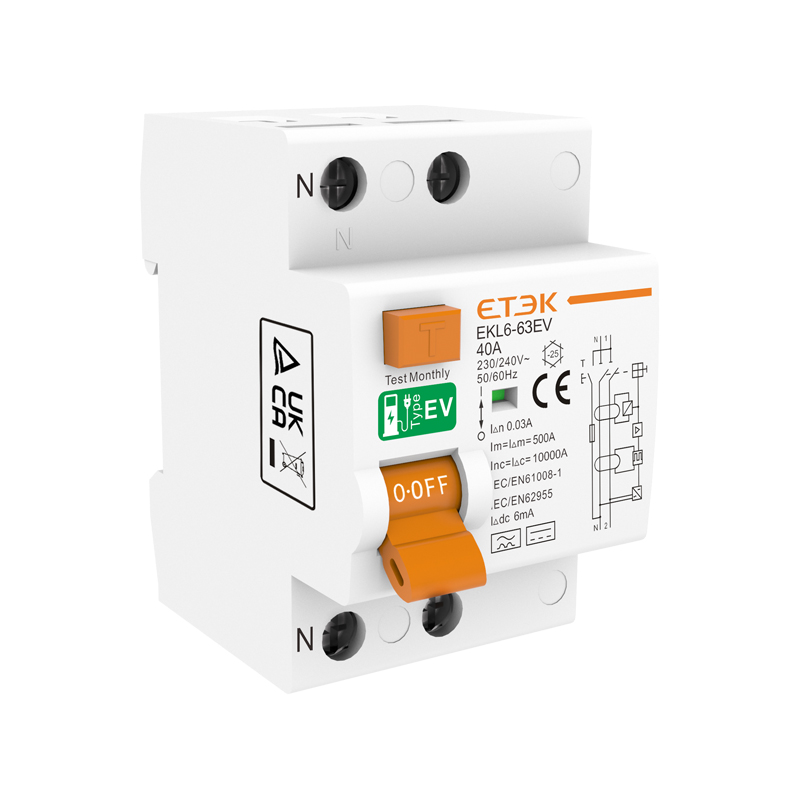

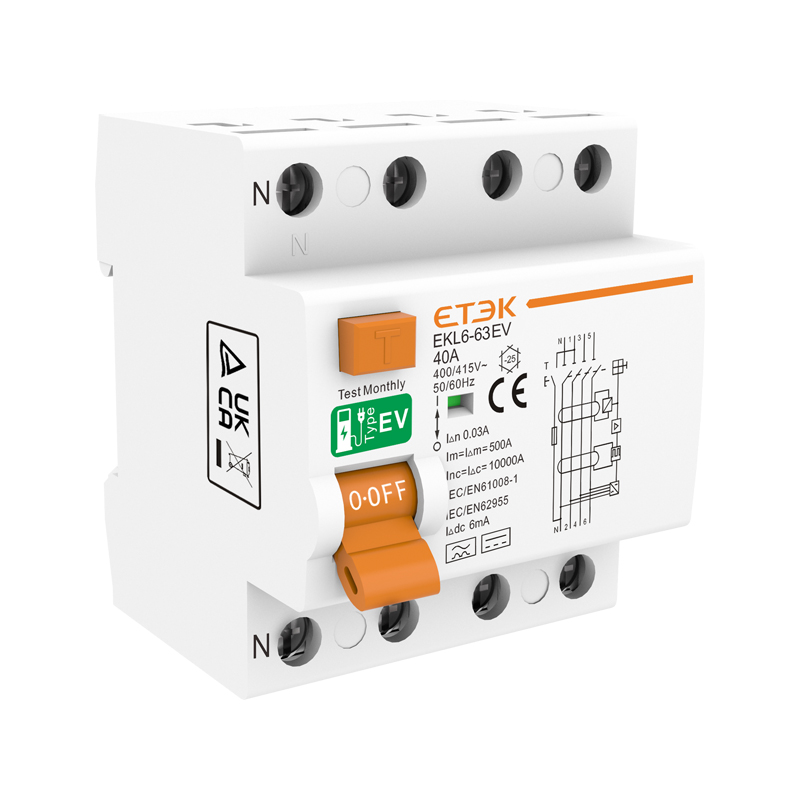

УЗО типа EV EKL6-63EV соответствует стандартам IEC 61008-1 и IEC 62955, разработано специально для использования в зарядных станциях Mode 3 для электромобилей.
Эти УЗО можно использовать только для защиты при зарядке электромобилей в линии. Они не могут быть использованы для каких-либо других приложений. Конечно, также возможно использовать УЗО типа B в приложениях для зарядки электромобилей.
УЗО типа EV нельзя использовать в качестве замены для типа B ни при каких обстоятельствах. Он обнаруживает только дифференциальные токи типа А (переменный и пульсирующий дифференциальный токи при номинальной частоте 50 Гц), а также плавные дифференциальные токи постоянного тока (отключение при макс. 6 мА) благодаря встроенной дополнительной функции.
| Стандарт |
МЭК61008-1, МЭК62955
|
|
Защита
|
замыкание на землю
|
|
Тип поездки
|
электромагнитный
|
|
Тип защиты (электрическая утечка)
|
А |
|
Количество полюсов
|
2P(1P+N), 4P(3P+N), N полюс слева
|
| Номинальный ток In | 25,40,63А |
| Номинальное напряжение Ue | 2П 240В~, 4П 415В~ |
| Номинальная частота | 50/60 Гц |
|
Номинальные токи чувствительности I△n
|
30 мА |
| Порог отключения по постоянному току (I△dc) | 6 мА |
|
Время отключения остаточного тока при I△n
|
≤0,1 с |
| Номинальная остаточная включающая и отключающая способность (I△m) | 500A(In≤40A), 10In (In>40A) |
|
Номинальная отключающая способность
|
10 000 А |
| предохранитель СКПД | 10 кА |
| Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp | 4000В |
| Испытательное напряжение диэлектрика при инд. Частота за 1 мин | 2,5 кВ |
| Электрическая жизнь | 2000 циклов |
| Механическая жизнь | 4000 циклов |
| Индикатор положения контакта | Да |
|
Индикатор замыкания на землю
|
Да |
| Степень защиты | IP20 |
| Температура окружающей среды |
От -5℃ до +40℃, влажность макс.95%
|
| Тип клеммного соединения | Кабель/штыревая шина/U-образная шина |
|
Макс. размер клеммы для кабеля
|
35 мм 2 |
| Макс. Момент затяжки | 2,5 Нм |
|
Монтаж
|
Монтаж на DIN-рейку 35 мм
|
| Связь |
Сверху и снизу
|
