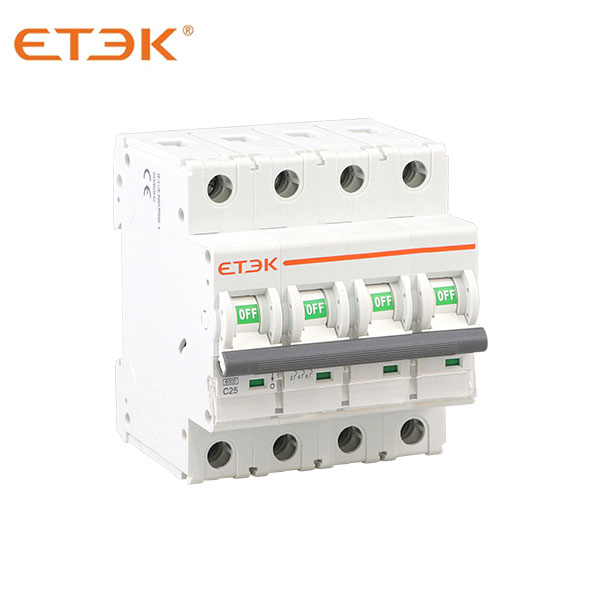

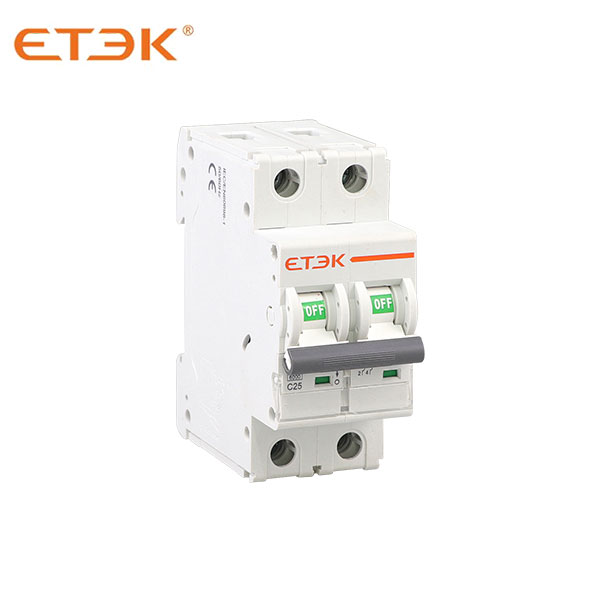

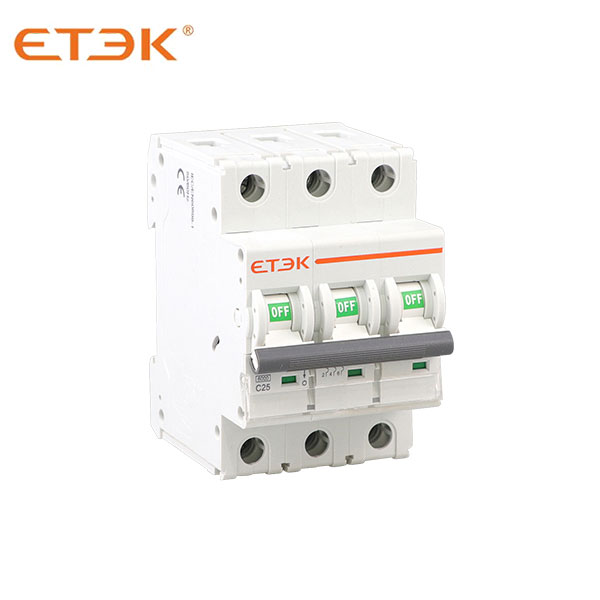

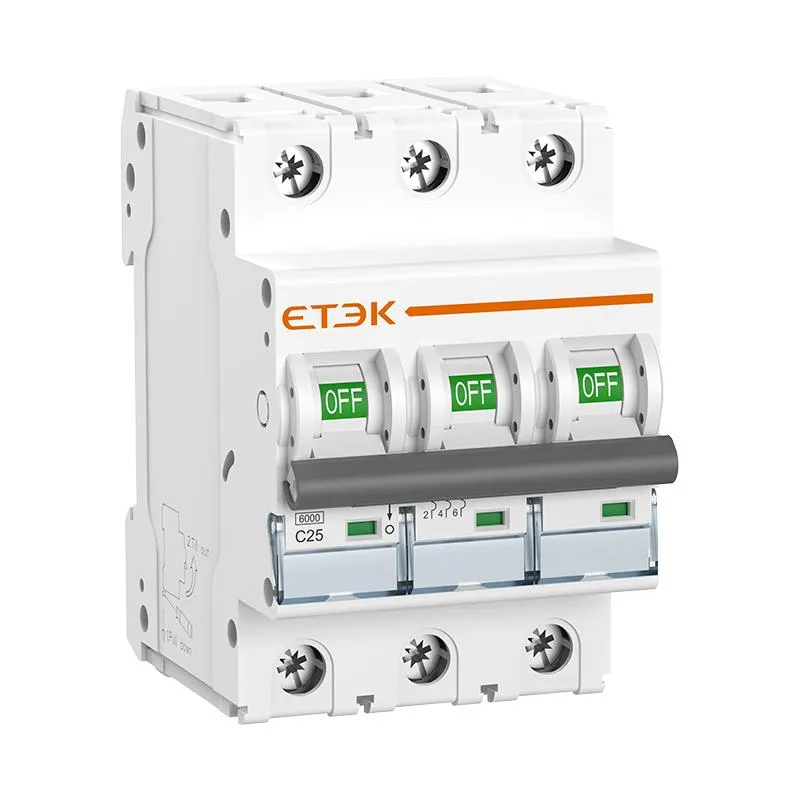

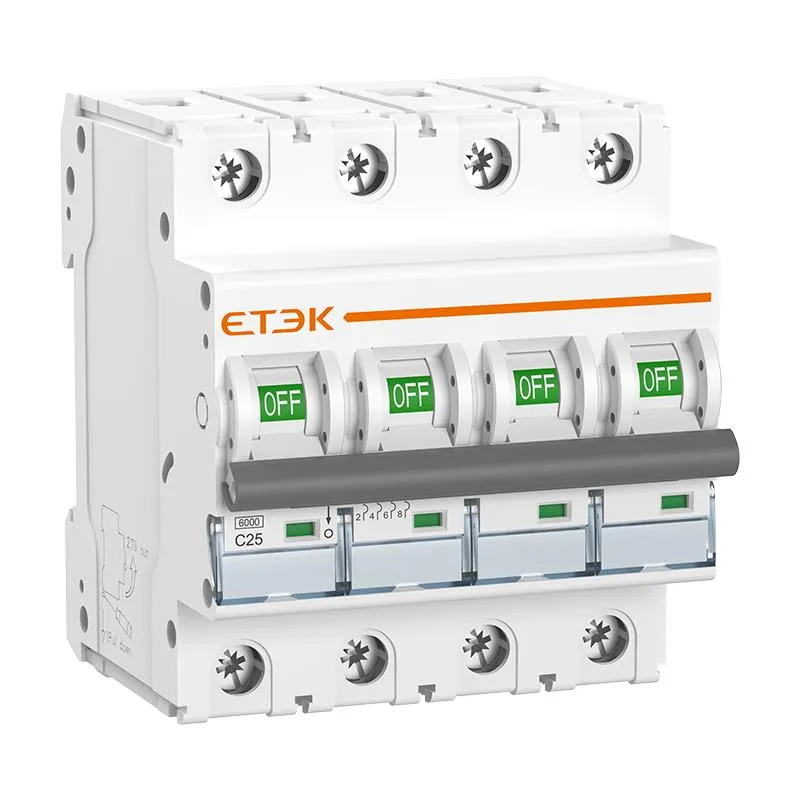

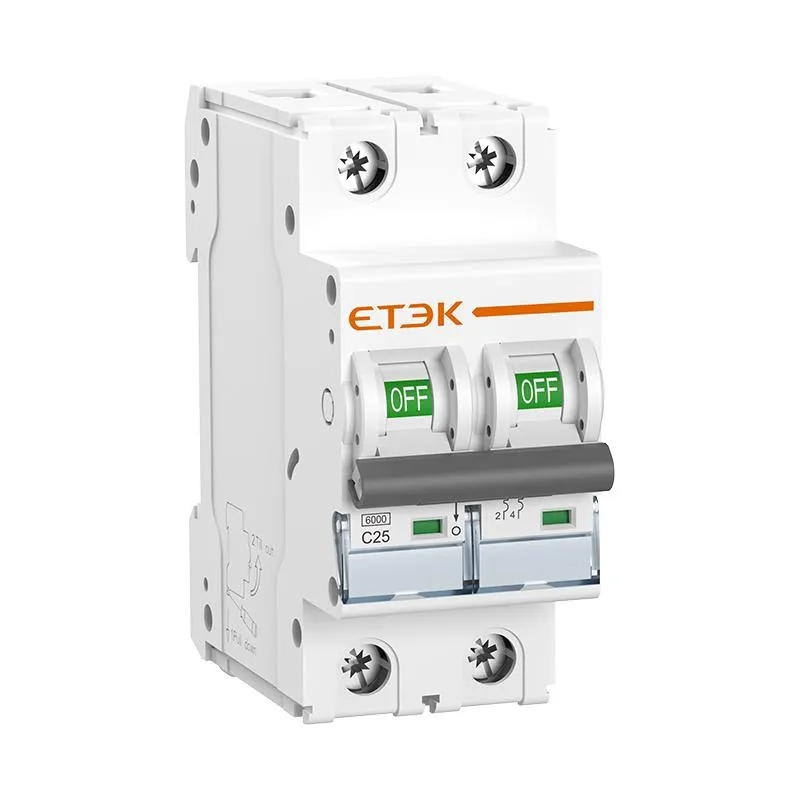

EKM3-63H MCB 10kA Миниатюрный автоматический выключатель
Запросить
● Стандарт: IEC60898-1
● Тип отключения: Термомагнитный
● Номинальный ток: 1~63А
● Номинальное напряжение: 230/400 В~240/415 В
● Количество полюсов: 1P,2P,3P,4P,1P+N,3P+N
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CE, CB
Миниатюрный автоматический выключатель EKM3-63 — это новейший продукт, разработанный нашей компанией. Эта серия продуктов имеет полные технические характеристики, а максимальный номинальный ток может достигать 63 А. Эта серия продуктов имеет четкие зеленые и красные метки для ВКЛ-ВЫКЛ и прозрачную крышку для линейных меток. EKM3-63 может использоваться с другими продуктами для бытовых систем распределения электроэнергии ≤63 А.
|
Стандарт |
МЭК/EN60898-1 |
МЭК/EN60947-2 |
|
Номинальный ток In |
1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63А |
|
|
Защита |
Перегрузка по току и короткое замыкание |
|
|
Тип поездки |
Термомагнитный |
|
|
Поляки |
1П, 1П+Н, 2П, 3П, 3П+Н,4П |
|
|
Номинальное напряжение Ue |
240/415В~ |
|
|
Напряжение изоляции Ui |
500В |
|
|
Номинальная частота |
50/60Гц |
|
|
Номинальная отключающая способность |
6000А |
|
|
Класс ограничения энергии |
3 |
|
|
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp |
4000 В |
|
|
Напряжение испытания диэлектрика при инд. частоте в течение 1 мин |
2кВ |
|
| Характеристика термического срабатывания |
(1,13-1,45) х В |
1,05-1,30) х В |
|
Характеристика магнитного расцепления |
B:(3-5) х В, C:(5-10) х В |
(8-12) х Дюйм |
| Электрическая жизнь | 8000 циклов | |
| Механическая жизнь | 20 000 циклов | |
| Индикатор положения контакта | Да | |
| Степень защиты | IP20 | |
| Опорная температура для настройки термоэлементов | 30℃ | |
| Температура окружающей среды (дневная средняя ≤35℃) | -5℃~+40℃, макс. влажность 95% | |
| Тип клеммного соединения | Кабель/штыревая шина | |
| Макс. размер клеммы для кабеля | 25мм 2 | |
| Макс. момент затяжки | 2.5Нм | |
| Монтаж | Монтаж на 35-мм DIN-рейку | |
| Связь | Сверху и снизу | |
| Модель | Номинальный ток | Поляки | Кривая поездки | Код |
| EKM3-63-1B01 | 1A | 1P | B | 117001 |
| EKM3-63-1B02 | 2A | 1P | B | 117002 |
| EKM3-63-1B03 | 3A | 1P | B | 117003 |
| EKM3-63-1B04 | 4A | 1P | B | 117004 |
| EKM3-63-1B05 | 5A | 1P | B | 117005 |
| EKM3-63-1B06 | 6A | 1P | B | 117006 |
| EKM3-63-1B10 | 10A | 1P | B | 117008 |
| EKM3-63-1B16 | 16A | 1P | B | 117010 |
| EKM3-63-1B20 | 20A | 1P | B | 117011 |
| EKM3-63-1B25 | 25A | 1P | B | 117012 |
| EKM3-63-1B32 | 32A | 1P | B | 117013 |
| EKM3-63-1B40 | 40A | 1P | B | 117014 |
| EKM3-63-1B50 | 50A | 1P | B | 117015 |
| EKM3-63-1B63 | 63A | 1P | B | 117016 |
| EKM3-63-2B01 | 1A | 2P | B | 117017 |
| EKM3-63-2B02 | 2A | 2P | B | 117018 |
| EKM3-63-2B03 | 3A | 2P | B | 117019 |
| EKM3-63-2B04 | 4A | 2P | B | 117020 |
| EKM3-63-2B05 | 5A | 2P | B | 117021 |
| EKM3-63-2B06 | 6A | 2P | B | 117022 |
| EKM3-63-2B10 | 10A | 2P | B | 117024 |
| EKM3-63-2B16 | 16A | 2P | B | 117026 |
| EKM3-63-2B20 | 20A | 2P | B | 117027 |
| EKM3-63-2B25 | 25A | 2P | B | 117028 |
| EKM3-63-2B32 | 32A | 2P | B | 117029 |
| EKM3-63-2B40 | 40A | 2P | B | 117030 |
| EKM3-63-2B50 | 50A | 2P | B | 117031 |
| EKM3-63-2B63 | 63A | 2P | B | 117032 |
| EKM3-63-3B01 | 1A | 3P | B | 117033 |
| EKM3-63-3B02 | 2A | 3P | B | 117034 |
| EKM3-63-3B03 | 3A | 3P | B | 117035 |
| EKM3-63-3B04 | 4A | 3P | B | 117036 |
| EKM3-63-3B05 | 5A | 3P | B | 117037 |
| EKM3-63-3B06 | 6A | 3P | B | 117038 |
| EKM3-63-3B10 | 10A | 3P | B | 117040 |
| EKM3-63-3B16 | 16A | 3P | B | 117042 |
| EKM3-63-3B20 | 20A | 3P | B | 117043 |
| EKM3-63-3B25 | 25A | 3P | B | 117044 |
| EKM3-63-3B32 | 32A | 3P | B | 117045 |
| EKM3-63-3B40 | 40A | 3P | B | 117046 |
| EKM3-63-3B50 | 50A | 3P | B | 117047 |
| EKM3-63-3B63 | 63A | 3P | B | 117048 |
| EKM3-63-4B01 | 1A | 4P | B | 117049 |
| EKM3-63-4B02 | 2A | 4P | B | 117050 |
| EKM3-63-4B03 | 3A | 4P | B | 117051 |
| EKM3-63-4B04 | 4A | 4P | B | 117052 |
| EKM3-63-4B05 | 5A | 4P | B | 117053 |
| EKM3-63-4B06 | 6A | 4P | B | 117054 |
| EKM3-63-4B10 | 10A | 4P | B | 117056 |
| EKM3-63-4B16 | 16A | 4P | B | 117058 |
| EKM3-63-4B20 | 20A | 4P | B | 117059 |
| EKM3-63-4B25 | 25A | 4P | B | 117060 |
| EKM3-63-4B32 | 32A | 4P | B | 117061 |
| EKM3-63-4B40 | 40A | 4P | B | 117062 |
| EKM3-63-4B50 | 50A | 4P | B | 117063 |
| EKM3-63-4B63 | 63A | 4P | B | 117064 |
| EKM3-63-1C01 | 1A | 1P | C | 117065 |
| EKM3-63-1C02 | 2A | 1P | C | 117066 |
| EKM3-63-1C03 | 3A | 1P | C | 117067 |
| EKM3-63-1C04 | 4A | 1P | C | 117068 |
| EKM3-63-1C05 | 5A | 1P | C | 117069 |
| EKM3-63-1C06 | 6A | 1P | C | 117070 |
| EKM3-63-1C10 | 10A | 1P | C | 117072 |
| EKM3-63-1C16 | 16A | 1P | C | 117074 |
| EKM3-63-1C20 | 20A | 1P | C | 117075 |
| EKM3-63-1C25 | 25A | 1P | C | 117076 |
| EKM3-63-1C32 | 32A | 1P | C | 117077 |
| EKM3-63-1C40 | 40A | 1P | C | 117078 |
| EKM3-63-1C50 | 50A | 1P | C | 117079 |
| EKM3-63-1C63 | 63A | 1P | C | 117080 |
| EKM3-63-2C01 | 1A | 2P | C | 117081 |
| EKM3-63-2C02 | 2A | 2P | C | 117082 |
| EKM3-63-2C03 | 3A | 2P | C | 117083 |
| EKM3-63-2C04 | 4A | 2P | C | 117084 |
| EKM3-63-2C05 | 5A | 2P | C | 117085 |
| EKM3-63-2C06 | 6A | 2P | C | 117086 |
| EKM3-63-2C10 | 10A | 2P | C | 117088 |
| EKM3-63-2C16 | 16A | 2P | C | 117090 |
| EKM3-63-2C20 | 20A | 2P | C | 117091 |
| EKM3-63-2C25 | 25A | 2P | C | 117092 |
| EKM3-63-2C32 | 32A | 2P | C | 117093 |
| EKM3-63-2C40 | 40A | 2P | C | 117094 |
| EKM3-63-2C50 | 50A | 2P | C | 117095 |
| EKM3-63-2C63 | 63A | 2P | C | 117096 |
| EKM3-63-3C01 | 1A | 3P | C | 117097 |
| EKM3-63-3C02 | 2A | 3P | C | 117098 |
| EKM3-63-3C03 | 3A | 3P | C | 117099 |
| EKM3-63-3C04 | 4A | 3P | C | 117100 |
| EKM3-63-3C05 | 5A | 3P | C | 117101 |
| EKM3-63-3C06 | 6A | 3P | C | 117102 |
| EKM3-63-3C10 | 10A | 3P | C | 117104 |
| EKM3-63-3C16 | 16A | 3P | C | 117106 |
| EKM3-63-3C20 | 20A | 3P | C | 117107 |
| EKM3-63-3C25 | 25A | 3P | C | 117108 |
| EKM3-63-3C32 | 32A | 3P | C | 117109 |
| EKM3-63-3C40 | 40A | 3P | C | 117110 |
| EKM3-63-3C50 | 50A | 3P | C | 117111 |
| EKM3-63-3C63 | 63A | 3P | C | 117112 |
| EKM3-63-4C01 | 1A | 4P | C | 117113 |
| EKM3-63-4C02 | 2A | 4P | C | 117114 |
| EKM3-63-4C03 | 3A | 4P | C | 117115 |
| EKM3-63-4C04 | 4A | 4P | C | 117116 |
| EKM3-63-4C05 | 5A | 4P | C | 117117 |
| EKM3-63-4C06 | 6A | 4P | C | 117118 |
| EKM3-63-4C10 | 10A | 4P | C | 117120 |
| EKM3-63-4C16 | 16A | 4P | C | 117122 |
| EKM3-63-4C20 | 20A | 4P | C | 117123 |
| EKM3-63-4C25 | 25A | 4P | C | 117124 |
| EKM3-63-4C32 | 32A | 4P | C | 117125 |
| EKM3-63-4C40 | 40A | 4P | C | 117126 |
| EKM3-63-4C50 | 50A | 4P | C | 117127 |
| EKM3-63-4C63 | 63A | 4P | C | 117128 |
| EKM3-63-1D01 | 1A | 1P | D | 117129 |
| EKM3-63-1D02 | 2A | 1P | D | 117130 |
| EKM3-63-1D03 | 3A | 1P | D | 117131 |
| EKM3-63-1D04 | 4A | 1P | D | 117132 |
| EKM3-63-1D05 | 5A | 1P | D | 117133 |
| EKM3-63-1D06 | 6A | 1P | D | 117134 |
| EKM3-63-1D10 | 10A | 1P | D | 117136 |
| EKM3-63-1D16 | 16A | 1P | D | 117138 |
| EKM3-63-1D20 | 20A | 1P | D | 117139 |
| EKM3-63-1D25 | 25A | 1P | D | 117140 |
| EKM3-63-1D32 | 32A | 1P | D | 117141 |
| EKM3-63-1D40 | 40A | 1P | D | 117142 |
| EKM3-63-1D50 | 50A | 1P | D | 117143 |
| EKM3-63-1D63 | 63A | 1P | D | 117144 |
| EKM3-63-2D01 | 1A | 2P | D | 117145 |
| EKM3-63-2D02 | 2A | 2P | D | 117146 |
| EKM3-63-2D03 | 3A | 2P | D | 117147 |
| EKM3-63-2D04 | 4A | 2P | D | 117148 |
| EKM3-63-2D05 | 5A | 2P | D | 117149 |
| EKM3-63-2D06 | 6A | 2P | D | 117150 |
| EKM3-63-2D10 | 10A | 2P | D | 117152 |
| EKM3-63-2D16 | 16A | 2P | D | 117154 |
| EKM3-63-2D20 | 20A | 2P | D | 117155 |
| EKM3-63-2D25 | 25A | 2P | D | 117156 |
| EKM3-63-2D32 | 32A | 2P | D | 117157 |
| EKM3-63-2D40 | 40A | 2P | D | 117158 |
| EKM3-63-2D50 | 50A | 2P | D | 117159 |
| EKM3-63-2D63 | 63A | 2P | D | 117160 |
| EKM3-63-3D01 | 1A | 3P | D | 117161 |
| EKM3-63-3D02 | 2A | 3P | D | 117162 |
| EKM3-63-3D03 | 3A | 3P | D | 117163 |
| EKM3-63-3D04 | 4A | 3P | D | 117164 |
| EKM3-63-3D05 | 5A | 3P | D | 117165 |
| EKM3-63-3D06 | 6A | 3P | D | 117166 |
| EKM3-63-3D10 | 10A | 3P | D | 117168 |
| EKM3-63-3D16 | 16A | 3P | D | 117170 |
| EKM3-63-3D20 | 20A | 3P | D | 117171 |
| EKM3-63-3D25 | 25A | 3P | D | 117172 |
| EKM3-63-3D32 | 32A | 3P | D | 117173 |
| EKM3-63-3D40 | 40A | 3P | D | 117174 |
| EKM3-63-3D50 | 50A | 3P | D | 117175 |
| EKM3-63-3D63 | 63A | 3P | D | 117176 |
| EKM3-63-4D01 | 1A | 4P | D | 117177 |
| EKM3-63-4D02 | 2A | 4P | D | 117178 |
| EKM3-63-4D03 | 3A | 4P | D | 117179 |
| EKM3-63-4D04 | 4A | 4P | D | 117180 |
| EKM3-63-4D05 | 5A | 4P | D | 117181 |
| EKM3-63-4D06 | 6A | 4P | D | 117182 |
| EKM3-63-4D10 | 10A | 4P | D | 117184 |
| EKM3-63-4D16 | 16A | 4P | D | 117186 |
| EKM3-63-4D20 | 20A | 4P | D | 117187 |
| EKM3-63-4D25 | 25A | 4P | D | 117188 |
| EKM3-63-4D32 | 32A | 4P | D | 117189 |
| EKM3-63-4D40 | 40A | 4P | D | 117190 |
| EKM3-63-4D50 | 50A | 4P | D | 117191 |
| EKM3-63-4D63 | 63A | 4P | D | 117192 |
