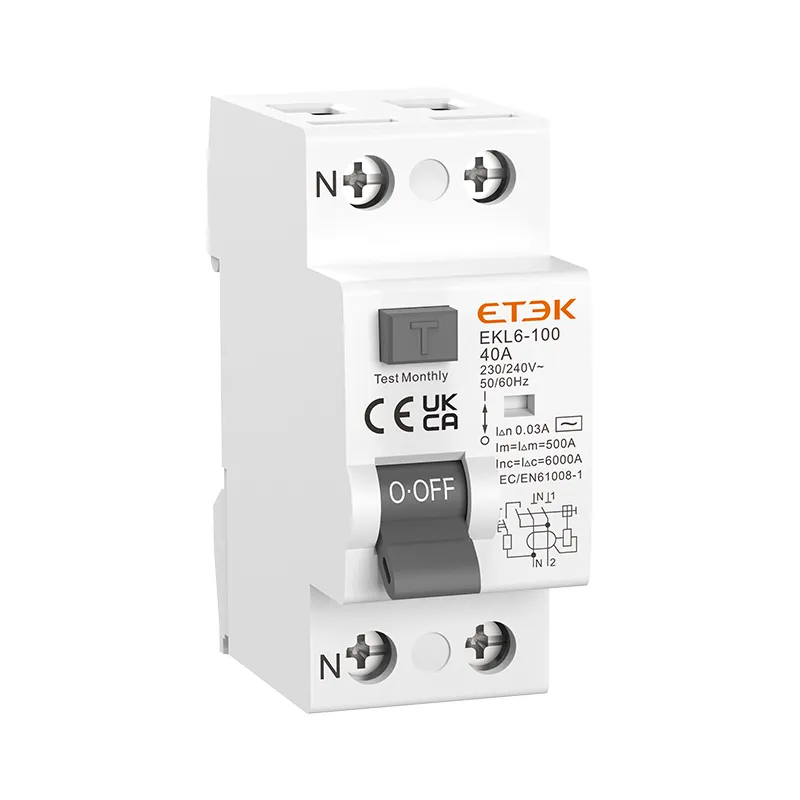

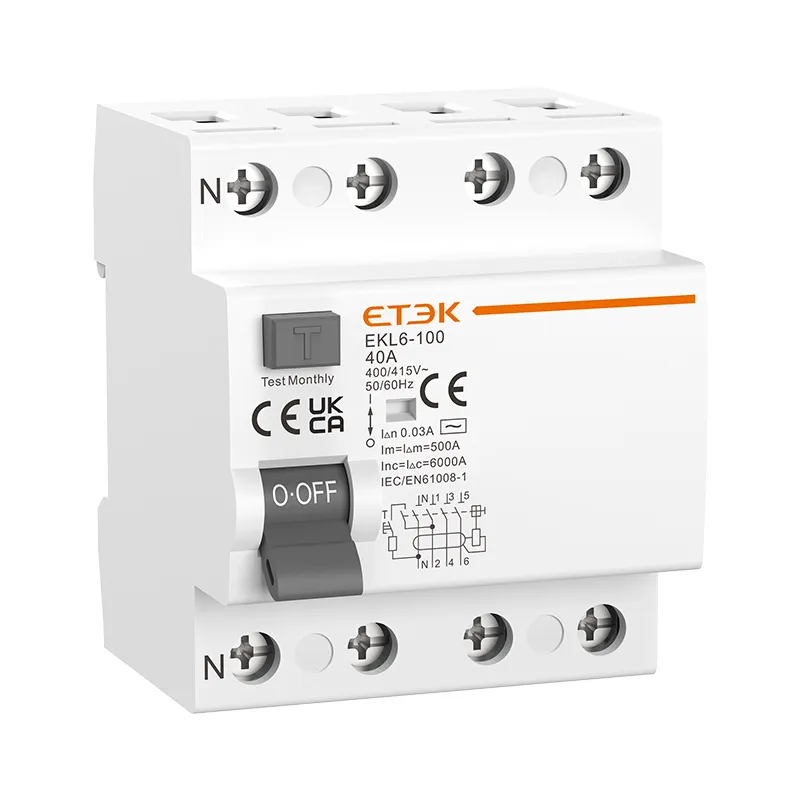

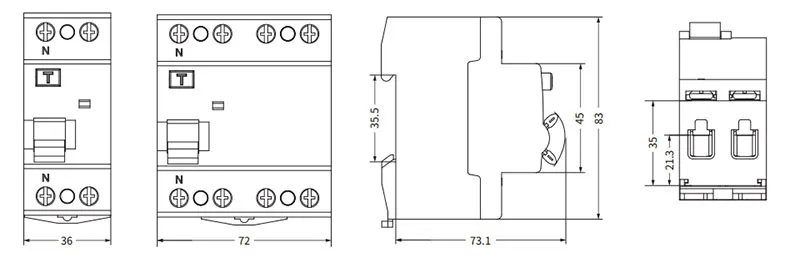

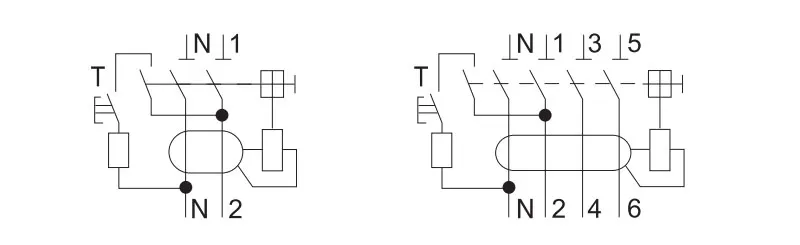

EKL6-100 Автоматический выключатель остаточного тока, подходящий для защиты от утечки на землю распределительной системы переменного тока 25-100 А, большой клеммный порт 35 мм², с обеих сторон можно использовать штыревую или U-образную шину; Высокие показатели безопасности, ток более 30 мА и отключение питания за 3 миллисекунды; Самостоятельно разработали и произвели все детали и компоненты самостоятельно.
Электрические характеристики |
|||
Режим | электромагнитный | ||
Тип | АС, А, Г, С | ||
Номинальный ток In | 16,25,32,40,63,80,100А | ||
Поляки | 2П(1П+Н),4П(3П+Н) | ||
Номинальное напряжение Ue | 2П 240В~ | ||
4П 415В~ | |||
Напряжение изоляции Ui | 500В | ||
Номинальная частота | 50/60 Гц | ||
Номинальный остаточный рабочий ток (I△n) | 30 100 300 мА | ||
Номинальная остаточная включающая и отключающая способность (I△m) | 500A(In≤40A), 10In (In>40A) | ||
Ток короткого замыкания Inc= I△c | 6000А/10000А | ||
предохранитель СКПД | |||
Перерыв под I△n | ≤0,1 с | ||
Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp | 4000В | ||
Испытательное напряжение диэлектрика при инд.Част. за 1 мин | 2,5 кВ | ||
Электрическая жизнь | 2000 циклов | ||
Механическая жизнь | 4000 циклов | ||
Монтаж |
|||
Индикатор положения контакта | Да | ||
Степень защиты | IP20 | ||
Температура окружающей среды (средняя дневная ≤35 ℃) | -5℃~+40℃ | ||
Температура хранения | -25℃~+70℃ | ||
Тип клеммного соединения | Кабельная/штыревая шина | ||
Размер клеммы сверху/снизу для кабеля | 35 мм 2 18-2AWG | ||
Размер клеммы сверху/снизу для сборной шины | 35 мм 2 18-2AWG | ||
Момент затяжки | 3,0 Нм 22 дюйм-фунта | ||
Монтаж | На DIN-рейке EN60715 (35 мм) с помощью устройства быстрой фиксации | ||
Связь | Питание в обоих направлениях | ||
Диапазон тока отключения |
|||
Тип | Ток отключения, I△/А | ||
переменный ток | 0,5I△n<I△<I△n | ||
А | Угол запаздывания | I△n>0,01А | I△n≤0,01 А |
0° | 0,35I△n≤I△≤1,4I△n | 0,35I△n≤I△≤2I△n | |
90° | 0,25I△n≤I△≤1,4I△n | 0,25I△n≤I△≤2I△n | |
135° | 0,11I△n≤I△≤1,4I△n | 0,11I△n≤I△≤2I△n |
Тип переменного тока | |||||
Отключающая способность | Поляки | Номинальный ток (А) | Чувствительность | ||
30 мА | 100 мА | 300 мА | |||
6КА | 1П+Н | 16А | ЭКЛ6-100-1Н1630 | ЭКЛ6-100-1Н16100 | ЭКЛ6-100-1Н16300 |
25А | ЭКЛ6-100-1Н2530 | ЭКЛ6-100-1Н25100 | ЭКЛ6-100-1Н25300 | ||
32А | ЭКЛ6-100-1Н3230 | ЭКЛ6-100-1Н32100 | ЭКЛ6-100-1Н32300 | ||
40А | ЭКЛ6-100-1Н4030 | ЭКЛ6-100-1Н40100 | ЭКЛ6-100-1Н40300 | ||
63А | ЭКЛ6-100-1Н6330 | ЭКЛ6-100-1Н63100 | ЭКЛ6-100-1Н63300 | ||
80А | ЭКЛ6-100-1Н8030 | ЭКЛ6-100-1Н80100 | ЭКЛ6-100-1Н80300 | ||
100А | ЭКЛ6-100-1Н10030 | ЭКЛ6-100-1Н100100 | ЭКЛ6-100-1Н100300 | ||
3П+Н | 16А | ЭКЛ6-100-3Н1630 | ЭКЛ6-100-3Н16100 | ЭКЛ6-100-1Н16300 | |
25А | ЭКЛ6-100-3Н2530 | ЭКЛ6-100-3Н25100 | ЭКЛ6-100-1Н25300 | ||
32А | ЭКЛ6-100-3Н3230 | ЭКЛ6-100-3Н32100 | ЭКЛ6-100-1Н32300 | ||
40А | ЭКЛ6-100-3Н4030 | ЭКЛ6-100-3Н40100 | ЭКЛ6-100-1Н40300 | ||
63А | ЭКЛ6-100-3Н6330 | ЭКЛ6-100-3Н63100 | ЭКЛ6-100-1Н63300 | ||
80А | ЭКЛ6-100-3Н8030 | ЭКЛ6-100-3Н80100 | ЭКЛ6-100-1Н80300 | ||
100А | ЭКЛ6-100-3Н10030 | ЭКЛ6-100-3Н100100 | ЭКЛ6-100-1Н100300 | ||
10КА | 1П+Н | 16А | ЭКЛ6-100Х-1Н1630 | ЭКЛ6-100Х-1Н16100 | ЭКЛ6-100Х-1Н16300 |
25А | ЭКЛ6-100Х-1Н2530 | ЭКЛ6-100Х-1Н25100 | ЭКЛ6-100Х-1Н25300 | ||
32А | ЭКЛ6-100Х-1Н3230 | ЭКЛ6-100Х-1Н32100 | ЭКЛ6-100Х-1Н32300 | ||
40А | ЭКЛ6-100Х-1Н4030 | ЭКЛ6-100Х-1Н40100 | ЭКЛ6-100Х-1Н40300 | ||
63А | ЭКЛ6-100Х-1Н6330 | ЭКЛ6-100Х-1Н63100 | ЭКЛ6-100Х-1Н63300 | ||
80А | ЭКЛ6-100Х-1Н8030 | ЭКЛ6-100Х-1Н80100 | ЭКЛ6-100Х-1Н80300 | ||
100А | ЭКЛ6-100Х-1Н10030 | ЭКЛ6-100Х-1Н100100 | ЭКЛ6-100Х-1Н100300 | ||
3П+Н | 16А | ЭКЛ6-100Х-3Н1630 | ЭКЛ6-100Х-3Н16100 | ЭКЛ6-100Х-3Н16300 | |
25А | ЭКЛ6-100Х-3Н2530 | ЭКЛ6-100Х-3Н25100 | ЭКЛ6-100Х-3Н25300 | ||
32А | ЭКЛ6-100Х-3Н3230 | ЭКЛ6-100Х-3Н32100 | ЭКЛ6-100Х-3Н32300 | ||
40А | ЭКЛ6-100Х-3Н4030 | ЭКЛ6-100Х-3Н40100 | ЭКЛ6-100Х-3Н40300 | ||
63А | ЭКЛ6-100Х-3Н6330 | ЭКЛ6-100Х-3Н63100 | ЭКЛ6-100Х-3Н63300 | ||
80А | ЭКЛ6-100Х-3Н8030 | ЭКЛ6-100Х-3Н80100 | ЭКЛ6-100Х-3Н80300 | ||
100А | ЭКЛ6-100Х-3Н10030 | ЭКЛ6-100Х-3Н100100 | ЭКЛ6-100Х-3Н100300 | ||
Тип | |||||
Отключающая способность | Поляки | Номинальный ток (А) | Чувствительность | ||
30 мА | 100 мА | 300 мА | |||
6КА | 1П+Н | 16А | ЭКЛ6-100-1Н1630А | ЭКЛ6-100-1Н16100А | ЭКЛ6-100-1Н16300А |
25А | ЭКЛ6-100-1Н2530А | ЭКЛ6-100-1Н25100А | ЭКЛ6-100-1Н25300А | ||
32А | ЭКЛ6-100-1Н3230А | ЭКЛ6-100-1Н32100А | ЭКЛ6-100-1Н32300А | ||
40А | ЭКЛ6-100-1Н4030А | ЭКЛ6-100-1Н40100А | ЭКЛ6-100-1Н40300А | ||
63А | ЭКЛ6-100-1Н6330А | ЭКЛ6-100-1Н63100А | ЭКЛ6-100-1Н63300А | ||
80А | ЭКЛ6-100-1Н8030А | ЭКЛ6-100-1Н80100А | ЭКЛ6-100-1Н80300А | ||
100А | ЭКЛ6-100-1Н10030А | ЭКЛ6-100-1Н100100А | ЭКЛ6-100-1Н100300А | ||
3П+Н | 16А | ЭКЛ6-100-3Н1630А | ЭКЛ6-100-3Н16100А | ЭКЛ6-100-3Н16300А | |
25А | ЭКЛ6-100-3Н2530А | ЭКЛ6-100-3Н25100А | ЭКЛ6-100-3Н25300А | ||
32А | ЭКЛ6-100-3Н3230А | ЭКЛ6-100-3Н32100А | ЭКЛ6-100-3Н32300А | ||
40А | ЭКЛ6-100-3Н4030А | ЭКЛ6-100-3Н40100А | ЭКЛ6-100-3Н40300А | ||
63А | ЭКЛ6-100-3Н6330А | ЭКЛ6-100-3Н63100А | ЭКЛ6-100-3Н63300А | ||
80А | ЭКЛ6-100-3Н8030А | ЭКЛ6-100-3Н80100А | ЭКЛ6-100-3Н80300А | ||
100А | ЭКЛ6-100-3Н10030А | ЭКЛ6-100-3Н100100А | ЭКЛ6-100-3Н100300А | ||
10КА | 1П+Н | 16А | ЭКЛ6-100Х-1Н1630А | ЭКЛ6-100Х-1Н16100А | ЭКЛ6-100Х-1Н16300А |
25А | ЭКЛ6-100Х-1Н2530А | ЭКЛ6-100Х-1Н25100А | ЭКЛ6-100Х-1Н25300А | ||
32А | ЭКЛ6-100Х-1Н3230А | ЭКЛ6-100Х-1Н32100А | ЭКЛ6-100Х-1Н32300А | ||
40А | ЭКЛ6-100Х-1Н4030А | ЭКЛ6-100Х-1Н40100А | ЭКЛ6-100Х-1Н40300А | ||
63А | ЭКЛ6-100Х-1Н6330А | ЭКЛ6-100Х-1Н63100А | ЭКЛ6-100Х-1Н63300А | ||
80А | ЭКЛ6-100Х-1Н8030А | ЭКЛ6-100Х-1Н80100А | ЭКЛ6-100Х-1Н80300А | ||
100А | ЭКЛ6-100Х-1Н10030А | ЭКЛ6-100Х-1Н100100А | ЭКЛ6-100Х-1Н100300А | ||
3П+Н | 16А | ЭКЛ6-100Х-3Н1630А | ЭКЛ6-100Х-3Н16100А | ЭКЛ6-100Х-3Н16300А | |
25А | ЭКЛ6-100Х-3Н2530А | ЭКЛ6-100Х-3Н25100А | ЭКЛ6-100Х-3Н25300А | ||
32А | ЭКЛ6-100Х-3Н3230А | ЭКЛ6-100Х-3Н32100А | ЭКЛ6-100Х-3Н32300А | ||
40А | ЭКЛ6-100Х-3Н4030А | ЭКЛ6-100Х-3Н40100А | ЭКЛ6-100Х-3Н40300А | ||
63А | ЭКЛ6-100Х-3Н6330А | ЭКЛ6-100Х-3Н63100А | ЭКЛ6-100Х-3Н63300А | ||
80А | ЭКЛ6-100Х-3Н8030А | ЭКЛ6-100Х-3Н80100А | ЭКЛ6-100Х-3Н80300А | ||
100А | ЭКЛ6-100Х-3Н10030А | ЭКЛ6-100Х-3Н100100А | ЭКЛ6-100Х-3Н100300А |
