Трехфазный распределительный щит с вилкой (центр нагрузки)

Трехфазный распределительный щит EKDB11T с возможностью подключения к электросети для коммерческого и легкого промышленного применения. Соответствует стандарту IEC 61439-3, рассчитан на ток до 250 А, имеет полностью экранированные шины, регулируемую высоту, возможность поверхностного или скрытого монтажа.

● Стандарт: IEC 61439-3

● Система: трехфазная, 415 В переменного тока, 50/60 Гц

● Номинальное напряжение изоляции (Ui): 690 В

● Варианты главного выключателя: разъединитель, автоматический выключатель.

● Номинальный ток шины: 125 А или 250 А

● Устройства для ответвленных цепей: вставные автоматические выключатели, вставные дифференциальные автоматические выключатели.

● Исходящие пути: 12, 18, 24, 30, 36, 42, 48

● Варианты монтажа: накладной, встраиваемый.

● Степень защиты от проникновения влаги и пыли: IP40

● Корпус: стальной лист толщиной 1,2 мм

● Рабочая температура: от -25°C до 55°C

ЗАПРОСИТЬ СЕЙЧАС PDF

Обзор продукта

EKDB11T — это надежный трехфазный распределительный щит, соответствующий стандарту IEC 61439-3, разработанный для сложных условий эксплуатации в коммерческом и легком промышленном секторах. Разработанный для обеспечения надежности и эффективности монтажа, он оснащен полностью экранированными шинами и несколькими вариантами главных выключателей для удовлетворения различных требований к нагрузке.

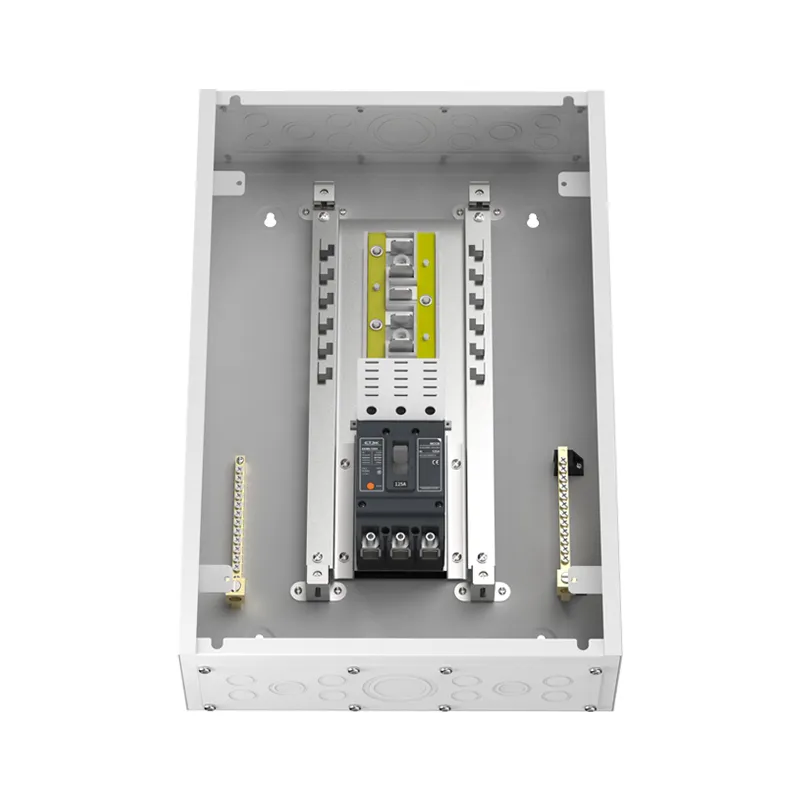

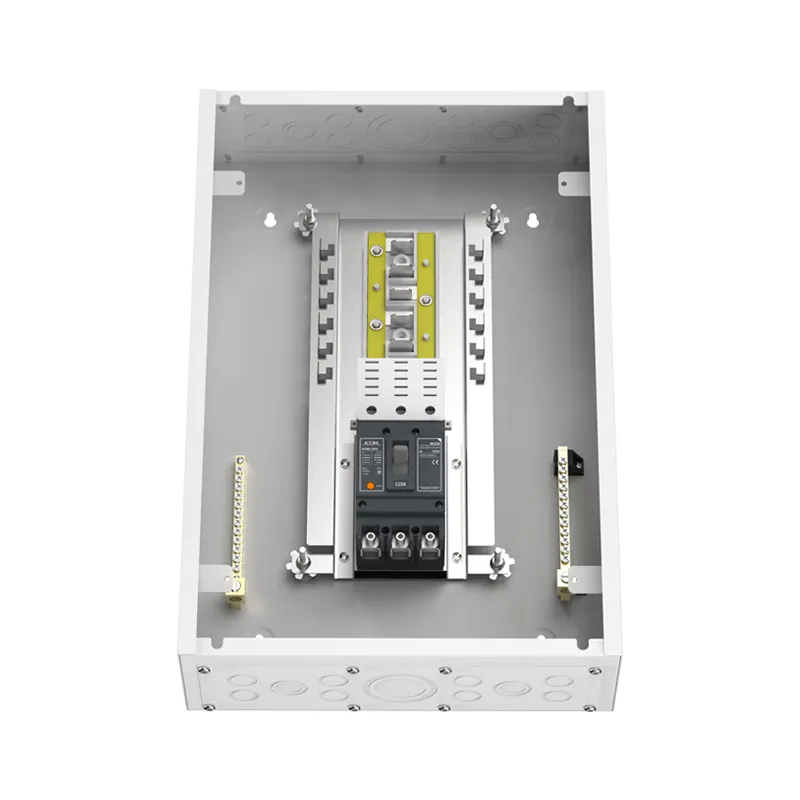

Доступный как в накладном (EKDB11TS), так и во встраиваемом (EKDB11TF) исполнении, EKDB11T поддерживает три варианта основных выключателей: разъединитель на 125 А, автоматический выключатель на 125 А или автоматический выключатель на 250 А. Инновационная конструкция включает в себя эксклюзивные механизмы регулировки высоты для встраиваемых версий, обеспечивающие идеальное выравнивание между выключателями и защитной крышкой.

Распределительный щит EKDB11T, рассчитанный на подключение от 12 до 48 ответвлений, совместим как с подключаемыми автоматическими выключателями, так и с подключаемыми устройствами RCBO, обеспечивая исключительную гибкость для различных коммерческих и промышленных применений. Распределительный щит оснащен съемными/бьющимися кабельными вводами, множеством вариантов отверстий для кабелей и большим пространством для проводки, что упрощает аккуратную прокладку кабелей и монтаж.

Превосходная защита : полностью закрытые кожухами шины обеспечивают повышенную безопасность для обслуживающего персонала.
Гибкая конфигурация : несколько вариантов главного выключателя (разъединитель на 125 А, автоматический выключатель на 125 А, автоматический выключатель на 250 А) для соответствия различным требованиям к нагрузке.
Регулировка высоты установки : Специальные винты для регулировки высоты внутренней стороны двери для встраиваемых версий обеспечивают идеальное выравнивание автоматического выключателя.
Прочная конструкция : корпус из листовой стали толщиной 1,2 мм обеспечивает долговечность в сложных условиях эксплуатации.
Простота обслуживания : подключаемые ответвления позволяют быстро заменять и расширять систему в будущем с минимальными доработками.
Усовершенствованная система организации кабелей : съемные/бьющиеся кабельные вводы и множество вариантов отверстий для аккуратной и профессиональной установки.
Масштабируемая мощность : от 12 до 48 вариантов для удовлетворения сложных потребностей в распределении электроэнергии.
Полное соответствие требованиям безопасности : Полностью соответствует стандарту IEC 61439-3, степень защиты IP40.

Технические характеристики

Модель		EKDB11TF	EKDB11TS
Стандарт		МЕК 61439-3
Количество фаз		Трехфазный
Тип крепления		Встраиваемый	Накладной монтаж
Текущая мощность		125А, 250А
Номинальное напряжение		415 В переменного тока, 50/60 Гц
Номинальное напряжение изоляции (Ui)		690 В
Количество способов		12,18,24,30,36,42,48
Степень защиты от проникновения влаги и пыли		IP40
Толщина стального листа		1,2 мм
Отделка поверхности		Порошковое покрытие из электростатического эпоксидного полиэстера (RAL7035)
Диапазон рабочих температур		от -25℃ до 55℃ (Требуется снижение номинальной мощности; см. кривые снижения номинальной мощности выключателя)
Главный входящий коммутатор		Разъединительный выключатель
		MCCB
Ветвый ломатель	Вставной автоматический выключатель	1,2, 3-полюсные: 6, 10, 16, 20, 25, 32, 40, 50, 63А
	Вставной автоматический выключатель с защитой от утечки тока (RCBO)	1P+N:6,10,16,20,25,32,40,50,63A (I△n: 30,100,300 мА)
Мощность клемм главного выключателя	Разъединительный выключатель	50 мм²
	125AF MCCB	50 мм²
	250AF MCCB	120 мм²
Мощность клеммы автоматического выключателя ответвления	Вставной автоматический выключатель	25 мм²
	Вставной автоматический выключатель с защитой от утечки тока (RCBO)	25 мм²
Пропускная способность нейтрального терминала	Входящий кабельный наконечник	50 мм²
	Терминалы отправления	16 мм²
Наземная терминальная мощность	Входящий кабельный наконечник	50 мм²
	Терминалы отправления	16 мм²
Количество исходящих терминалов		≥ Количество способов

Размеры

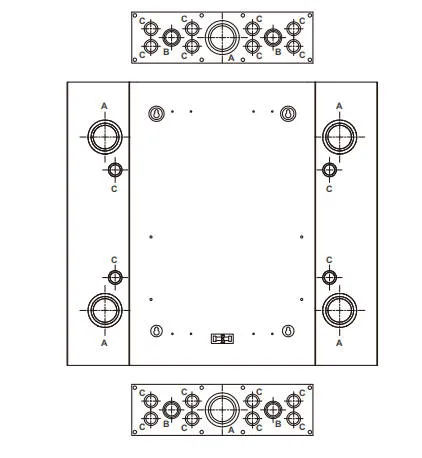

Подробности нокаута

Распределительный щит EKDB11T имеет множество легко снимаемых отверстий на корпусе, что облегчает прокладку кабелей и уменьшает беспорядок. На иллюстрации показана конструкция отверстий на корпусе.

нокаутировать	Диаметр (мм) (Изнутри наружу)
А	ø43/ø51/ø62
Б	ø22/ø27/ø32
С	ø19/ø25

Встраиваемый разъединитель

Номер ссылки.	Исходящие пути	В	В1	ЧАС	H1	Д	А	Б	С
EKDB11TF-121	12	395	360	505	465	120	240	340	88
EKDB11TF-18I	48	395	360	581	541	120	240	416	88
EKDB11TF-24I	24	395	360	567	617	120	240	492	88
EKDB11TF-301	30	395	360	733	693	120	240	568	88
EKDB11TF-361	36	395	360	809	769	120	240	644	88
EKDB11TF-42I	42	395	360	885	845	120	240	720	88

Поверхностно-монтируемый разъединительный выключатель

Номер ссылки.	Исходящие пути	В	В1	ЧАС	H1	Д	А	Б	С
EKDB11TS-121	12	370	360	475	465	120	240	340	88
EKDB11TS-18l	48	370	360	551	541	120	240	416	88
EKDB11TS-241	24	370	360	627	617	120	240	492	88
EKDB11TS-301	30	370	360	703	693	120	240	568	88
EKDB11TS-361	36	370	360	779	769	120	240	644	88
EKDB11TS-42I	42	370	360	855	845	120	240	720	88

Встраиваемый автоматический выключатель 125AF

Номер ссылки.	Исходящие пути	В	В1	ЧАС	H1	Д	А	Б	С
EKDB11TF-12M1	12	395	360	585	545	120	240	420	120
EKDB11TF-18M1	48	395	360	661	621	120	240	496	120
EKDB11TF-24M1	24	395	360	737	697	120	240	572	120
EKDB11TF-30M1	30	395	360	813	773	120	240	648	120
EKDB11TF-36M1	36	395	360	889	849	120	240	724	120
EKDB11TF-42M1	42	395	360	965	925	120	240	800	120
EKDB11TF-48M1	48	395	360	1041	1001	120	240	876	120

Автоматический выключатель MCCB 125AF для поверхностного монтажа

Номер ссылки.	Исходящие пути	В	В1	ЧАС	H1	Д	А	Б	С
EKDB11TS-12M1	12	370	360	555	545	120	240	420	120
EKDB11TS-18M1	48	370	360	631	621	120	240	496	120
EKDB11TS-24M1	24	370	360	707	697	120	240	572	120
EKDB11TS-30M1	30	370	360	783	773	120	240	648	120
EKDB11TS-36M1	36	370	360	859	849	120	240	724	120
EKDB11TS-42M1	42	370	360	935	925	120	240	800	120
EKDB11TS-48M1	48	370	360	1011	1001	120	240	876	120

Встраиваемый автоматический выключатель 250AF

Номер ссылки.	Исходящие пути	В	В1	ЧАС	H1	Д	А	Б	С
EKDB11TF-12M2	12	395	360	620	580	120	240	455	120
EKDB11TF-18M2	48	395	360	696	656	120	240	531	120
EKDB11TF-24M2	24	395	360	772	732	120	240	607	120
EKDB11TF-30M2	30	395	360	848	808	120	240	683	120
EKDB11TF-36M2	36	395	360	924	884	120	240	759	120
EKDB11TF-42M2	42	395	360	1000	960	120	240	835	120
EKDB11TF-48M2	48	395	360	1076	1036	120	240	911	120

Накладной автоматический выключатель 250AF MCCB

Номер ссылки.	Исходящие пути	В	В1	ЧАС	H1	Д	А	Б	С
EKDB11TS-12M2	12	370	360	590	580	120	240	455	120
EKDB11TS-18M2	48	370	360	666	656	120	240	531	120
EKDB11TS-24M2	24	370	360	742	732	120	240	607	120
EKDB11TS-30M2	30	370	360	818	808	120	240	683	120
EKDB11TS-36M2	36	370	360	894	884	120	240	759	120
EKDB11TS-42M2	42	370	360	970	960	120	240	835	120
EKDB11TS-48M2	48	370	360	1046	1036	120	240	911	120
