● Стандарт: IEC 61439-3
● Система: однофазная, 240 В переменного тока, 50/60 Гц
● Номинальное напряжение изоляции (Ui): 690 В
● Варианты главного выключателя: разъединитель, УЗО
● Устройства для ответвленных цепей: вставные автоматические выключатели, вставные дифференциальные автоматические выключатели.
● Исходящие пути: 4, 6, 8, 10, 12, 14, 16
● Варианты монтажа: накладной, встраиваемый.
● Степень защиты от проникновения влаги и пыли: IP40
● Корпус: стальной лист толщиной 0,8 мм

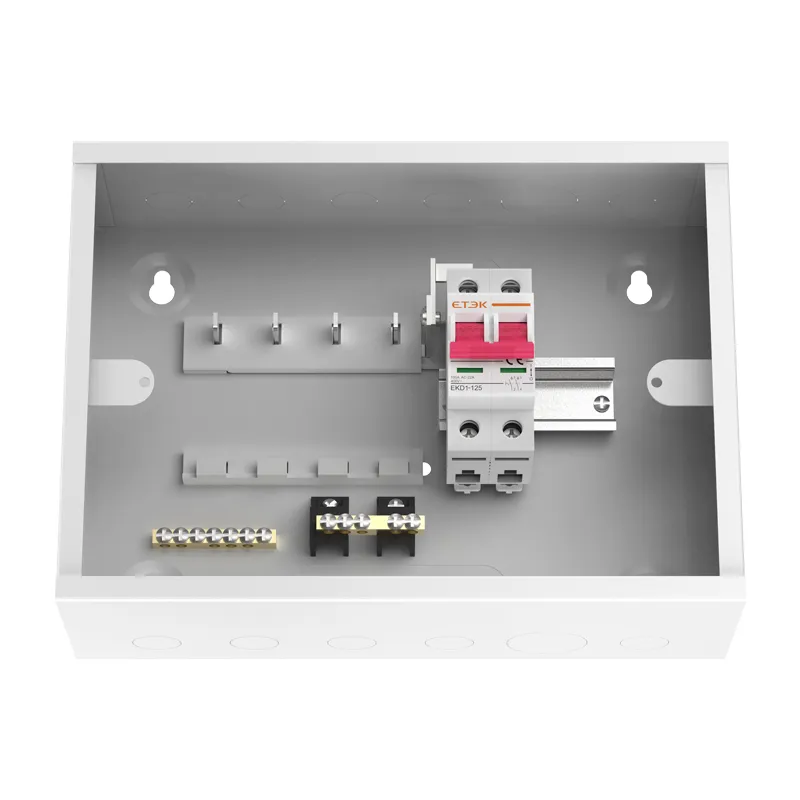

EKDB11S — это компактный однофазный распределительный щит, соответствующий стандарту IEC 61439-3, предназначенный для быстрого, безопасного и экологически чистого распределения низковольтного электропитания в жилых и небольших коммерческих помещениях. Идеально подходит для квартир, торговых помещений, небольших офисов и особенно для проектов модернизации, требующих быстрой установки с минимальными неудобствами.
Разработанный для повышения эффективности, распределительный щит EKDB11S имеет стандартизированный интерфейс подключения устройств к ответвленным цепям, поддерживая как подключаемые автоматические выключатели (MCB), так и подключаемые дифференциальные автоматические выключатели (RCB). Доступен в вариантах для поверхностного (EKDB11SS) и скрытого (EKDB11SF) монтажа с единообразной внутренней компоновкой. Этот распределительный щит вмещает главные выключатели до 125 А с возможностью установки разъединителя или дифференциального автоматического выключателя (RCCB) (без защиты от перегрузки по току).
Продуманная конструкция включает в себя достаточно места для прокладки кабелей, множество легкодоступных отверстий и большую емкость для клемм нейтрали/заземления. Благодаря наличию от 4 до 16 выходных разъемов, EKDB11S предоставляет универсальные возможности для различных жилых и небольших коммерческих помещений, сохраняя при этом простоту установки и удобство обслуживания в будущем.
Быстрая установка : подключаемые интерфейсы для ответвленных цепей минимизируют время монтажа проводки, идеально подходят для проектов модернизации.
Простота обслуживания : замена автоматических выключателей или добавление цепей с минимальными изменениями в проводке благодаря стандартизированной схеме расположения шин.
Гибкие возможности монтажа : выберите вариант для поверхностного (EKDB11SS) или скрытого (EKDB11SF) монтажа с идентичной внутренней конфигурацией.
Соответствие стандартам и безопасность : Полностью соответствует требованиям IEC 61439-3, степень защиты IP40.
Большая пропускная способность терминалов : достаточное количество заземляющих и нейтральных клемм, а также отходящих клемм ≥ количества ответвлений.
Компактный дизайн : небольшой форм-фактор с множеством вариантов отверстий для аккуратной прокладки кабелей.
Расширяемость : Возможность масштабирования от 4 до 16 вариантов для удовлетворения различных требований к установке.
| Модель | EKDB11SF | EKDB11SS | |
| Стандарт | МЕК 61439-3 | ||
| Количество фаз | Однофазный | ||
| Тип крепления | Встраиваемый | Накладной монтаж | |
| рейтинг шины | 125 А макс. | ||
| Номинальное напряжение | 240 В переменного тока, 50/60 Гц | ||
| Номинальное напряжение изоляции (Ui) | 690В | ||
| Количество способов | 4,6,8,10,12,14,16 | ||
| Степень защиты от проникновения влаги и пыли | IP40 | ||
| Толщина стального листа | 0,8 мм | ||
| Отделка поверхности | Порошковое покрытие из электростатического эпоксидного полиэстера (RAL7035) | ||
| Диапазон рабочих температур | от -5°C до 40°C | ||
| Главный входящий коммутатор | РКЦБ | ||
| Разъединительный выключатель | |||
| Ветвый ломатель | Вставной автоматический выключатель | 1,2П: 6, 10, 16, 20, 25, 32, 40, 50, 63А | |
| Вставной автоматический выключатель с защитой от утечки тока (RCBO) | 1P+N:6,10,16,20,25,32,40,50,63A (I△n: 30,100,300 мА) | ||
| Мощность клемм главного выключателя | Разъединительный выключатель | 50 мм² | |
| РКЦБ | 35 мм² | ||
| Мощность клеммы выключателя ответвления | Вставной автоматический выключатель | 25 мм² | |
| Вставной автоматический выключатель с защитой от утечки тока (RCBO) | 25 мм² | ||
| Пропускная способность нейтрального терминала | 16 мм² | ||
| Наземная терминальная мощность | 16 мм² | ||
| Количество исходящих терминалов | ≥ Количество способов | ||
Подробности нокаута
Распределительный щит EKDB11S имеет множество легко снимаемых отверстий на корпусе, что облегчает прокладку кабелей и уменьшает беспорядок. На иллюстрации показана конструкция отверстий на корпусе.
| нокаутировать | Диаметр (мм) |
| А | ø33 |
| Б | ø20 |
| С | 21x90 |

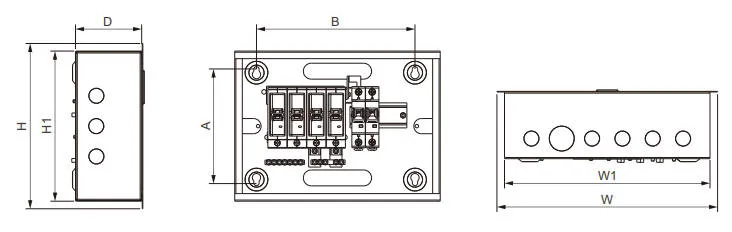

Встраиваемый
| Номер ссылки. | Исходящие пути | В | В1 | ЧАС | H1 | Д | А | Б |
| EKDB11SF-4 | 4 | 296 | 271 | 218 | 198 | 88 | 150 | 209 |
| EKDB11SF-6 | 6 | 348 | 323 | 218 | 198 | 88 | 150 | 261 |
| EKDB11SF-8 | 8 | 399 | 374 | 218 | 198 | 88 | 150 | 312 |
| EKDB11SF-10 | 10 | 451 | 426 | 218 | 198 | 88 | 150 | 364 |
| EKDB11SF-12 | 12 | 502 | 477 | 218 | 198 | 88 | 150 | 415 |
| EKDB11SF-14 | 14 | 553 | 528 | 218 | 198 | 88 | 150 | 466 |
| EKDB11SF-16 | 16 | 605 | 580 | 218 | 198 | 88 | 150 | 518 |

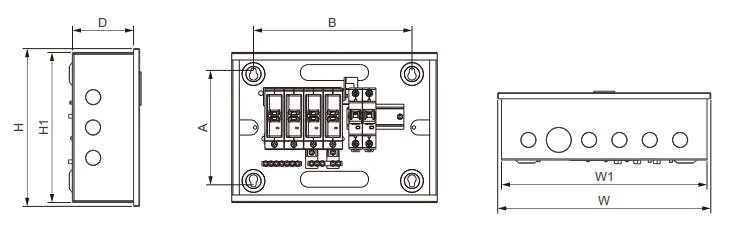

Накладной монтаж
| Номер ссылки. | Исходящие пути | В | В1 | ЧАС | H1 | Д | А | Б |
| EKDB11SS-4 | 4 | 281 | 271 | 208 | 198 | 88 | 150 | 209 |
| EKDB11SS-6 | 6 | 333 | 323 | 208 | 198 | 88 | 150 | 261 |
| EKDB11SS-8 | 8 | 384 | 374 | 208 | 198 | 88 | 150 | 312 |
| EKDB11SS-10 | 10 | 436 | 426 | 208 | 198 | 88 | 150 | 364 |
| EKDB11SS-12 | 12 | 487 | 477 | 208 | 198 | 88 | 150 | 415 |
| EKDB11SS-14 | 14 | 538 | 528 | 208 | 198 | 88 | 150 | 466 |
| EKDB11SS-16 | 16 | 590 | 580 | 208 | 198 | 88 | 150 | 518 |
