● Стандарты: BS EN 61439-3.
● Корпус: негорючая сталь, распашная дверь; стандарт EKDB16S / EKDB16SL со встроенным замком.
● Вводной выключатель: главный выключатель DP на 100 А (разъединитель).
● Варианты расположения: 4, 6, 10, 14, 18, 24 однорядных.
● Клеммные колодки: установлены сверху, имеют цветовую маркировку N и E.
● Монтаж: Отверстия для крепления, крепление на штатив для неровных поверхностей, Т-образная планка для крепления на DIN-рейку.

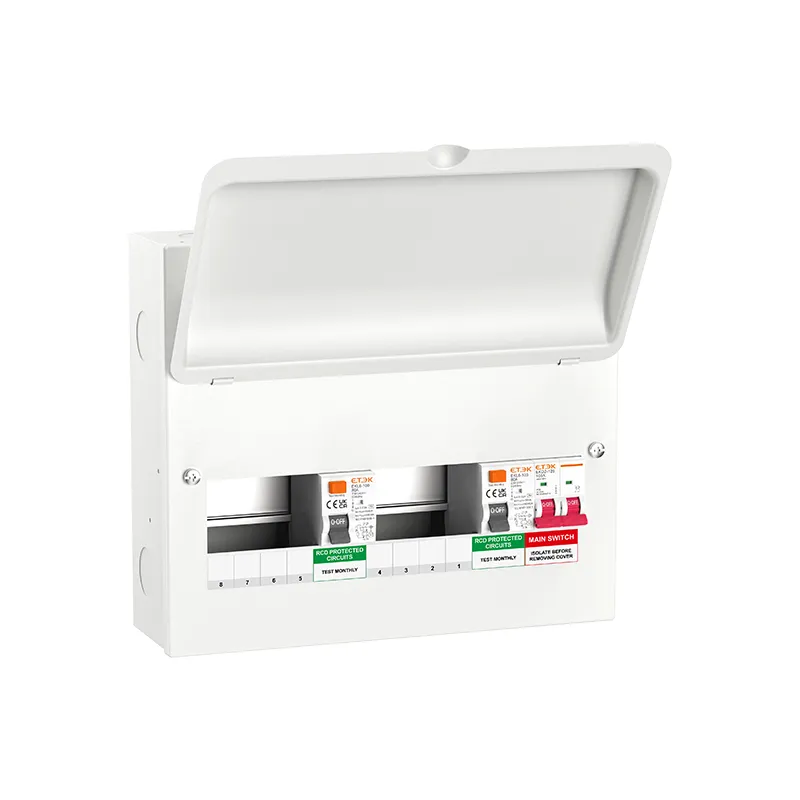

Главный распределительный щит EKDB16S(L) обеспечивает аккуратную и расширяемую основу для распределения электроэнергии в жилых и небольших коммерческих помещениях. Изготовленный в соответствии со стандартом BS EN 61439-3 с негорючим стальным корпусом, он оснащен двухполюсным разъединителем на 100 А и имеет достаточное количество направляющих для проводов различных типоразмеров, что делает его идеальным для монтажа с использованием автоматических выключателей с защитой от утечки тока (RCBO) или поэтапного расширения цепей. Монтажники оценят наличие винтов с защитой от выкручивания, съемную DIN-рейку с Т-образным креплением и расположенные сверху цветные заземляющие и нейтральные шины для аккуратной и быстрой проводки. Выбирайте версии «L» для встроенного дверного замка для защиты важных панелей.
Часто задаваемые вопросы
В1: Какие защитные устройства я могу установить?
A1: Плата поддерживает автоматические выключатели MCB, RCBO и AFDD, расположенные после главного выключателя DP на 100 А, в соответствии с рекомендациями BS EN 61439‑3.
Вопрос 2: Можно ли добавить защиту от перенапряжения позже?
A2: Да. Комплекты SPD можно установить дополнительно; для заводской установки рассмотрите конфигурации SPD из линейки EKDB16S(L).
В3: Входят ли в комплектацию моделей SL дверные замки?

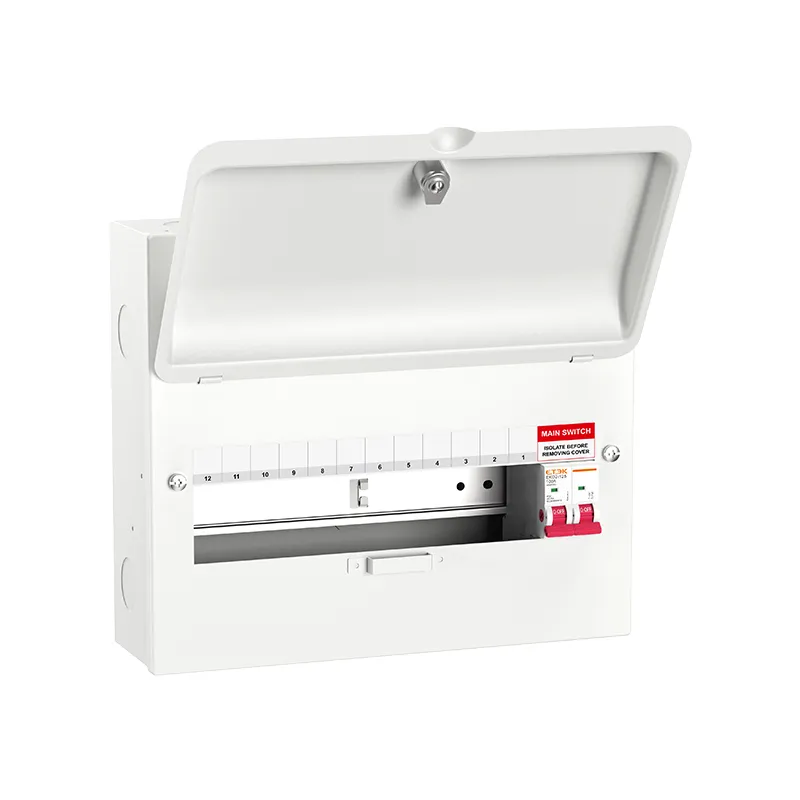

A3: Да. Версии «L» оснащены дверным замком для дополнительной безопасности; стандартные версии не имеют замка.

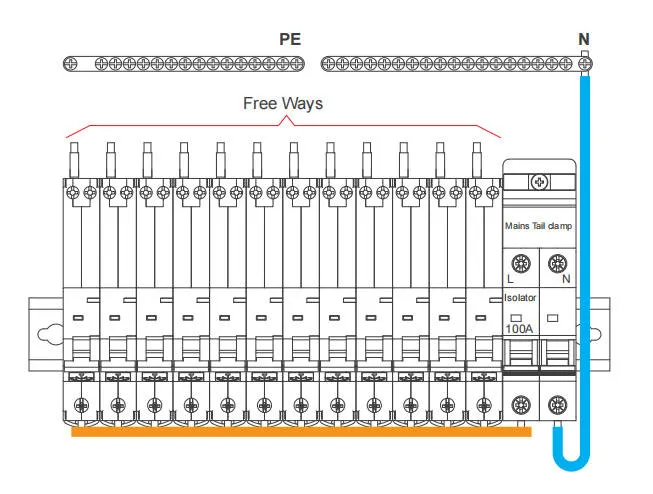

Вопрос 4: Где расположены нейтральная и заземляющая шины?
A4: Обе планки установлены сверху и имеют цветовую маркировку для упрощения прокладки и уменьшения пересечения проводов.
В5: Удобны ли крепежные элементы для монтажа?
A5: Выкрученные винты с комбинированной головкой, крепление через отверстие для ключа и съемная DIN-рейка ускоряют аккуратную установку.
|
Ref No.
|
Ref No. (with lock)
|
Box size
|
Main switch
|
Busbar pins
|
Free ways
|
|
EKDB16S4-I
|
EKDB16S4L-I
|
4
|
DP 100A
|
3 | 2 |
|
EKDB16S6-I
|
EKDB16S6L-I
|
6 |
DP 100A
|
5 | 4 |
|
EKDB16S10-I
|
EKDB16S10L-I
|
10 |
DP 100A
|
9 | 8 |
|
EKDB16S14-I
|
EKDB16S14L-I
|
14 |
DP 100A
|
13 | 12 |
|
EKDB16S18-I
|
EKDB16S18L-I
|
18 |
DP 100A
|
17 | 16 |
|
EKDB16S24-I
|
EKDB16S24L-I
|
24 |
DP 100A
|
23 | 22 |
