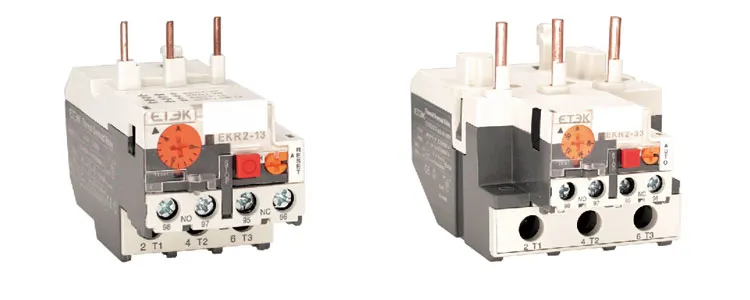

Реле перегрузки — это устройства, защищающие электродвигатели от перегрузок и обрывов фаз. При перегрузке двигателя реле обнаруживает это и прекращает подачу питания, предотвращая перегрев двигателя и повреждение обмоток.
| Электрическая ценность | AC50/60 Гц, 690 В, 0,1 А ~ 630 А |
| Класс "Туман" | 10А |
| Версия для монтажа | Плагин: доступен для EKR2-13,23,33 |
ЭК | Р | 2 | 13 | 10 |
код компании | Тепловое реле перегрузки | Номер последовательности проектирования | Размер рамки | Код номинального тока: Основные технические характеристики, выраженные номинальным рабочим током (380 В/400 В, AC3) |
3-фазный биметалл
Плавная регулировка параметров тока.
Температурная компенсация
Индикатор срабатывания
Кнопка тестирования позволяет остановить двигатель в случае необходимости аварийной остановки во время работы.
путем отключения контакта с магнитным контактом с помощью кнопки проверки. Для проверки работы контактов термореле перегрузки возможна немедленная проверка путем поднятия кнопки проверки, которая изменяет положение контакта NO/NC.
Кнопка «Стоп»: когда двигателю требуется аварийная остановка во время работы, двигатель можно остановить, отключив его от магнитного контакта с кнопкой «Стоп».
Кнопка ручного и автоматического сброса
Электрически разомкнутый контакт 1 Н/О плюс 1 ЗК

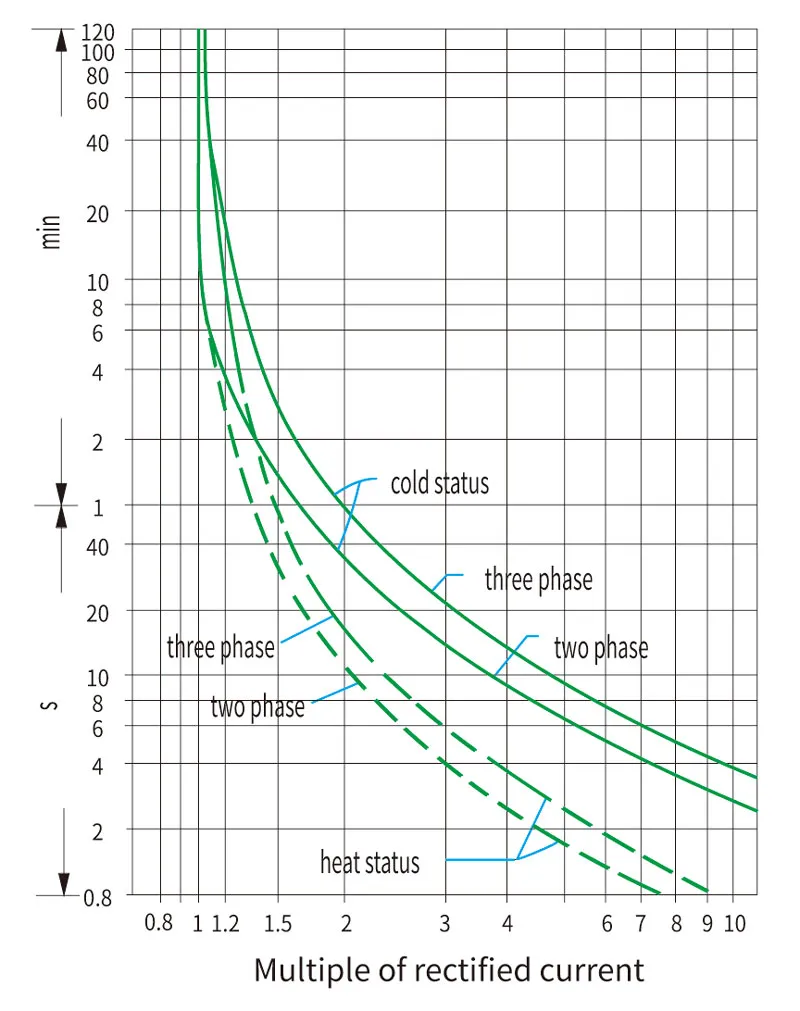

Защитное имущество | |||||
| Элемент | Серия № | Я/В | Время работы Tp | Условия испытания | |
| Перегрузка защита | 1 | 1.05 | >2 ч | Запуск из холодного состояния | |
| 2 | 1.2 | ≤2 ч | Начиная с состояния нагрева, сразу после пункта №1 | ||
| 3 | 1.5 | ≤2 мин | Начиная с состояния нагрева, сразу после пункта №1 | ||
| 4 | 7.2 | 2с | Запуск из холодного состояния | ||
| Фазовый сбой защита | 5 | Любые две фазы | Другие этапы | >2 ч | Запуск из холодного состояния |
| 1 | 0.9 | ||||
| 6 | 1.15 | 0 | ≤2 ч | Начиная с состояния нагрева, сразу после пункта №5 | |
Основные технические данные | ||
| Функция защиты от обрыва фазы | Да | |
| Автоматический и ручной сброс | Да | |
| Температурная компенсация | Да | |
| Индикатор срабатывания | Да | |
| Кнопка «Тест и остановка» | Да | |
| Режим монтажа | Плагин | Да |
| Независимый | Да | |
| Количество контактов | 1Н/О+1Н/С | |
| Вспомогательные контакты | Номинальный ток (А) (AC-15 220V) | 2.73 |
| Номинальный ток (А) (AC-15 380 В) | 1.58 | |
| Номинальный ток (А) (DC-13 220V) | 0.2 | |
Проводка | |||||

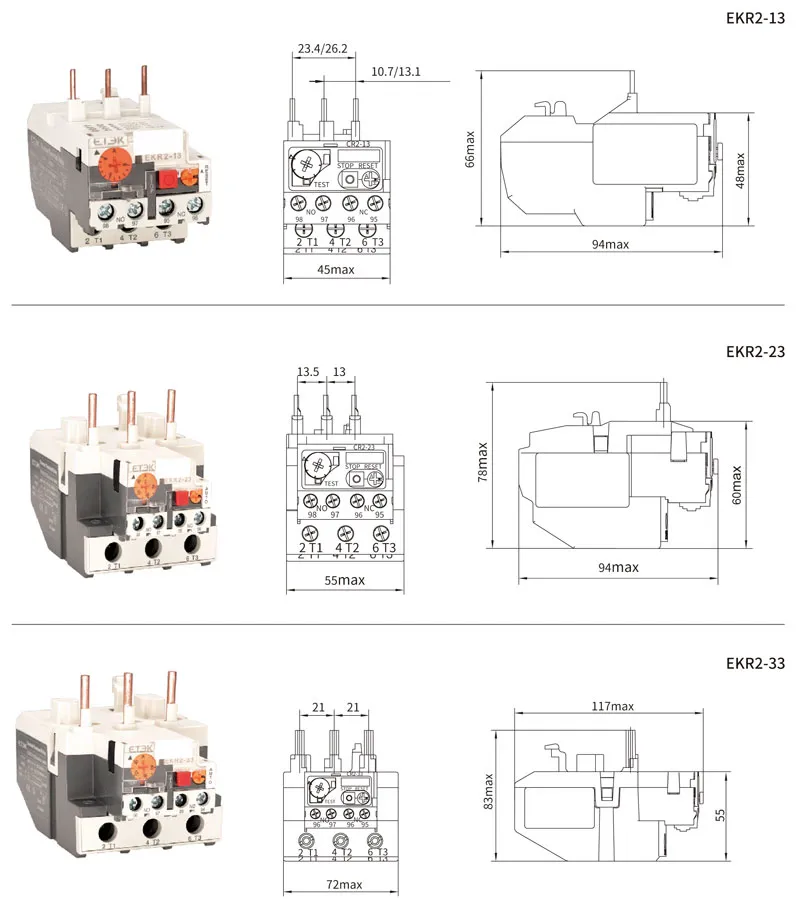

| Предметы | ЭКР2-13 | ЭКР2-23 | ЕКР2-33 | ||
| Площадь поперечного сечения проводника, мм² | Главная цепь | Одножильный или многожильный провод | 1~4 | 4~10 | 4~35 |
| Винт для проводки | М4 | М4 | М10 | ||
| Вспомогательная цепь | Одножильный или многожильный провод | 0,5~2,5 | 0,5~2,5 | 0,5~2,5 | |
| Винт для проводки | М3.5 | М3.5 | М3.5 | ||
Assembly with contactor |
|||||
| Model of overload relay |
Code | Rated current (A) | Recommended fuse type (Recommended RT16) |
Contactor Matched | |
| aM | gG | ||||
| EKR2-13 | 1301 | 0.1~0.16 | 0.25 | 2 | EKC1-09 EKC1-12 EKC1-18 EKC1-25 EKC1-32 |
| 1302 | 0.16~0.25 | 0.5 | 2 | ||
| 1303 | 0.25~0.4 | 1 | 2 | ||
| 1304 | 0.4~0.63 | 1 | 2 | ||
| 1305 | 0.63~1 | 2 | 4 | ||
| 1306 | 1~1.6 | 2 | 4 | ||
| 1307 | 1.6~2.5 | 4 | 6 | ||
| 1308 | 2.5~4 | 6 | 10 | ||
| 1310 | 4~6 | 8 | 16 | ||
| 1312 | 5.5~8 | 12 | 20 | ||
| 1314 | 7~10 | 12 | 20 | ||
| 1316 | 9~13 | 16 | 25 | ||
| 1321 | 12~18 | 20 | 35 | ||
| 1322 | 17~25 | 25 | 50 | ||
| EKR2-23 | 2353 | 23~32 | 40 | 63 | EKC1-32 |
| 2355 | 30~40 | 40 | 80 | ||
| EKR2-33 | 3353 | 23~32 | 40 | 63 | EKC1-40 EKC1-50 EKC1-65 EKC1-80 EKC1-95 |
| 3355 | 30~40 | 40 | 100 | ||
| 3357 | 37~50 | 63 | 100 | ||
| 3359 | 48~65 | 63 | 100 | ||
| 3361 | 55~70 | 80 | 125 | ||
| 3363 | 63~80 | 80 | 125 | ||
| 3365 | 80~93 | 100 | 160 | ||
| Reference No. | Specification |
| EKR2-1301 | Thermal Overload Relay Current 0.1-0.16A |
| EKR2-1302 | Thermal Overload Relay Current 0.16-0.25A |
| EKR2-1303 | Thermal Overload Relay Current 0.25-0.4A |
| EKR2-1304 | Thermal Overload Relay Current 0.4-0.63A |
| EKR2-1305 | Thermal Overload Relay Current 0.63-1A |
| EKR2-1306 | Thermal Overload Relay Current 1-1.6A |
| EKR2-1307 | Thermal Overload Relay Current 1.6-2.5A |
| EKR2-1308 | Thermal Overload Relay Current 2.5-4A |
| EKR2-1310 | Thermal Overload Relay Current 4-6A |
| EKR2-1312 | Thermal Overload Relay Current 5.5-8A |
| EKR2-1314 | Thermal Overload Relay Current 7-10A |
| EKR2-1316 | Thermal Overload Relay Current 9-13A |
| EKR2-1321 | Thermal Overload Relay Current 12-18A |
| EKR2-1322 | Thermal Overload Relay Current 17-25A |

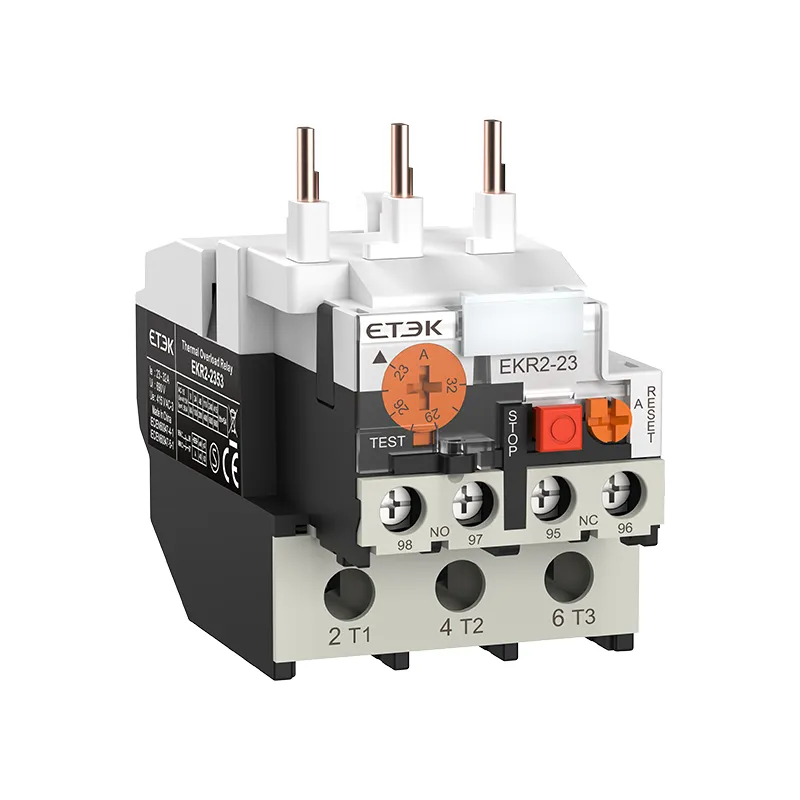

| EKR2-2353 | Thermal Overload Relay Current 23-32A |
| EKR2-2355 | Thermal Overload Relay Current 30-40A |
| EKR2-3353 | Thermal Overload Relay Current 23-32A |

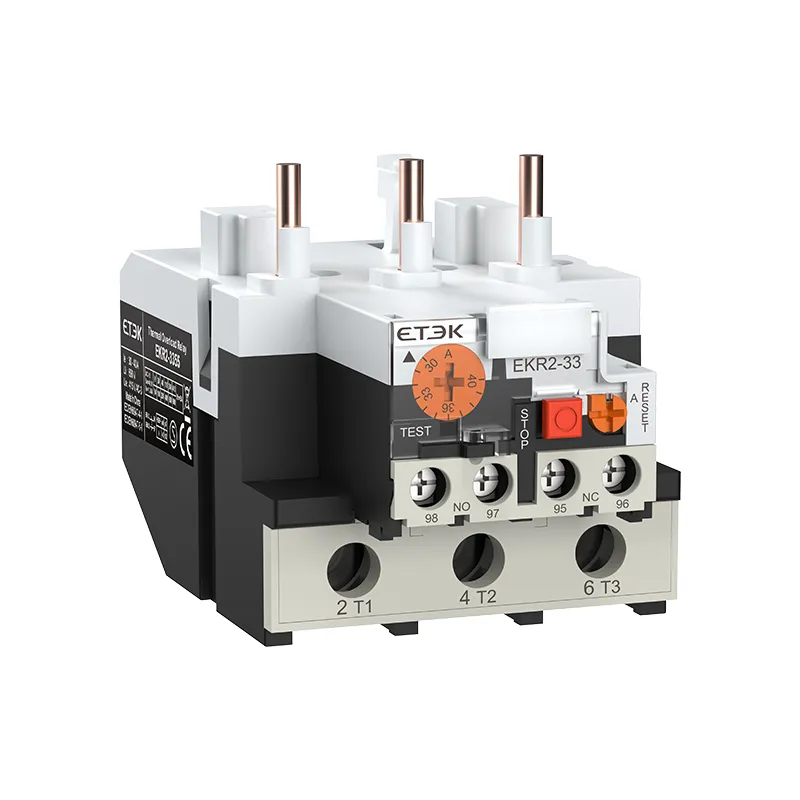

| EKR2-3355 | Thermal Overload Relay Current 30-40A |
| EKR2-3357 | Thermal Overload Relay Current 37-50A |
| EKR2-3359 | Thermal Overload Relay Current 48-65A |
| EKR2-3361 | Thermal Overload Relay Current 55-70A |
| EKR2-3363 | Thermal Overload Relay Current 63-80A |
| EKR2-3365 | Thermal Overload Relay Current 80-93A |
