Автоматический выключатель защиты двигателя, или MPCB, представляет собой электромеханическое устройство, выполняющее три важные функции перед электродвигателем: изоляция, защита двигателя от перегрузки и короткого замыкания, управление двигателем (включение/выключение).
В случае перегрузки или короткого замыкания MPCB автоматически отключает цепь. Он имеет внутренние контакты, которые соединяют линию питания с нагрузкой. Внутренняя катушка обнаруживает токи короткого замыкания (высокие или очень высокие значения тока), в то время как термочувствительный элемент, приваренный к биметаллу, обнаруживает перегрузки по току (значения тока немного выше номинального значения), которые могут повредить двигатель. В случае перегрузки по току катушка или биметалл определяет размыкание контактов.
ЭК | РС | 2 | 32 | 01 |
Код номинального тока | Стартер двигателя переменного тока | Номер последовательности проектирования | Размер рамы номинальный ток (А) | Код номинального тока |
Электрическая ценность | АК690В, 32А, 80А |
Стандарт | МЭК/ЕН 60947-2, МЭК60947-4-1 |
Температура: | -5℃~+40℃, средняя температура в течение 24 часов не превышает +35℃ |
Высота | не превышает 2000м |
Условия воздуха | в месте монтажа относительная влажность не должна превышать 50 % при максимальной температуре +40 ℃, более высокая относительная влажность допустима при более низкой температуре, например, относительная влажность может составлять 90 % при +20 ℃ |
Уровень выпуска | Ⅲ класс |
10А(ЭКМС2-32) 10А(ЭКМС2-80) | |
Номинальная операционная система | Непрерывная операционная система |
Условия монтажа | Наклон между монтажной плоскостью и вертикальной плоскостью не должен превышать 5°. |
Изделие должно быть установлено и эксплуатироваться в месте без явных сотрясений, ударов и вибрации. |
Свойства защиты от перегрузки | ||||||
Серия № | Множественное значение тока | Исходный статус | Время | Ожидаемые результаты | Температура окружающей среды | |
1 | 1,05 | Холодный статус | t≥2ч | безотказный | +20℃±2℃ | |
2 | 1,2 | Статус охоты (сразу после теста 1) | t<2мин | Споткнуться | +20℃±2℃ | |
3 | 1,5 | Статус охоты (сразу после теста 1) | Класс отключения | 10А т <2мин | Споткнуться | +20℃±2℃ |
10 т < 4 мин. | ||||||
4 | 7.2 | Холодный статус | Класс отключения | 10А 2с | Споткнуться | +20℃±2℃ |
10 4 с |
Свойства защиты от обрыва фазы | ||||||
Серия № | Множественное значение тока | Исходный статус | Время | Ожидаемые результаты | Температура окружающей среды | |
Любые 2 фазы | другая фаза | |||||
1 | 1 | 0,9 | Холодный статус | t≥2ч | безотказный | +20℃±2℃ |
2 | 1,15 | 0 | Статус охоты (сразу после теста 1) | т < 2 ч | Споткнуться | +20℃±2℃ |
Свойства температурной компенсации | |||||
Серия № | Множественное значение тока | Исходный статус | Время | Ожидаемые результаты | Температура окружающей среды |
1 | 1 | Холодный статус | t≥2ч | безотказный | +40℃±2℃ |
2 | 1,2 | Статус охоты (сразу после теста 1) | t<2мин | Споткнуться | +40℃±2℃ |
3 | 1,05 | Холодный статус | t≥2ч | безотказный | -5℃±2℃ |
4 | 1,3 | Статус охоты (сразу после теста 1) | t<2мин | Споткнуться | -5℃±2℃ |
Модель реле перегрузки | Код | Номинальный ток (А) | Номинальная предельная отключающая способность при коротком замыкании lcu(kA) | Номинальная рабочая отключающая способность при коротком замыкании, лкс (кА) | Стандартная номинальная мощность трехфазного двигателя (кВт) | ||||||
230/ 240В |
400/ 415В |
660/ 690В |
230/ 240В |
400/ 415В |
660/ 690В |
230/ 240В |
400/ 415В |
660/ 690В |
|||
ЭКМС2 -32 |
3201 | 0,1~0,16 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - |
3202 | 0,16~0,25 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
3203 | 0,25~0,4 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | - | |
3204 | 0,4~0,63 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0,37 | |
3205 | 0,63~1 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 0,55 | |
3206 | 1~1,6 | 100 | 100 | 100 | 100 | 100 | 100 | - | - | 1.1 | |
3207 | 1,6~2,5 | 100 | 100 | 3 | 100 | 100 | 2,25 | 0,37 | 0,75 | 1,5 | |
3208 | 2,5~4 | 100 | 100 | 3 | 100 | 100 | 2,25 | 0,75 | 1,5 | 3 | |
3210 | 4~6,3 | 100 | 100 | 3 | 100 | 100 | 2,25 | 1.1 | 2.2 | 4 | |
3214 | 6~10 | 100 | 100 | 3 | 100 | 100 | 2,25 | 2.2 | 4 | 7,5 | |
3216 | 9~14 | 100 | 15 | 3 | 100 | 7,5 | 2,25 | 3 | 5,5 | 9 | |
3220 | 13~18 | 100 | 15 | 3 | 100 | 7,5 | 2,25 | 4 | 9 | 11 | |
3221 | 17~23 | 50 | 15 | 3 | 50 | 6 | 2,25 | 5,5 | 11 | 15 | |
3222 | 20~25 | 50 | 15 | 3 | 50 | 6 | 2,25 | 5,5 | 11 | 18,5 | |
3232 | 24~32 | 50 | 15 | 3 | 50 | 6 | 2,25 | 7,5 | 12,5 | 22 | |
ЭКМС2 -80 |
8025 | 16~25 | - | 15 | - | - | 7,5 | - | 5,5 | 11 | - |
8040 | 25~40 | - | 15 | - | - | 7,5 | - | 11 | 22 | - | |
8063 | 40~63 | - | 15 | - | - | 7,5 | - | 15 | 33 | - | |
8080 | 56~80 | - | 15 | - | - | 7,5 | - | 22 | 45 | - |
Расцепитель пониженного напряжения | ||||
Номинальное напряжение изоляции Ui(В) | Рабочий диапазон напряжения | Модель | Технические характеристики | |
690 | 35%~70%УЭ | ЭКМС2-УВ110 | 110~115В 50Гц | |
690 | 35%~70%УЭ | ЭКМС2-УВ127 | 127В 60Гц | |
690 | 35%~70%УЭ | ЭКМС2-УВ220 | 220~240В 50Гц | |
690 | 35%~70%УЭ | ЭКМС2-УВ380 | 380~400В 50Гц | |
690 | 35%~70%УЭ | ЭКМС2-УВ440 | 440В 60Гц |
Шунтовой релиз | ||||
Номинальное напряжение изоляции Ui(В) | Рабочий диапазон напряжения | Модель | Технические характеристики | |
690 | 70%~110%УЭ | ЭКМС2-Ш110 | 110~115В 50Гц | |
690 | 70%~110%УЭ | ЭКМС2-Ш127 | 127В 60Гц | |
690 | 70%~110%УЭ | ЭКМС2-Ш220 | 220~240В 50Гц | |
690 | 70%~110%УЭ | ЭКМС2-Ш380 | 380~400В 50Гц | |
690 | 70%~110%УЭ | ЭКМС2-Ш440 | 440В 60Гц |
Мгновенный вспомогательный контакт | ||||
Номинальное напряжение изоляции Ui(В) | Условный ток нагрева Ith(A) | Модель | Конфигурация | |
250 | 2,5 | ЭКМС2-АЕ20 | 2Н/О | |
250 | 2,5 | ЭКМС2-АЕ11 | 1Н/О+1Н/З |
Номинальное напряжение изоляции Ui(В) | Условный ток нагрева Ith(A) | Модель | Конфигурация | Стартер совпал | |
690 | 6 | ЭКМС2-АН20 | 2Н/О | ЭКМС2-32 | |
690 | 6 | ЭКМС2-АН11 | 1Н/О+1Н/З | ||
690 | 6 | ЭКМС2-АУ20 | 2Н/О | ЭКМС2-80 | |
690 | 6 | ЭКМС2-АУ11 | 1Н/О+1Н/З |
Контакт сигнализации неисправности и вспомогательный контакт мгновенного действия | |||||
Номинальное напряжение изоляции Ui(В) | Условный ток нагрева Ith(A) | Модель | Конфигурация | ||
Мгновенный вспомогательный контакт | Контакт сигнала неисправности | ||||
690 | 6 | 2,5 | ЭКМС2-ФА0110 | 1Н/З+1Н/О | |
690 | 6 | 2,5 | ЭКМС2-ФА0101 | 1Н/З+1Н/З | |
690 | 6 | 2,5 | ЭКМС2-ФА1010 | 1Н/О+1Н/О | |
690 | 6 | 2,5 | ЭКМС2-ФА1001 | 1Н/О+1Н/З |
Класс применения, номинальное рабочее напряжение и рабочий ток мгновенного вспомогательного контакта | |||||||
Категория использования | АС-15 | ДС-13 | |||||
Номинальное рабочее напряжение Ue(В) | 24 | 48 | 110/127 | 230/240 | 24 | 48 | 60 |
Номинальный рабочий ток Ie(A) | 2 | 1,25 | 1 | 0,5 | 1 | 0,3 | 0,15 |
Нормальная рабочая мощность P(Вт) | 48 | 60 | 127 | 120 | 24 | 15 | 9 |
EKMS2-MC Коробка монтажная без кнопки | IP55 |
ЭКМС2-МС | ||||
ЭКМС2-32 | ||||
ЭКМС2-80 |

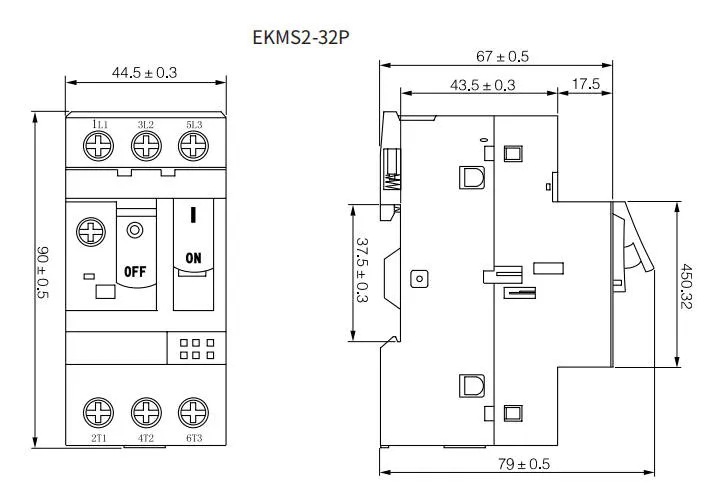

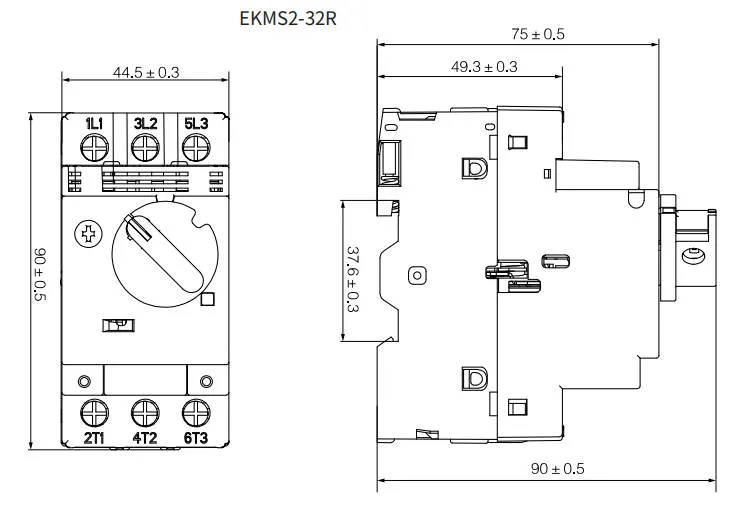

Номер ссылки | Технические характеристики |
Автоматический выключатель двигателя | |
ЭКМС2-3201П | MPCB Push Operation типа 400/415 В 0,1-0,16 А |
ЭКМС2-3202П | Тип MPCB Push Operation 400/415 В 0,16-0,25 А |
ЭКМС2-3203П | Тип MPCB Push Operation 400/415 В 0,25-0,4 А |
ЭКМС2-3204П | Тип MPCB Push Operation 400/415 В 0,4-0,63 А |
ЭКМС2-3205П | Тип MPCB Push Operation 400/415 В 0,63-1 А |
ЭКМС2-3206П | Тип MPCB Push Operation 400/415 В 1-1,6 А |
ЭКМС2-3207П | Тип MPCB Push Operation 400/415 В 1,6-2,5 А |
ЭКМС2-3208П | Тип MPCB Push Operation 400/415 В 2,5-4 А |
ЭКМС2-3210П | MPCB толкающего типа 400/415 В 4-6,3 А |
ЭКМС2-3214П | MPCB Push Operation типа 400/415В 6-10А |
ЭКМС2-3216П | MPCB Push Operation типа 400/415В 9-14A |
ЭКМС2-3220П | MPCB толкающего типа 400/415В 13-18А |
ЭКМС2-3221П | MPCB толкающего типа 400/415В 17-23А |
ЭКМС2-3222П | MPCB Push Operation типа 400/415В 20-25А |
ЭКМС2-3232П | MPCB Push Operation типа 400/415В 24-32A |
ЭКМС2-3201Р | MPCB Поворотный тип 400/415В 0.1-0.16A |
ЭКМС2-3202Р | MPCB Поворотный тип 400/415В 0,16-0,25А |
ЭКМС2-3203Р | MPCB Поворотный тип 400/415В 0,25-0,4А |
ЭКМС2-3204Р | MPCB Поворотный тип 400/415В 0,4-0,63А |
ЭКМС2-3205Р | MPCB поворотного типа 400/415В 0,63-1A |
ЭКМС2-3206Р | MPCB поворотного типа 400/415В 1-1.6A |

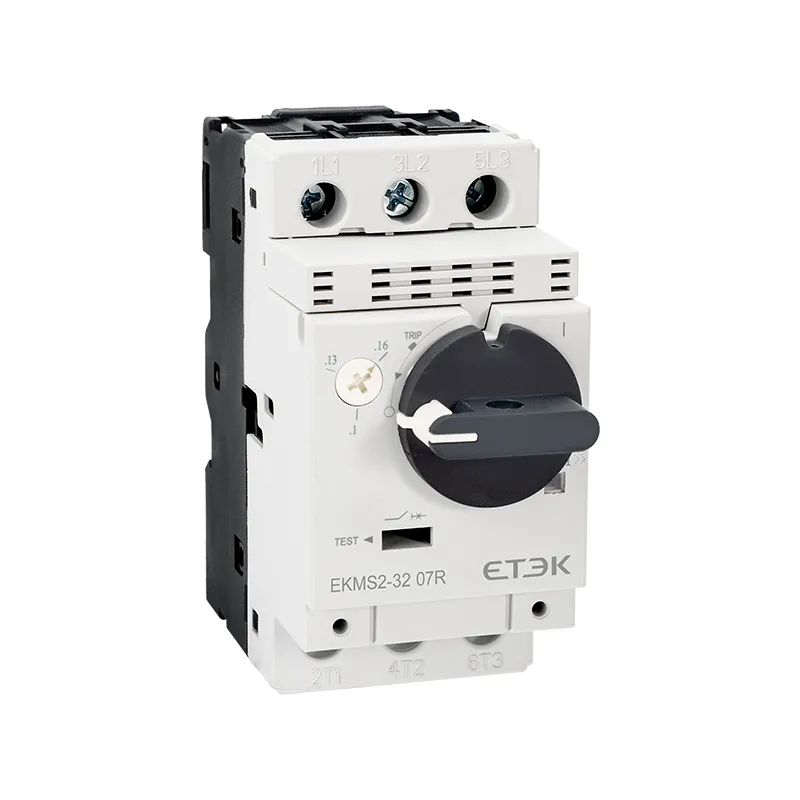

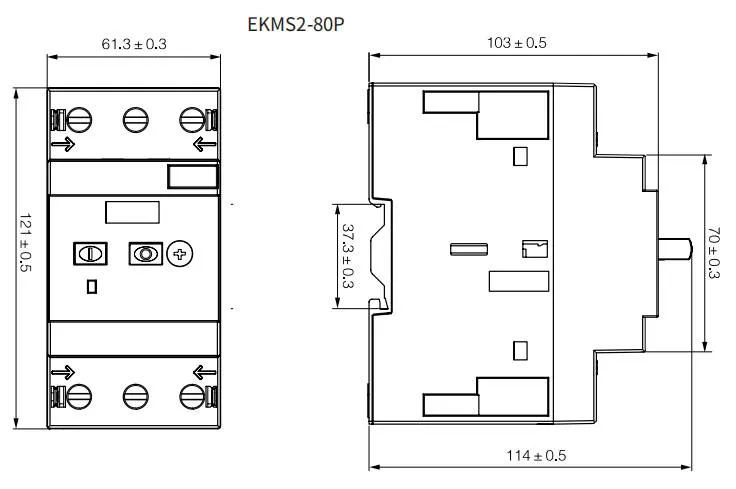

ЭКМС2-3207Р | MPCB поворотного типа 400/415В 1,6-2,5А |
ЭКМС2-3208Р | MPCB поворотного типа 400/415В 2,5-4А |
ЭКМС2-3210Р | MPCB поворотного типа 400/415В 4-6.3A |
ЭКМС2-3214Р | MPCB поворотного типа 400/415В 6-10А |
ЭКМС2-3216Р | MPCB поворотного типа 400/415В 9-14А |
ЭКМС2-3220Р | MPCB поворотного типа 400/415В 13-18А |
ЭКМС2-3221Р | MPCB поворотного типа 400/415В 17-23А |
ЭКМС2-3222Р | MPCB поворотного типа 400/415В 20-25А |
ЭКМС2-3232Р | MPCB поворотного типа 400/415В 24-32А |
ЭКМС2-8025П | Тип MPCB Push Operation 400/415V 16-25A |
ЭКМС2-8040П | MPCB толкающего типа 400/415В 25-40А |
ЭКМС2-8063П | MPCB Push Operation типа 400/415В 40-63А |

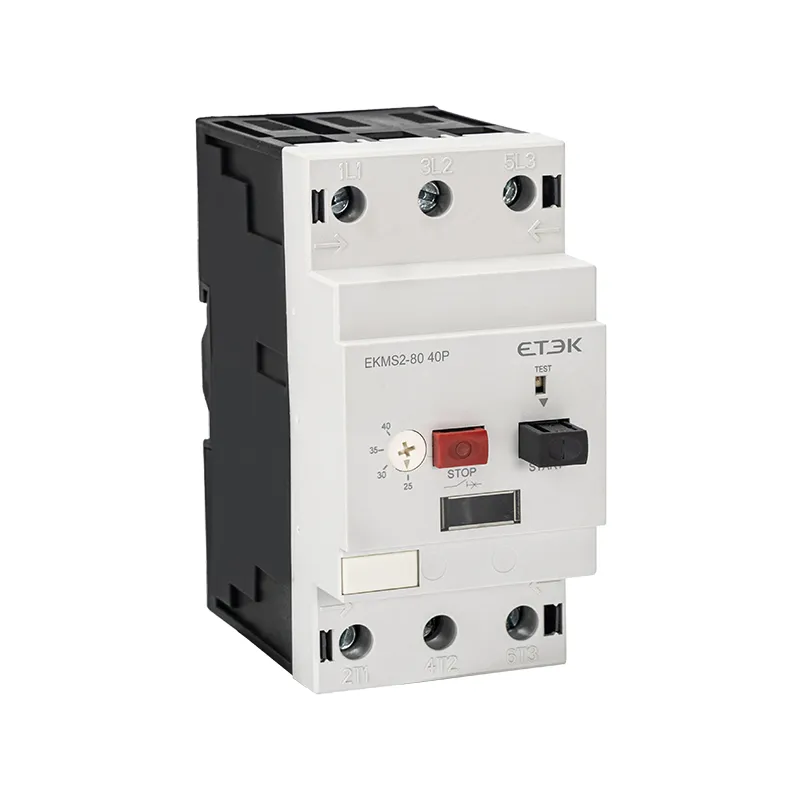

ЭКМС2-8080П | MPCB толкающего типа 400/415В 56-80A |
Аксессуар | |
ЭКМС2-УВ110 | Расцепитель минимального напряжения MPCB 110 В переменного тока |
ЭКМС2-УВ127 | Расцепитель минимального напряжения MPCB 127 В переменного тока |
ЭКМС2-УВ220 | Расцепитель минимального напряжения MPCB 220 В переменного тока |
ЭКМС2-УВ380 | Расцепитель минимального напряжения MPCB 380 В переменного тока |
ЭКМС2-УВ415 | Расцепитель минимального напряжения MPCB 415 В переменного тока |
ЭКМС2-УВ440 | Расцепитель минимального напряжения MPCB 440 В переменного тока |
ЭКМС2-Ш110 | Независимый расцепитель MPCB 110 В переменного тока |
ЭКМС2-Ш127 | Независимый расцепитель MPCB 127 В переменного тока |
ЭКМС2-Ш220 | Независимый расцепитель MPCB 220 В переменного тока |
ЭКМС2-Ш380 | Независимый расцепитель MPCB 380 В переменного тока |
ЭКМС2-Ш415 | Независимый расцепитель MPCB 415 В переменного тока |
ЭКМС2-Ш440 | Независимый расцепитель MPCB 440 В переменного тока |
ЭКМС2-АЕ20 | МРСВ ЭКМС2-32 Вспомогательный контакт сверху 2НО |
ЭКМС2-АЕ11 | Вспомогательный контакт МКП ЭКМС2-32 с верхним креплением 1НО+1НЗ |
ЭКМС2-АН20 | МКПП ЭКМС2-32 Вспомогательный контакт сбоку Монтаж 2НО |
ЭКМС2-АН11 | МКПП ЭКМС2-32 Вспомогательный контакт сбоку Монтаж 1НО+1НЗ |
ЭКМС2-АУ20 | МКПП ЭКМС2-80 Вспомогательный контакт сбоку Монтаж 2НО |
ЭКМС2-АУ11 | МКПП ЭКМС2-80 Вспомогательный контакт сбоку Монтаж 1НО+1НЗ |
ЭКМС2-ФА0110 | МРСВ ЭКМС2-32 Сигнал неисправности Вспомогательный контакт 1НЗ+1НО |
ЭКМС2-ФА0110 | МРСВ ЭКМС2-32 Сигнал неисправности Вспомогательный контакт 1НЗ+1НЗ |
ЭКМС2-ФА1010 | МРСВ ЭКМС2-32 Сигнал неисправности Вспомогательный контакт 1НО+1НО |
ЭКМС2-ФА1001 | МРСВ ЭКМС2-32 Сигнал неисправности Вспомогательный контакт 1НО+1НЗ |
ЭКМС2-МС | MPCB EKMS2-32 Пустая коробка IP55 без кнопки |
