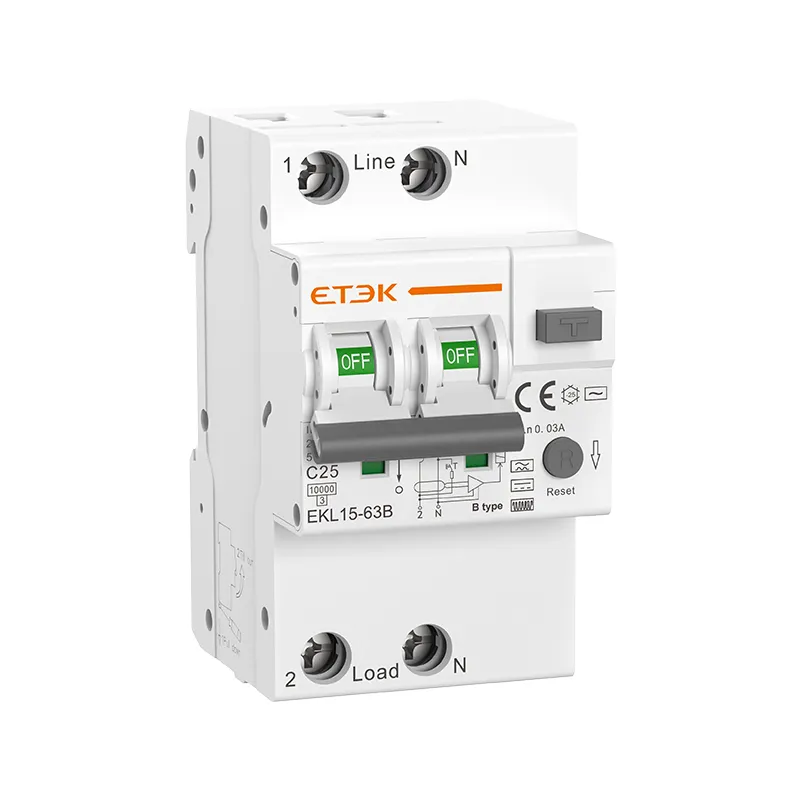

EKL15-63B Тип B RCBO Устройство защитного отключения с защитой от сверхтоков
Запросить
● Стандарт: IEC61009-1
● Тип: AC, A
● Номинальный ток: 6~40А
● Номинальное напряжение: 230/240~
● Количество полюсов: два полюса
● Номинальный остаточный рабочий ток (IAn): 10, 30, 100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CE, CB

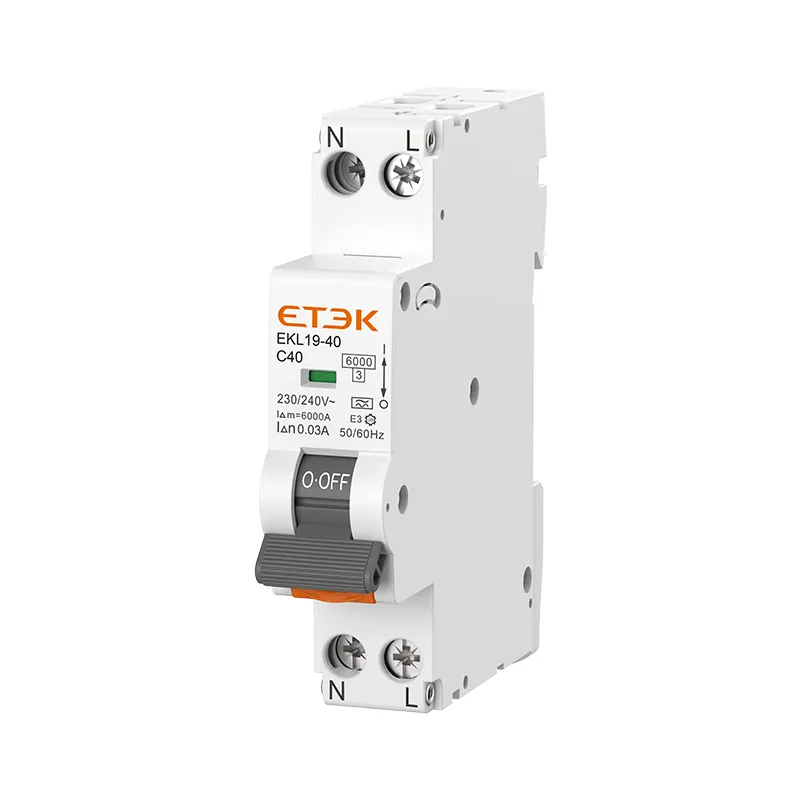

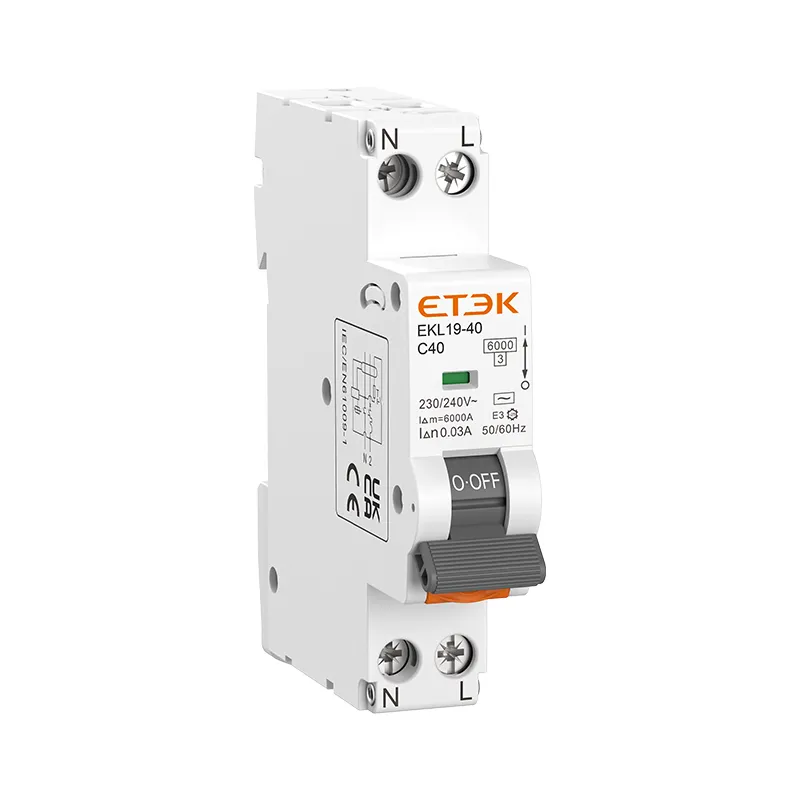

Изделия EKL19-40 обеспечивают защиту от замыканий на землю, перегрузок, коротких замыканий и перенапряжений в коммерческих и бытовых установках. RCBO с отключенной нейтралью и фазой гарантирует правильное срабатывание при утечках на землю даже при неправильном подключении нейтрали и фазы, электронный RCBO включает в себя фильтрующее устройство, предотвращающее риски нежелательных сбоев из-за переходных напряжений и переходных токов.
Этот АВДТ можно подключить снизу или сверху.
Обеспечивает защиту от замыкания на землю/тока утечки и функцию изоляции.
Высокая устойчивость к токам короткого замыкания.
Применимо к клеммным и штыревым/вилочным соединениям шин.
Оснащены клеммами с защитой от прикосновения пальцев.
Детали из огнестойкого пластика выдерживают аномальный нагрев и сильные удары.
Автоматически отключает цепь при возникновении замыкания на землю/тока утечки, превышающего номинальную чувствительность.
Не зависит от источника питания и напряжения в сети, не подвержен внешним помехам и колебаниям напряжения.
Номинальный ток может достигать 40А.
| Стандарт | МЭК/EN61009-1 | ||
Защита | Замыкание на землю, перегрузка по току и короткое замыкание | ||
Тип поездки | Замыкание на землю: Электронное | ||
Перегрузка и короткое замыкание: Термомагнитный | |||
Количество полюсов | 1P+N,1 Модуль, линия N с отключенным | ||
| Тип | АС, А | ||
| Номинальный ток In | 6,10,16,20,25,32,40А | ||
Номинальные токи чувствительности I△n | 10,30,100,300мА | ||
| Остаточный ток выключения при I△n | ≤0,1с | ||
| Номинальная остаточная включающая и отключающая способность (I△m) | 500А(In≤50А) | ||
| Номинальное напряжение Ue | 240В~ | ||
| Номинальная частота | 50/60Гц | ||
| Номинальная отключающая способность | 6кА | ||
| Класс ограничения энергии | 3 | ||
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В | ||
| Напряжение испытания диэлектрика при инд.частоте в течение 1 мин | 2кВ | ||
Характеристика термического срабатывания | (1,13-1,45) х В | ||
| Характеристика магнитного расцепления | B:(3-5) х В, C:(5-10) х В | ||
| Электрическая жизнь | 4000 циклов | ||
| Механическая жизнь | 10 000 циклов | ||
| Индикатор положения контакта | Да | ||
| Степень защиты | IP20 | ||
| Температура окружающей среды | -25℃~+40℃, макс. влажность 95% | ||
| Тип клеммного соединения | Кабель/штыревая шина | ||
Макс. размер клеммы для кабеля | 16мм 2 | ||
| Макс. момент затяжки | 2.5Нм | ||
Установка | Монтаж на DIN-рейку 35 мм | ||
| Связь | Сверху и снизу | ||
