Механическая блокировка

Composed of two-stage (multi - stage) circuit breaker and interlock conversion accessories.

Typical Applications：

It is mainly used two main circuits cannot work at the same time.

Width: 22.5mm
Standard: IEC/EN 60947-5-1
Used for dual power supply switching
Manual mechanical interlocking mechanism
Assembly between two or more circuit breakers
Ensures two main circuits cannot operate at the same time

Запросить сейчас

Характеристики продуктаs

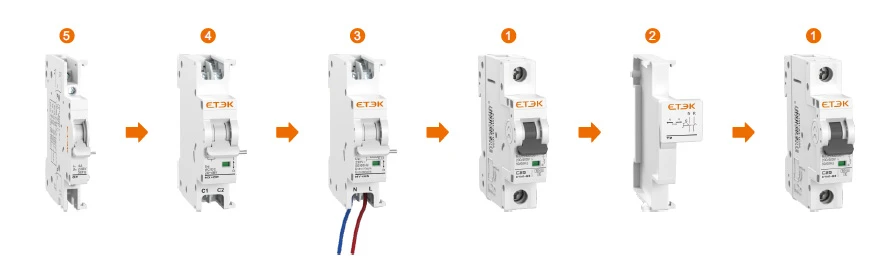

1. Circuit breaker body 2. ETM-TZ mechanical interlock

3. ETM-MV+MN over-undervoltage release 4. ETM-MX+OF shunt release and auxiliary contact

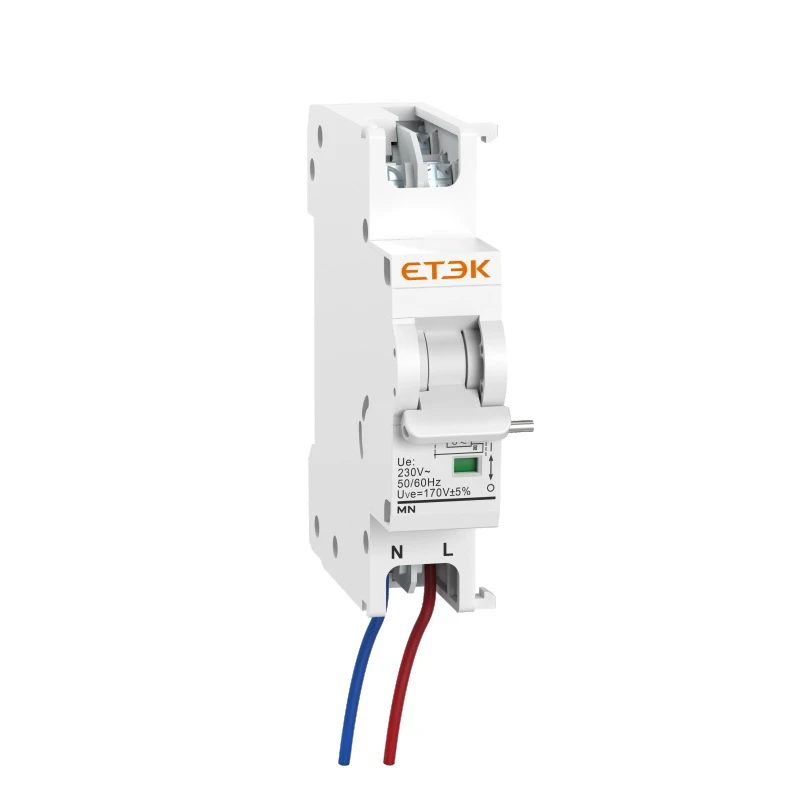

ETM-MN undervoltage release ETM-MX shunt release

ETM-MV overvoltage release 5. ETM-OF auxiliary contact

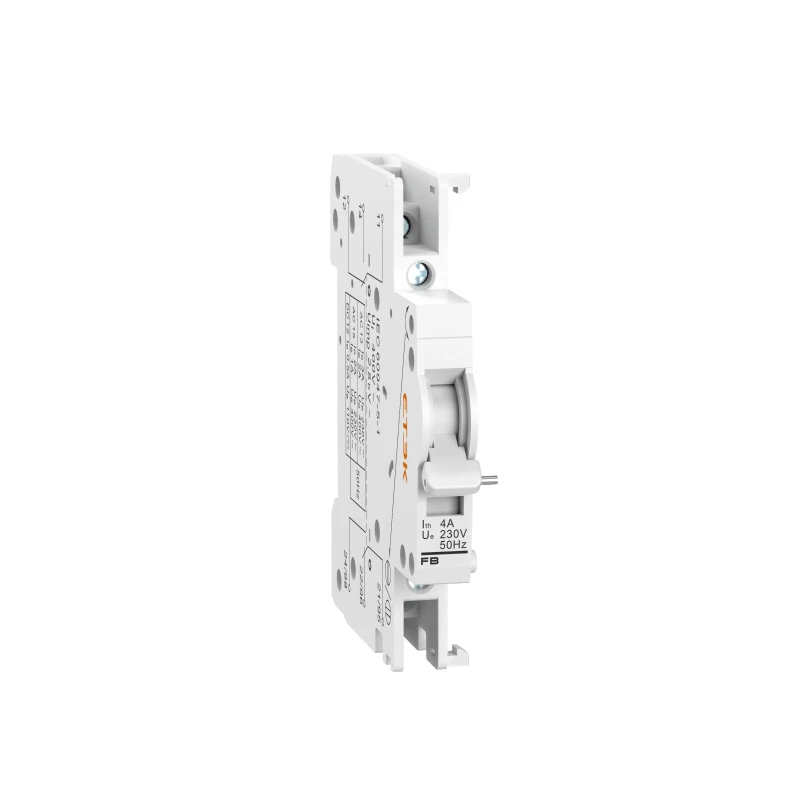

ETM-MNs voltage loss release ETM-FB auxiliary and alarm contact

Советы по использованию продукта

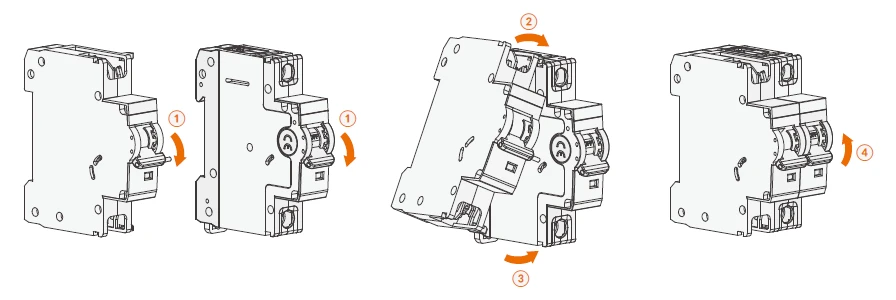

Installation

Wiring Diagram

Dimension (mm)

Технические характеристики

Technical Data
Model	ETM-TZ
Standard	IEC/EN 60947-5-1
Poles	1P
Mechanical interlock	Manual swltching of dual power supply
Assembly method	Between two or more stage circuit breakers
Pollution degree	2
Installation category	Class Il and II
Ambient temperature	-5℃~+40℃
Storage temperature	-25℃~+70℃
Product width	22.5mm
Compatible product	T Series MCB

Скачать файлы

В настоящее время документ доступен только на английском языке.
