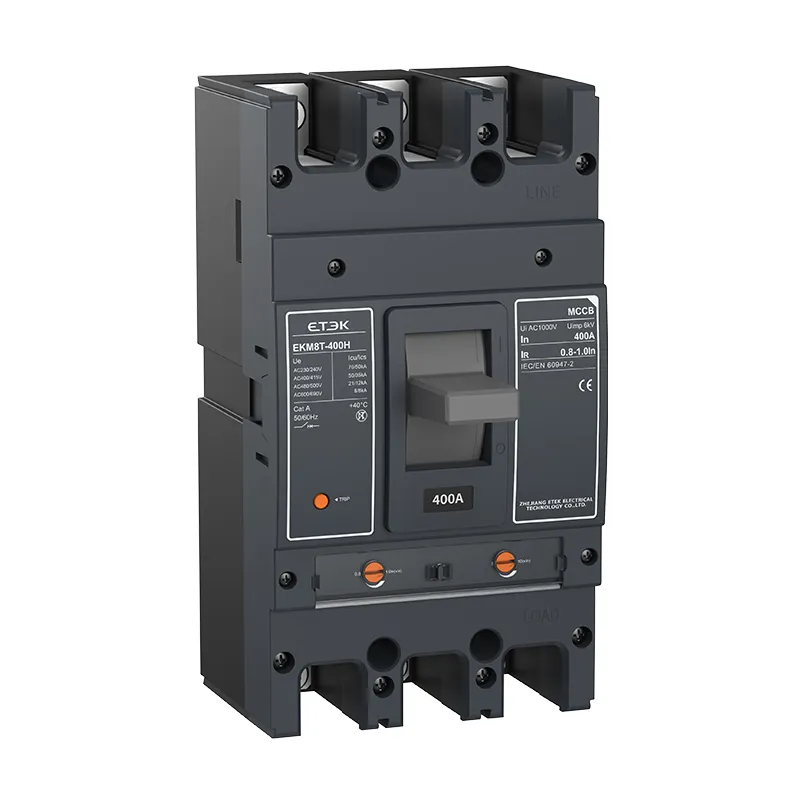

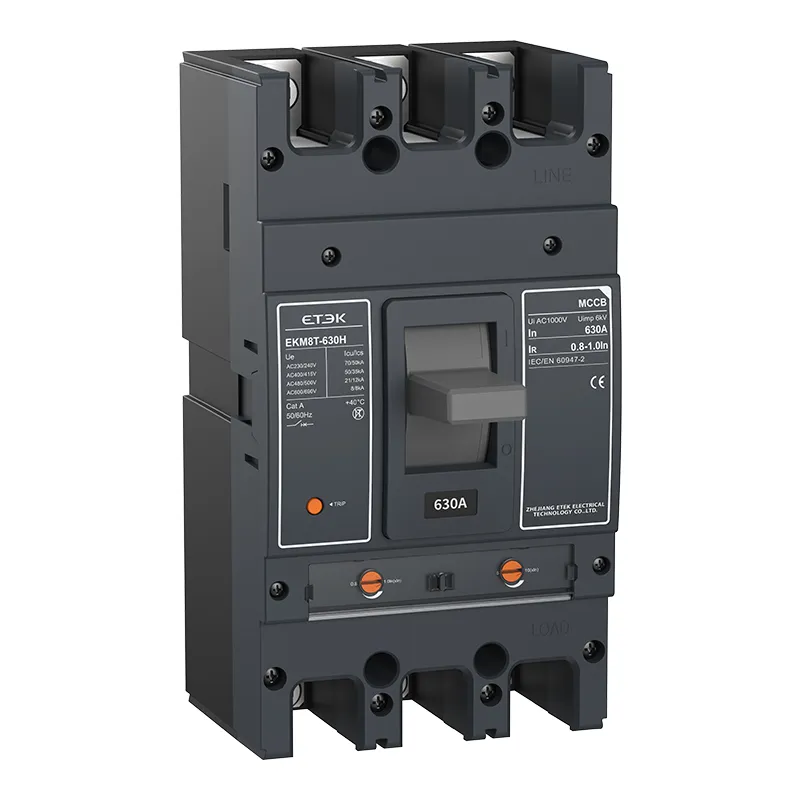

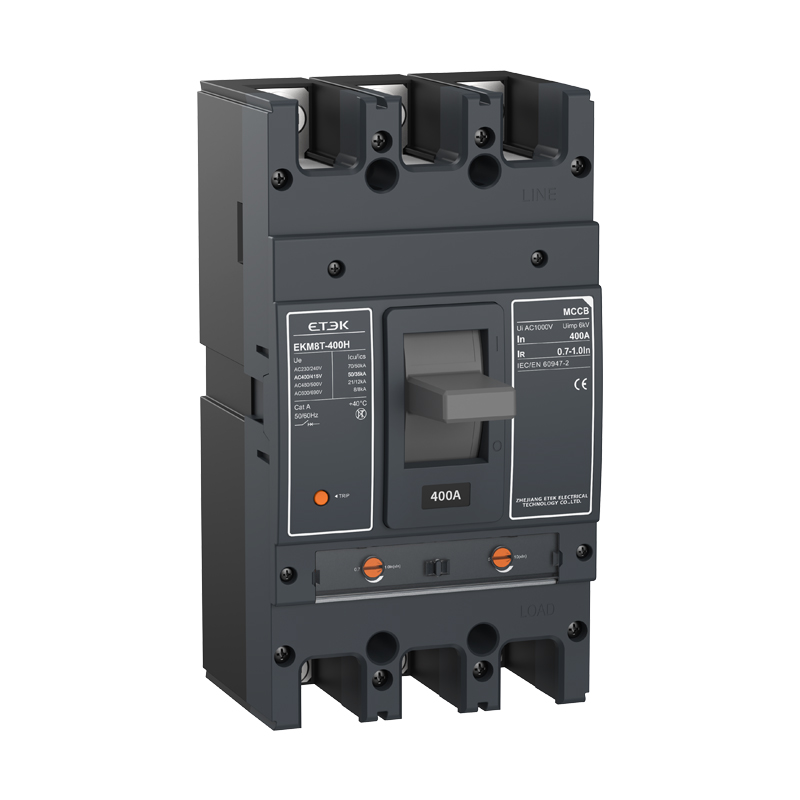

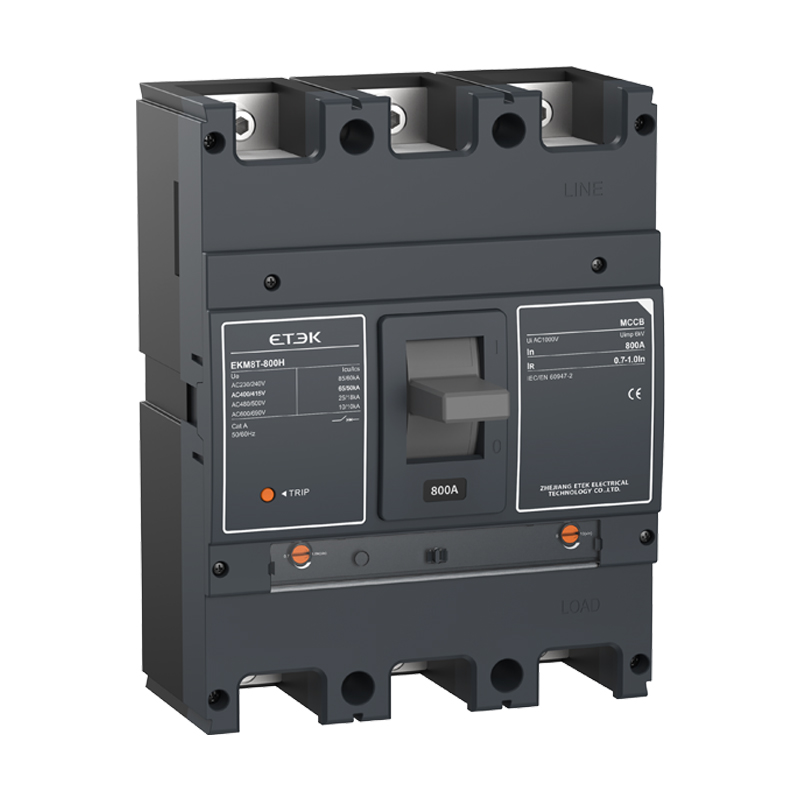

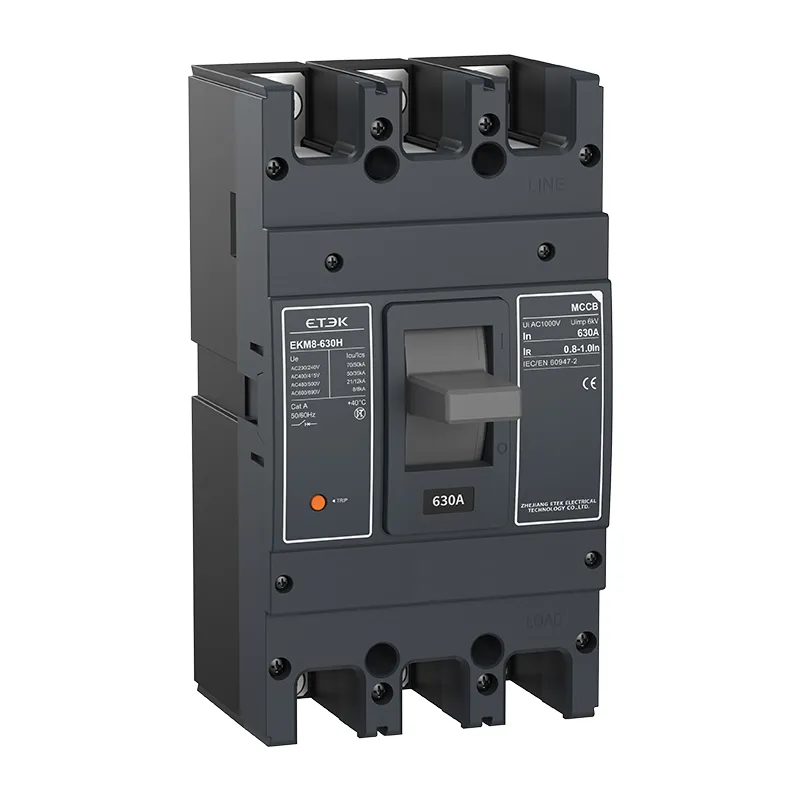

Регулируемые автоматические выключатели в литом корпусе EKM8T разработаны и изготовлены в соответствии со стандартами мирового класса. Обеспечьте защиту от перегрузки и короткого замыкания для всех применений. Термоэлементы, регулируемые в широком диапазоне, делают эти автоматические выключатели идеальными для любого применения в распределительных сетях.
От 20 до 1250 А в 6 типоразмерах, трехполюсном и четырехполюсном исполнении с переключателем.
Компактные размеры
Регулируемая тепловая установка (70-100%) In.
Положение кнопки «Нажми и отключи».
Отдельные главные и дугогасительные контакты
Широкий ассортимент аксессуаров.
| ЭКМ8 | Т | 160 | ЧАС | |||
| ↓ | ↓ | ↓ | ↓ | |||
| Код продукта | Регулируемый тип | Текущий код размера кадра | Отключающая способность ICU/ICS (кА) | |||
| Автоматический выключатель в литом корпусе (MCCB) | T: термомагнитная регулируемая T/A: одинарный регулируемый (т.е. терморегулируемый \Магнитный фиксированный) |
160, 250, 400, 630, 800 Примечание: 160 — это модернизированный тип 100-го кадра. 225 - это модернизированный тип рамы 250. 630 - это модернизированный тип рамы 400. |
С | ЧАС | ||
| 160 | 25/18 | 35/25 | ||||
| 250 | 25/18 | 35/25 | ||||
| 400 | 35/25 | 50/35 | ||||
| 630 | 35/25 | 50/35 | ||||
| 1250 | 50/35 | 65/50 | ||||
| H-высокая производительность 70KA | ||||||
| Z | 3 | 300 | 160 |
| ↓ | ↓ | ↓ | ↓ |
| Код режима работы | Полюс номер | Код типа выпуска и внутреннего аксессуара | Номинальный ток (А) |
| P: электрическое управление Z: поворотная ручка W: прямое управление ①Электропривод DC1, DC2, DC3 |
3: 3-полюсный 4: 4-полюсный |
первая цифра обозначает тип выпуска 2: Только мгновенное высвобождение. 3: Сложный релиз Примечание: Последующие две цифры - это код принадлежности (см. таблицу принадлежностей 1) |
160 20-25,25-32,32-40,40-50,50-63, 63-80,80-100,100-125,125-160 250 100-125,125-160,160-200,200-250 400 200-250, 250-320, 320-400 630 400-500,500-630 1250 630-800,800-1000,1000-1250 |
| 2 | А |
| ↓ | ↓ |
| Заявление | Код четырехполюсного изделия |
| 1: распределение мощности 2: защита двигателя |
A: N-полюс без защиты, не может закрываться или открываться B: N-полюс без защиты, может закрываться и открываться C: N-полюс с защитой, может закрываться и открываться D: N-полюс с защитой, не может закрываться или открываться |
| Q1 | Д1 | Вопрос | 2 | |||
| ↓ | ↓ | ↓ | ↓ | |||
| Дополнительное напряжение | Электрическое рабочее напряжение | Способы установки | Установить проводку доска или нет |
|||
| Q1: 220 В переменного тока | F1: 220 В переменного тока | J1: AC125V | Д1: АК220В | Д5: АК230В | Q: Передняя панель H: задняя панель C: Тип плагина |
1: Нет 2: Да |
| Q2: AC240V | F2: AC380V | J2: 250 В переменного тока | Д2: АК230В | Д6: АК110В | ||
| Q3: AC380V | F3: 110 В постоянного тока | J3: 125 В постоянного тока | Д3: АК380В | Д7: DC220 | ||
| Q4: AC415V | F4: 24 В постоянного тока | J4: 24 В постоянного тока | Д4: АК400В | D8: DC110 | ||
| Д9: АК110-240В | ||||||
| Д10: ДК100-220В | ||||||
| Примечание: Адаптируемые напряжения для двух электриков операции. Пожалуйста, обратитесь к Внедрение внешнего аксессуара |
||||||
| Ток кадра (А) | 160 | 250 | |||||
| Модель | ЭКМ8Т-160С | ЭКМ8Т-160Н | ЭКМ8Т-250С | ЭКМ8Т-250Н | |||
| Полюс номер | 3, 4 | 3, 4 | |||||
  |
  |
||||||
| Номинальный ток (А) | 20-25, 25-32, 32-40, 40-50, 50-63, 63-80,80-100, 100-125А, 125-160А |
100-125, 125-160, 160-200, 200-250А | |||||
| Номинальное напряжение (В) | AC400V | AC400V | |||||
| Номинальное напряжение изоляции (В) | AC1000V | AC1000V | |||||
| Отключающая способность при коротком замыкании (KA)Icu/Ics | AC400V | 25/18 | 35/25 | 25/18 | 35/25 | ||
| Номер рабочего цикла | Электрическая жизнь | 3000 | 3000 | ||||
| Механическая жизнь | 7000 | 7000 | |||||
Габаритные размеры (мм) abc-ca  |
|||||||
| 3P | 90-155-68-90 | 90-155-88-115 | 105-165-68-92 | 105-165-88-115 | |||
| 4P | 120-155-68-90 | 120-155-88-115 | 140-165-68-92 | 140-165-88-115 | |||
| Вес (кг) | 3P | 1 | 1.1 | 1,5 | 1,7 | ||
| 4P | 1.1 | 1,7 | 1,9 | 2.1 | |||
| Электрический привод (MD) | ● | ||||||
| Внешняя управляющая рукоятка | ● | ||||||
| Автоматический выпуск | Тепловой электромагнитный тип | ||||||
| Ток кадра (А) | 400 | 630 | 1250 | ||||
| Модель | ЭКМ8Т-400С | ЭКМ8Т-400Н | ЭКМ8Т-630С | ЭКМ8Т-630Н | ЭКМ8Т-1250С | ЭКМ8Т-1250Н | |
| Полюс номер | 3, 4 | 3, 4 | 3, 4 | ||||
  |
  |
  |
|||||
| Номинальный ток (А) | 200-250, 250-320, 320-400 | 400-500, 500-630 | 630-800,800-1250 | ||||
| Номинальное напряжение (В) | AC400V | AC400V | AC400V | ||||
| Номинальное напряжение изоляции (В) | AC1000V | AC1000V | AC1000V | ||||
| Отключающая способность при коротком замыкании (KA)Icu/Ics | AC400V | 35/25 | 50/35 | 35/25 | 50/35 | 50/35 | 65/50 |
| Номер рабочего цикла | Электрическая жизнь | 2000 г. | 2000 г. | 1500 | |||
| Механическая жизнь | 4000 | 4000 | 4000 | ||||
| Габаритный размер (мм) abc-ca   |
|||||||
| 3P | 140-257-103-155 | 140-257-103-155 | 210-275-103-155 | ||||
| 4P | 185-257-103-155 | 185-257-103-155 | 280-275-103-155 | ||||
| Вес (кг) | 3P | 5,5 | 5.7 | 9,5 | |||
| 4P | 7 | 7,5 | 12,5 | ||||
| Электрический операционный устройство (МД) |
● | ||||||
| Внешнее вождение ручка управления |
● | ||||||
| Автоматический выпуск | Тепловой электромагнитный тип | ||||||
| Номер ссылки | Технические характеристики |
| ЭКМ8Т-125С-3-025 | Термомагнитный ТА типа MCCB 3P 20-25A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-3-032 | Термомагнитный ТА типа MCCB 3P 25.6-32A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-3-040 | Термомагнитный ТА типа MCCB 3P 32-40A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-3-050 | Термомагнитный ТА типа MCCB 3P 40-50A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-3-063 | Термомагнитный ТА типа MCCB 3P 50.4-63A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-3-080 | Термомагнитный ТА типа MCCB 3P 64-80A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-3-100 | Термомагнитный ТА типа MCCB 3P 80-100A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-3-125 | MCCB 3P 100-125A ICU/ICS:18/15KA тип термомагнитный ТА |
| ЭКМ8Т-125С-4-025 | Термомагнитный ТА типа MCCB 4P 20-25A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-4-032 | Термомагнитный ТА типа MCCB 4P 25.6-32A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-4-040 | Термомагнитный ТА типа MCCB 4P 32-40A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-4-050 | Термомагнитный ТА типа MCCB 4P 40-50A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-4-063 | MCCB 4P 50.4-63A ICU/ICS:18/15KA тип термомагнитный TA |
| ЭКМ8Т-125С-4-080 | Термомагнитный ТА типа MCCB 4P 64-80A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-4-100 | Термомагнитный ТА типа MCCB 4P 80-100A ICU/ICS:18/15KA |
| ЭКМ8Т-125С-4-125 | Термомагнитный ТА типа MCCB 4P 100-125A ICU/ICS:18/15KA |
| ЭКМ8Т-160С-3-025 | Термомагнитный MCCB типа TMA 3P 20-25A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-3-032 | Термомагнитный MCCB типа TMA 3P 25.6-32A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-3-040 | Термомагнитный MCCB типа TMA 3P 32-40A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-3-050 | Термомагнитный MCCB типа TMA 3P 40-50A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-3-063 | MCCB 3P 50.4-63A ICU/ICS:25/18KA термомагнитный тип TMA |
| ЭКМ8Т-160С-3-080 | Термомагнитный MCCB типа TMA 3P 64-80A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-3-100 | Термомагнитный MCCB типа TMA 3P 80-100A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-3-125 | Термомагнитный MCCB типа TMA 3P 100-125A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-3-160 | Термомагнитный MCCB типа TMA 3P 128-160A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-4-025 | Термомагнитный MCCB типа TMA 4P 20-25A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-4-032 | MCCB 4P 25.6-32A ICU/ICS:25/18KA термомагнитный тип TMA |
| ЭКМ8Т-160С-4-040 | Термомагнитный MCCB типа TMA 4P 32-40A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-4-050 | Термомагнитный MCCB типа TMA 4P 40-50A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-4-063 | MCCB 4P 50.4-63A ICU/ICS:25/18KA термомагнитный тип TMA |
| ЭКМ8Т-160С-4-080 | Термомагнитный MCCB типа TMA 4P 64-80A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-4-100 | Термомагнитный MCCB типа TMA 4P 80-100A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-4-125 | Термомагнитный MCCB типа TMA 4P 100-125A ICU/ICS:25/18KA |
| ЭКМ8Т-160С-4-160 | Термомагнитный MCCB типа TMA 4P 128-160A ICU/ICS:25/18KA |
| ЭКМ8Т-160Н-3-025 | Термомагнитный MCCB типа TMA 3P 20-25A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-3-032 | MCCB 3P 25.6-32A ICU/ICS:35/25KA термомагнитный тип TMA |
| ЭКМ8Т-160Н-3-040 | Термомагнитный MCCB типа TMA 3P 32-40A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-3-050 | Термомагнитный MCCB типа TMA 3P 40-50A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-3-063 | MCCB 3P 50.4-63A ICU/ICS:35/25KA термомагнитный тип TMA |
| ЭКМ8Т-160Н-3-080 | Термомагнитный MCCB типа TMA 3P 64-80A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-3-100 | Термомагнитный MCCB типа TMA 3P 80-100A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-3-125 | Термомагнитный MCCB типа TMA 3P 100-125A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-3-160 | Термомагнитный MCCB типа TMA 3P 128-160A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-4-025 | Термомагнитный MCCB типа TMA 4P 20-25A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-4-032 | MCCB 4P 25.6-32A ICU/ICS:35/25KA термомагнитный тип TMA |
| ЭКМ8Т-160Н-4-040 | MCCB 4P 32-40A ICU/ICS:35/25KA термомагнитный тип TMA |
| ЭКМ8Т-160Н-4-050 | MCCB 4P 40-50A ICU/ICS:35/25KA термомагнитный тип TMA |
| ЭКМ8Т-160Н-4-063 | MCCB 4P 50.4-63A ICU/ICS:35/25KA термомагнитный тип TMA |
| ЭКМ8Т-160Н-4-080 | Термомагнитный MCCB типа TMA 4P 64-80A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-4-100 | Термомагнитный MCCB типа TMA 4P 80-100A ICU/ICS:35/25KA |
| ЭКМ8Т-160Н-4-125 | MCCB 4P 100-125A ICU/ICS:35/25KA термомагнитный тип TMA |
| ЭКМ8Т-160Н-4-160 | Термомагнитный MCCB типа TMA 4P 128-160A ICU/ICS:35/25KA |
| ЭКМ8Т-250С-3-125 | Термомагнитный MCCB типа TMA 3P 100-125A ICU/ICS:25/18KA |
| ЭКМ8Т-250С-3-160 | Термомагнитный MCCB типа TMA 3P 128-160A ICU/ICS:25/18KA |
| ЭКМ8Т-250С-3-200 | Термомагнитный MCCB типа TMA 3P 160-200A ICU/ICS:25/18KA |
| ЭКМ8Т-250С-3-250 | Термомагнитный MCCB типа TMA 3P 200-250A ICU/ICS:25/18KA |
| ЭКМ8Т-250С-4-125 | Термомагнитный MCCB типа TMA 4P 100-125A ICU/ICS:25/18KA |
| ЭКМ8Т-250С-4-160 | Термомагнитный MCCB типа TMA 4P 128-160A ICU/ICS:25/18KA |
| ЭКМ8Т-250С-4-200 | Термомагнитный MCCB типа TMA 4P 160-200A ICU/ICS:25/18KA |
| ЭКМ8Т-250С-4-250 | Термомагнитный MCCB типа TMA 4P 200-250A ICU/ICS:25/18KA |
| ЭКМ8Т-250Н-3-125 | Термомагнитный MCCB типа TMA 3P 100-125A ICU/ICS:35/25KA |
| ЭКМ8Т-250Н-3-160 | Термомагнитный MCCB типа TMA 3P 128-160A ICU/ICS:35/25KA |
| ЭКМ8Т-250Н-3-200 | Термомагнитный MCCB типа TMA 3P 160-200A ICU/ICS:35/25KA |
| ЭКМ8Т-250Н-3-250 | Термомагнитный MCCB типа TMA 3P 200-250A ICU/ICS:35/25KA |
| ЭКМ8Т-250Н-4-125 | MCCB 4P 100-125A ICU/ICS:35/25KA термомагнитный тип TMA |
| ЭКМ8Т-250Н-4-160 | Термомагнитный MCCB типа TMA 4P 128-160A ICU/ICS:35/25KA |
| ЭКМ8Т-250Н-4-200 | MCCB 4P 160-200A ICU/ICS:35/25KA термомагнитный тип TMA |
| ЭКМ8Т-250Н-4-250 | Термомагнитный MCCB типа TMA 4P 200-250A ICU/ICS:35/25KA |
| ЭКМ8Т-400Н-3-250 | Термомагнитный MCCB типа TMA 3P 200-250A ICU/ICS:50/35KA |
| ЭКМ8Т-400Н-3-320 | Термомагнитный MCCB типа TMA 3P 256-320A ICU/ICS:50/35KA |
| ЭКМ8Т-400Н-3-400 | Термомагнитный MCCB типа TMA 3P 320-400A ICU/ICS:50/35KA |
| ЭКМ8Т-400Н-4-250 | MCCB 4P 200-250A ICU/ICS:50/35KA термомагнитный тип TMA |
| ЭКМ8Т-400Н-4-320 | Термомагнитный MCCB типа TMA 4P 256-320A ICU/ICS:50/35KA |
| ЭКМ8Т-400Н-4-400 | Термомагнитный MCCB типа TMA 4P 320-400A ICU/ICS:50/35KA |
| ЭКМ8Т-630Н-3-500 | Термомагнитный MCCB типа TMA 3P 400-500A ICU/ICS:50/35KA |
| ЭКМ8Т-630Н-3-630 | Термомагнитный MCCB типа TMA 3P 504-630A ICU/ICS:50/35KA |
| ЭКМ8Т-630Н-4-500 | Термомагнитный MCCB типа TMA 4P 400-500A ICU/ICS:50/35KA |
| ЭКМ8Т-630Н-4-630 | Термомагнитный MCCB типа TMA 4P 504-630A ICU/ICS:50/35KA |
| ЭКМ8Т-800Н-3-630 | Термомагнитный MCCB типа TMA 3P 504-630A ICU/ICS:65/50KA |
| ЭКМ8Т-800Н-3-800 | Термомагнитный MCCB типа TMA 3P 640-800A ICU/ICS:65/50KA |
| ЭКМ8Т-800Н-4-630 | Термомагнитный MCCB типа TMA 4P 504-630A ICU/ICS:65/50KA |
| ЭКМ8Т-800Н-4-800 | Термомагнитный MCCB типа TMA 4P 640-800A ICU/ICS:65/50KA |
