EKM7 1140V Высоковольтный MCCB для системы переменного тока PV
Запросить
● Стандарт: IEC60947-2
● Полюса: 1P,2P, 3P,4P
● Размер кадра: 125, 160, 250, 400, 630, 800, 1250, 2000AF
● Номинальное напряжение: 400 В
● Номинальное напряжение изоляции: 1000 В
● Температура окружающей среды: -25...+40 ºC
● Сертификат: CE, CB
● Доступны в черном и белом цветах.
Серия термомагнитных автоматических выключателей в литом корпусе EKM8 предназначена для использования в распределительных сетях переменного тока частотой 50/60 Гц. Они имеют номинальное напряжение изоляции 1000 В и номинальное рабочее напряжение 400 В или ниже. Эти автоматические выключатели могут выдерживать номинальный ток до 2000 А, что делает их идеальными для распределения электроэнергии и защиты линий и силового оборудования от повреждений, вызванных такими неисправностями, как перегрузка, короткое замыкание и пониженное напряжение. Кроме того, автоматические выключатели с номинальным током 630 А или ниже также могут использоваться для защиты двигателя. В обычных условиях эти автоматические выключатели могут использоваться для нечастого переключения цепи и запуска двигателя.
| Ток рамы (А) | 125 | 160 | |||||

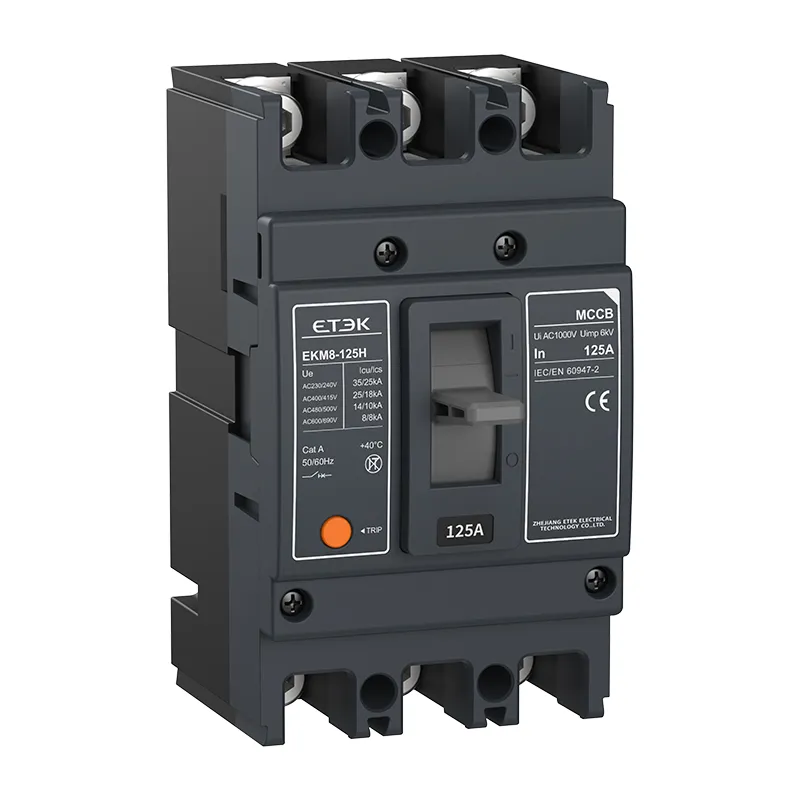

| Модель | ЭКМ8-125С | ЭКМ8-125Н | ЭКМ8-160С | ЭКМ8-160Н | |||
| Номер полюса | 3, 4 | 3, 4 | |||||
| Номинальный ток (А) | 10, 16, 20, 32, 25, 40, 50,63, 80, 100, 125 | 63, 80, 100, 125, 140, 160 | |||||
| Номинальное напряжение (В) | переменный ток 400 В | переменный ток 400 В | |||||
| Номинальное напряжение изоляции (В) | переменный ток 1000 В | переменный ток 1000 В | |||||
| Отключающая способность при коротком замыкании (KA)Icu/Ics | переменный ток 400 В | 18/15 | 25/18 | 25/18 | 35/25 | ||
| Номер рабочего цикла | Электрическая жизнь | 6000 | 3000 | ||||
| Механическая жизнь | 9000 | 7000 | |||||
| Автоматический выпуск | Тип термоэлектромагнитный | ||||||
| Ток рамы (А) | 250 | 400 | |||||
| Модель | ЭКМ8-250С | ЭКМ8-250Н | ЭКМ8-400С | ЭКМ8-400Н | |||
| Номер полюса | 3, 4 | 3, 4 | |||||
| Номинальный ток (А) | 100, 125, 140, 160, 180 200, 225, 250 | 250,315,350,400 | |||||
| Номинальное напряжение (В) | переменный ток 400 В | переменный ток 400 В | |||||
| Номинальное напряжение изоляции (В) | переменный ток 1000 В | переменный ток 1000 В | |||||
| Отключающая способность при коротком замыкании (KA)Icu/Ics | переменный ток 400 В | 25/18 | 35/25 | 35/25 | 50/35 | ||
| Номер рабочего цикла | Электрическая жизнь | 3000 | 2000 | ||||
| Механическая жизнь | 7000 | 4000 | |||||
| Автоматический выпуск | Тип термоэлектромагнитный | ||||||
| Ток рамы (А) | 630 | 1250 | 2000 | ||||
| Модель | ЭКМ8-630С | ЭКМ8-630Н | ЭКМ8-1250Н | ЭКМ8-2000Н | |||
| Номер полюса | 3, 4 | 3, 4 | 3, 4 | ||||
| Номинальный ток (А) | 250, 315, 350, 400, 500, 630 | 500, 630, 700, 800,1000,1250 | 1250,1600,2000 | ||||
| Номинальное напряжение (В) | переменный ток 400 В | переменный ток 400 В | |||||
| Номинальное напряжение изоляции (В) | переменный ток 1000 В | переменный ток 1000 В | |||||
| Отключающая способность при коротком замыкании (KA)Icu/Ics | переменный ток 400 В | 35/25 | 50/35 | 65/50 | 100/85 | ||
| Номер рабочего цикла | Электрическая жизнь | 2000 | 1500 | 1500 | |||
| Механическая жизнь | 4000 | 4000 | 4000 | ||||
| Автоматический выпуск | Тип термоэлектромагнитный | ||||||
