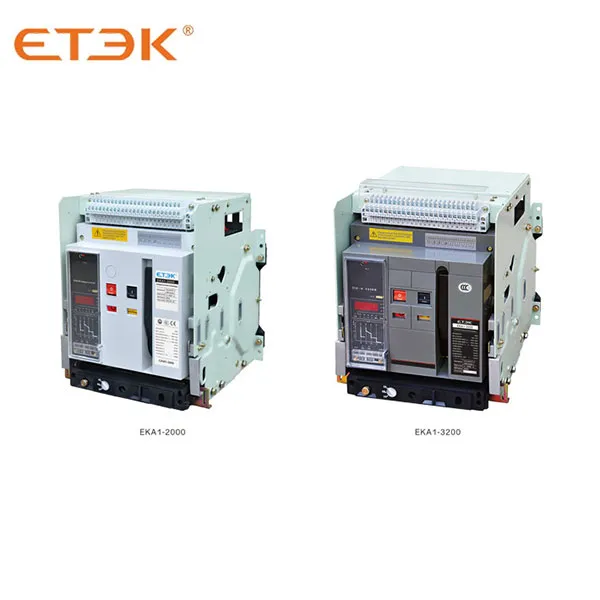

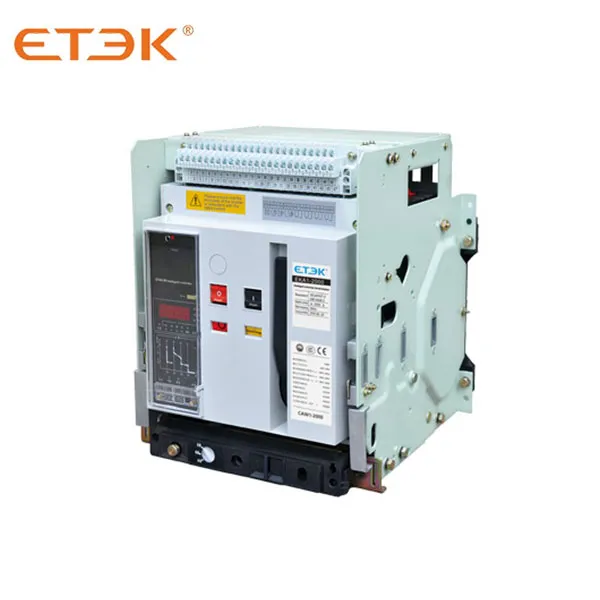

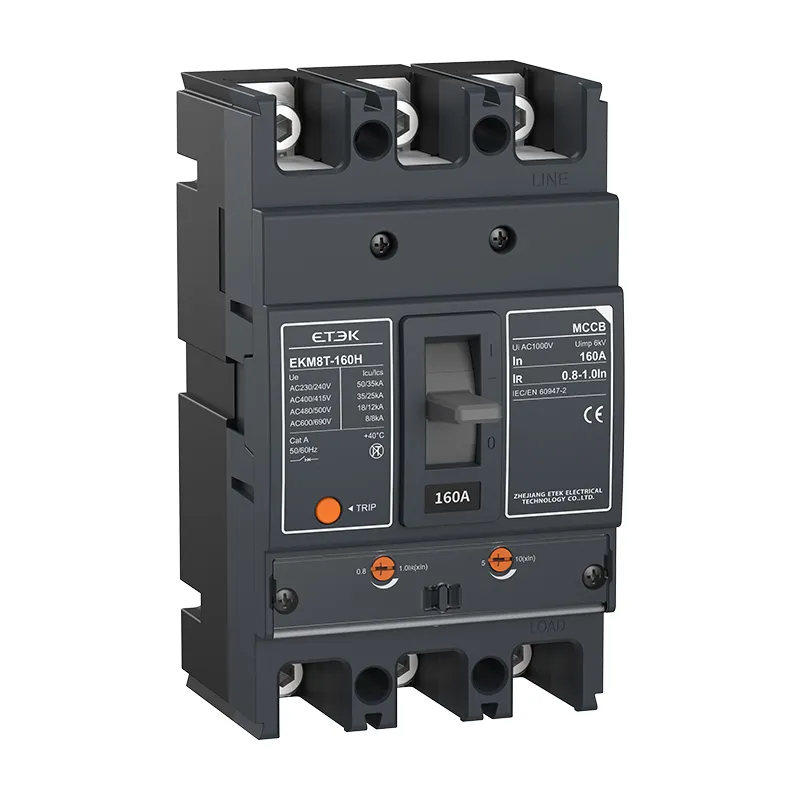

Термомагнитный регулируемый автоматический выключатель EKM8T
Запросить
Руководство по выбору типа
| EKW1 | 2000 | 3П | 400А | Ф | AC230V | Горизонтальная проводка | |
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |
| Код продукта | Размер рамы | Номер полюса | Текущий класс | Код установки | Код напряжения источника цепи управления | Режим подключения | |
| Общепринятый автоматический выключатель |
2000 3200 6300 |
3P: трехполюсный 4P: четырехполюсный |
400А 630А 800А 1000А 1250А 1600А 2000А |
2500А 2900А 3200А 3900А 4000А 5000А 6300А |
D: выдвижной тип F: фиксированный тип |
AC230V переменный ток 400 В DC220В DC110В |
Горизонтальная проводка Вертикальная проводка |
Выбор типа стандартных деталей и дополнительных принадлежностей
| Тип М | 230В | 230В | 230В | 6 НЕТ 6 НК |
| ↓ | ↓ | ↓ | ↓ | ↓ |
| Модель контроллер |
Напряжение шунтирующий расцепитель |
Напряжение энергии отпускающий электромагнит |
Напряжение электрическое рабочий механизм |
Вспомогательный контакт |
| Тип АА Тип 2Н Тип 3B2 Тип 3H |
AC230V переменный ток 400 В DC220В DC110В |
AC230V переменный ток 400 В DC220В DC110В |
AC230V переменный ток 400 В DC220В DC110В |
Стандарт: 6NO6 NC рекомендуется |
| Защита от пониженного напряжения | Механическая блокировка | Открытие запирания | Двойная силовая блокировка | Аксессуары | |
| Расцепитель минимального напряжения Мгновенный расцепитель минимального напряжения Задержка по пониженному напряжению релиз: D1s D3s D5s |
Горизонтальная блокировка (Блокировка тросом) Вертикальная блокировка (Блокировка тросом) |
Один замок, один ключ Два замка, один ключ Три замка, два ключа Пять замков, три ключа. |
Интеллектуальный горизонтальный взаимоблокировка |
Дверная рама |
|
| AC230V переменный ток 400 В |
DC220В DC110В |
||||
Примечание: отметьте V, если вам нужен соответствующий дополнительный аксессуар.
Эксплуатационные характеристики
EKW1-2000/3P 400A F AC230V (фиксированный тип 3-полюсный 400A напряжение цепи управления (230 В) стандартная горизонтальная проводка, номинальное напряжение 400 В, контроллер типа М, шунт 230 В, электрический приводной механизм 230 В, стандартные 6 нормально разомкнутых и 6 нормально замкнутых контактов. Если вам нужны другие принадлежности, укажите в таблице выше.
Руководство по моделям интеллектуального контроллера
| Конфигурация | Модель | |||
| М | 2H | 3Б2 | 3Н | |
| Функции защиты | ● | ● | ● | ● |
| Длительная задержка перегрузки (L) | ● | ● | ● | ● |
| Короткое замыкание с короткой задержкой (S) | ● | ● | ● | ● |
| Короткое замыкание мгновенное (I) | ● | ● | ● | ● |
| Замыкание на землю (G)/сигнализация | ● | ● | ● | ● |
| Защита от сверхтоков нейтральной линии (N) | ○ | ● | ● | ● |
| Защита от дисбаланса тока | ○ | ● | ● | ● |
| Мониторинг нагрузки (Нагрузка) (1) | □ | ● | □ | ● |
| Включение токовой защиты (MCR) (2) | □ | ○ | □ | ● |
| Срабатывание при превышении допустимого предела (HSIOC) | ○ | ○ | ○ | ○ |
| Защита от протечек/сигнализация® (3) | — | □ | □ | □ |
| Требуемая токовая защита | — | — | — | ● |
| Защита от перенапряжения/пониженного напряжения | — | ● | ● | ● |
| Защита от несимметрии напряжения | — | ● | ● | ● |
| Защита от обратной мощности | — | — | — | ● |
| Требуемая защита электропитания | — | — | — | ● |
| Защита от повышенной/пониженной частоты | — | — | — | ● |
| Защита последовательности фаз | — | ● | ||
| Функции измерения | ||||
| Текущее значение в реальном времени, максимальное измеренное значение | ● | ● | ● | ● |
| Требуемое измерение тока | — | — | — | ● |
| Гармоники тока, измерение формы сигнала | — | — | — | ● |
| Значение напряжения в реальном времени, максимальное измеренное значение | — | ● | ● | ● |
| Гармоники напряжения, измерение формы сигнала | — | — | — | ● |
| Измерение мощности/коэффициента мощности | — | — | ● | ● |
| Измерение энергии | — | — | — | ● |
| Необходимое измерение мощности | — | — | — | ● |
| Измерение частоты напряжения | — | ● | ● | ● |
| Измерение горячего расплава | — | ● | ● | ● |
| Измерение эквивалента контакта выключателя | — | ● | ● | ● |
| Вспомогательные функции | ||||
| Выбор кривой защиты с большой задержкой | ○ | ● | ● | ● |
| Журнал неисправностей/сигналов тревоги (и запрос) | ● | ● | ● | ● |
| Тестовая функция | ● | ● | ● | ● |
| Функции самотестирования и сигнализации | ● | ● | ● | ● |
| Записи об открытии/закрытии (работе) выключателя (3) | — | □ | □ | ● |
| Блокировка параметров защиты | ● | ● | ● | ● |
| Функция зонной блокировки (ZSI) (4) | — | — | □ | |
| Функция коммуникации | — | ● | □ | ● |
●Стандартная конфигурация ○Дополнительная конфигурация — Нет конфигурации
Функции, которые можно добавить к стандартной конфигурации с помощью соответствующего оборудования
Примечание:
[1]: Необходимо настроить релейный модуль;
[2]: Необходимо настроить микропереключатель для обнаружения размыкания/замыкания выключателя;
[3]: Необходимо настроить трансформатор утечки (трансформатор тока нулевой последовательности);
[4]: Необходимо настроить модуль схемы ZSI.
| EKW1-2000 | EKW1-3200 | EKW1-6300 | |||
| Номинальный ток типоразмера Inm (A) | 2000 | 3200 | 6300 | ||
| Номер полюса | 3,4 | 3,4 | 3,4 | 3 | |
| Номинальный ток In (А) | 400, 630, 800,1000 125016002000 |
2000, 2500 2900, 3200 |
4000, 5000 | 6300 | |
| Номинальное напряжение Ue (В) | 400, 690 | 400,690 | 400, 690 | 400,690 | |
| Напряжение изоляции Ui (В) | 1000 | 1000 | 1000 | 1000 | |
| Импульсное выдерживаемое напряжение Uimp (В) | 12000 | 12000 | 8000 | 8000 | |
| Выдерживаемое напряжение промышленной частоты U (В) | AC3500 50Гц | AC3500 50Гц | AC3500 50Гц | AC3500 50Гц | |
| Номинальный ток N-полюса IN (A) | 50%вн | 50%вн | 50%ln,100%ln | 50%ln,100%ln | |
| Окончательный прорыв ёмкость lcu (кА) |
переменный ток 400 В | 80 | 100 | 120 | 120 |
| AC690V | 50 | 65 | 85 | 85 | |
| Работает ломка емкость lcs (кА) |
переменный ток 400 В | 50 | 80 | 100 | 100 |
| AC690V | 40 | 65 | 75 | 75 | |
| Короткое замыкание емкость lcm (кА) |
переменный ток 400 В | 176 | 220 | 264 | 264 |
| AC690V | 105 | 143 | 165 | 165 | |
| Кратковременная выдержка ток(1с) (среднеквадратичное значение) lcw (кА) |
переменный ток 400 В | 50 | 80 | 100 | 100 |
| AC690V | 40 | 50 | 75 | 75 | |
| Время закрытия (мс) | 70 (макс.) | 70 (макс.) | 70 (макс.) | 70 (макс.) | |
| Операционная производительность |
переменный ток 400 В | 6500 | 3000 | 500 | 500 |
| AC690V | 3000 | 1500 | 500 | 500 | |
| Не требует обслуживания | 15000 | 10000 | 4000 | 4000 | |
| Требуется техническое обслуживание | 30000 | 20000 | 8000 | 8000 | |
| Режим подключения | Горизонтальный вертикальный | Горизонтальный вертикальный | Горизонтальный | Горизонтальный | |
| Габаритные размеры H(высота) ×Ш(ширина)×Д(толщина) |
Фиксированный тип 3P | 402 х 362 х 323 | 402 х 422 х 323 | — | — |
| Фиксированный тип 4P | 402 х 457 х 323 | 402 х 537 х 323 | — | — | |
| Выдвижной тип 3P | 432 х 375 х 421 | 432 х 435 х 421 | 432 х 813 х 494 | 432 х 928 х 494 | |
| Выдвижной тип 4P | 432 х 470 х 421 | 432 х 550 х 421 | 432 х 928 х 494 | — | |

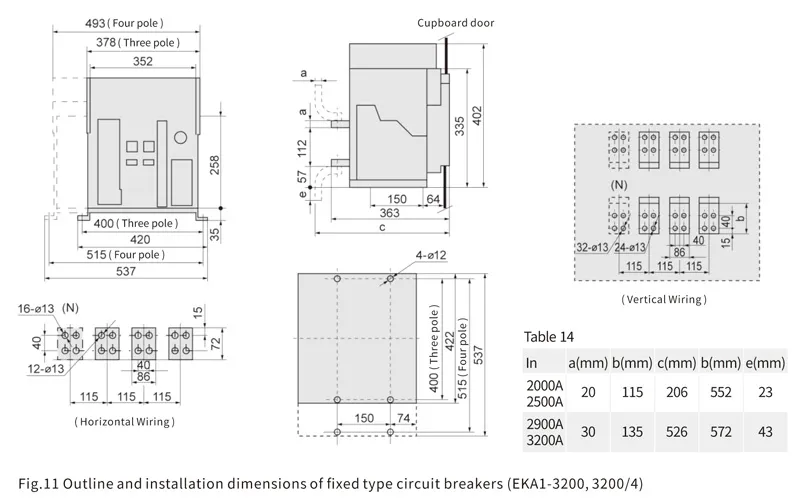

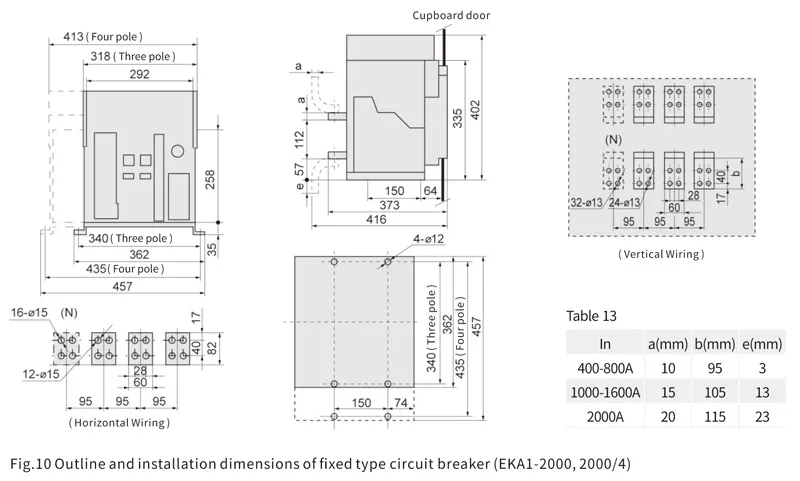

Габаритные и установочные размеры выключателя стационарного типа см. на рис. 10, 11.

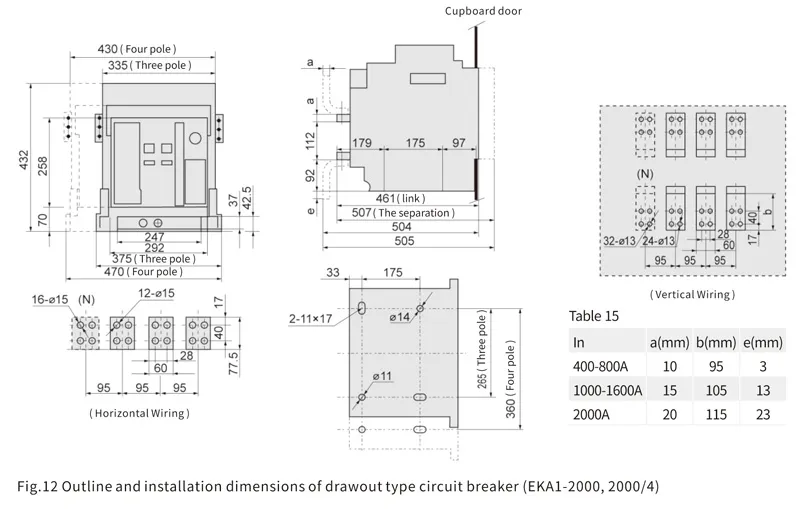

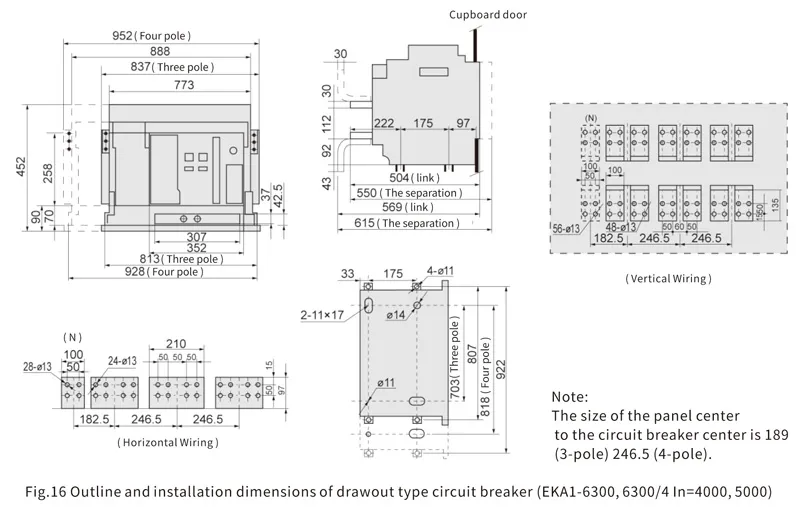

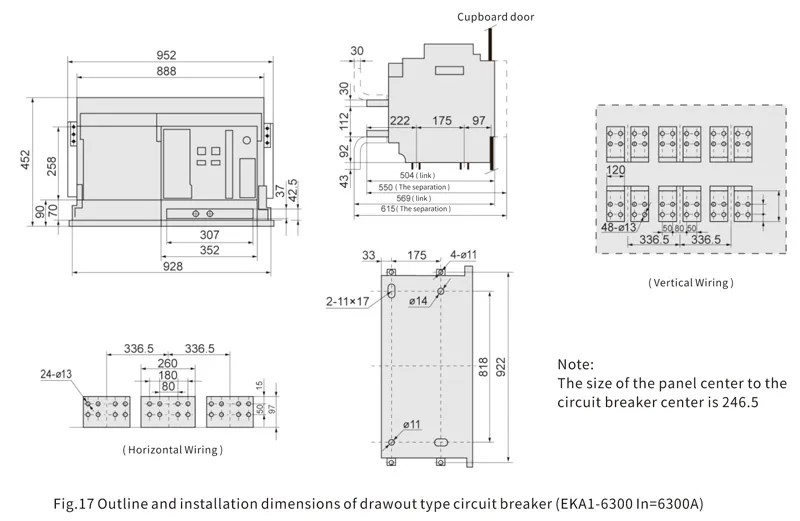

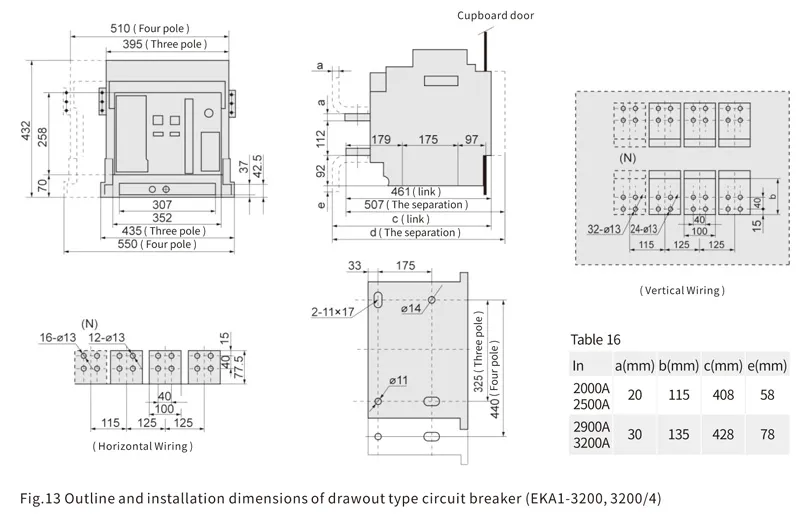

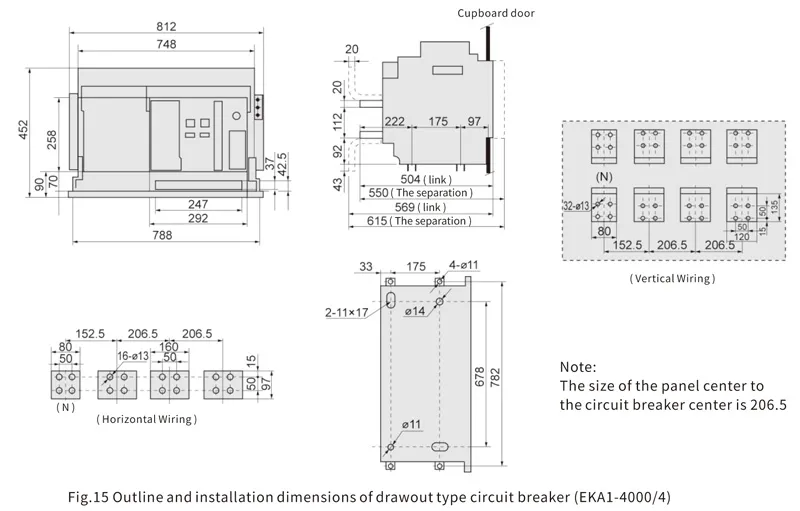

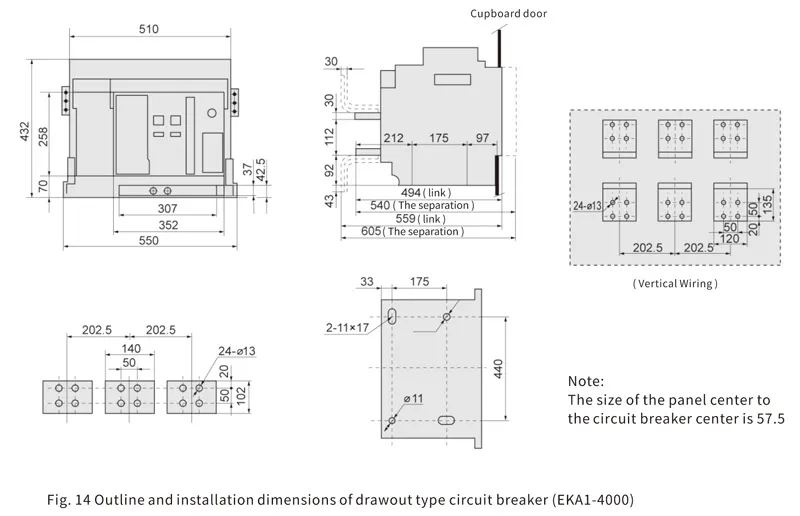

Габаритные и установочные размеры выключателя выкатного типа см. на рис. 12, 13, 14, 15, 16, 17 и 18.

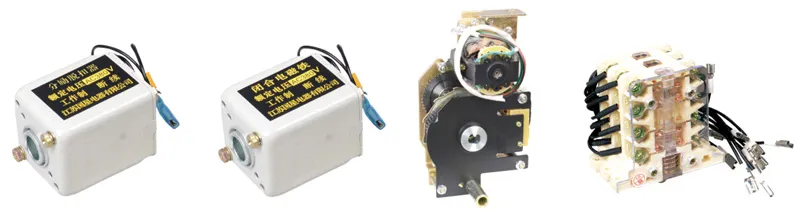

Стандартные аксессуары
| Элемент | Функция | Нас |
| Шунтовой расцепитель | Обеспечить надежное и дистанционное отключение автоматического выключателя при напряжении в цепи (70%-110%) Us | AC230V переменный ток 400 В DC220В DC110В |
| Закрывающая катушка | Позволяет автоматическому выключателю надежно и дистанционно включаться в состоянии накопления энергии при напряжении цепи (85%-110%) Us | |
| Мотор | Пусть рабочий механизм запасает энергию при напряжении цепи (85%-110%) Us, чтобы подготовиться к замыканию выключателя. Когда рабочий механизм запасает энергию, двигатель будет остановлен микропереключателем. | |
| Вспомогательный переключатель | Переключение между включенным и выключенным состоянием автоматического выключателя, а также обеспечение кратковременного включения питания и включения/выключения замыкающей катушки независимого расцепителя, условный тепловой ток 6 А, номинальная управляющая мощность Pe составляет 300 ВА переменного тока, 60 Вт постоянного тока, стандартный тип 6 НО 6 НЗ. |
Электрические аксессуары
| Элемент | ||||

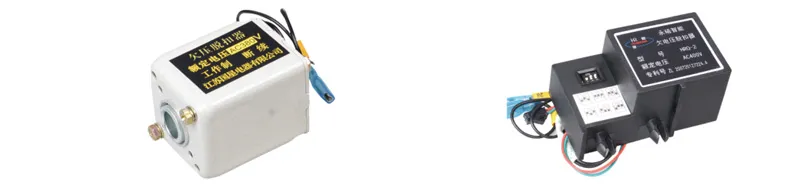

| Пониженное напряжение выпускать самовсасывание тип |
Номинальное рабочее напряжение | 230 В переменного тока 50 Гц | переменный ток 4000 В 50 Гц | |
| Значение рабочего напряжения | (35%~70%) Уэ | |||
| Значение напряжения обеспечивает закрытие | (85%~110%) Уэ | |||
| Значение напряжения гарантирует незакрытие | ≤35%Ue | |||
| Потеря мощности | 24ВА | |||
| Время срабатывания релиза, мгновенное отключение при пониженном напряжении |
Мгновенный | |||
| Пониженное напряжение выпускать самовсасывание тип |
Номинальное рабочее напряжение Ue | AC230V 50Hz AC400V 50Hz | ||
| Значение рабочего напряжения | (35%~70%) Уэ | |||
| Значение напряжения обеспечивает закрытие | (85%~110%) Уэ | |||
| Значение напряжения гарантирует незакрытие | ≤35%Ue | |||
| Потеря мощности | 24ВА | |||
| Время срабатывания выпуска |
Мгновенный расцепитель минимального напряжения | Мгновенный | ||
| Расцепитель минимального напряжения с задержкой срабатывания | Время задержки 1с, 3с, 5с; если напряжение восстанавливается до 85% Ue в течение 1/2 времени задержки, схема выключатель не будет отключен |
|||
|
Номер ссылки |
Технические характеристики |
|
EKW1-2000-30400D |
Выдвижной тип ACB 3P 400A Icu:80KA Ics:50KA |
|
EKW1-2000-30630D |
Выдвижной тип ACB Dawoud 3P 630A Icu:80KA Ics:50KA |
|
EKW1-2000-30800D |
Выдвижной тип ACB 3P 800A Icu:80KA Ics:50KA |
|
EKW1-2000-31000D |
Выдвижной тип ACB 3P 1000A Icu:80KA Ics:50KA |
|
EKW1-2000-31250D |
Выдвижной тип ACB 3P 1250A Icu:80KA Ics:50KA |
|
EKW1-2000-31600D |
Выдвижной тип ACB 3P 1600A Icu:80KA Ics:50KA |
|
EKW1-2000-32000D |
Выдвижной тип ACB 3P 2000A Icu:80KA Ics:50KA |
|
EKW1-2000-40400D |
Выдвижной тип ACB 4P 400A Icu:80KA Ics:50KA |
|
EKW1-2000-40630D |
Выдвижной тип ACB 4P 630A Icu:80KA Ics:50KA |
|
EKW1-2000-40800D |
Выдвижной тип ACB 4P 800A Icu:80KA Ics:50KA |
|
EKW1-2000-41000D |
Выдвижной тип ACB 4P 1000A Icu:80KA Ics:50KA |
|
EKW1-2000-41250D |
Выдвижной тип ACB 4P 1250A Icu:80KA Ics:50KA |
|
EKW1-2000-41600D |
Выдвижной тип ACB 4P 1600A Icu:80KA Ics:50KA |
|
EKW1-2000-42000D |
Выдвижной тип ACB 4P 2000A Icu:80KA Ics:50KA |
|
EKW1-2000-30400F |
Стационарный тип ACB 3P 400A Icu:80KA Ics:50KA |
|
EKW1-2000-30630F |
Стационарный тип ACB 3P 630A Icu:80KA Ics:50KA |
|
EKW1-2000-30800F |
Стационарный тип ACB 3P 800A Icu:80KA Ics:50KA |
|
EKW1-2000-31000F |
Стационарный тип ACB 3P 1000A Icu:80KA Ics:50KA |
|
EKW1-2000-31250F |
Фиксированный тип ACB 3P 1250A Icu:80KA Ics:50KA |
|
EKW1-2000-31600F |
Фиксированный тип ACB 3P 1600A Icu:80KA Ics:50KA |
|
EKW1-2000-32000F |
Фиксированный тип ACB 3P 2000A Icu:80KA Ics:50KA |
|
EKW1-2000-40400F |
Фиксированный тип ACB 4P 400A Icu:80KA Ics:50KA |
|
EKW1-2000-40630F |
Фиксированный тип ACB 4P 630A Icu:80KA Ics:50KA |
|
EKW1-2000-40800F |
Фиксированный тип ACB 4P 800A Icu:80KA Ics:50KA |
|
EKW1-2000-41000F |
Фиксированный тип ACB 4P 1000A Icu:80KA Ics:50KA |
|
EKW1-2000-41250F |
Фиксированный тип ACB 4P 1250A Icu:80KA Ics:50KA |
|
EKW1-2000-41600F |
Фиксированный тип ACB 4P 1600A Icu:80KA Ics:50KA |
|
EKW1-2000-42000F |
ACB фиксированного типа 4P 2000A Icu:80KA Ics:50KA |
|
EKW1-3200-32000D |
ACB выдвижного типа 3P 2000A Icu:100KA Ics:80KA |
|
EKW1-3200-32500D |
ACB выдвижного типа 3P 2500A Icu:100KA Ics:80KA |
|
EKW1-3200-32900D |
ACB выдвижного типа 3P 2900A Icu:100KA Ics:80KA |
|
EKW1-3200-33200D |
ACB выдвижного типа 3P 3200A Icu:100KA Ics:80KA |
|
EKW1-3200-42000D |
ACB выдвижного типа 4P 2000A Icu:100KA Ics:80KA |
|
EKW1-3200-42500D |
ACB выдвижного типа 4P 2500A Icu:100KA Ics:80KA |
|
EKW1-3200-42900D |
ACB выдвижного типа 4P 2900A Icu:100KA Ics:80KA |
|
EKW1-3200-43200D |
ACB выдвижного типа 4P 3200A Icu:100KA Ics:80KA |
|
EKW1-3200-32000-F |
ACB фиксированного типа 3P 2000A Icu:100KA Ics:80KA |
|
EKW1-3200-32500-F |
ACB фиксированного типа 3P 2500A Icu:100KA Ics:80KA |
|
EKW1-3200-32900-F |
ACB фиксированного типа 3P 2900A Icu:100KA Ics:80KA |
|
EKW1-3200-33200-F |
ACB фиксированного типа 3P 3200A Icu:100KA Ics:80KA |
|
EKW1-3200-42000-F |
ACB фиксированного типа 4P 2000A Icu:100KA Ics:80KA |
|
EKW1-3200-42500-F |
ACB фиксированного типа 4P 2500A Icu:100KA Ics:80KA |
|
EKW1-3200-42900-F |
ACB фиксированного типа 4P 2900A Icu:100KA Ics:80KA |
|
EKW1-3200-43200-F |
ACB фиксированного типа 4P 3200A Icu:100KA Ics:80KA |
|
EKW1-4000-34000D |
ACB выдвижного типа 3P 4000A Icu:100KA Ics:80KA |
|
EKW1-4000-44000D |
ACB выдвижного типа 4P 4000A Icu:100KA Ics:80KA |
|
EKW1-4000-34000-F |
ACB фиксированного типа 3P 4000A Icu:100KA Ics:80KA |
|
EKW1-4000-44000-F |
ACB фиксированного типа 4P 4000A Icu:100KA Ics:80KA |
|
EKW1-6300-34000D |
ACB выдвижного типа 3P 4000A Icu:120KA Ics:100KA |
|
EKW1-6300-35000D |
ACB выдвижного типа 3P 5000A Icu:120KA Ics:100KA |
|
EKW1-6300-36300D |
ACB выдвижного типа 3P 6300A Icu:120KA Ics:100KA |
|
EKW1-6300-44000D |
ACB выдвижного типа 4P 4000A Icu:120KA Ics:100KA |
|
EKW1-6300-45000D |
ACB выдвижного типа 4P 5000A Icu:120KA Ics:100KA |
|
EKW1-6300-46300D |
ACB выдвижного типа 4P 6300A Icu:120KA Ics:100KA |
|
EKW1-6300-34000F |
ACB фиксированного типа 3P 4000A Icu:120KA Ics:100KA |
|
EKW1-6300-35000F |
Фиксированный тип ACB 3P 5000A Icu:120KA Ics:100KA |
|
EKW1-6300-36300F |
Фиксированный тип ACB 3P 6300A Icu:120KA Ics:100KA |
|
EKW1-6300-44000F |
Фиксированный тип ACB 4P 4000A Icu:120KA Ics:100KA |
|
EKW1-6300-45000F |
Фиксированный тип ACB 4P 5000A Icu:120KA Ics:100KA |
|
EKW1-6300-46300F |
Фиксированный тип ACB 4P 6300A Icu:120KA Ics:100KA |
|
EKW1-1600M-30200D |
Выдвижной тип Mini ACB 3P 200A Icu:65KA Ics:50KA |
|
EKW1-1600M-30400D |
Выдвижной тип Mini ACB 3P 400A Icu:65KA Ics:50KA |
|
EKw1-1600M-30630D |
Выдвижной тип Mini ACB 3P 630A Icu:65KA Ics:50KA |
|
EKW1-1600M-30800D |
Выдвижной тип Mini ACB 3P 800A Icu:65KA Ics:50KA |
|
EKW1-1600M-31000D |
Выдвижной тип Mini ACB 3P 1000A Icu:65KA Ics:50KA |
|
EKW1-1600M-31250D |
Выдвижной тип Mini ACB 3P 1250A Icu:65KA Ics:50KA |
|
EKW1-1600M-31600D |
Выдвижной тип Mini ACB 3P 1600A Icu:65KA Ics:50KA |
|
EKW1-1600M-40200D |
Выдвижной тип Mini ACB 4P 200A Icu:65KA Ics:50KA |
|
EKW1-1600M-40400D |
Выдвижной тип Mini ACB 4P 400A Icu:65KA Ics:50KA |
|
EKW1-1600M-40630D |
Выдвижной тип Mini ACB 4P 630A Icu:65KA Ics:50KA |
|
EKW1-1600M-40800D |
Выдвижной тип Mini ACB 4P 800A Icu:65KA Ics:50KA |
|
EKW1-1600M-41000D |
Выдвижной тип Mini ACB 4P 1000A Icu:65KA Ics:50KA |
|
EKW1-1600M-41250D |
Выдвижной тип Mini ACB 4P 1250A Icu:65KA Ics:50KA |
|
EKW1-1600M-41600D |
Выдвижной тип Mini ACB 4P 1600A Icu:65KA Ics:50KA |
|
EKW1-1600M-30200F |
Фиксированный тип Mini ACB 3P 200A Icu:65KA Ics:50KA |
|
EKW1-1600M-30400F |
Фиксированный тип Mini ACB 3P 400A Icu:65KA Ics:50KA |
|
EKW1-1600M-30630F |
Фиксированный тип Mini ACB 3P 630A Icu:65KA Ics:50KA |
|
EKW1-1600M-30800F |
Фиксированный тип Mini ACB 3P 800A Icu:65KA Ics:50KA |
|
EKW1-1600M-31000F |
Фиксированный тип Mini ACB 3P 1000A Icu:65KA Ics:50KA |
|
EKW1-1600M-31250F |
Фиксированный тип Mini ACB 3P 1250A Icu:65KA Ics:50KA |
|
EKW1-1600M-31600F |
Фиксированный тип Mini ACB 3P 1600A Icu:65KA Ics:50KA |
|
EKW1-1600M-40200F |
Фиксированный тип Mini ACB 4P 200A Icu:65KA Ics:50KA |
|
EKW1-1600M-40400F |
Фиксированный тип Mini ACB 4P 400A Icu:65KA Ics:50KA |
|
EKW1-1600M-40630F |
Фиксированный тип Mini ACB 4P 630A Icu:65KA Ics:50KA |
|
EKW1-1600M-40800F |
Фиксированный тип Mini ACB 4P 800A Icu:65KA Ics:50KA |
|
EKW1-1600M-41000F |
Фиксированный тип Mini ACB 4P 1000A Icu:65KA Ics:50KA |
|
EKW1-1600M-41250F |
Фиксированный тип Mini ACB 4P 1250A Icu:65KA Ics:50KA |
|
EKW1-1600M-41600F |
Фиксированный тип Mini ACB 4P 1600A Icu:65KA Ics:50KA |
