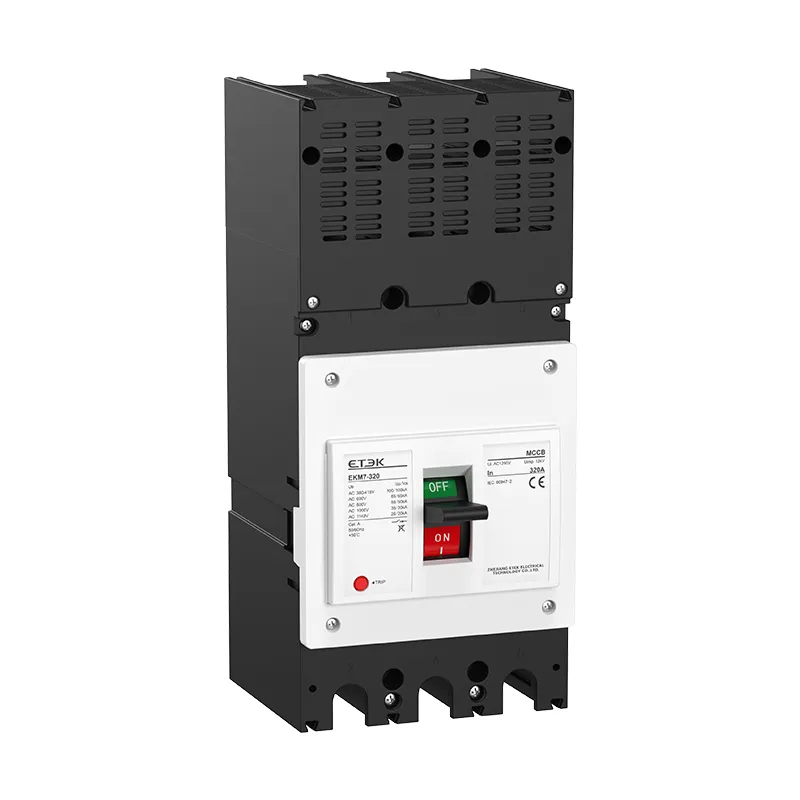

Высоковольтный автоматический выключатель 1140 В для фотоэлектрической системы переменного тока

Высоковольтный автоматический выключатель в литом корпусе серии EKM7 специально разработан для удовлетворения требований распределительных сетей переменного тока 50/60 Гц. Он имеет номинальное напряжение изоляции 1200 В, обеспечивая надежную защиту цепей с номинальным напряжением от 690 В до 1140 В и номинальным током до 630 А.

● Стандарт: IEC60947-2
● Столбы: 3P
● Номинальный ток: 10-630 А
● Номинальное напряжение: 415, 690, 800, 1000, 1140 В
● Номинальное напряжение изоляции: 1200 В
● Номинальное импульсное выдерживаемое напряжение: 12 кВ
● Технология блока отключения: термомагнитная
● Температура окружающей среды: -25...+70 ºC

ЗАПРОСИТЬ СЕЙЧАС PDF

Обзор продукта

Этот автоматический выключатель хорошо подходит для нечастого переключения цепей и эпизодического запуска двигателей. Он эффективно защищает от перегрузок, коротких замыканий, перенапряжения и пониженного напряжения, обеспечивая безопасность и стабильность линий электропередачи.

Кроме того, высоковольтный автоматический выключатель в литом корпусе серии EKM7 соответствует стандарту IEC60947-2, что гарантирует его качество и производительность.

Высокий механический и электрический ресурс.
Короткое расстояние возникновения дуги: стандартная дугогасящая крышка и трехслойная металлическая перегородка предотвращают вторичные сбои в работе системы, вызванные искрением при отключении.
Возможность сверхсильного ограничения тока.
Сверхвысокие изоляционные характеристики, электрический зазор и расстояние утечки соответствуют стандарту UL489.
Обратная линия подачи без снижения производительности.
Устойчивость к влажности, высоким температурам, солевому туману и плесени.
Новая конструкция с одной точкой разрыва, более стабильная и надежная, чем конструкция с двумя точками разрыва.

Технические характеристики

Таблица 1

Модель		ЭКМ7-320
Номинальный ток (А)		16,20,25,32,40,50,63,75,80,100,125,140,160,180,200,225,250,320
Поляки		3P
Номинальное рабочее напряжение Ue (В)		380/415	690	800	1000	1140
Номинальное напряжение изоляции Ui (В)		1200
Номинальное импульсное выдерживаемое напряжение Uimp (кВ)		12
Устойчивость к промышленной частоте напряжение (1 мин)(В)		3500
Рассчитан на предельное короткое замыкание Разрушающая способность Icu = Icu(кА)	Срочный уровень вместимости	380/ 415 В	690 В	800 В	1000 В	1140 В
	М	/	60	50	20	12
	ЧАС	100	65	50	30	20
Механический срок службы (циклы)		15000
Срок службы электрооборудования (циклы)		5000	3000	3000	1000	1000
Расстояние между дугами (мм)		50
Габариты (Ш×Д×В, мм)		120×200×103
Мгновенный выброс		5 дюймов или 10 дюймов
Эталонная температура окружающей среды		40°C
Рабочая температура окружающей среды		-40°C ~ +70°C, снижение характеристик при +50°C не происходит.
Высоты		5000 м

Таблица 2

Модель		ЭКМ7-630
Номинальный ток (А)		225,250,320,350,400,500,630
Поляки		3P
Номинальное рабочее напряжение Ue (В)		380/415	690	800	1000	1140
Номинальное напряжение изоляции Ui (В)		1200
Номинальное импульсное выдерживаемое напряжение Uimp (кВ)		12
Устойчивость к промышленной частоте напряжение (1 мин)(В)		3500
Рассчитан на предельное короткое замыкание Разрушающая способность Icu = Icu(кА)	Срочный уровень вместимости	380/ 415 В	690В	800 В	1000 В	1140 В
	М	/	60	50	20	12
	ЧАС	100	65	50	32	20
Механический срок службы (циклы)		15000
Срок службы электрооборудования (циклы)		5000	3000	3000	1000	1000
Расстояние между дугами (мм)		50
Габариты (Ш×Д×В, мм)		158×325×177
Мгновенный выброс		5 дюймов или 10 дюймов
Эталонная температура окружающей среды		40°C
Рабочая температура окружающей среды		-40°C ~ +70°C, снижение характеристик при +50°C не происходит.
Высоты		5000 м
