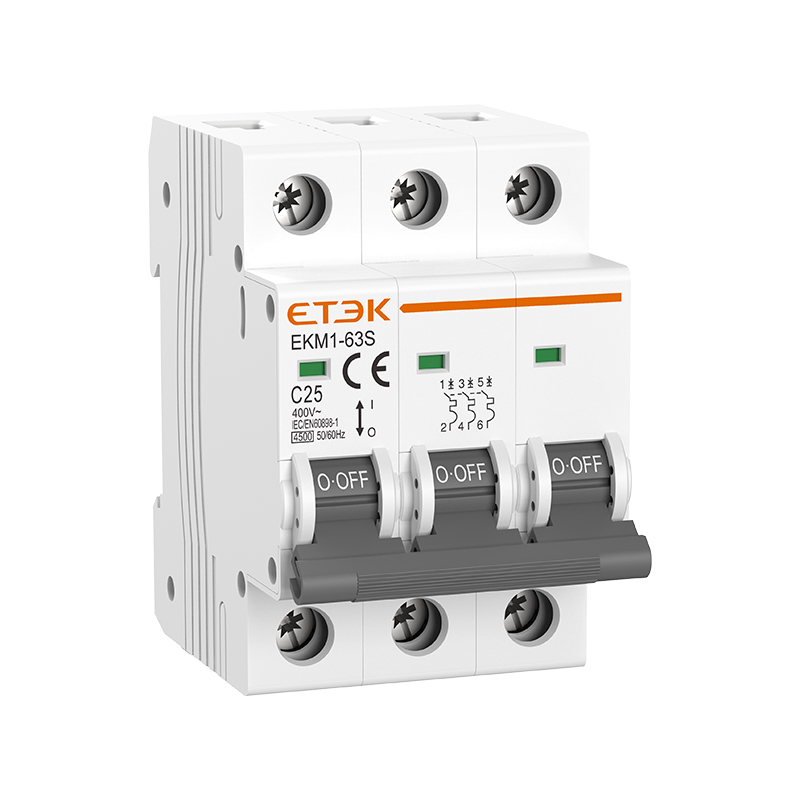

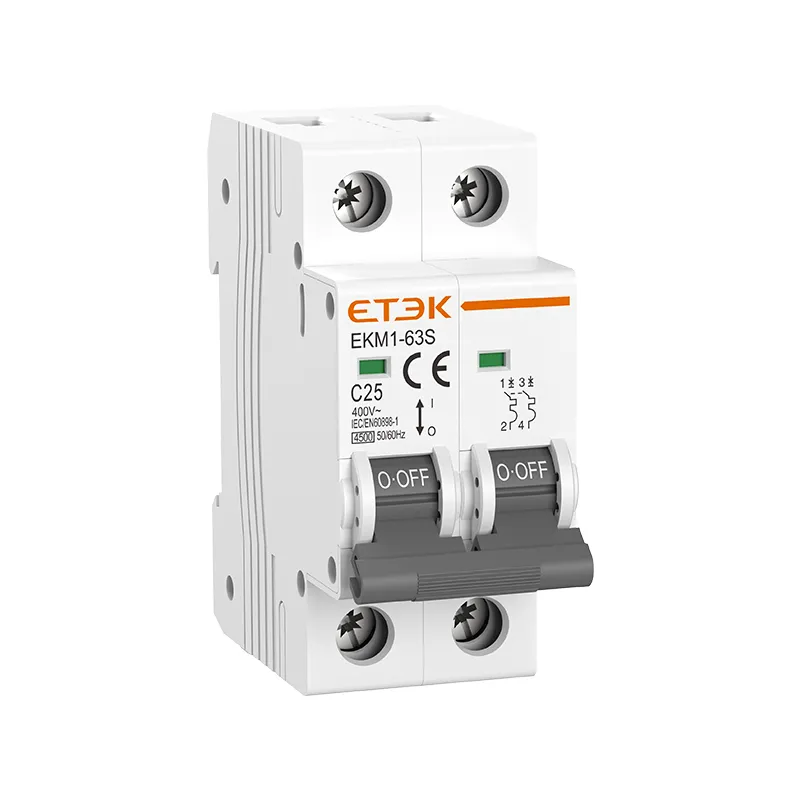

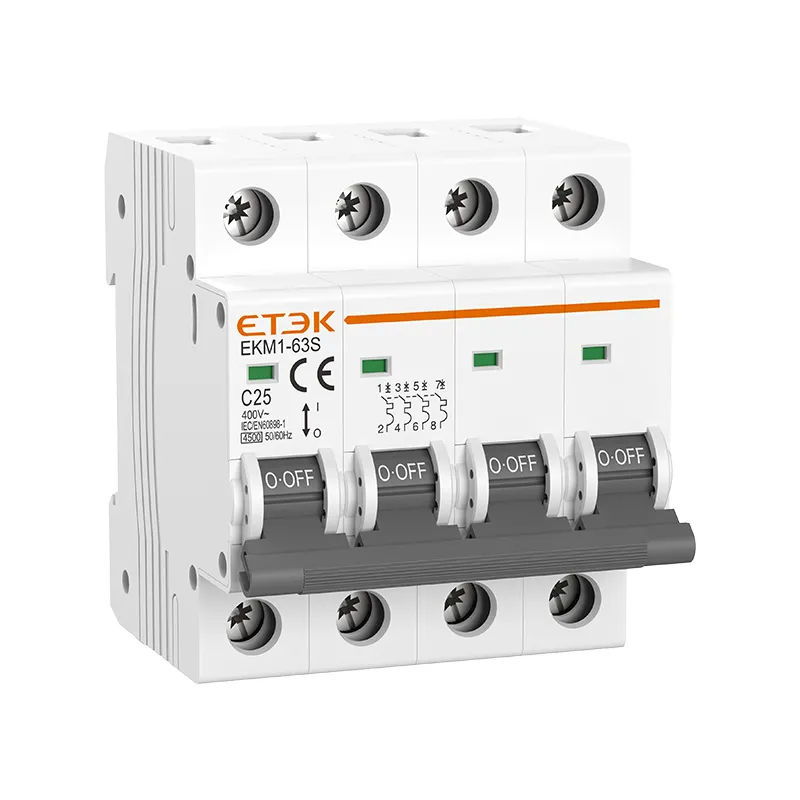

Автоматический выключатель EKM1-63S имеет характеристики усовершенствованной конструкции, надежной работы, высокой отключающей способности и красивого внешнего вида. Он в основном используется для переменного тока 50 Гц или 60 Гц, номинального напряжения 400 В или ниже и номинального рабочего тока 63 А или ниже. Применяется для защиты от перегрузок и коротких замыканий освещения, распределительных линий, оборудования в офисных зданиях, жилых домах и т. д. Также может применяться для нечастых включений-выключений и переоборудования линий.
Электрические характеристики |
|
Номинальный ток In | 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63А |
Поляки | 1П, 2П, 3П, 4П |
Номинальное напряжение Ue | 240/415В |
Напряжение изоляции Ui | 500В |
Номинальная частота | 50/60 Гц |
Номинальная отключающая способность | 1-40А, 6000А/50-63А, 4500А |
Класс ограничения энергии | 3 |
Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp | 4000 В |
Испытательное напряжение диэлектрика при инд. Частота на 1 мин. | 2кВ |
Степень загрязнения | 2 |
Термомагнитная характеристика расцепления | Б, В, Г |
Механические характеристики |
|
Электрическая жизнь | 4000 циклов |
Механическая жизнь | 10 000 циклов |
Индикатор положения контакта | Да |
Степень защиты | IP20 |
Эталонная температура для настройки термоэлементов | 30℃ |
Температура окружающей среды (средняя дневная ≤35 ℃) | -5℃~+40℃ |
Температура хранения | -25℃~+70℃ |
Монтаж |
|
Тип клеммного соединения | Кабельная/штыревая шина |
Размер клеммы сверху/снизу для кабеля | 25 мм2 18-3AWG |
Размер клеммы сверху/снизу для сборной шины | 25 мм2 18-3AWG |
Момент затяжки | 2,5 Нм |
Монтаж | На DIN-рейке EN 60715 (35 мм) с помощью устройства быстрого зажима |
Связь | Питание в обоих направлениях |
Сочетание с аксессуарами |
|
Вспомогательный контакт | ЭКМ1С-ОФ |
Аварийный контакт | ЭКМ1С-ФБ |
Шунтовой выпуск | ЭКМ1С-МХ |
Расцепитель повышенного/пониженного напряжения | ЭКМ1С-МВ+МН |
EKM1-63S Миниатюрный автоматический выключатель 4,5 кА | ||||
Поляки | Номинальный ток (А) | Кривая Б | Кривая С | D-образная кривая |
1П | 1А | ЭКМ1-63С-1Б01 | ЭКМ1-63С-1С01 | ЭКМ1-63С-1Д01 |
2А | ЭКМ1-63С-1Б02 | ЭКМ1-63С-1С02 | ЭКМ1-63С-1Д02 | |
3А | ЭКМ1-63С-1Б03 | ЭКМ1-63С-1С03 | ЭКМ1-63С-1Д03 | |
4А | ЭКМ1-63С-1Б04 | ЭКМ1-63С-1С04 | ЭКМ1-63С-1Д04 | |
5А | ЭКМ1-63С-1Б05 | ЭКМ1-63С-1С05 | ЭКМ1-63С-1Д05 | |
6А | ЭКМ1-63С-1Б06 | ЭКМ1-63С-1С06 | ЭКМ1-63С-1Д06 | |
8А | ЭКМ1-63С-1Б08 | ЭКМ1-63С-1С08 | ЭКМ1-63С-1Д08 | |
10А | ЭКМ1-63С-1Б10 | ЭКМ1-63С-1С10 | ЭКМ1-63С-1Д10 | |
13А | ЭКМ1-63С-1Б13 | ЭКМ1-63С-1С13 | ЭКМ1-63С-1Д13 | |
16А | ЭКМ1-63С-1Б16 | ЭКМ1-63С-1С16 | ЭКМ1-63С-1Д16 | |
20А | ЭКМ1-63С-1Б20 | ЭКМ1-63С-1С20 | ЭКМ1-63С-1Д20 | |
25А | ЭКМ1-63С-1Б25 | ЭКМ1-63С-1С25 | ЭКМ1-63С-1Д25 | |
32А | ЭКМ1-63С-1Б32 | ЭКМ1-63С-1С32 | ЭКМ1-63С-1Д32 | |
40А | ЭКМ1-63С-1Б40 | ЭКМ1-63С-1С40 | ЭКМ1-63С-1Д40 | |
50А | ЭКМ1-63С-1Б50 | ЭКМ1-63С-1С50 | ЭКМ1-63С-1Д50 | |
63А | ЭКМ1-63С-1Б63 | ЭКМ1-63С-1С63 | ЭКМ1-63С-1Д63 | |
2P | 1А | ЭКМ1-63С-2Б01 | ЭКМ1-63С-2С01 | ЭКМ1-63С-2Д01 |
2А | ЭКМ1-63С-2Б02 | ЭКМ1-63С-2С02 | ЭКМ1-63С-2Д02 | |
3А | ЭКМ1-63С-2Б03 | ЭКМ1-63С-2С03 | ЭКМ1-63С-2Д03 | |
4А | ЭКМ1-63С-2Б04 | ЭКМ1-63С-2С04 | ЭКМ1-63С-2Д04 | |
5А | ЭКМ1-63С-2Б05 | ЭКМ1-63С-2С05 | ЭКМ1-63С-2Д05 | |
6А | ЭКМ1-63С-2Б06 | ЭКМ1-63С-2С06 | ЭКМ1-63С-2Д06 | |
8А | ЭКМ1-63С-2Б08 | ЭКМ1-63С-2С08 | ЭКМ1-63С-2Д08 | |
10А | ЭКМ1-63С-2Б10 | ЭКМ1-63С-2С10 | ЭКМ1-63С-2Д10 | |
13А | ЭКМ1-63С-2Б13 | ЭКМ1-63С-2С13 | ЭКМ1-63С-2Д13 | |
16А | ЭКМ1-63С-2Б16 | ЭКМ1-63С-2С16 | ЭКМ1-63С-2Д16 | |
20А | ЭКМ1-63С-2Б20 | ЭКМ1-63С-2С20 | ЭКМ1-63С-2Д20 | |
25А | ЭКМ1-63С-2Б25 | ЭКМ1-63С-2С25 | ЭКМ1-63С-2Д25 | |
32А | ЭКМ1-63С-2Б32 | ЭКМ1-63С-2С32 | ЭКМ1-63С-2Д32 | |
40А | ЭКМ1-63С-2Б40 | ЭКМ1-63С-2С40 | ЭКМ1-63С-2Д40 | |
50А | ЭКМ1-63С-2Б50 | ЭКМ1-63С-2С50 | ЭКМ1-63С-2Д50 | |
63А | ЭКМ1-63С-2Б63 | ЭКМ1-63С-2С63 | ЭКМ1-63С-2Д63 | |
3P | 1А | ЭКМ1-63С-3Б01 | ЭКМ1-63С-3С01 | ЭКМ1-63С-3Д01 |
2А | ЭКМ1-63С-3Б02 | ЭКМ1-63С-3С02 | ЭКМ1-63С-3Д02 | |
3А | ЭКМ1-63С-3Б03 | ЭКМ1-63С-3С03 | ЭКМ1-63С-3Д03 | |
4А | ЭКМ1-63С-3Б04 | ЭКМ1-63С-3С04 | ЭКМ1-63С-3Д04 | |
5А | ЭКМ1-63С-3Б05 | ЭКМ1-63С-3С05 | ЭКМ1-63С-3Д05 | |
6А | ЭКМ1-63С-3Б06 | ЭКМ1-63С-3С06 | ЭКМ1-63С-3Д06 | |
8А | ЭКМ1-63С-3Б08 | ЭКМ1-63С-3С08 | ЭКМ1-63С-3Д08 | |
10А | ЭКМ1-63С-3Б10 | ЭКМ1-63С-3С10 | ЭКМ1-63С-3Д10 | |
13А | ЭКМ1-63С-3Б13 | ЭКМ1-63С-3С13 | ЭКМ1-63С-3Д13 | |
16А | ЭКМ1-63С-3Б16 | ЭКМ1-63С-3С16 | ЭКМ1-63С-3Д16 | |
20А | ЭКМ1-63С-3Б20 | ЭКМ1-63С-3С20 | ЭКМ1-63С-3Д20 | |
25А | ЭКМ1-63С-3Б25 | ЭКМ1-63С-3С25 | ЭКМ1-63С-3Д25 | |
32А | ЭКМ1-63С-3Б32 | ЭКМ1-63С-3С32 | ЭКМ1-63С-3Д32 | |
40А | ЭКМ1-63С-3Б40 | ЭКМ1-63С-3С40 | ЭКМ1-63С-3Д40 | |
50А | ЭКМ1-63С-3Б50 | ЭКМ1-63С-3С50 | ЭКМ1-63С-3Д50 | |
63А | ЭКМ1-63С-3Б63 | ЭКМ1-63С-3С63 | ЭКМ1-63С-3Д63 | |
4P | 1А | ЭКМ1-63С-4Б01 | ЭКМ1-63С-4С01 | ЭКМ1-63С-4Д01 |
2А | ЭКМ1-63С-4Б02 | ЭКМ1-63С-4С02 | ЭКМ1-63С-4Д02 | |
3А | ЭКМ1-63С-4Б03 | ЭКМ1-63С-4С03 | ЭКМ1-63С-4Д03 | |
4А | ЭКМ1-63С-4Б04 | ЭКМ1-63С-4С04 | ЭКМ1-63С-4Д04 | |
5А | ЭКМ1-63С-4Б05 | ЭКМ1-63С-4С05 | ЭКМ1-63С-4Д05 | |
6А | ЭКМ1-63С-4Б06 | ЭКМ1-63С-4С06 | ЭКМ1-63С-4Д06 | |
8А | ЭКМ1-63С-4Б08 | ЭКМ1-63С-4С08 | ЭКМ1-63С-4Д08 | |
10А | ЭКМ1-63С-4Б10 | ЭКМ1-63С-4С10 | ЭКМ1-63С-4Д10 | |
13А | ЭКМ1-63С-4Б13 | ЭКМ1-63С-4С13 | ЭКМ1-63С-4Д13 | |
16А | ЭКМ1-63С-4Б16 | ЭКМ1-63С-4С16 | ЭКМ1-63С-4Д16 | |
20А | ЭКМ1-63С-4Б20 | ЭКМ1-63С-4С20 | ЭКМ1-63С-4Д20 | |
25А | ЭКМ1-63С-4Б25 | ЭКМ1-63С-4С25 | ЭКМ1-63С-4Д25 | |
32А | ЭКМ1-63С-4Б32 | ЭКМ1-63С-4С32 | ЭКМ1-63С-4Д32 | |
40А | ЭКМ1-63С-4Б40 | ЭКМ1-63С-4С40 | ЭКМ1-63С-4Д40 | |
50А | ЭКМ1-63С-4Б50 | ЭКМ1-63С-4С50 | ЭКМ1-63С-4Д50 | |
63А | ЭКМ1-63С-4Б63 | ЭКМ1-63С-4С63 | ЭКМ1-63С-4Д63 |
