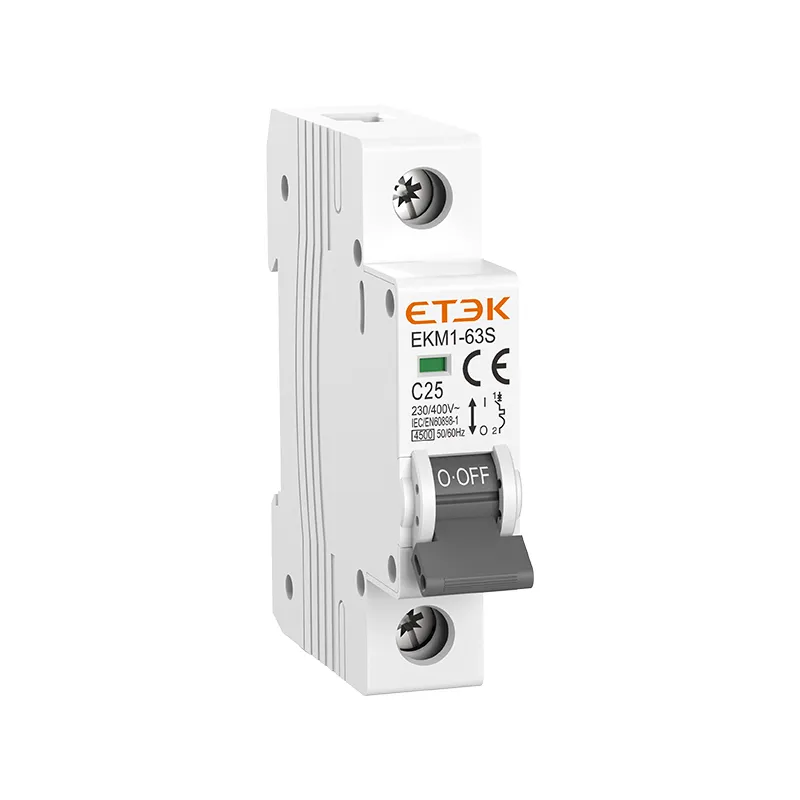

EKM1-63S MCB 4.5kA Миниатюрный автоматический выключатель
Запросить
● Стандарт: IEC60898-1
● Тип отключения: Термомагнитный
● Номинальный ток: 1~63А
● Номинальное напряжение: 230/400 В~240/415 В

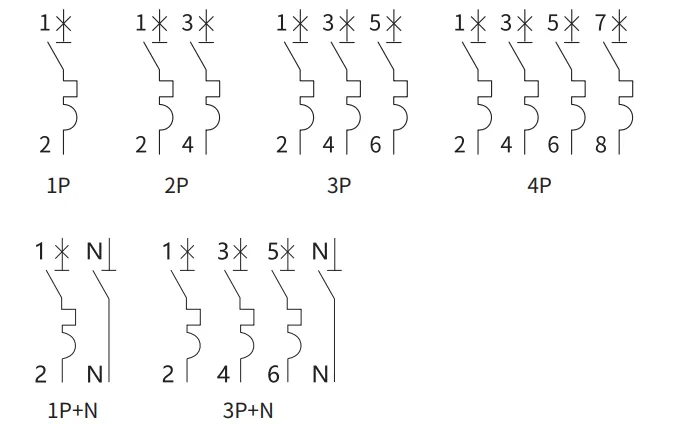

● Количество полюсов: 1P,2P,3P,4P,1P+N,3P+N
● Номинальная отключающая способность при коротком замыкании: 10 кА
● Кривая отключения: B, C, D
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CB, CE, TUV

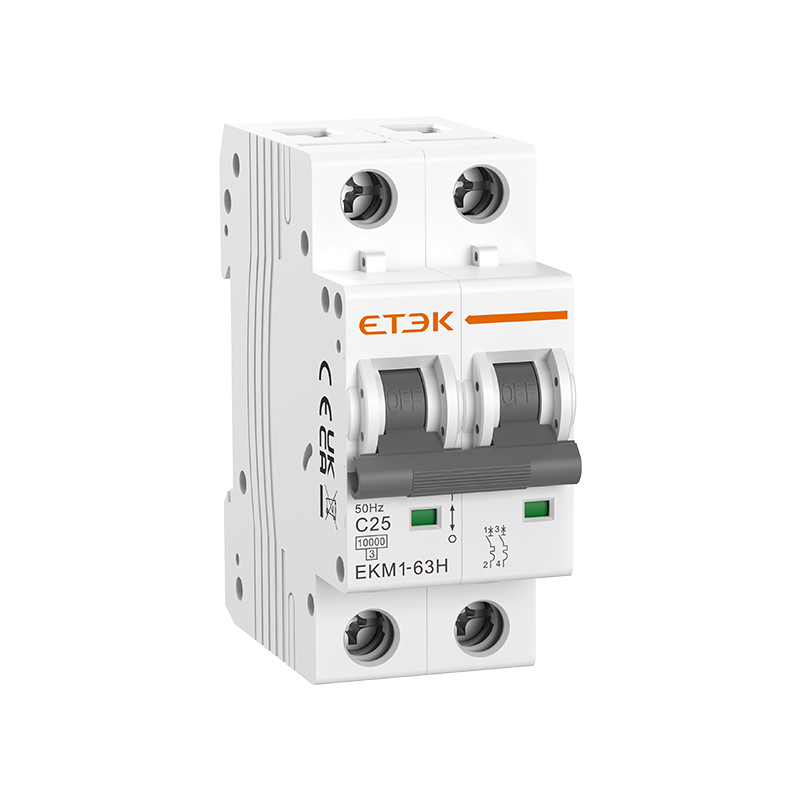

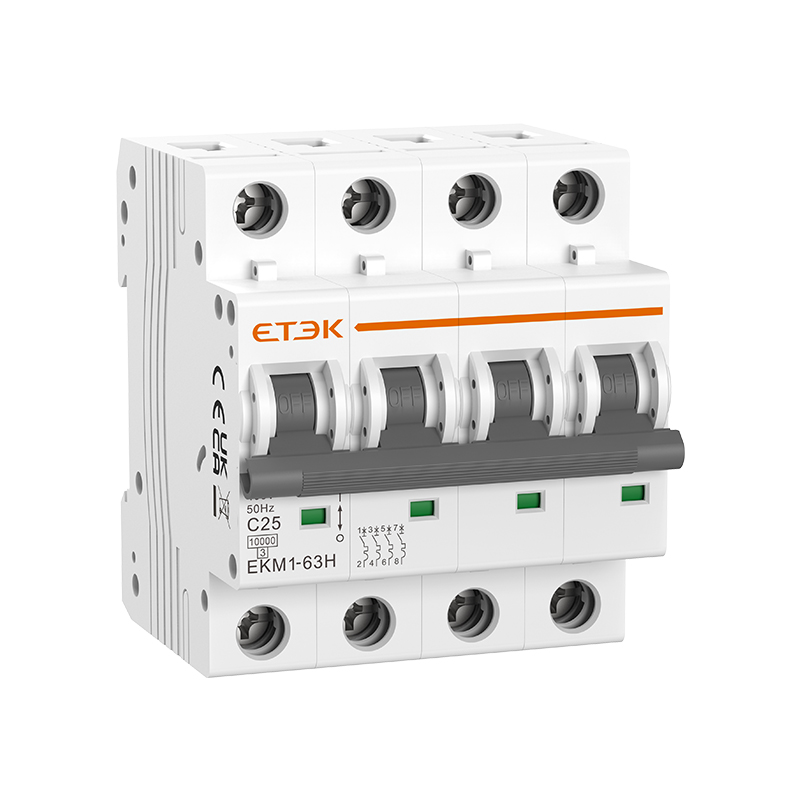

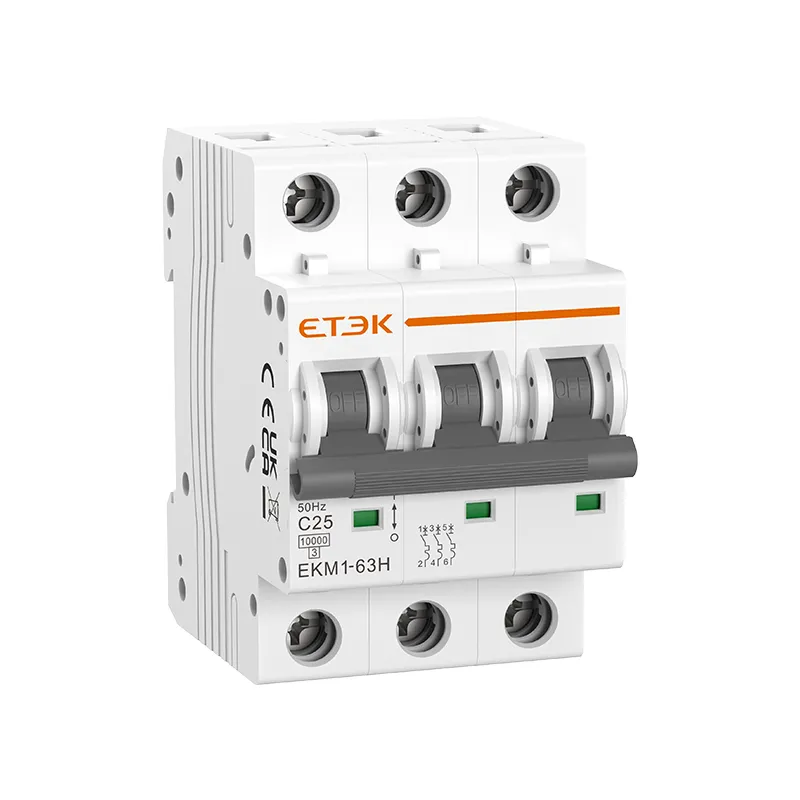

Автоматический выключатель EKM1-63H имеет характеристики усовершенствованной конструкции, надежной работы, высокой отключающей способности (10 кА) и красивого внешнего вида. Он в основном используется для переменного тока 50 Гц или 60 Гц, номинального напряжения 400 В или ниже и номинального рабочего тока 63 А или ниже. Он используется для защиты от перегрузки и короткого замыкания освещения, распределительных линий, оборудования в офисных зданиях, жилых домах и т. д. Он также может использоваться для нечастых операций включения-выключения и преобразования линий.
| Стандарт | МЭК/EN60898-1 |
| Защита | Перегрузка по току и короткое замыкание |
| Тип поездки | Термомагнитный |
| Номинальный ток In | 1,2,3,4,5,6,10,16,20,25,32,40,50,63А |
| Поляки | 1П, 1П+Н, 2П, 3П, 3П+Н,4П |
| Номинальное напряжение Ue | 240/415В |
| Напряжение изоляции Ui | 500В |
| Номинальная частота | 50/60Гц |
| Номинальная отключающая способность | 10,000А |
| Класс ограничения энергии | 3 |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин | 2кВ |
| Характеристика термического срабатывания | (1,13-1,45) х В |
| Характеристика магнитного расцепления | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Температура окружающей среды (дневная средняя ≤35℃) | -5℃~+40℃, макс. влажность 95% |
| Тип клеммного соединения | Кабель/Шина штыревого типа/Шина вилочного типа |
| Макс. размер клеммы для кабеля | 25мм 2 |
| Макс. момент затяжки | 2.5Нм |
| Монтаж | Монтаж на 35-мм DIN-рейку |
| Связь | Сверху и снизу |
| Автоматический выключатель EKM1-63H 10KA | ||||
| Поляки | Номинальный ток (А) | Кривая В | Кривая C | Кривая D |
| 1P | 1A | EKM1-63H-1B01 | EKM1-63H-1C01 | EKM1-63H-1D01 |
| 2A | EKM1-63H-1B02 | EKM1-63H-1C02 | EKM1-63H-1D02 | |
| 3A | EKM1-63H-1B03 | EKM1-63H-1C03 | EKM1-63H-1D03 | |
| 4A | EKM1-63H-1B04 | EKM1-63H-1C04 | EKM1-63H-1D04 | |
| 5A | EKM1-63H-1B05 | EKM1-63H-1C05 | EKM1-63H-1D05 | |
| 6A | EKM1-63H-1B06 | EKM1-63H-1C06 | EKM1-63H-1D06 | |
| 10A | EKM1-63H-1B10 | EKM1-63H-1C10 | EKM1-63H-1D10 | |
| 16A | EKM1-63H-1B16 | EKM1-63H-1C16 | EKM1-63H-1D16 | |
| 20A | EKM1-63H-1B20 | EKM1-63H-1C20 | EKM1-63H-1D20 | |
| 25A | EKM1-63H-1B25 | EKM1-63H-1C25 | EKM1-63H-1D25 | |
| 32A | EKM1-63H-1B32 | EKM1-63H-1C32 | EKM1-63H-1D32 | |
| 40A | EKM1-63H-1B40 | EKM1-63H-1C40 | EKM1-63H-1D40 | |
| 50A | EKM1-63H-1B50 | EKM1-63H-1C50 | EKM1-63H-1D50 | |
| 63A | EKM1-63H-1B63 | EKM1-63H-1C63 | EKM1-63H-1D63 | |
| 2P | 1A | EKM1-63H-2B01 | EKM1-63H-2C01 | EKM1-63H-2D01 |
| 2A | EKM1-63H-2B02 | EKM1-63H-2C02 | EKM1-63H-2D02 | |
| 3A | EKM1-63H-2B03 | EKM1-63H-2C03 | EKM1-63H-2D03 | |
| 4A | EKM1-63H-2B04 | EKM1-63H-2C04 | EKM1-63H-2D04 | |
| 5A | EKM1-63H-2B05 | EKM1-63H-2C05 | EKM1-63H-2D05 | |
| 6A | EKM1-63H-2B06 | EKM1-63H-2C06 | EKM1-63H-2D06 | |
| 10A | EKM1-63H-2B10 | EKM1-63H-2C10 | EKM1-63H-2D10 | |
| 16A | EKM1-63H-2B16 | EKM1-63H-2C16 | EKM1-63H-2D16 | |
| 20A | EKM1-63H-2B20 | EKM1-63H-2C20 | EKM1-63H-2D20 | |
| 25A | EKM1-63H-2B25 | EKM1-63H-2C25 | EKM1-63H-2D25 | |
| 32A | EKM1-63H-2B32 | EKM1-63H-2C32 | EKM1-63H-2D32 | |
| 40A | EKM1-63H-2B40 | EKM1-63H-2C40 | EKM1-63H-2D40 | |
| 50A | EKM1-63H-2B50 | EKM1-63H-2C50 | EKM1-63H-2D50 | |
| 63A | EKM1-63H-2B63 | EKM1-63H-2C63 | EKM1-63H-2D63 | |
| 3P | 1A | EKM1-63H-3B01 | EKM1-63H-3C01 | EKM1-63H-3D01 |
| 2A | EKM1-63H-3B02 | EKM1-63H-3C02 | EKM1-63H-3D02 | |
| 3A | EKM1-63H-3B03 | EKM1-63H-3C03 | EKM1-63H-3D03 | |
| 4A | EKM1-63H-3B04 | EKM1-63H-3C04 | EKM1-63H-3D04 | |
| 5A | EKM1-63H-3B05 | EKM1-63H-3C05 | EKM1-63H-3D05 | |
| 6A | EKM1-63H-3B06 | EKM1-63H-3C06 | EKM1-63H-3D06 | |
| 10A | EKM1-63H-3B10 | EKM1-63H-3C10 | EKM1-63H-3D10 | |
| 16A | EKM1-63H-3B16 | EKM1-63H-3C16 | EKM1-63H-3D16 | |
| 20A | EKM1-63H-3B20 | EKM1-63H-3C20 | EKM1-63H-3D20 | |
| 25A | EKM1-63H-3B25 | EKM1-63H-3C25 | EKM1-63H-3D25 | |
| 32A | EKM1-63H-3B32 | EKM1-63H-3C32 | EKM1-63H-3D32 | |
| 40A | EKM1-63H-3B40 | EKM1-63H-3C40 | EKM1-63H-3D40 | |
| 50A | EKM1-63H-3B50 | EKM1-63H-3C50 | EKM1-63H-3D50 | |
| 63A | EKM1-63H-3B63 | EKM1-63H-3C63 | EKM1-63H-3D63 | |
| 4P | 1A | EKM1-63H-4B01 | EKM1-63H-4C01 | EKM1-63H-4D01 |
| 2A | EKM1-63H-4B02 | EKM1-63H-4C02 | EKM1-63H-4D02 | |
| 3A | EKM1-63H-4B03 | EKM1-63H-4C03 | EKM1-63H-4D03 | |
| 4A | EKM1-63H-4B04 | EKM1-63H-4C04 | EKM1-63H-4D04 | |
| 5A | EKM1-63H-4B05 | EKM1-63H-4C05 | EKM1-63H-4D05 | |
| 6A | EKM1-63H-4B06 | EKM1-63H-4C06 | EKM1-63H-4D06 | |
| 10A | EKM1-63H-4B10 | EKM1-63H-4C10 | EKM1-63H-4D10 | |
| 16A | EKM1-63H-4B16 | EKM1-63H-4C16 | EKM1-63H-4D16 | |
| 20A | EKM1-63H-4B20 | EKM1-63H-4C20 | EKM1-63H-4D20 | |
| 25A | EKM1-63H-4B25 | EKM1-63H-4C25 | EKM1-63H-4D25 | |
| 32A | EKM1-63H-4B32 | EKM1-63H-4C32 | EKM1-63H-4D32 | |
| 40A | EKM1-63H-4B40 | EKM1-63H-4C40 | EKM1-63H-4D40 | |
| 50A | EKM1-63H-4B50 | EKM1-63H-4C50 | EKM1-63H-4D50 | |
| 63A | EKM1-63H-4B63 | EKM1-63H-4C63 | EKM1-63H-4D63 | |
| 1P+N | 1A | EKM1-63H-1NB01 | EKM1-63H-1NC01 | EKM1-63H-1ND01 |
| 2A | EKM1-63H-1NB02 | EKM1-63H-1NC02 | EKM1-63H-1ND02 | |
| 3A | EKM1-63H-1NB03 | EKM1-63H-1NC03 | EKM1-63H-1ND03 | |
| 4A | EKM1-63H-1NB04 | EKM1-63H-1NC04 | EKM1-63H-1ND04 | |
| 5A | EKM1-63H-1NB05 | EKM1-63H-1NC05 | EKM1-63H-1ND05 | |
| 6A | EKM1-63H-1NB06 | EKM1-63H-1NC06 | EKM1-63H-1ND06 | |
| 10A | EKM1-63H-1NB10 | EKM1-63H-1NC10 | EKM1-63H-1ND10 | |
| 16A | EKM1-63H-1NB16 | EKM1-63H-1NC16 | EKM1-63H-1ND16 | |
| 20A | EKM1-63H-1NB20 | EKM1-63H-1NC20 | EKM1-63H-1ND20 | |
| 25A | EKM1-63H-1NB25 | EKM1-63H-1NC25 | EKM1-63H-1ND25 | |
| 32A | EKM1-63H-1NB32 | EKM1-63H-1NC32 | EKM1-63H-1ND32 | |
| 40A | EKM1-63H-1NB40 | EKM1-63H-1NC40 | EKM1-63H-1ND40 | |
| 50A | EKM1-63H-1NB50 | EKM1-63H-1NC50 | EKM1-63H-1ND50 | |
| 63A | EKM1-63H-1NB63 | EKM1-63H-1NC63 | EKM1-63H-1ND63 | |
| 3P+N | 1A | EKM1-63H-3NB01 | EKM1-63H-3NC01 | EKM1-63H-3ND01 |
| 2A | EKM1-63H-3NB02 | EKM1-63H-3NC02 | EKM1-63H-3ND02 | |
| 3A | EKM1-63H-3NB03 | EKM1-63H-3NC03 | EKM1-63H-3ND03 | |
| 4A | EKM1-63H-3NB04 | EKM1-63H-3NC04 | EKM1-63H-3ND04 | |
| 5A | EKM1-63H-3NB05 | EKM1-63H-3NC05 | EKM1-63H-3ND05 | |
| 6A | EKM1-63H-3NB06 | EKM1-63H-3NC06 | EKM1-63H-3ND06 | |
| 10A | EKM1-63H-3NB10 | EKM1-63H-3NC10 | EKM1-63H-3ND10 | |
| 16A | EKM1-63H-3NB16 | EKM1-63H-3NC16 | EKM1-63H-3ND16 | |
| 20A | EKM1-63H-3NB20 | EKM1-63H-3NC20 | EKM1-63H-3ND20 | |
| 25A | EKM1-63H-3NB25 | EKM1-63H-3NC25 | EKM1-63H-3ND25 | |
| 32A | EKM1-63H-3NB32 | EKM1-63H-3NC32 | EKM1-63H-3ND32 | |
| 40A | EKM1-63H-3NB40 | EKM1-63H-3NC40 | EKM1-63H-3ND40 | |
| 50A | EKM1-63H-3NB50 | EKM1-63H-3NC50 | EKM1-63H-3ND50 | |
| 63A | EKM1-63H-3NB63 | EKM1-63H-3NC63 | EKM1-63H-3ND63 | |
