EKD2-125 Главный выключатель-разъединитель
Запросить
● Стандарт: IEC60898-1
● Тип отключения: Термомагнитный
● Номинальный ток: 1~63А
● Номинальное напряжение: 230/400 В~240/415 В
● Количество полюсов: 1P,2P,3P,4P,1P+N,3P+N
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C, D
● Температура окружающего воздуха: -25...+40 ºC
● Подключение: сверху и снизу
● Сертификаты: CB, CE, TUV

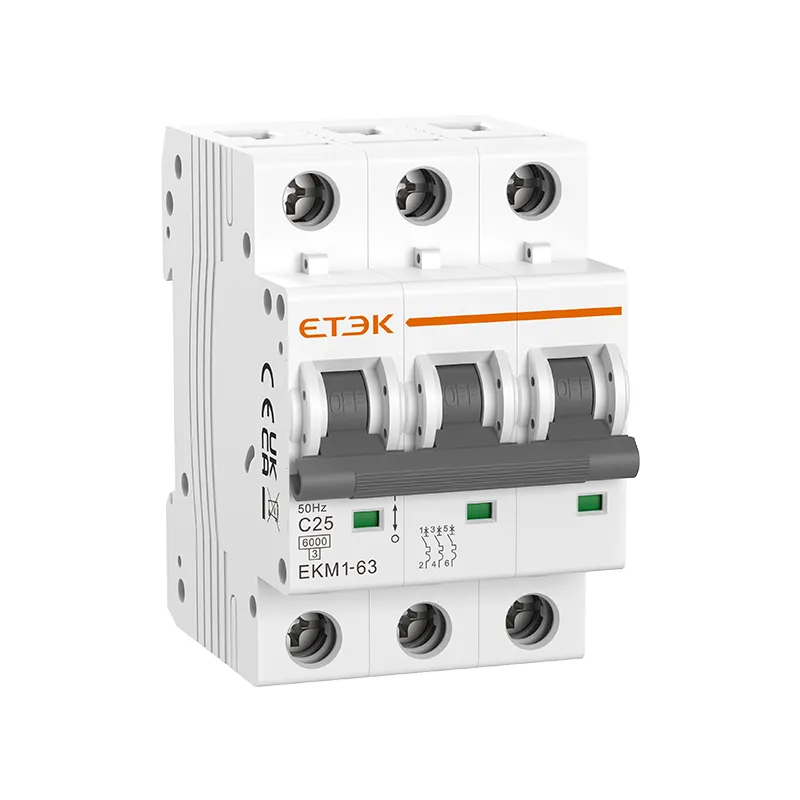

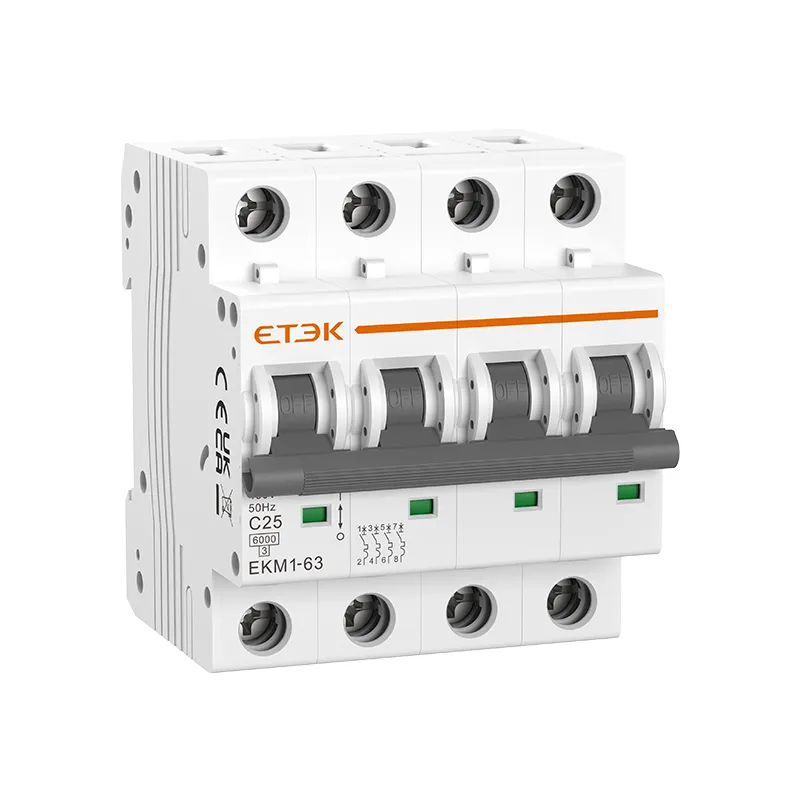

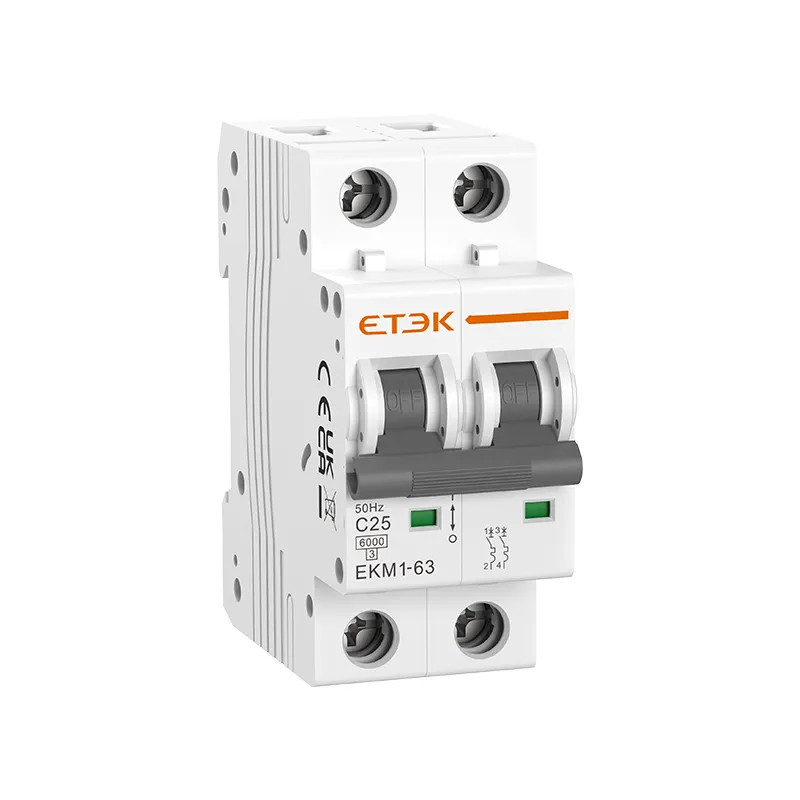

Автоматический выключатель ЭКМ1-63 имеет значительно больший срок службы за счет использования энергоаккумулирующего рабочего механизма; Корпус и функциональные части выполнены из импортных пластиков, обладающих огнестойкими, термостойкими и импульсными свойствами; Более высокая токоограничивающая способность, обеспечивающая экономичный ассортимент продукции.
| Стандарт | МЭК60898-1 |
| Защита | Перегрузка по току и короткое замыкание |
| Тип поездки | Термомагнитный |
| Номинальный ток | 1,2,3,4,5,6,10,16,20,25,32,40,50,63А |
| Поляки | 1П, 1П+Н, 2П, 3П, 3П+Н,4П |
| Номинальное напряжение Ue | 240/415В |
| Напряжение изоляции Ui | 500В |
| Номинальная частота | 50/60Гц |
| Номинальная отключающая способность | 6000А |
| Класс ограничения энергии | 3 |
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В |
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин | 2кВ |
| Степень загрязнения | 2 |
| Характеристика термического срабатывания | (1,13-1,45) х В |
| Характеристика магнитного расцепления | B:(3-5) x In, C:(5-10) x In, D:(10-20) x In |
| Электрическая жизнь | 4000 циклов |
| Механическая жизнь | 10 000 циклов |
| Индикатор положения контакта | Да |
| Степень защиты | IP20 |
| Контрольная температура для настройки термоэлементов | 30℃ |
| Температура окружающей среды (дневная средняя ≤35℃) | -5℃~+40℃, макс. влажность 95% |
| Тип клеммного соединения | Кабель/Шина штыревого типа/Шина вилочного типа |
| Макс. размер клеммы для кабеля | 25мм 2 |
| Макс. момент затяжки | 2.5Нм |
| Монтаж | Монтаж на 35-мм DIN-рейку |
| Связь | Сверху и снизу |
| Автоматический выключатель ЭКМ1-63 6КА | ||||
| Поляки | Номинальный ток (А) | Кривая В | Кривая C | Кривая D |
| 1P | 1A | EKM1-63-1B01 | EKM1-63-1C01 | EKM1-63-1D01 |
| 2A | EKM1-63-1B02 | EKM1-63-1C02 | EKM1-63-1D02 | |
| 3A | EKM1-63-1B03 | EKM1-63-1C03 | EKM1-63-1D03 | |
| 4A | EKM1-63-1B04 | EKM1-63-1C04 | EKM1-63-1D04 | |
| 5A | EKM1-63-1B05 | EKM1-63-1C05 | EKM1-63-1D05 | |
| 6A | EKM1-63-1B06 | EKM1-63-1C06 | EKM1-63-1D06 | |
| 10A | EKM1-63-1B10 | EKM1-63-1C10 | EKM1-63-1D10 | |
| 16A | EKM1-63-1B16 | EKM1-63-1C16 | EKM1-63-1D16 | |
| 20A | EKM1-63-1B20 | EKM1-63-1C20 | EKM1-63-1D20 | |
| 25A | EKM1-63-1B25 | EKM1-63-1C25 | EKM1-63-1D25 | |
| 32A | EKM1-63-1B32 | EKM1-63-1C32 | EKM1-63-1D32 | |
| 40A | EKM1-63-1B40 | EKM1-63-1C40 | EKM1-63-1D40 | |
| 50A | EKM1-63-1B50 | EKM1-63-1C50 | EKM1-63-1D50 | |
| 63A | EKM1-63-1B63 | EKM1-63-1C63 | EKM1-63-1D63 | |
| 2P | 1A | EKM1-63-2B01 | EKM1-63-2C01 | EKM1-63-2D01 |
| 2A | EKM1-63-2B02 | EKM1-63-2C02 | EKM1-63-2D02 | |
| 3A | EKM1-63-2B03 | EKM1-63-2C03 | EKM1-63-2D03 | |
| 4A | EKM1-63-2B04 | EKM1-63-2C04 | EKM1-63-2D04 | |
| 5A | EKM1-63-2B05 | EKM1-63-2C05 | EKM1-63-2D05 | |
| 6A | EKM1-63-2B06 | EKM1-63-2C06 | EKM1-63-2D06 | |
| 10A | EKM1-63-2B10 | EKM1-63-2C10 | EKM1-63-2D10 | |
| 16A | EKM1-63-2B16 | EKM1-63-2C16 | EKM1-63-2D16 | |
| 20A | EKM1-63-2B20 | EKM1-63-2C20 | EKM1-63-2D20 | |
| 25A | EKM1-63-2B25 | EKM1-63-2C25 | EKM1-63-2D25 | |
| 32A | EKM1-63-2B32 | EKM1-63-2C32 | EKM1-63-2D32 | |
| 40A | EKM1-63-2B40 | EKM1-63-2C40 | EKM1-63-2D40 | |
| 50A | EKM1-63-2B50 | EKM1-63-2C50 | EKM1-63-2D50 | |
| 63A | EKM1-63-2B63 | EKM1-63-2C63 | EKM1-63-2D63 | |
| 3P | 1A | EKM1-63-3B01 | EKM1-63-3C01 | EKM1-63-3D01 |
| 2A | EKM1-63-3B02 | EKM1-63-3C02 | EKM1-63-3D02 | |
| 3A | EKM1-63-3B03 | EKM1-63-3C03 | EKM1-63-3D03 | |
| 4A | EKM1-63-3B04 | EKM1-63-3C04 | EKM1-63-3D04 | |
| 5A | EKM1-63-3B05 | EKM1-63-3C05 | EKM1-63-3D05 | |
| 6A | EKM1-63-3B06 | EKM1-63-3C06 | EKM1-63-3D06 | |
| 10A | EKM1-63-3B10 | EKM1-63-3C10 | EKM1-63-3D10 | |
| 16A | EKM1-63-3B16 | EKM1-63-3C16 | EKM1-63-3D16 | |
| 20A | EKM1-63-3B20 | EKM1-63-3C20 | EKM1-63-3D20 | |
| 25A | EKM1-63-3B25 | EKM1-63-3C25 | EKM1-63-3D25 | |
| 32A | EKM1-63-3B32 | EKM1-63-3C32 | EKM1-63-3D32 | |
| 40A | EKM1-63-3B40 | EKM1-63-3C40 | EKM1-63-3D40 | |
| 50A | EKM1-63-3B50 | EKM1-63-3C50 | EKM1-63-3D50 | |
| 63A | EKM1-63-3B63 | EKM1-63-3C63 | EKM1-63-3D63 | |
| 4P | 1A | EKM1-63-4B01 | EKM1-63-4C01 | EKM1-63-4D01 |
| 2A | EKM1-63-4B02 | EKM1-63-4C02 | EKM1-63-4D02 | |
| 3A | EKM1-63-4B03 | EKM1-63-4C03 | EKM1-63-4D03 | |
| 4A | EKM1-63-4B04 | EKM1-63-4C04 | EKM1-63-4D04 | |
| 5A | EKM1-63-4B05 | EKM1-63-4C05 | EKM1-63-4D05 | |
| 6A | EKM1-63-4B06 | EKM1-63-4C06 | EKM1-63-4D06 | |
| 10A | EKM1-63-4B10 | EKM1-63-4C10 | EKM1-63-4D10 | |
| 16A | EKM1-63-4B16 | EKM1-63-4C16 | EKM1-63-4D16 | |
| 20A | EKM1-63-4B20 | EKM1-63-4C20 | EKM1-63-4D20 | |
| 25A | EKM1-63-4B25 | EKM1-63-4C25 | EKM1-63-4D25 | |
| 32A | EKM1-63-4B32 | EKM1-63-4C32 | EKM1-63-4D32 | |
| 40A | EKM1-63-4B40 | EKM1-63-4C40 | EKM1-63-4D40 | |
| 50A | EKM1-63-4B50 | EKM1-63-4C50 | EKM1-63-4D50 | |
| 63A | EKM1-63-4B63 | EKM1-63-4C63 | EKM1-63-4D63 | |
| 1P+N | 1A | EKM1-63-1NB01 | EKM1-63-1NC01 | EKM1-63-1ND01 |
| 2A | EKM1-63-1NB02 | EKM1-63-1NC02 | EKM1-63-1ND02 | |
| 3A | EKM1-63-1NB03 | EKM1-63-1NC03 | EKM1-63-1ND03 | |
| 4A | EKM1-63-1NB04 | EKM1-63-1NC04 | EKM1-63-1ND04 | |
| 5A | EKM1-63-1NB05 | EKM1-63-1NC05 | EKM1-63-1ND05 | |
| 6A | EKM1-63-1NB06 | EKM1-63-1NC06 | EKM1-63-1ND06 | |
| 10A | EKM1-63-1NB10 | EKM1-63-1NC10 | EKM1-63-1ND10 | |
| 16A | EKM1-63-1NB16 | EKM1-63-1NC16 | EKM1-63-1ND16 | |
| 20A | EKM1-63-1NB20 | EKM1-63-1NC20 | EKM1-63-1ND20 | |
| 25A | EKM1-63-1NB25 | EKM1-63-1NC25 | EKM1-63-1ND25 | |
| 32A | EKM1-63-1NB32 | EKM1-63-1NC32 | EKM1-63-1ND32 | |
| 40A | EKM1-63-1NB40 | EKM1-63-1NC40 | EKM1-63-1ND40 | |
| 50A | EKM1-63-1NB50 | EKM1-63-1NC50 | EKM1-63-1ND50 | |
| 63A | EKM1-63-1NB63 | EKM1-63-1NC63 | EKM1-63-1ND63 | |
| 3P+N | 1A | EKM1-63-3NB01 | EKM1-63-3NC01 | EKM1-63-3ND01 |
| 2A | EKM1-63-3NB02 | EKM1-63-3NC02 | EKM1-63-3ND02 | |
| 3A | EKM1-63-3NB03 | EKM1-63-3NC03 | EKM1-63-3ND03 | |
| 4A | EKM1-63-3NB04 | EKM1-63-3NC04 | EKM1-63-3ND04 | |
| 5A | EKM1-63-3NB05 | EKM1-63-3NC05 | EKM1-63-3ND05 | |
| 6A | EKM1-63-3NB06 | EKM1-63-3NC06 | EKM1-63-3ND06 | |
| 10A | EKM1-63-3NB10 | EKM1-63-3NC10 | EKM1-63-3ND10 | |
| 16A | EKM1-63-3NB16 | EKM1-63-3NC16 | EKM1-63-3ND16 | |
| 20A | EKM1-63-3NB20 | EKM1-63-3NC20 | EKM1-63-3ND20 | |
| 25A | EKM1-63-3NB25 | EKM1-63-3NC25 | EKM1-63-3ND25 | |
| 32A | EKM1-63-3NB32 | EKM1-63-3NC32 | EKM1-63-3ND32 | |
| 40A | EKM1-63-3NB40 | EKM1-63-3NC40 | EKM1-63-3ND40 | |
| 50A | EKM1-63-3NB50 | EKM1-63-3NC50 | EKM1-63-3ND50 | |
| 63A | EKM1-63-3NB63 | EKM1-63-3NC63 | EKM1-63-3ND63 | |
