DZ47-63S MCB имеет двойное соединение, удобное как для стандартной шины, так и для соединения проводника; Значительно более длительный срок службы благодаря рабочему механизму с накоплением энергии; Корпус и функциональные детали из импортных пластмасс с огнезащитными, термостойкими и импульсостойкими свойствами; Высшее ограничение тока; производительность, обеспечивающая рентабельный ассортимент продукции.
1. Обширный, это высококачественный продукт, который можно использовать в большинстве домашних цепей.
2. Гибкость, высокая разрывная способность и чувствительное действие.
3. Долговечность, клеммы закалены и покрыты для защиты окружающей среды, прочны и устойчивы к ржавчине.
4. Качественный, высокоэффективный огнестойкий корпус, огнеупорный и антикоррозийный.
5. Безопасность, обеспечить защиту от перегрузки и короткого замыкания для цепей или оборудования.
Электрические характеристики |
|
Номинальный ток In | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63А |
Поляки | 1П,1П+Н,2П,3П,3П+Н,4П |
Номинальное напряжение Ue | 240/415В |
Напряжение изоляции Ui | 500В |
Номинальная частота | 50/60 Гц |
Номинальная отключающая способность | 4500А |
Класс ограничения энергии | 3 |
Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp | 4000 В |
Испытательное напряжение диэлектрика при инд. Частота на 1 мин. | 2кВ |
Степень загрязнения | 2 |
Термомагнитная характеристика расцепления | Б, В, Г |
Механические характеристики |
|
Электрическая жизнь | 4000 циклов |
Механическая жизнь | 10 000 циклов |
Индикатор положения контакта | Да |
Степень защиты | IP20 |
Эталонная температура для настройки термоэлементов | 30℃ |
Температура окружающей среды (средняя дневная ≤35 ℃) | -5℃~+40℃ |
Температура хранения | -25℃~+70℃ |
Монтаж |
|
Тип клеммного соединения | Кабельная/штыревая шина |
Размер клеммы сверху/снизу для кабеля | 25 мм2 18-3AWG |
Размер клеммы сверху/снизу для сборной шины | 25 мм2 18-3AWG |
Момент затяжки | 2,5 Нм |
Монтаж | На DIN-рейке EN 60715 (35 мм) с помощью устройства быстрого зажима |
Связь | Питание в обоих направлениях |
Сочетание с аксессуарами |
|
Вспомогательный контакт
|
ДЗ47-ОФ
|
Аварийный контакт | ДЗ47-ФБ |
Шунтовой выпуск | ДЗ47-МХ |
Расцепитель повышенного/пониженного напряжения | ДЗ47-МВ+МН |
Автоматический выключатель DZ47-63S | ||||
Поляки | Номинальный ток (А) | Кривая Б | Кривая С | D-образная кривая |
1П | 1А | ДЗ47-63С-1Б01 | ДЗ47-63С-1С01 | ДЗ47-63С-1Д01 |
2А | ДЗ47-63С-1Б02 | ДЗ47-63С-1С02 | ДЗ47-63С-1Д02 | |
3А | ДЗ47-63С-1Б03 | ДЗ47-63С-1С03 | ДЗ47-63С-1Д03 | |
4А | ДЗ47-63С-1Б04 | ДЗ47-63С-1С04 | ДЗ47-63С-1Д04 | |
5А | ДЗ47-63С-1Б05 | ДЗ47-63С-1С05 | ДЗ47-63С-1Д05 | |
6А | ДЗ47-63С-1Б06 | ДЗ47-63С-1С06 | ДЗ47-63С-1Д06 | |
8А | ДЗ47-63С-1Б08 | ДЗ47-63С-1С08 | ДЗ47-63С-1Д08 | |
10А | ДЗ47-63С-1Б10 | ДЗ47-63С-1С10 | ДЗ47-63С-1Д10 | |
13А | ДЗ47-63С-1Б13 | ДЗ47-63С-1С13 | ДЗ47-63С-1Д13 | |
16А | ДЗ47-63С-1Б16 | ДЗ47-63С-1С16 | ДЗ47-63С-1Д16 | |
20А | ДЗ47-63С-1Б20 | ДЗ47-63С-1С20 | ДЗ47-63С-1Д20 | |
25А | ДЗ47-63С-1Б25 | ДЗ47-63С-1С25 | ДЗ47-63С-1Д25 | |
32А | ДЗ47-63С-1Б32 | ДЗ47-63С-1С32 | ДЗ47-63С-1Д32 | |
40А | ДЗ47-63С-1Б40 | ДЗ47-63С-1С40 | ДЗ47-63С-1Д40 | |
50А | ДЗ47-63С-1Б50 | ДЗ47-63С-1С50 | ДЗ47-63С-1Д50 | |
63А | ДЗ47-63С-1Б63 | ДЗ47-63С-1С63 | ДЗ47-63С-1Д63 | |

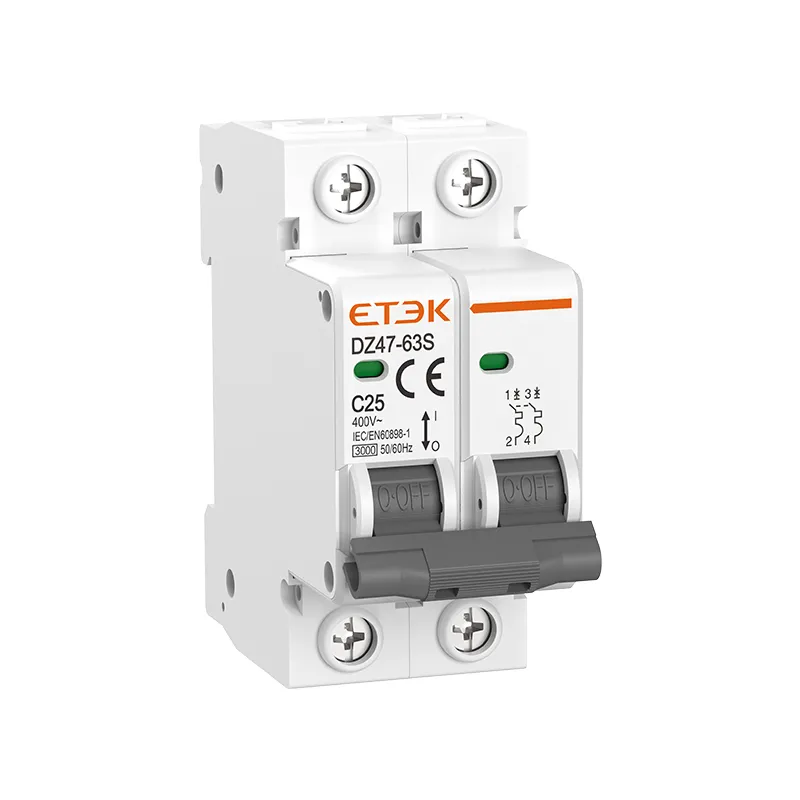

2P | 1А | ДЗ47-63С-2Б01 | ДЗ47-63С-2С01 | ДЗ47-63С-2Д01 |
2А | ДЗ47-63С-2Б02 | ДЗ47-63С-2С02 | ДЗ47-63С-2Д02 | |
3А | ДЗ47-63С-2Б03 | ДЗ47-63С-2С03 | ДЗ47-63С-2Д03 | |
4А | ДЗ47-63С-2Б04 | ДЗ47-63С-2С04 | ДЗ47-63С-2Д04 | |
5А | ДЗ47-63С-2Б05 | ДЗ47-63С-2С05 | ДЗ47-63С-2Д05 | |
6А | ДЗ47-63С-2Б06 | ДЗ47-63С-2С06 | ДЗ47-63С-2Д06 | |
8А | ДЗ47-63С-2Б08 | ДЗ47-63С-2С08 | ДЗ47-63С-2Д08 | |
10А | ДЗ47-63С-2Б10 | ДЗ47-63С-2С10 | ДЗ47-63С-2Д10 | |
13А | ДЗ47-63С-2Б13 | ДЗ47-63С-2С13 | ДЗ47-63С-2Д13 | |
16А | ДЗ47-63С-2Б16 | ДЗ47-63С-2С16 | ДЗ47-63С-2Д16 | |
20А | ДЗ47-63С-2Б20 | ДЗ47-63С-2С20 | ДЗ47-63С-2Д20 | |
25А | ДЗ47-63С-2Б25 | ДЗ47-63С-2С25 | ДЗ47-63С-2Д25 | |
32А | ДЗ47-63С-2Б32 | ДЗ47-63С-2С32 | ДЗ47-63С-2Д32 | |
40А | ДЗ47-63С-2Б40 | ДЗ47-63С-2С40 | ДЗ47-63С-2Д40 | |
50А | ДЗ47-63С-2Б50 | ДЗ47-63С-2С50 | ДЗ47-63С-2Д50 | |
63А | ДЗ47-63С-2Б63 | ДЗ47-63С-2С63 | ДЗ47-63С-2Д63 | |

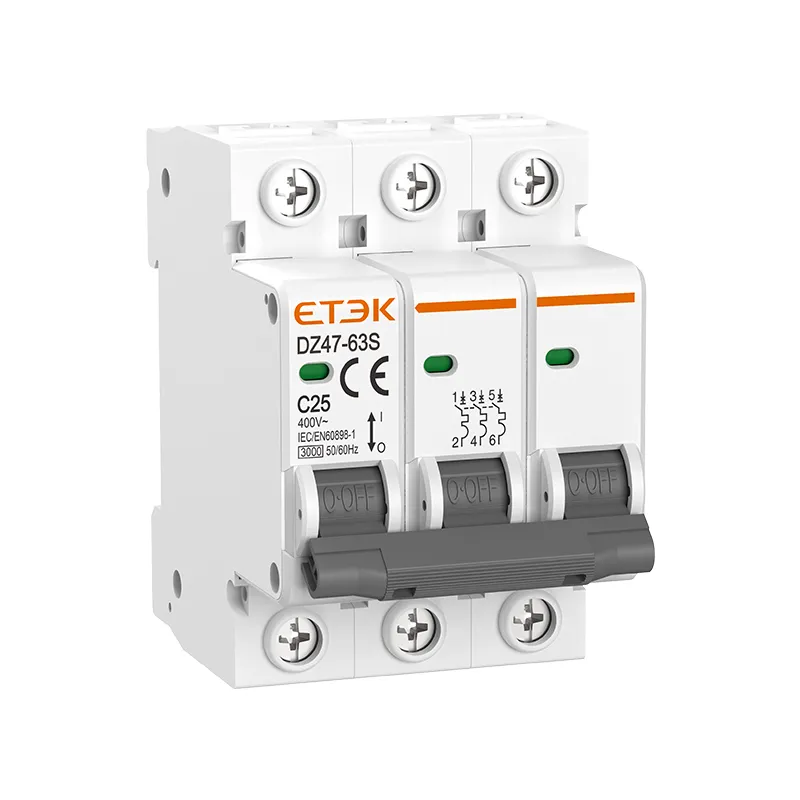

3P | 1А | ДЗ47-63С-3Б01 | ДЗ47-63С-3С01 | ДЗ47-63С-3Д01 |
2А | ДЗ47-63С-3Б02 | ДЗ47-63С-3С02 | ДЗ47-63С-3Д02 | |
3А | ДЗ47-63С-3Б03 | ДЗ47-63С-3С03 | ДЗ47-63С-3Д03 | |
4А | ДЗ47-63С-3Б04 | ДЗ47-63С-3С04 | ДЗ47-63С-3Д04 | |
5А | ДЗ47-63С-3Б05 | ДЗ47-63С-3С05 | ДЗ47-63С-3Д05 | |
6А | ДЗ47-63С-3Б06 | ДЗ47-63С-3С06 | ДЗ47-63С-3Д06 | |
8А | ДЗ47-63С-3Б08 | ДЗ47-63С-3С08 | ДЗ47-63С-3Д08 | |
10А | ДЗ47-63С-3Б10 | ДЗ47-63С-3С10 | ДЗ47-63С-3Д10 | |
13А | ДЗ47-63С-3Б13 | ДЗ47-63С-3С13 | ДЗ47-63С-3Д13 | |
16А | ДЗ47-63С-3Б16 | ДЗ47-63С-3С16 | ДЗ47-63С-3Д16 | |
20А | ДЗ47-63С-3Б20 | ДЗ47-63С-3С20 | ДЗ47-63С-3Д20 | |
25А | ДЗ47-63С-3Б25 | ДЗ47-63С-3С25 | ДЗ47-63С-3Д25 | |
32А | ДЗ47-63С-3Б32 | ДЗ47-63С-3С32 | ДЗ47-63С-3Д32 | |
40А | ДЗ47-63С-3Б40 | ДЗ47-63С-3С40 | ДЗ47-63С-3Д40 | |
50А | ДЗ47-63С-3Б50 | ДЗ47-63С-3С50 | ДЗ47-63С-3Д50 | |
63А | ДЗ47-63С-3Б63 | ДЗ47-63С-3С63 | ДЗ47-63С-3Д63 | |

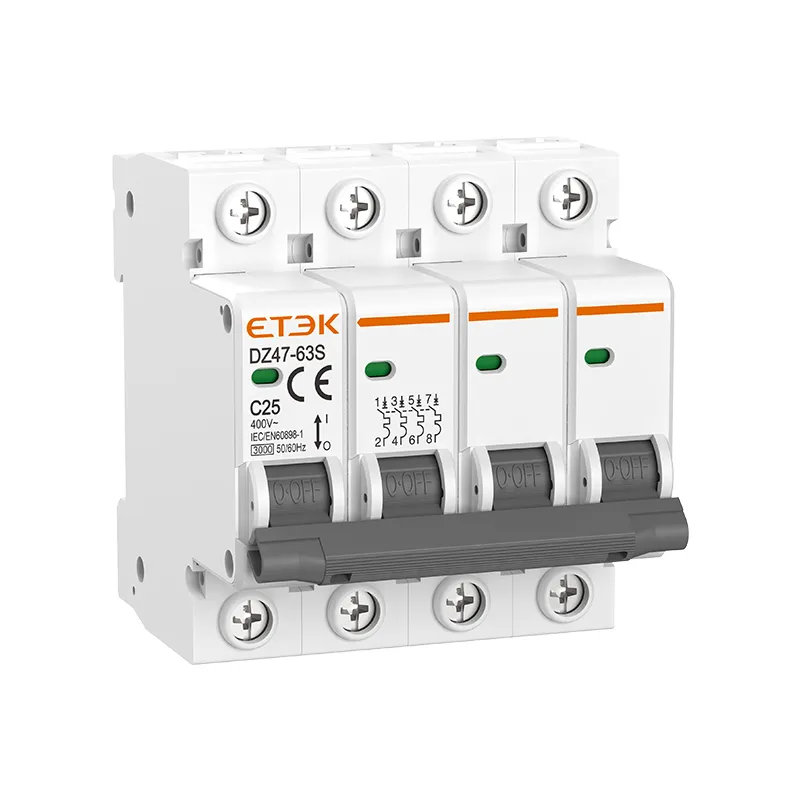

4P | 1А | ДЗ47-63С-4Б01 | ДЗ47-63С-4С01 | ДЗ47-63С-4Д01 |
2А | ДЗ47-63С-4Б02 | ДЗ47-63С-4С02 | ДЗ47-63С-4Д02 | |
3А | ДЗ47-63С-4Б03 | ДЗ47-63С-4С03 | ДЗ47-63С-4Д03 | |
4А | ДЗ47-63С-4Б04 | ДЗ47-63С-4С04 | ДЗ47-63С-4Д04 | |
5А | ДЗ47-63С-4Б05 | ДЗ47-63С-4С05 | ДЗ47-63С-4Д05 | |
6А | ДЗ47-63С-4Б06 | ДЗ47-63С-4С06 | ДЗ47-63С-4Д06 | |
8А | ДЗ47-63С-4Б08 | ДЗ47-63С-4С08 | ДЗ47-63С-4Д08 | |
10А | ДЗ47-63С-4Б10 | ДЗ47-63С-4С10 | ДЗ47-63С-4Д10 | |
13А | ДЗ47-63С-4Б13 | ДЗ47-63С-4С13 | ДЗ47-63С-4Д13 | |
16А | ДЗ47-63С-4Б16 | ДЗ47-63С-4С16 | ДЗ47-63С-4Д16 | |
20А | ДЗ47-63С-4Б20 | ДЗ47-63С-4С20 | ДЗ47-63С-4Д20 | |
25А | ДЗ47-63С-4Б25 | ДЗ47-63С-4С25 | ДЗ47-63С-4Д25 | |
32А | ДЗ47-63С-4Б32 | ДЗ47-63С-4С32 | ДЗ47-63С-4Д32 | |
40А | ДЗ47-63С-4Б40 | ДЗ47-63С-4С40 | ДЗ47-63С-4Д40 | |
50А | ДЗ47-63С-4Б50 | ДЗ47-63С-4С50 | ДЗ47-63С-4Д50 | |
63А | ДЗ47-63С-4Б63 | ДЗ47-63С-4С63 | ДЗ47-63С-4Д63 | |
1П+Н | 1А | ДЗ47-63С-1НБ01 | ДЗ47-63С-1НК01 | ДЗ47-63С-1НД01 |
2А | ДЗ47-63С-1НБ02 | ДЗ47-63С-1НК02 | ДЗ47-63С-1НД02 | |
3А | ДЗ47-63С-1НБ03 | ДЗ47-63С-1НК03 | ДЗ47-63С-1НД03 | |
4А | ДЗ47-63С-1НБ04 | ДЗ47-63С-1НК04 | ДЗ47-63С-1НД04 | |
5А | ДЗ47-63С-1НБ05 | ДЗ47-63С-1НК05 | ДЗ47-63С-1НД05 | |
6А | ДЗ47-63С-1НБ06 | ДЗ47-63С-1НК06 | ДЗ47-63С-1НД06 | |
8А | ДЗ47-63С-1НБ08 | ДЗ47-63С-1НК08 | ДЗ47-63С-1НД08 | |
10А | ДЗ47-63С-1НБ10 | ДЗ47-63С-1НЦ10 | ДЗ47-63С-1НД10 | |
13А | ДЗ47-63С-1НБ13 | ДЗ47-63С-1НЦ13 | ДЗ47-63С-1НД13 | |
16А | ДЗ47-63С-1НБ16 | ДЗ47-63С-1НЦ16 | ДЗ47-63С-1НД16 | |
20А | ДЗ47-63С-1НБ20 | ДЗ47-63С-1НЦ20 | ДЗ47-63С-1НД20 | |
25А | ДЗ47-63С-1НБ25 | ДЗ47-63С-1НЦ25 | ДЗ47-63С-1НД25 | |
32А | ДЗ47-63С-1НБ32 | ДЗ47-63С-1НЦ32 | ДЗ47-63С-1НД32 | |
40А | ДЗ47-63С-1НБ40 | ДЗ47-63С-1НЦ40 | ДЗ47-63С-1НД40 | |
50А | ДЗ47-63С-1НБ50 | ДЗ47-63С-1НЦ50 | ДЗ47-63С-1НД50 | |
63А | ДЗ47-63С-1НБ63 | ДЗ47-63С-1NC63 | ДЗ47-63С-1НД63 | |
3П+Н | 1А | ДЗ47-63С-3НБ01 | ДЗ47-63С-3НК01 | ДЗ47-63С-3НД01 |
2А | ДЗ47-63С-3НБ02 | ДЗ47-63С-3НК02 | ДЗ47-63С-3НД02 | |
3А | ДЗ47-63С-3НБ03 | ДЗ47-63С-3НК03 | ДЗ47-63С-3НД03 | |
4А | ДЗ47-63С-3НБ04 | ДЗ47-63С-3НК04 | ДЗ47-63С-3НД04 | |
5А | ДЗ47-63С-3НБ05 | ДЗ47-63С-3НК05 | ДЗ47-63С-3НД05 | |
6А | ДЗ47-63С-3НБ06 | ДЗ47-63С-3НК06 | ДЗ47-63С-3НД06 | |
8А | ДЗ47-63С-3НБ08 | ДЗ47-63С-3НК08 | ДЗ47-63С-3НД08 | |
10А | ДЗ47-63С-3НБ10 | ДЗ47-63С-3НК10 | ДЗ47-63С-3НД10 | |
13А | ДЗ47-63С-3НБ13 | ДЗ47-63С-3НЦ13 | ДЗ47-63С-3НД13 | |
16А | ДЗ47-63С-3НБ16 | ДЗ47-63С-3НЦ16 | ДЗ47-63С-3НД16 | |
20А | ДЗ47-63С-3НБ20 | ДЗ47-63С-3НЦ20 | ДЗ47-63С-3НД20 | |
25А | ДЗ47-63С-3НБ25 | ДЗ47-63С-3НЦ25 | ДЗ47-63С-3НД25 | |
32А | ДЗ47-63С-3НБ32 | ДЗ47-63С-3НК32 | ДЗ47-63С-3НД32 | |
40А | ДЗ47-63С-3НБ40 | ДЗ47-63С-3НК40 | ДЗ47-63С-3НД40 | |
50А | ДЗ47-63С-3НБ50 | ДЗ47-63С-3НК50 | ДЗ47-63С-3НД50 | |
63А | ДЗ47-63С-3НБ63 | ДЗ47-63С-3НК63 | ДЗ47-63С-3НД63 |
