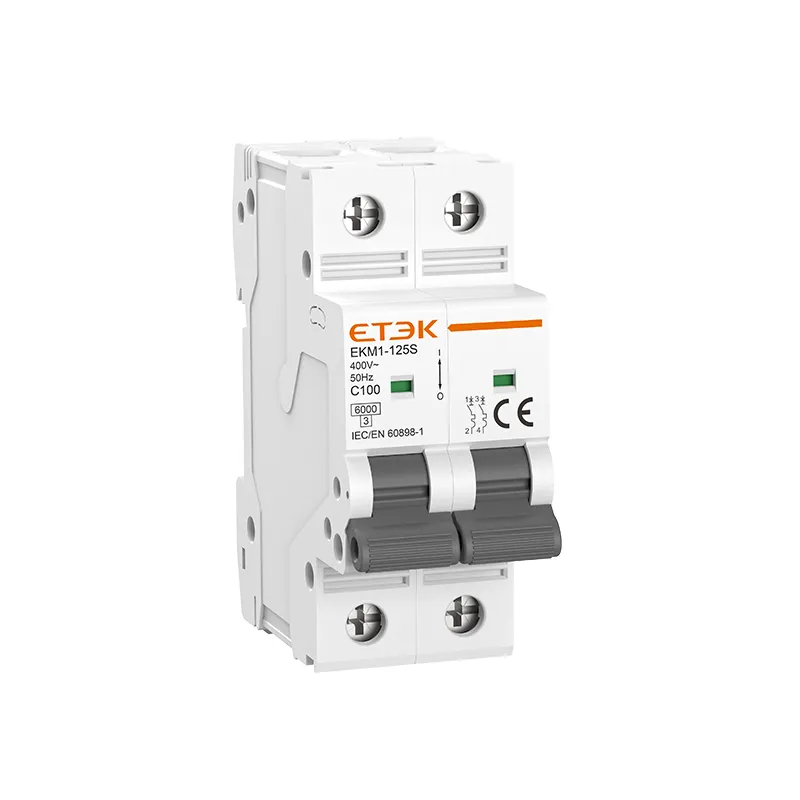

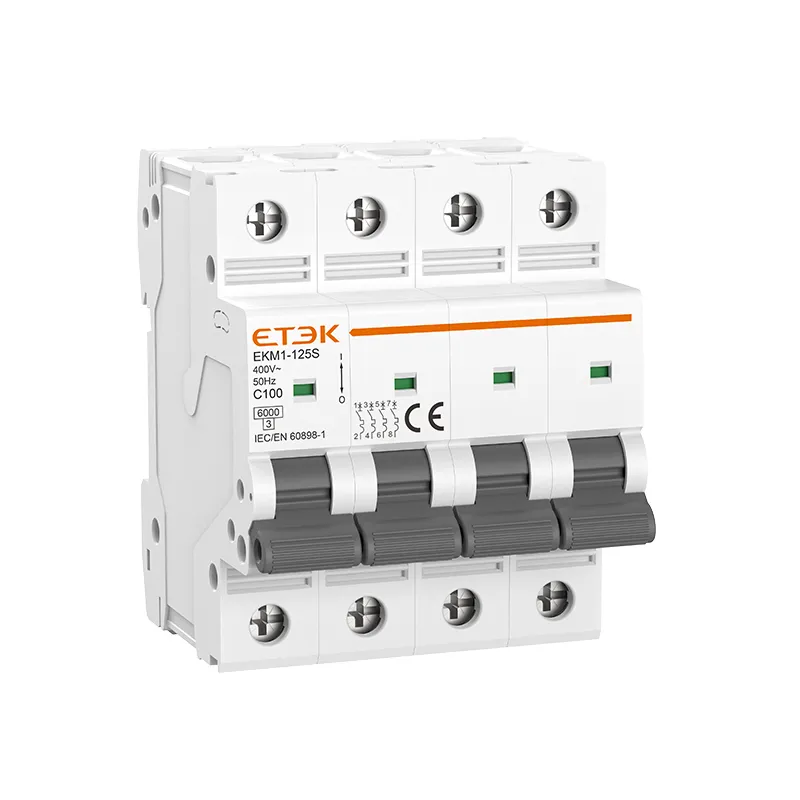

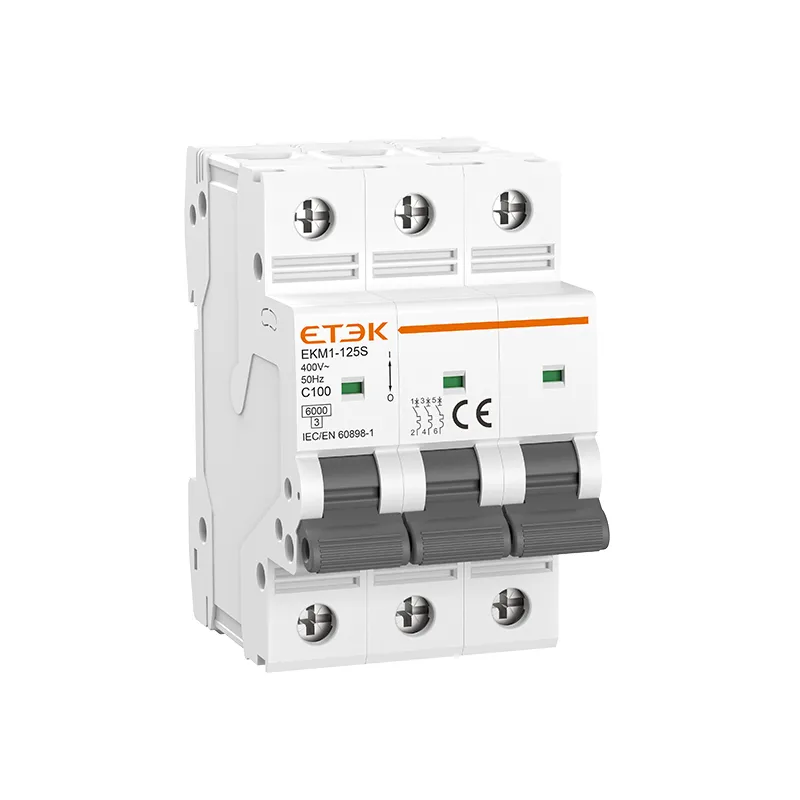

Автоматический выключатель EKM1-125S имеет характеристики усовершенствованной конструкции, надежной работы, высокой отключающей способности (6 кА) и красивого внешнего вида. Он в основном используется для переменного тока 50 Гц или 60 Гц, номинального напряжения 400 В или ниже и номинального рабочего тока 125 А или ниже. Применяется для защиты от перегрузок и коротких замыканий освещения, распределительных линий, оборудования в офисных зданиях, жилых домах и т. д. Также может применяться для нечастых включений-выключений и преобразования линий.
Электрические характеристики |
|
Номинальный ток In | 63,80,100,125А |
Поляки | 1П, 1П+Н, 2П, 3П, 3П+Н,4П |
Номинальное напряжение Ue | 240/415 В~ |
Напряжение изоляции Ui | 500В |
Номинальная частота | 50/60 Гц |
Номинальная отключающая способность | 6000А |
Класс ограничения энергии | 3 |
Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp | 4000 В |
Испытательное напряжение диэлектрика при инд. Частота на 1 мин. | 2кВ |
Степень загрязнения | 2 |
Термомагнитная характеристика расцепления | CD |
Механические характеристики |
|
Электрическая жизнь | 4000 циклов |
Механическая жизнь | 10 000 циклов |
Индикатор положения контакта | Да |
Степень защиты | IP20 |
Эталонная температура для настройки термоэлементов | 30℃ |
Температура окружающей среды (средняя дневная ≤35 ℃) | -5℃~+40℃ |
Температура хранения | -25℃~+70℃ |

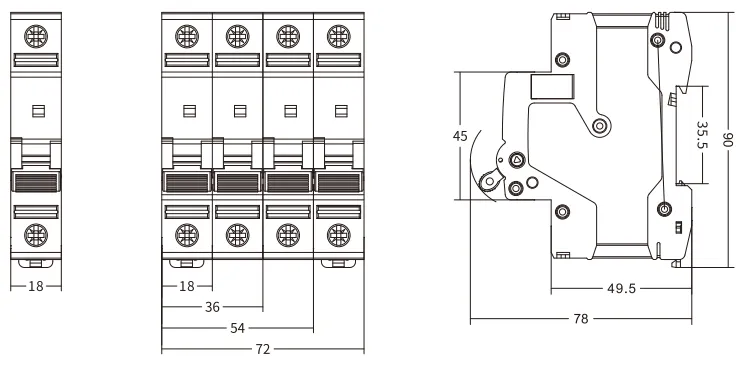

Монтаж |
|
Тип клеммного соединения | Кабель/штыревая шина/U-образная шина |
Размер клеммы сверху/снизу для кабеля | 50мм2 18-2АВГ |
Размер клеммы сверху/снизу для сборной шины | 50мм2 18-2АВГ |
Момент затяжки | 3,5 Нм 30 дюймов-фунтов |
Монтаж | На DIN-рейке EN60715 (35 мм) с помощью устройства быстрой фиксации |
Связь | Питание в обоих направлениях |
Автоматический выключатель ЭКМ1-125С | |||
Поляки | Номинальный ток (А) | Кривая С | D-образная кривая |
1П | 63А | ЭКМ1-125С-1С63 | ЭКМ1-125С-1Д63 |
80А | ЭКМ1-125С-1С80 | ЭКМ1-125С-1Д80 | |
100А | ЭКМ1-125С-1С100 | ЭКМ1-125С-1Д100 | |
125А | ЭКМ1-125С-1С125 | ЭКМ1-125С-1Д125 | |
2P | 63А | ЭКМ1-125С-2С63 | ЭКМ1-125С-2Д63 |
80А | ЭКМ1-125С-2С80 | ЭКМ1-125С-2Д80 | |
100А | ЭКМ1-125С-2С100 | ЭКМ1-125С-2Д100 | |
125А | ЭКМ1-125С-2С125 | ЭКМ1-125С-2Д125 | |
3P | 63А | ЭКМ1-125С-3С63 | ЭКМ1-125С-3Д63 |
80А | ЭКМ1-125С-3С80 | ЭКМ1-125С-3Д80 | |
100А | ЭКМ1-125С-3С100 | ЭКМ1-125С-3Д100 | |
125А | ЭКМ1-125С-3С125 | ЭКМ1-125С-3Д125 | |
4P | 63А | ЭКМ1-125С-4С63 | ЭКМ1-125С-4Д63 |
80А | ЭКМ1-125С-4С80 | ЭКМ1-125С-4Д80 | |
100А | ЭКМ1-125С-4С100 | ЭКМ1-125С-4Д100 | |
125А | ЭКМ1-125С-4С125 | ЭКМ1-125С-4Д125 |
