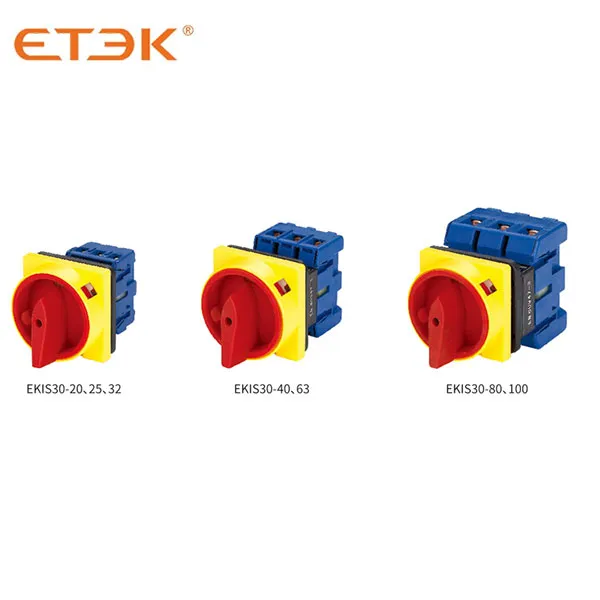

● Разъединители серии ЭКИС30 применяются в цепях переменного тока частотой 50Гц с рабочим напряжением до 440В и номинальным рабочим током до 100А.
● EKIS30 подходит для управления: кондиционерами, водяными насосами и вентиляционным оборудованием, а также двигателями переменного тока малой мощности.

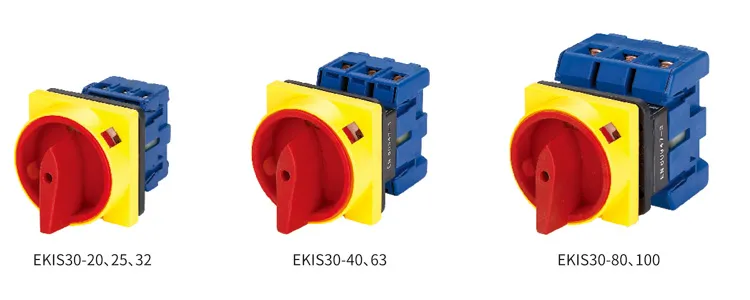

● Поворотные переключатели серии EKIS30 имеют 7 номиналов тока: 20А, 25А, 32А, 40А, 63А, 80А и 100А.
● Серия EKIS30 имеет клеммы для защиты пальцев, что дает дополнительное преимущество.
● Выключатели серии EKIS30 имеют большее изоляционное расстояние, быстрое отключение. И это хороший выбор. Для цепей постоянного тока EKIS30 имеет дополнительный контакт, который позволяет нам установить контакт отдельно.
● Поворотные переключатели серии EKIS соответствуют требованиям: IEC60947-3.
● Температура окружающей среды Не должна превышать 40 ℃, а средняя температура, измеренная в течение 24 часов, Не должна превышать 35 ℃.
● Температура окружающей среды не должна быть ниже -25℃.
● Не следует устанавливать на высоте более 2000 м над уровнем моря.
● Влажность не должна превышать 50% при температуре окружающей среды 40℃, а более высокая влажность допускается при более низкой температуре.
● Требуется чистая среда
● Пожалуйста, следуйте нашему руководству
● Классификация по использованию
(1) АС-23А
(2) АС-3
● Классификация по уровню защиты
(1) Без пластиковой коробки: IP20
(2) С пластиковой коробкой: IP65

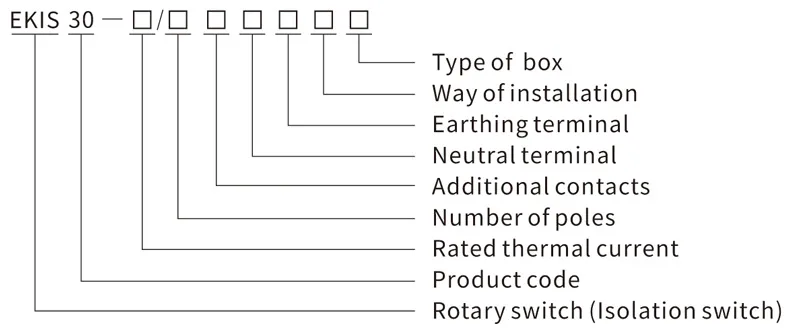

Количество полюсов: 3P, 4P
Дополнительные контакты: 0 для дополнительных контактов, не прилагаемых, 1 для с дополнительными контактами
Нейтральная клемма: 0 для незакрытой нейтральной клеммы, 1 для нейтральной клеммы
Заземляющая клемма: 0 для заземляющей клеммы без корпуса, 1 для заземляющей клеммы.

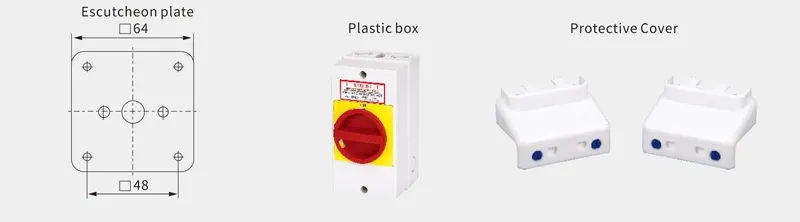

1. Накладка с навесным замком
2. Накладка
3. Параллельная установка с одним замком
4. Защитный выключатель дверного замка с навесным замком
5. Установка с одним отверстием
Тип коробки: 0 без защитной коробки, 1 с пластиковой коробкой IP65
технические параметры
Описание | ЭКИС30-25(20) | ЭКИС30-32 | ЭКИС30-40 | ЭКИС30-63 | ЭКИС30-80 | ЭКИС30-100 | ||||||||
Номинальный тепловой ток Ith A | Ит | А | 25(20) | 32 | 40 | 63 | 80 | 100 | ||||||
Номинальное рабочее напряжение Uэ В | Уэ | В | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 |
Номинальное значение Ie/Pe | То есть/Пе | |||||||||||||
АС-21А | А/кВт | 20/- | 20/- | 32/- | 32/- | 40/- | 40/- | 63/- | 63/- | 80/- | 80/- | 100/- | 100/- | |
АС-22А | А/кВт | 20/- | 20/- | 32/- | 32/- | 40/- | 40/- | 63/- | 63/- | 80/- | 80/- | 100/- | 100/- | |
АС-23А | А/кВт | 15/4 | 15/7,5 | 22/5,5 | 22/11 | 30/7,5 | 30/15 | 43/11 | 43/22 | 57/18,5 | 57/30 | 70/22 | 70/37 | |
АС-3 | А/кВт | 11,7/5,3 | 11,7/5,5 | 15/4 | 15/7,5 | 22/7,5 | 22/11 | 36/11 | 36/18,5 |
43/15 |
43/22 | 57/18,5 | 57/30 |
● Тип тока: 50 Гц переменного тока
● Количество основных контактов: ВКЛ и ВЫКЛ
● Частота: 8 часов в день, 30 раз в час.
● Срок службы механизма: 10000 раз/AC-23, 6000 раз/AC-32000 раз для дополнительного контакта
Когда вы заказываете нашу серию EKIS30, нам нужны ваши данные следующим образом:
1. Номинальный рабочий ток, например: ЭКИС30-20;
2. Дополнительный код, пожалуйста, напишите его по порядку
(1) Количество полюсов, например: 3P;
(2) Нужны ли дополнительные контакты: 0 не в комплекте, 1 в комплекте
(3) Нужна ли вам нейтральная клемма: 0 не закрыта, 1 закрыта;
(4) Вам нужна клемма заземления: 0 не прилагается, 1 прилагается;
(5) способ установки:
(6) Тип коробки: 0 не вложенная, 1 вложенная.
(1) Тип накладки: 1 накладка;
(2) Нужна ли вам розетка с герметичным корпусом: 0 не прилагается, 1 закрывается
(3) Цвет нижней пластины: 1 обозначает серебристый цвет; 2 Обозначить желтый; 3 Мужчина против твоего цвета
(4) Символьная буква: 1 обозначает букву; 2 китайское письмо; 3 Специальный знак
Если вы заказываете 40A/3P с дополнительными контактами и клеммой заземления, Розетка без клеммы нейтрали и
пластиковая коробка. Необходимо написать: ЭКИС30-40/310120
Если вы хотите заказать 32А/3 с защитным выключателем дверного замка, вы должны написать: EKIS30-32/300040.
Если вы хотите заказать 40A/3 с дополнительными контактами, клеммой заземления, накладкой, пластиной с герметичным корпусом, желтой,
Китайская буква, ручка K; без нейтральной клеммы и пластиковой коробки. Необходимо написать: ЭКИС30-40/310120.1123.

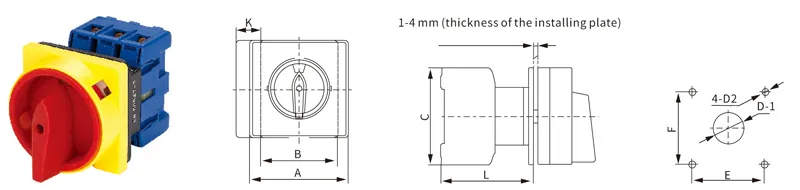

Описание ЭКИС30-20 |
Размеры (мм) | Установка (мм) | ||||||||
А | Б | С | К | л | Е | Ф | Д1 | Д2 | ||
64 | 42 | 54 | 13,5 | 61 | 48 | 48 | φ10 | φ4.2 | ||
ЭКИС30-25 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | φ10 | φ4.2 | |
ЭКИС30-32 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | φ10 | φ4.2 | |
ЭКИС30-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | φ10 | φ4.2 | |
ЭКИС30-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | φ10 | φ4.2 | |
ЭКИС30-80 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | φ10 | φ4.2 | |
ЭКИС30-100 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | φ10 | φ4.2 |

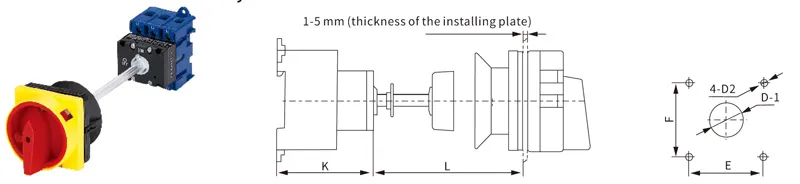

Описание ЭКИС30-20 |
Размеры (мм) | Установка (мм) | ||||||
К | л мин | L макс. | Е | Ф | Д1 | Д2 | ||
50 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | ||
ЭКИС30-25 | 50 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
ЭКИС30-32 | 50 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
ЭКИС30-40 | 61 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
ЭКИС30-63 | 61 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
ЭКИС30-80 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
ЭКИС30-100 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 |
Re: Продукт можно установить на DIN-рейку 35 мм.

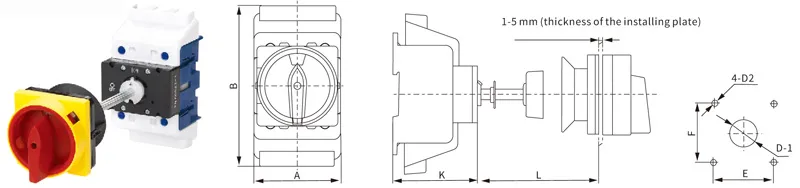

Описание ЭКИС30-80 |
Размеры (мм) | Установка (мм) | ||||||||
А | Б | К | L Мин. | L Макс. | Е | Ф | Д1 | Д2 | ||
70 | 133 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | ||
ЭКИС30-100 | 70 | 133 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 |

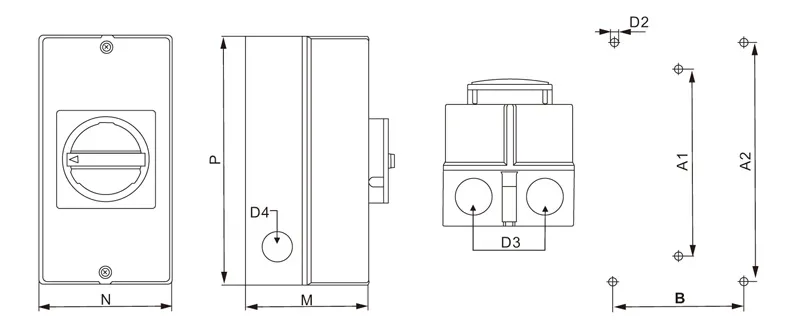

Описание ЭКИС30-20 |
Размеры (мм) | Установка (мм) | ||||||||
Д3 | Д4 | М | Н | п | А1 | А2 | Б | Д2 | ||
φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4.2 | ||
ЭКИС30-25 | φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4.2 | |
ЭКИС30-32 | φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4.2 | |
ЭКИС30-40 | φ29 | φ23 | 100 | 95 | 190 | 178 | -- | -- | φ4.2 | |
ЭКИС30-63 | φ29 | φ23 | 100 | 95 | 190 | 178 | -- | -- | φ4.2 | |
ЭКИС30-80 | φ37,5 | φ23 | 144 | 105 | 250 | -- | 229 | 124 | φ6,5 | |
ЭКИС30-100 | φ37,5 | φ23 | 144 | 105 | 250 | -- | 229 | 124 | φ6,5 |
Номер ссылки | Технические характеристики |
ЭКИС30-3025-С | Выключатель 3P 25A серебристый цвет панель 64*64мм |
ЭКИС30-3032-С | Изолирующий выключатель 3P 32A Серебряный цвет панели 64*64мм |
ЭКИС30-3040-С | Выключатель 3P 40A серебряного цвета панель 64*64мм |
ЭКИС30-3063-С | Выключатель 3P 63A серебристый цвет панели 64*64мм |
ЭКИС30-3080-С | Выключатель 3P 80A серебристый цвет панель 64*64мм |
ЭКИС30-3100-С | Выключатель 3P 100A серебряный цвет панели 64*64мм |
ЭКИС30-4025-С | Изолирующий выключатель 4P 25A панель серебристого цвета 64*64 мм |
ЭКИС30-4032-С | Изолирующий выключатель 4P 32A панель серебристого цвета 64*64 мм |
ЭКИС30-4040-С | Выключатель 4P 40A серебряного цвета панель 64*64мм |
ЭКИС30-4063-С | Выключатель 4P 63A серебристый цвет панель 64*64мм |
ЭКИС30-4080-С | Изолирующий выключатель 4P 80A Серебряный цвет панели 64*64мм |
ЭКИС30-4100-С | Изолирующий выключатель 4P 100A серебристого цвета панель 64*64мм |
ЭКИС30-3025-Р | Разъединитель 3П 25А Красный/Желтый Цвет Панель 64*64мм |
ЭКИС30-3032-Р | Разъединитель 3P 32A Красная/желтая цветная панель 64*64мм |
ЭКИС30-3040-Р | Разъединитель 3П 40А Красная/Желтая панель 64*64мм |
ЭКИС30-3063-Р | Разъединитель 3П 63А Красный/Желтый Цвет 64*64мм |
ЭКИС30-3080-Р | Разъединитель 3П 80А Красный/Желтый Цвет 64*64мм |
ЭКИС30-3100-Р | Разъединитель 3П 100А Красный/Желтый Цвет 64*64мм |
ЭКИС30-4025-Р | Разъединитель 4П 25А Красный/Желтый Цвет 64*64мм |
ЭКИС30-4032-Р | Разъединитель 4П 32А Красный/Желтый Цвет 64*64мм |
ЭКИС30-4040-Р | Разъединитель 4П 40А Красный/Желтый Цвет 64*64мм |
ЭКИС30-4063-Р | Разъединитель 4П 63А Красный/Желтый Цвет 64*64мм |
ЭКИС30-4080-Р | Разъединитель 4П 80А Красный/Желтый Цвет 64*64мм |
ЭКИС30-4100-Р | Разъединитель 4П 100А Красный/Желтый Цвет 64*64мм |
ЭКИС30-3025-РС | Разъединитель 3П 25А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-3032-РС | Разъединитель 3П 32А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-3040-РС | Разъединитель 3П 40А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-3063-РС | Разъединитель 3П 63А Монтаж на DIN-рейку Красный PL64 с Сафтом 150мм |
ЭКИС30-3080-РС | Разъединитель 3П 80А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-3100-РС | Разъединитель 3П 100А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-4025-РС | Разъединитель 4П 25А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-4032-РС | Разъединитель 4П 32А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-4040-РС | Разъединитель 4П 40А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-4063-РС | Разъединитель 4П 63А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-4080-РС | Разъединитель 4П 80А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-4100-РС | Разъединитель 4П 100А Монтаж на DIN-рейку Красный PL64 с валом 150мм |
ЭКИС30-3025-Б | Разъединитель с коробкой IP65 3P 25A Красный PL64 |
ЭКИС30-3032-Б | Разъединитель с коробкой IP65 3P 32A Красный PL64 |
ЭКИС30-3040-Б | Разъединитель с коробкой IP65 3P 40A Красный PL64 |
ЭКИС30-3063-Б | Разъединитель с коробкой IP65 3P 63A Красный PL64 |
ЭКИС30-3080-Б | Разъединитель с коробкой IP65 3P 80A Красный PL64 |
ЭКИС30-3100-Б | Разъединитель с коробкой IP65 3P 100A Красный PL64 |
ЭКИС30-4025-Б | Разъединитель с коробкой IP65 4P 25A Красный PL64 |
ЭКИС30-4032-Б | Разъединитель с коробкой IP65 4P 32A Красный PL64 |
ЭКИС30-4040-Б | Разъединитель с коробкой IP65 4P 40A Красный PL64 |
ЭКИС30-4063-Б | Разъединитель с коробкой IP65 4P 63A Красный PL64 |
ЭКИС30-4080-Б | Разъединитель с коробкой IP65 4P 80A Красный PL64 |
ЭКИС30-4100-Б | Разъединитель с коробкой IP65 4P 100A Красный PL64 |
ЭКИС30-3025-ДР | Разъединитель, монтаж на DIN-рейку, тип 3P 25A |
ЭКИС30-3032-ДР | Разъединитель, монтаж на DIN-рейку, тип 3P 32A |
ЭКИС30-3025-ДР | Разъединитель, монтаж на DIN-рейку, тип 4P 25A |
ЭКИС30-3032-ДР | Разъединитель, монтаж на DIN-рейку, тип 4P 32A |
ЭКИС30-6025-С-ДЦ | Панель 64*64мм цвета серебра переключателя изоляции 6П 650ВДК 16А ДК |
ЭКИС30-6032-С-ДЦ | Панель 64*64мм цвета серебра переключателя изоляции 6П 650ВДК 25А ДК |
ЭКИС30-6040-С-ДЦ | Панель 64*64мм цвета серебра переключателя изоляции 6П 650ВДК 32А ДК |
ЭКИС30-6025-Р-ДЦ | Изолирующий выключатель постоянного тока 6P 650VDC 16A Красная/желтая панель 64*64 мм |
ЭКИС30-6032-Р-ДЦ | Изолирующий выключатель постоянного тока 6P 650VDC 25A Красная/желтая панель 64*64 мм |
ЭКИС30-6040-Р-ДЦ | Изолирующий выключатель постоянного тока 6P 650VDC 32A Красная/желтая панель 64*64 мм |
ЭКИС30-8025-С-ДЦ | Панель цвета серебра 8П 800ВДК 16А переключателя изоляции ДК 64*64мм |
ЭКИС30-8032-С-ДЦ | Панель 64*64мм цвета серебра переключателя изоляции 8П 800ВДК 25А ДК |
ЭКИС30-8040-С-ДЦ | Панель 64*64мм цвета серебра переключателя изоляции 8П 800ВДК 32А ДК |
ЭКИС30-8025-Р-ДЦ | Изолирующий выключатель постоянного тока 8P 800VDC 16A Красная/желтая панель 64*64 мм |
ЭКИС30-8032-Р-ДЦ | Изолирующий выключатель постоянного тока 8P 800VDC 25A Красная/желтая панель 64*64 мм |
ЭКИС30-8040-Р-ДЦ | Изолирующий выключатель постоянного тока 8P 800VDC 32A Красная/желтая панель 64*64 мм |
ЭКИС30-4025-И-ДЦ | Панель 44*44мм цвета переключателя изоляции 4П 500ВДК 16А ДК белая |
ЭКИС30-4032-И-ДЦ | Панель 44*44мм цвета переключателя изоляции 4П 500ВДК 25А ДК белая |
ЭКИС30-4040-И-ДЦ | Панель 44*44мм цвета переключателя изоляции 4П 500ВДК 32А ДК белая |

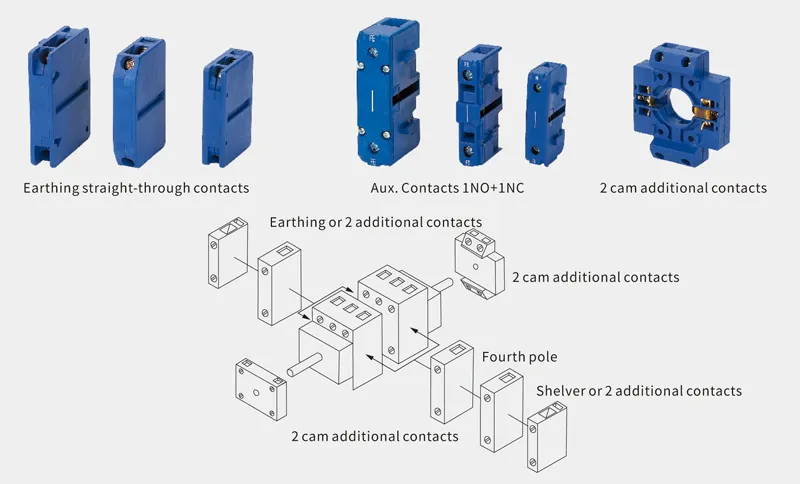

ЭКИС30-ЭТ-32 | Заземляющие прямоточные контакты Боковое крепление для ЭКРС-25-32 |
ЭКИС30-ЭТ-63 | Заземление Прямоточные контакты Боковое крепление для ЭКРС-40-63 |
ЭКИС30-ЕТ-100 | Заземление Прямоточные контакты Боковое крепление для ЭКРС-80-100 |
ЭКИС30-АУ11-32 | Вспомогательные контакты 1НО+1НЗ Боковой монтаж для ЭКРС-25-32 |
ЭКИС30-АУ11-63 | Вспомогательные контакты 1НО+1НЗ бокового монтажа для ЭКРС-40-63 |
ЭКИС30-АУ11-100 | Вспомогательные контакты 1НО+1НЗ бокового монтажа для ЭКРС-80-100 |
ЭКИС30-АУ11-32С | Вспомогательные контакты 1НО+1НЗ с кулачковым креплением для ЭКРС-25-32 |
ЭКИС30-ПК-32 | Крышка защитная для ЭКРС-25-32 3П 2ШТ/КОМПЛЕКТ |
ЭКИС30-ПК-63 | Крышка защитная для ЭКРС-40-63 3П 2ШТ/КОМПЛЕКТ |
ЭКИС30-ПК-100 | Крышка защитная для ЭКРС-80-100 3П 2ШТ/КОМПЛЕКТ |
ЭКИС30-3025-РС-Л | Разъединитель 3П 25А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-3032-РС-Л | Разъединитель 3П 32А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-3040-РС-Л | Разъединитель 3П 40А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-3063-РС-Л | Разъединитель 3П 63А Монтаж на DIN-рейку Красный PL64 с Сафтом 300мм |
ЭКИС30-3080-РС-Л | Разъединитель 3П 80А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-3100-РС-Л | Разъединитель 3П 100А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-4025-РС-Л | Разъединитель 4П 25А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-4032-РС-Л | Разъединитель 4П 32А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-4040-РС-Л | Разъединитель 4П 40А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-4063-РС-Л | Разъединитель 4П 63А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-4080-РС-Л | Разъединитель 4П 80А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
ЭКИС30-4100-РС-Л | Разъединитель 4П 100А Монтаж на DIN-рейку Красный PL64 с валом 300мм |
