● Стандарт: IEC60947-3
● Компактный дизайн
● Номинальный ток: 63-125 А
● Фронтальная конструкция с тремя устойчивыми положениями I-0-II
● Выкл. в среднем положении
● Может устанавливаться совместно с другими изделиями, такими как автоматические выключатели, УЗО, разъединители, в распределительном щите.
● Простое крепление на DIN-рейку с помощью защелок
● Сертификаты: CE, CB
Переключатель, предназначенный для переключения электроснабжения дома или предприятия с коммерческой электросети на местный генератор при отключении электроэнергии, также известный как переключатель нагрузки, подключается напрямую к генератору, коммерческой электросети или линии и к дому.

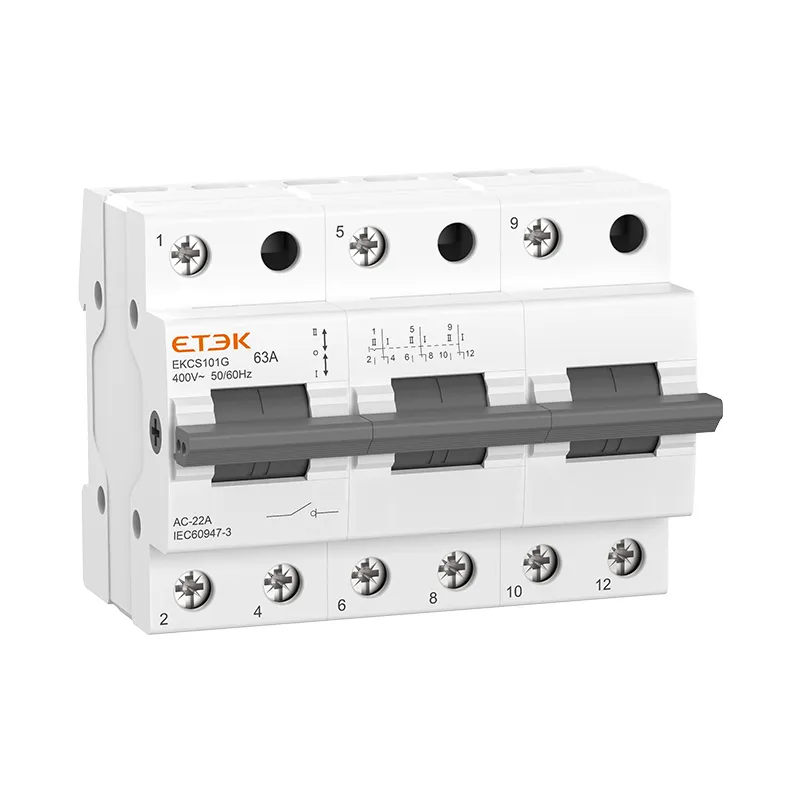

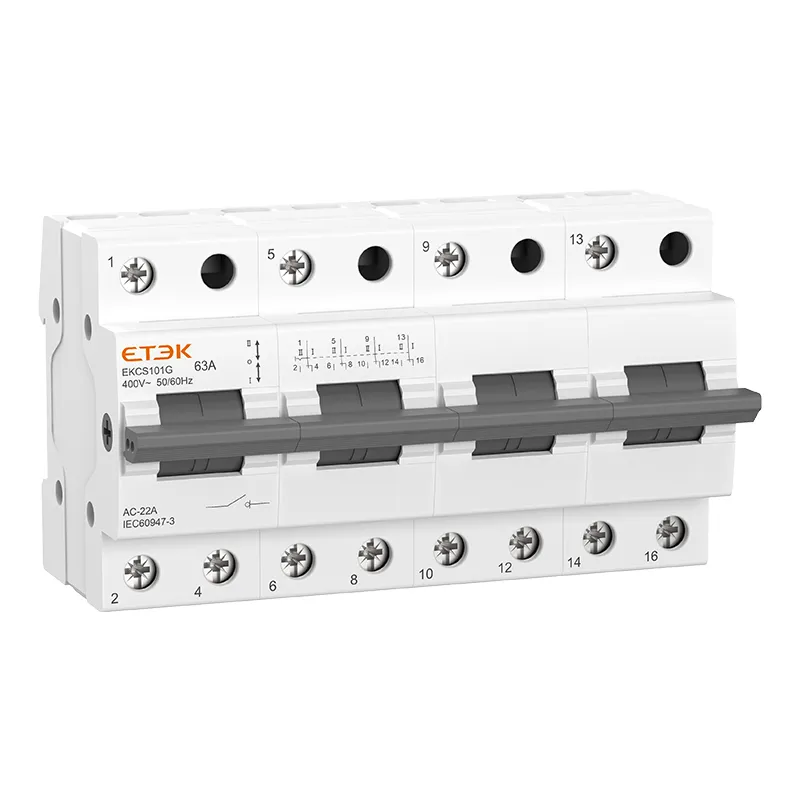

Двухрежимный переключатель EKCS101G с возможностью монтажа на направляющую имеет четыре функции: включение, выключение, преобразование и изоляция. Он позволяет свободно включать и выключать две нагрузки, подключенные к группе линий, или два источника питания. Используется для включения/выключения и переключения между ними, устанавливается на стандартную DIN-рейку (35×7,5). Корпус изготовлен из литого под давлением PA66, обладает высокой огнестойкостью и является идеальным решением для коммутации и замыкания в промышленном оборудовании и цепях. Максимальный ток может достигать 125 А, установка и подключение на направляющей рейке удобны и безопасны.

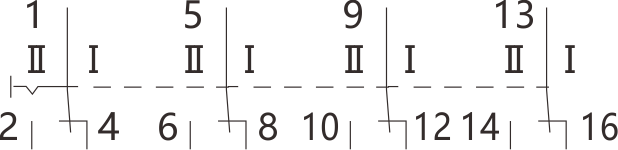

1. Когда рукоятка достигает положения I: контакты 1,5 и 2,6 соединяются.
2. Когда рукоятка достигает положения II: соединения 1,5 и 4,8.
3. Когда рукоятка находится в среднем положении: обе группы разъединены.
| Номинальное напряжение | 240/415 В~ |
| Номинальный ток | 63А, 80А, 100А, 125А |
| Номинальная частота | 50/60 Гц |
| Количество полюсов | 1,2,3,4P |
| Категория использования | AC 22A |
| Форма обратной связи | I-0-II |
| Электрическая жизнь | 1500 циклов |
| Механическая жизнь | 8500 циклов |
| Степень защиты | IP20 |
| Температура окружающей среды | -5℃...40℃ |
| Размер клеммы/кабеля | 50 мм² |
| Монтаж | На DIN EN60715 (35 мм) с помощью быстросъемного зажимного устройства. |
 |
| 1П |
 |
| 2P |
 |
| 3P |
 |
| 4P |
