Перекидной переключатель предназначен для передачи электроэнергии в доме или на предприятии от коммерческой электросети к местному генератору, когда происходит отключение, также известное как переключатели переключения, они подключаются непосредственно к коммерческому источнику питания или линии генератора и дому.

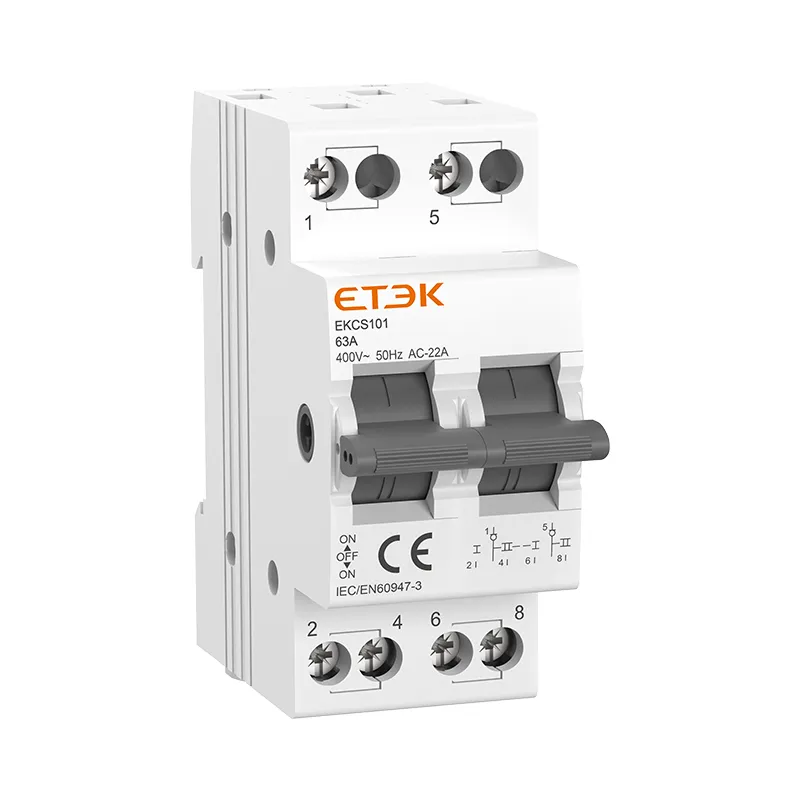

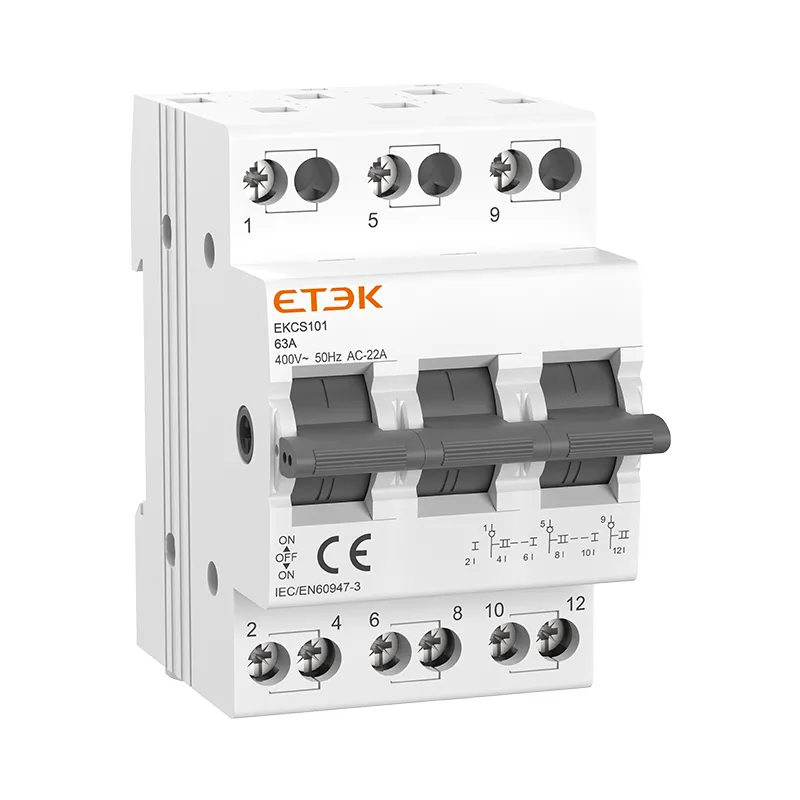

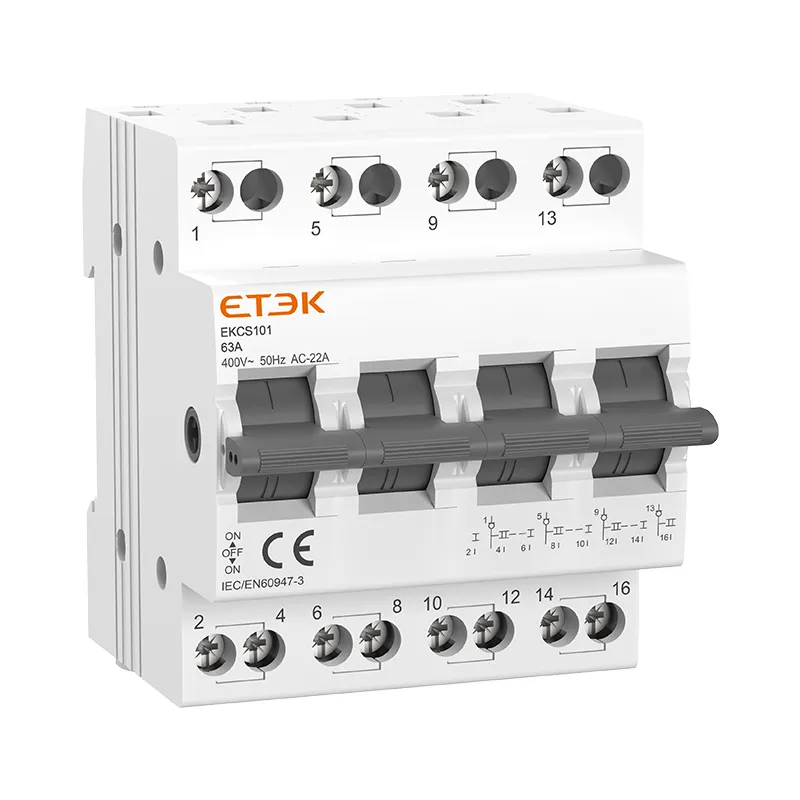

Изолирующий переключатель с двойным преобразованием мощности EKCS101, устанавливаемый на рейку, имеет четыре функции: включение, выключение, преобразование и изоляция. Его можно свободно включать и выключать между двумя нагрузками по группе линий или на двух источниках питания. Он используется для включения-выключения и переключения между ними, используя стандартную DIN-рейку (35 × 7,5), корпус изготовлен из литья под давлением PA66 с высокими огнестойкими характеристиками, это идеальный продукт, который необходимо использовать для переключения и размыкание и замыкание в промышленном оборудовании и цепях. Максимальный ток может достигать 63 А, установка и проводка на направляющей удобна и безопасна.

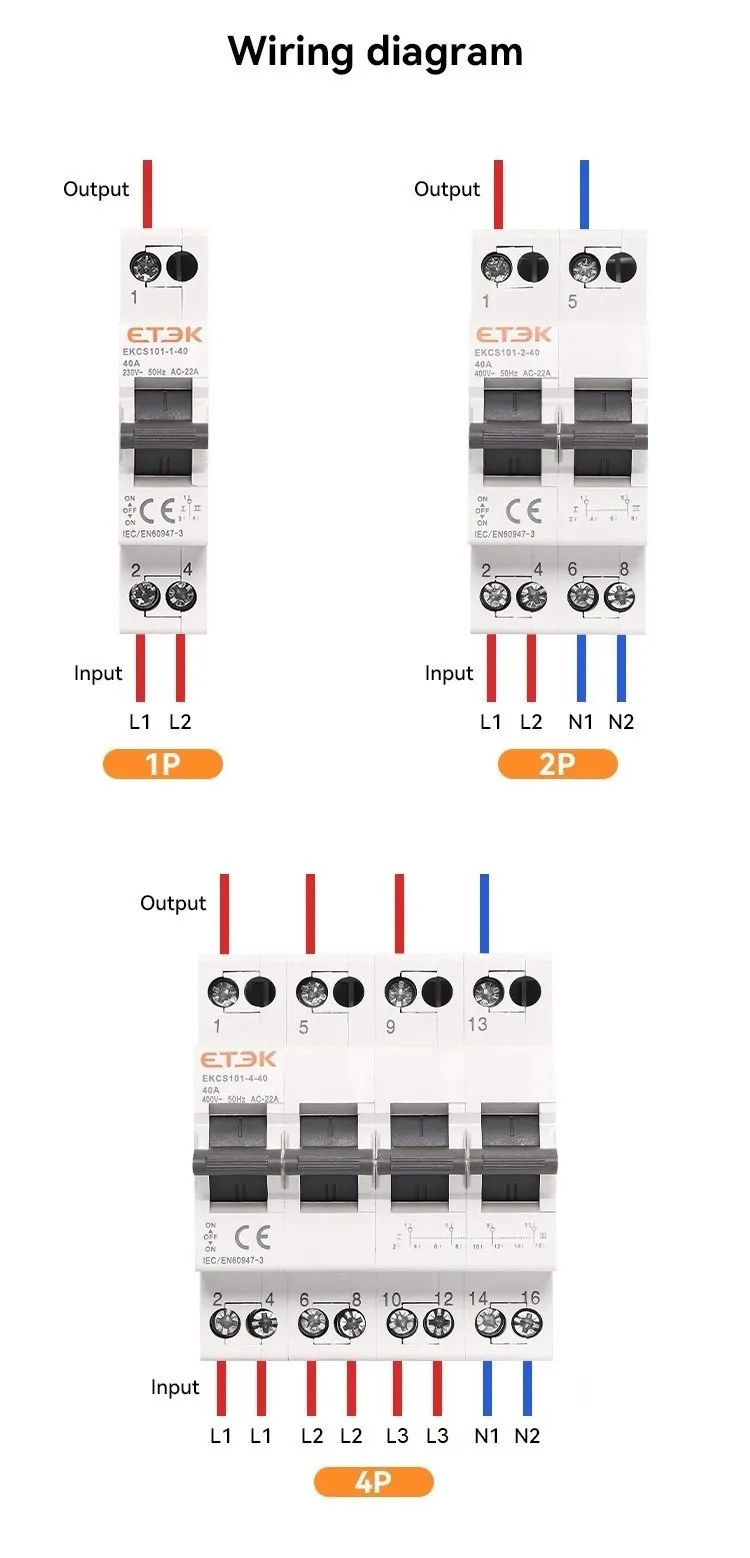

1. Когда ручка достигает положения I: 1,5 и 2,6 соединены.
2. Когда ручка достигает положения II: 1,5 и 4,8 соединяются.
3. Когда ручка находится в среднем положении: обе группы отключены.
Технические данные |
|
Номинальное напряжение | 240/415 В~ |
Номинальный ток | 16,25,32,40А,63А |
Номинальная частота | 50/60 Гц |
Количество полюсов | 1,2,3,4П |
Форма обратной связи | 1-0-2 |
Электрические характеристики |
|
Электрическая жизнь | 1500 циклов |
Механическая жизнь | 8500 циклов |
Степень защиты | IP20 |
Температура окружающей среды | -5℃...40℃ |
Размер клеммы/кабеля | 16мм² |
Монтаж | По DIN EN60715(35мм) с помощью быстрозажимного устройства |
Поляки | Номер ссылки | Технические характеристики |
1П | ЭККС101-1-16 | Модульный перекидной переключатель 1-0-2 1P 16A |
ЭККС101-1-25 | Модульный перекидной переключатель 1-0-2 1P 25A | |
ЭКЦС101-1-32 | Модульный перекидной переключатель 1-0-2 1P 32A | |
ЭКЦС101-1-40 | Модульный перекидной переключатель 1-0-2 1P 40A | |
ЭКЦС101-1-63 | Модульный перекидной переключатель 1-0-2 1P 63A | |
2P | ЭККС101-2-16 | Модульный перекидной переключатель 1-0-2 2P 16A |
ЭКЦС101-2-25 | Модульный перекидной переключатель 1-0-2 2P 25A | |
ЭКЦС101-2-32 | Модульный перекидной переключатель 1-0-2 2P 32A | |
ЭКЦС101-2-40 | Модульный перекидной переключатель 1-0-2 2P 40A | |
ЭКЦС101-2-63 | Модульный перекидной переключатель 1-0-2 2P 63A | |
3P | ЭККС101-3-16 | Модульный перекидной переключатель 1-0-2 3P 16A |
ЭККС101-3-25 | Модульный перекидной переключатель 1-0-2 3P 25A | |
ЭККС101-3-32 | Модульный перекидной переключатель 1-0-2 3P 32A | |
ЭКЦС101-3-40 | Модульный перекидной переключатель 1-0-2 3P 40A | |
ЭКЦС101-3-63 | Модульный перекидной переключатель 1-0-2 3P 63A | |
4P | ЭККС101-4-16 | Модульный перекидной переключатель 1-0-2 4P 16A |
ЭККС101-4-25 | Модульный перекидной переключатель 1-0-2 4P 25A | |
ЭККС101-4-32 | Модульный перекидной переключатель 1-0-2 4P 32A | |
ЭКЦС101-4-40 | Модульный перекидной переключатель 1-0-2 4P 40A | |
ЭКЦС101-4-63 | Модульный перекидной переключатель 1-0-2 4P 63A |
