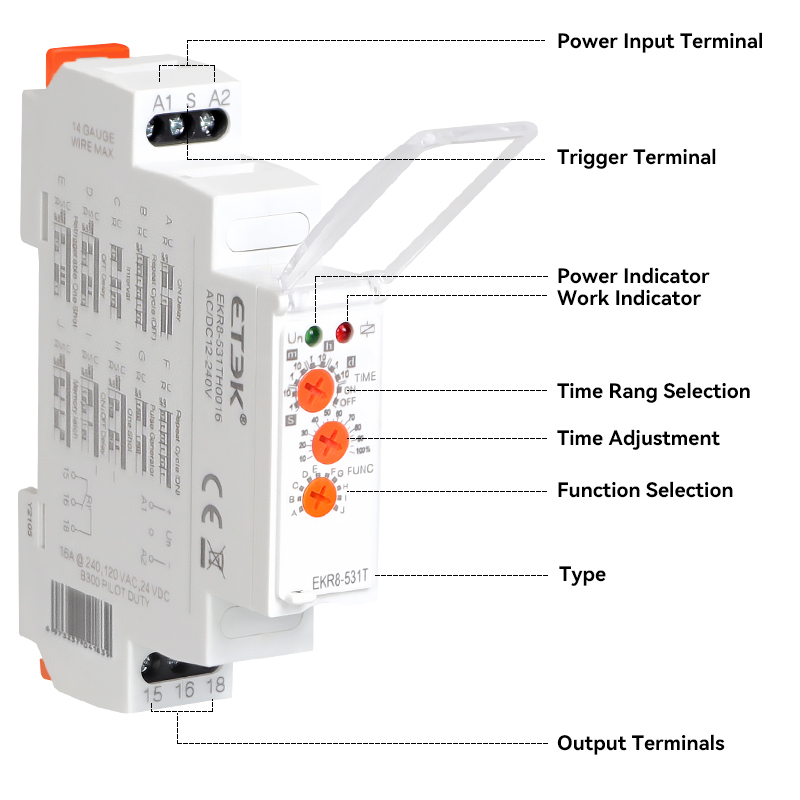

Реле времени представляет собой блок автоматического управления, который можно комбинировать с другим электрооборудованием для автоматического управления рабочей цепью. По истечении заданного времени контактный выход замыкается или размыкается, что позволяет электрическому оборудованию терминала автоматически запускаться или останавливаться.

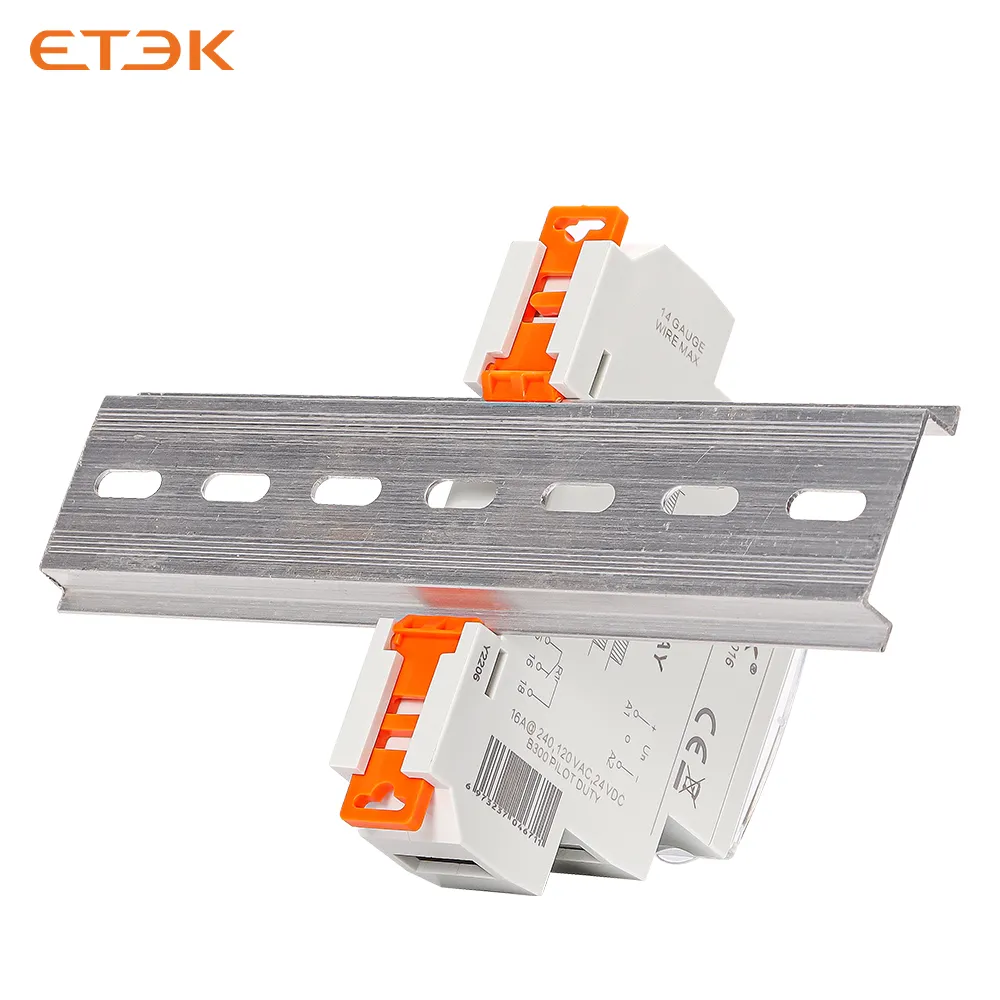

Эта серия реле времени имеет преимущества широкого диапазона рабочего напряжения, четких рабочих инструкций, небольшого объема, одинакового размера, простоты установки и т. д.
Применение: промышленное оборудование, освещение, производство, система отопления, вентиляции и кондиционирования воздуха, пищевая промышленность и сельское хозяйство.

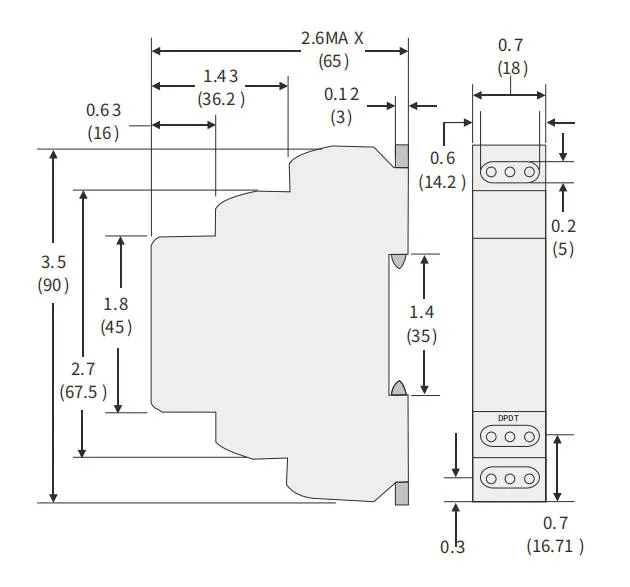

Технические данные |
||

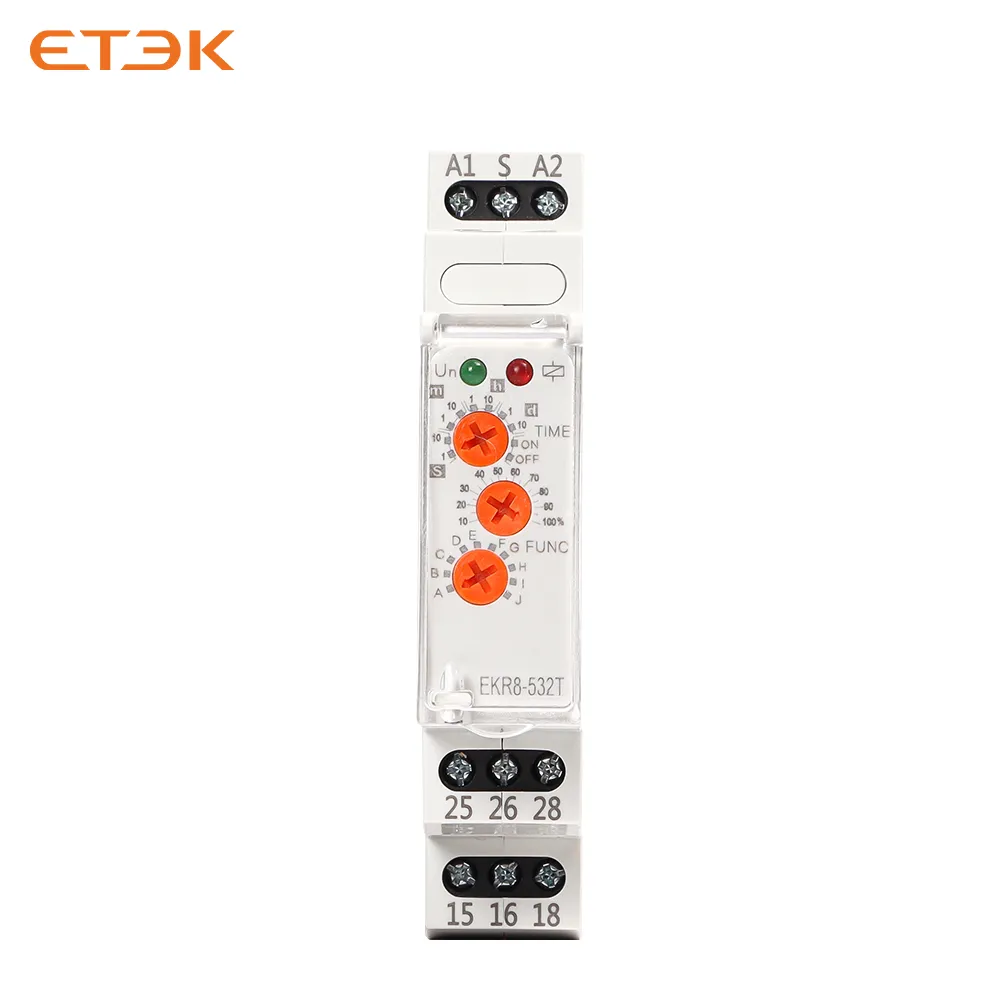

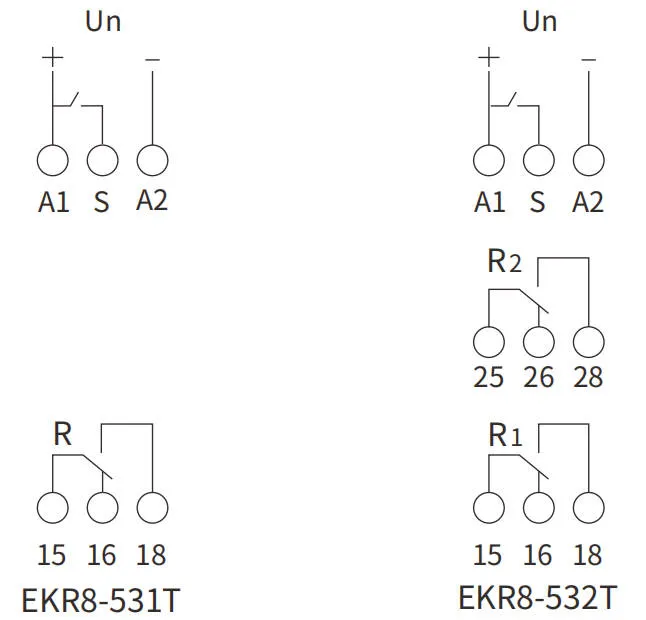

ЭКР8-531Т
|
ЭКР8-532Т
|
|
Выходные характеристики
|
SPDT | DPDT |
Контактный материал
|
Серебряный сплав
|
|
Текущий рейтинг
|
16 А при 240 В переменного тока, 24 В постоянного тока
|
|
Минимальные требования к переключению
|
100 мА
|
|
Входные характеристики
|
||
Диапазон напряжения
|
12-240 В переменного/постоянного тока
|
|
Рабочий диапазон (% от номинального)
|
85%-110%
|
|
Временные характеристики
|
||
Доступные функции
|
10 | |
Шкалы времени
|
10 | |
Диапазоны времени
|
0,1с~10D
|
|
Допуск (механическая настройка)
|
5% | |
Сбросить время
|
150 мс
|
|
Длительность запускающего импульса (минимум)
|
50 мс | |
Окружающая среда
|
||
Температура окружающей среды вокруг устройства
|
Хранение: -30℃ ~+70℃ (-22°F~+158°F)
|
|
Эксплуатация: -20℃ ~+55℃ (-4°F~+131°F)
|
Функциональное объяснение |
||
Функция
|
Операция
|
Временная диаграмма
|

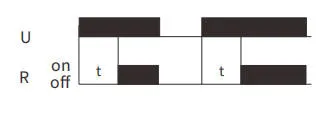

А
При задержке включения питания
|
При подаче входного напряжения U начинается временная задержка t .
Контакты реле R изменяют состояние по истечении выдержки времени.
Контакты R возвращаются в исходное состояние при снятии входного напряжения U.
Триггерный переключатель в этой функции не используется.
|
|

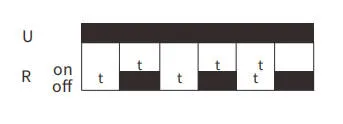

Б
Повторить цикл, начиная с
|
При подаче входного напряжения U начинается временная задержка t . По истечении времени задержки t контакты реле R изменяют состояние на время задержки t .
Этот цикл будет повторяться до тех пор, пока не будет снято входное напряжение U. Триггерный переключатель в этой функции не используется.
|
|

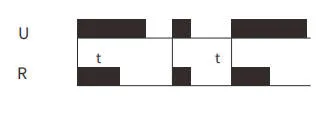

С
Интервал включения питания
|
При подаче входного напряжения U контакты реле R немедленно изменяют свое состояние, и начинается временной цикл. По истечении времени задержки контакты возвращаются в состояние полки. При снятии входного напряжения U контакты также вернутся в исходное состояние. Триггерный переключатель в этой функции не используется.
|
|

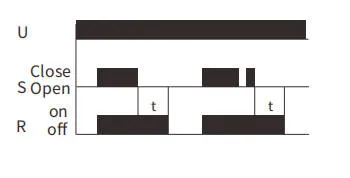

Д
Выкл. Задержка S Перерыв
|
Входное напряжение U должно подаваться непрерывно. При замыкании триггера S контакты реле R меняют состояние. Когда триггер S размыкается, начинается задержка t .
Когда задержка t завершается, контакты R возвращаются в исходное состояние. Если триггер S закрывается до того, как истечет время задержки t , время сбрасывается. При размыкании триггера S снова начинается задержка, и контакты реле остаются во включенном состоянии, при снятии входного напряжения U контакты реле R возвращаются в исходное состояние.
|
|

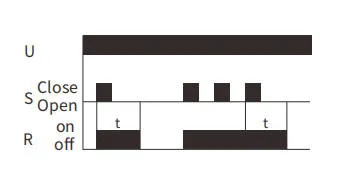

Е
Возможность перезапуска One Shot
|
При подаче входного напряжения U реле готово принять пусковой сигнал S . при подаче пускового сигнала S переключаются контакты реле R и начинается отсчет заданного времени t . По истечении заданного времени t контакты реле R возвращаются в свое нормальное состояние, если триггерный сигнал S не размыкается и не замыкается до истечения времени t (до истечения заданного времени). Непрерывное циклирование триггерного сигнала S со скоростью, превышающей текущее время, приведет к тому, что контакты реле R останутся замкнутыми. При снятии входного напряжения U контакты реле R возвращаются в исходное состояние. | |

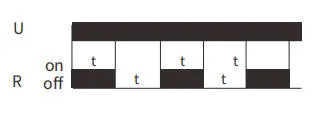

Ф
Повторить цикл, начиная с ВКЛ.
|
При подаче входного напряжения U контакты реле R немедленно меняют состояние и начинается выдержка времени t . По истечении времени t контакты возвращаются в исходное состояние на время задержки t . Этот цикл будет повторяться до тех пор, пока не будет снято входное напряжение U. Триггерный переключатель в этой функции не используется.
|
|
грамм
Генератор импульсов
|
При подаче входного напряжения U одиночный выходной импульс длительностью 0,5 секунды подается на выдержку времени срабатывания реле t . Питание должно быть отключено и повторно подано для повторения импульса. Триггерный переключатель S в этой функции не используется.
|
|

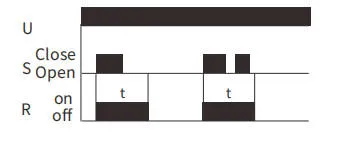

ЧАС
Один выстрел
|
При подаче входного напряжения U реле готово принять пусковой сигнал S . При подаче пускового сигнала S реле контактирует с трешером R и начинается отсчет заданного времени t . В течение тайм-аута триггерный сигнал S игнорируется. Реле сбрасывается путем подачи триггерного сигнала S , когда реле не запитано.
|
|

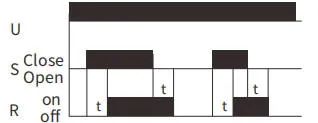

я
Задержка включения/выключения S Замыкание/размыкание
|
Входное напряжение U должно подаваться непрерывно. Когда триггер S замкнут, начинается выдержка времени t . По истечении выдержки времени t контакты реле R изменяют состояние и остаются замкнутыми до тех пор, пока не будет разомкнут триггер S. При снятии входного напряжения U контакты реле R возвращаются в исходное состояние.
|
|

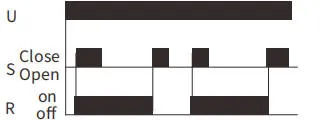

Дж
Защелка памяти S Марка
|
Входное напряжение U должно подаваться непрерывно. Выход меняет состояние при каждом замыкании триггера S. При снятии входного напряжения U контакты реле R возвращаются в исходное состояние.
|
Номер ссылки | Технические характеристики |
ЭКР8-531ТХ005 | Многофункциональное реле времени с 3 ручками SPDT 1S/10S/1M/10M/1H/10H/1D/10D/вкл/выкл 12–240 В переменного тока/постоянного тока |
ЭКР8-532ТХ005 | Многофункциональное реле времени с 3 ручками DPDT 1S/10S/1M/10M/1H/10H/1D/10D/вкл/выкл 12–240 В переменного тока/постоянного тока |
ЭКР8-531ТХ0016 | Многофункциональное реле времени с 3 ручками SPDT 1S/10S/1M/10M/1H/10H/1D/10D/вкл/выкл 12–240 В переменного тока/постоянного тока |
ЭКР8-532ТХ0016 | Многофункциональное реле времени с 3 ручками DPDT 1S/10S/1M/10M/1H/10H/1D/10D/вкл/выкл 12–240 В переменного тока/постоянного тока |
