EKR8-3 включает в себя два типа продуктов: переключатель освещения и таймер лестничного освещения.

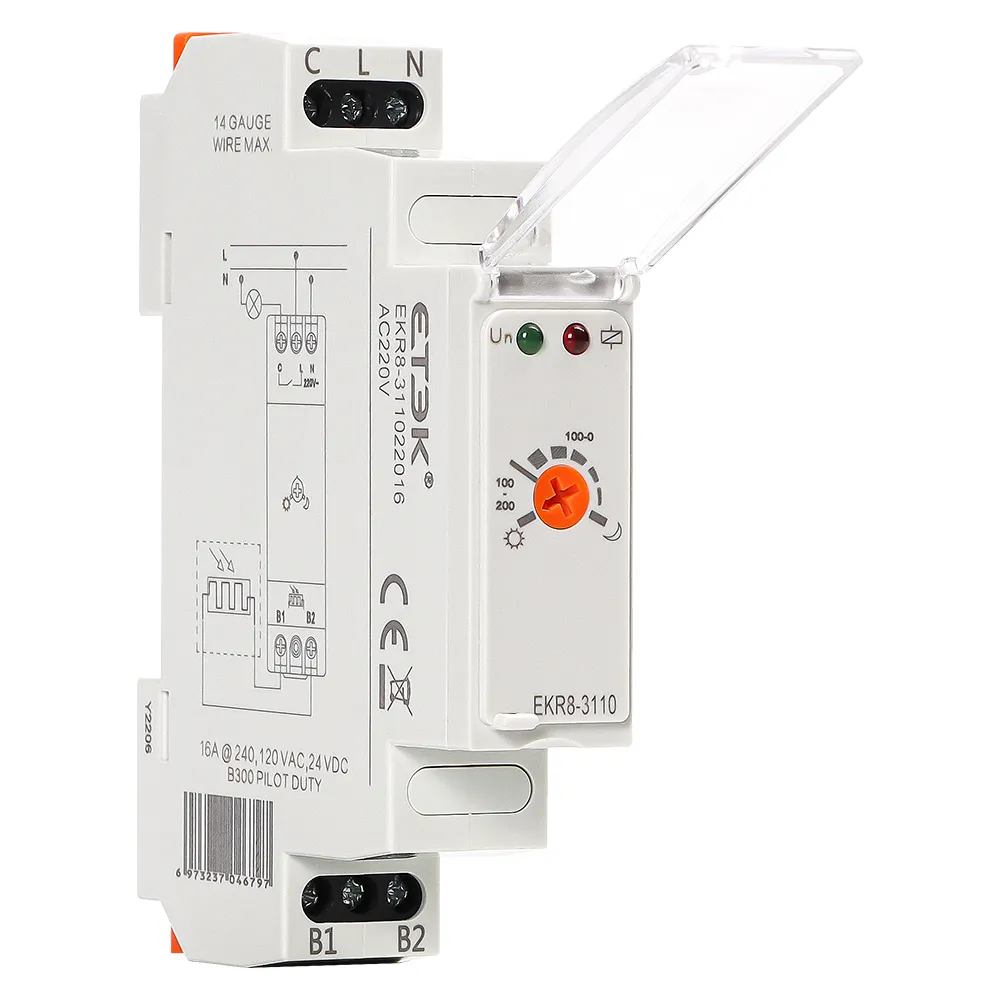

Переключатель с активированным светом
1. Включите или выключите электрооборудование в зависимости от изменения интенсивности света. Порог действия может быть установлен в соответствии со спросом.
2. При снижении внешней освещенности ниже выбранного порога контакт управления замыкается; когда окружающая яркость увеличивается и поднимается выше выбранного порога, контакт управления размыкается.
3. Подходит для установки на рейку 35 мм (в соответствии со стандартом EN60715).
4. Освещение или система управления освещением.
1. При срабатывании выключателя контакт управления замыкается, включается освещение и начинается задержка.
2. По истечении указанного времени контакт управления размыкается и освещение выключается.
3. Подходит для установки на рейку 35 мм (в соответствии со стандартом EN60715).
4. Освещение или система управления освещением.

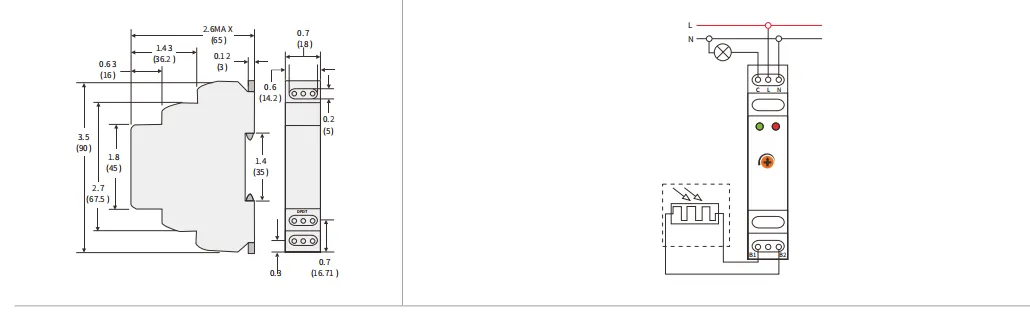

ЭКР8-3110 |

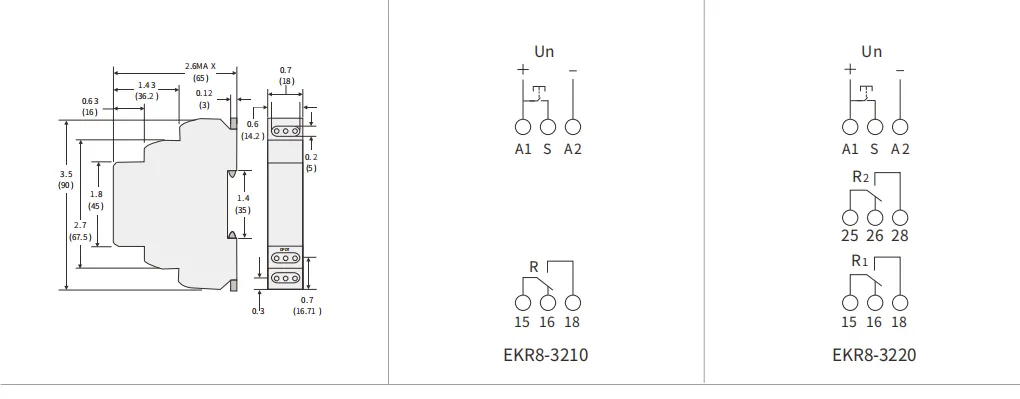

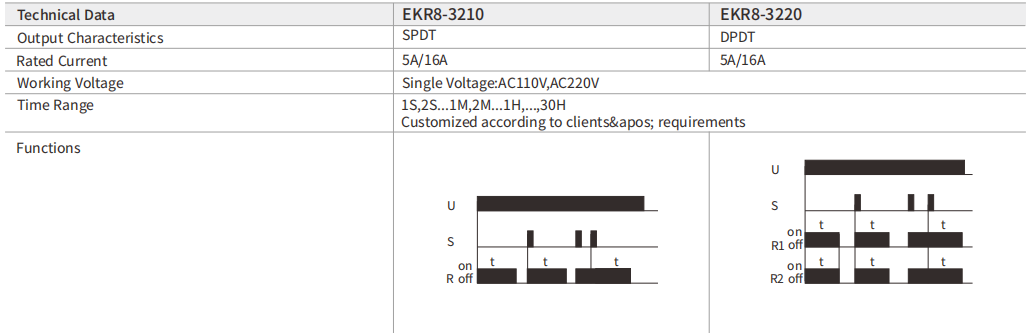

ЭКР8-3210/ 3220 |

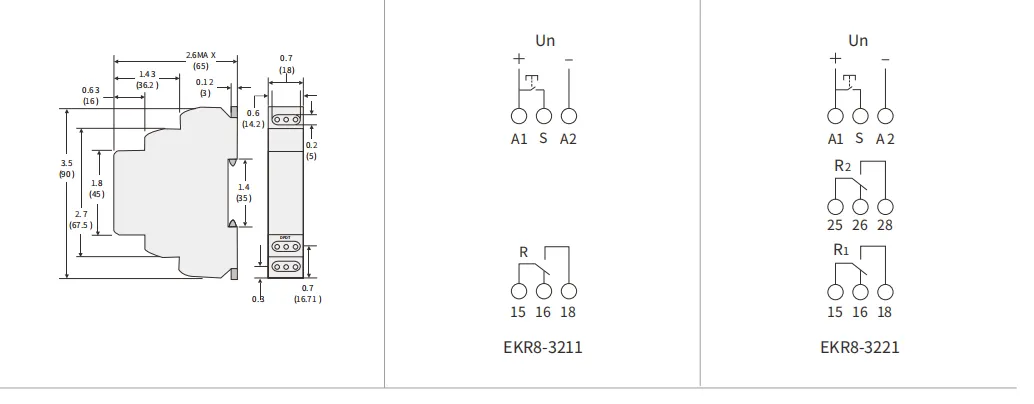

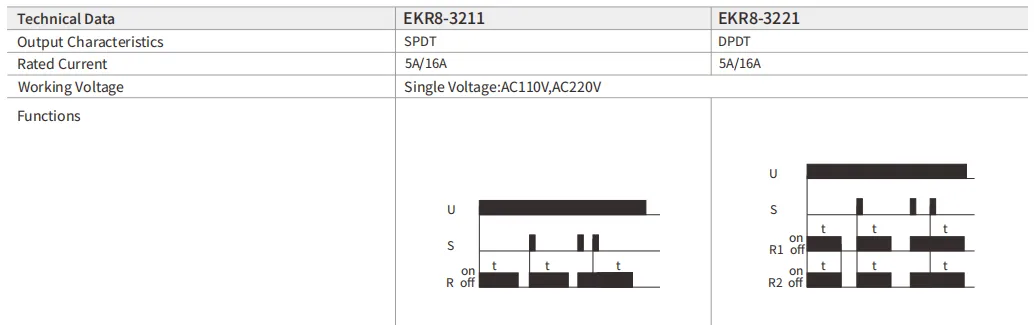

ЭКР8-3211/3221 |

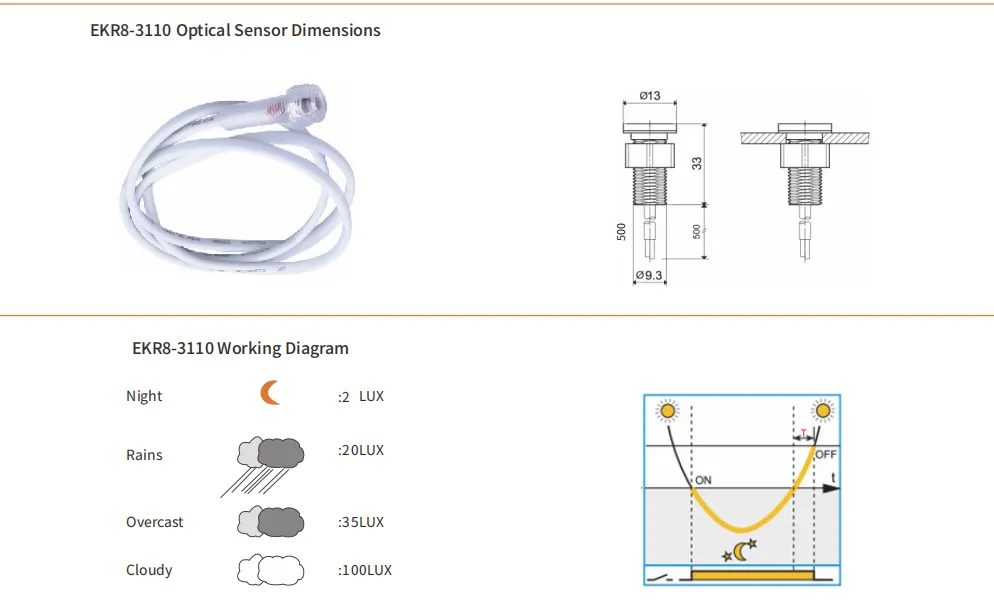

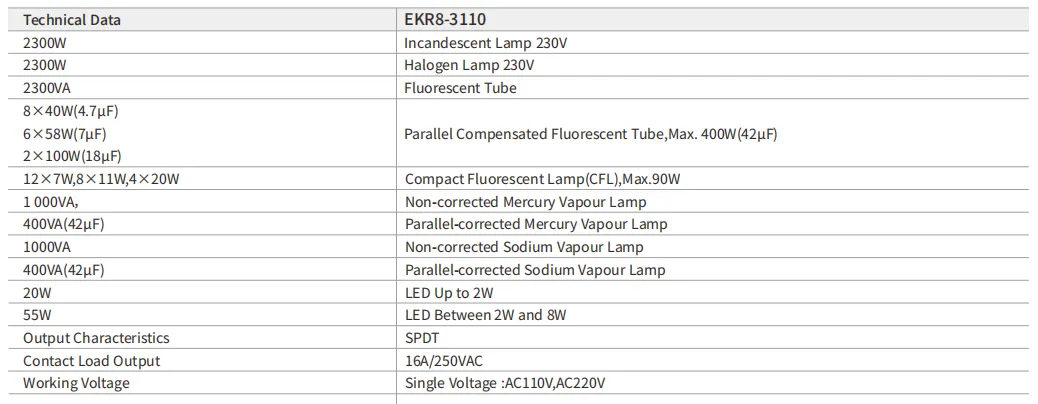

ЭКР8-3110 |

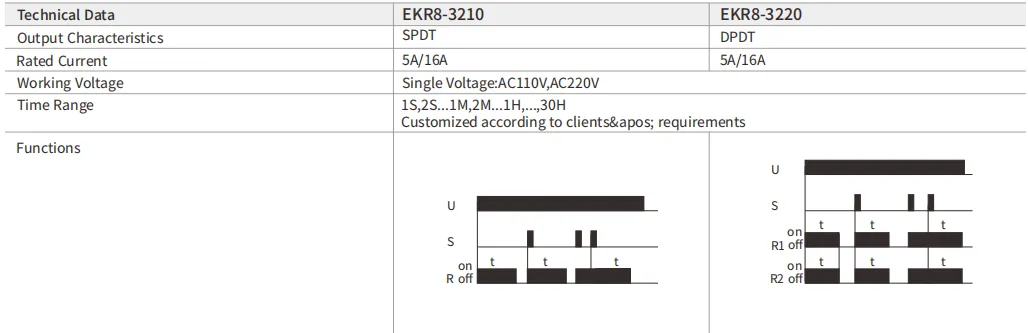

ЭКР8-3210/3220 |
ЭКР8-3211/3221 |

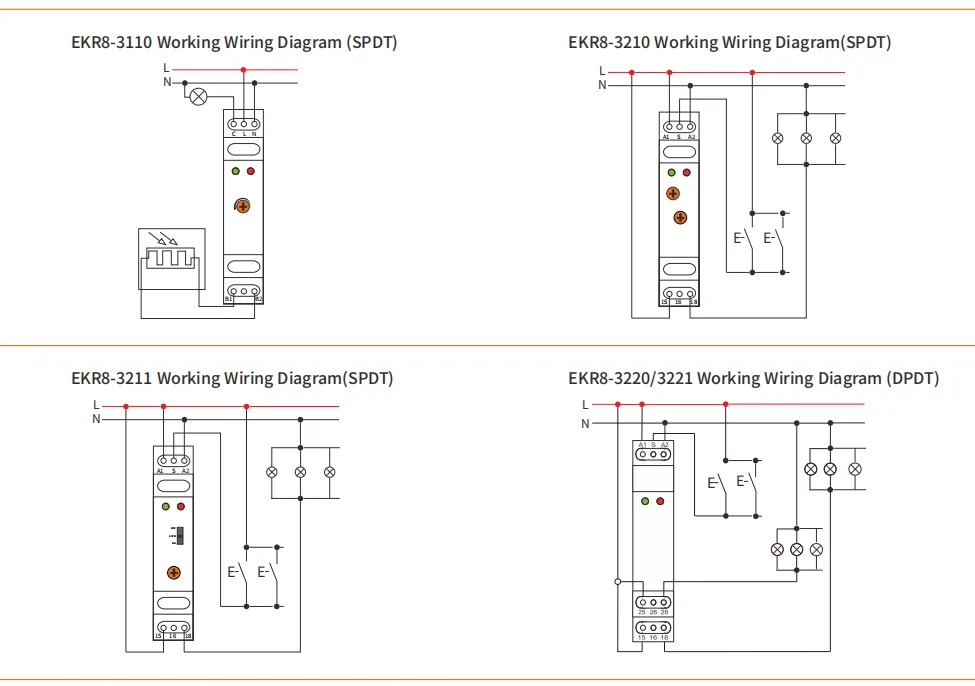

Рабочая схема подключения |
Номер ссылки | Технические характеристики |
ЭКР8-311011016 | Переключатель, активируемый светом, 1 ручка, поворотный переключатель SPDT, 110 В, 16 А |
ЭКР8-311022016 | Переключатель, активируемый светом, 1 ручка, поворотный переключатель SPDT, 220 В, 16 А |
ЭКР8-32101105 | Переключатель времени освещения на лестнице, 2 ручки, поворотный переключатель SPDT, 110 В, 5 А |
ЭКР8-32102205 | Лестничное освещение, таймер, 2 ручки, поворотный переключатель SPDT, 220 В, 5 А |
ЭКР8-3210Н005 | Переключатель времени освещения на лестнице, 2 ручки, поворотный переключатель SPDT, 110–240 В переменного/постоянного тока, 5 А |
ЭКР8-321011016 | Лестничное освещение, таймер, 2 ручки, поворотный переключатель SPDT, 110 В, 16 А |
ЭКР8-321022016 | Лестничное освещение, таймер, 2 ручки, поворотный переключатель SPDT, 220 В, 16 А |
ЭКР8-3210Н0016 | Переключатель времени освещения на лестнице, 2 ручки, поворотный переключатель SPDT, 110–240 В переменного/постоянного тока, 16 А |
ЭКР8-32201105 | Переключатель времени освещения на лестнице, 2 ручки, поворотный переключатель DPDT, 110 В, 5 А |
ЭКР8-32202205 | Лестничное освещение, таймер, 2 ручки, поворотный переключатель DPDT, 220 В, 5 А |
ЭКР8-3220Н005 | Переключатель времени освещения на лестнице, 2 ручки, поворотный переключатель DPDT, 110–240 В переменного/постоянного тока, 5 А |
ЭКР8-322011016 | Переключатель времени освещения на лестнице, 2 ручки, поворотный переключатель DPDT, 110 В, 16 А |
ЭКР8-322022016 | Переключатель времени освещения на лестнице, 2 ручки, поворотный переключатель DPDT, 220 В, 16 А |
ЭКР8-3220Н0016 | Переключатель времени освещения на лестнице, 2 ручки, поворотный переключатель DPDT, 110–240 В переменного/постоянного тока, 16 А |
ЭКР8-32111105 | Переключатель времени освещения на лестнице 2 ручки SPDT тумблер 110В 5А |
ЭКР8-32112205 | Переключатель времени освещения на лестнице 2 ручки SPDT тумблер 220В 5А |
ЭКР8-3211Н005 | Переключатель времени освещения на лестнице 2 ручки SPDT тумблер 110-240VAC/DC 5A |
ЭКР8-321111016 | Переключатель времени освещения на лестнице 2 ручки SPDT тумблер 110В 16А |
ЭКР8-321122016 | Переключатель времени освещения на лестнице 2 ручки SPDT тумблер 220В 16А |
ЭКР8-3211Н0016 | Переключатель времени освещения на лестнице, 2 ручки, переключатель SPDT, 110–240 В переменного/постоянного тока, 16 А |
ЭКР8-32211105 | Переключатель времени освещения на лестнице 2 ручки DPDT тумблер 110В 5А |
ЭКР8-32212205 | Переключатель времени освещения лестницы 2 ручки DPDT тумблер 220В 5А |
ЭКР8-3221Н005 | Переключатель времени освещения на лестнице, 2 ручки, тумблер DPDT, 110–240 В переменного/постоянного тока, 5 А |
ЭКР8-322111016 | Переключатель времени освещения на лестнице 2 ручки DPDT тумблер 110В 16А |
ЭКР8-322122016 | Переключатель времени освещения на лестнице 2 ручки DPDT тумблер 220В 16А |
ЭКР8-3221Н0016 | Переключатель времени освещения на лестнице, 2 ручки, тумблер DPDT, 110–240 В переменного/постоянного тока, 16 А |
