● Стандарты: BS EN 61439-3.
● Корпус: негорючая сталь, распашная дверь; стандарт EKDB16S / EKDB16SL со встроенным замком.
● Вводной выключатель: главный выключатель DP на 100 А (разъединитель).
● Предварительно установленное устройство: 1× УЗО 80A (тип A, 1P+N)
● Варианты расположения: 10, 14, 18, 24 однорядных

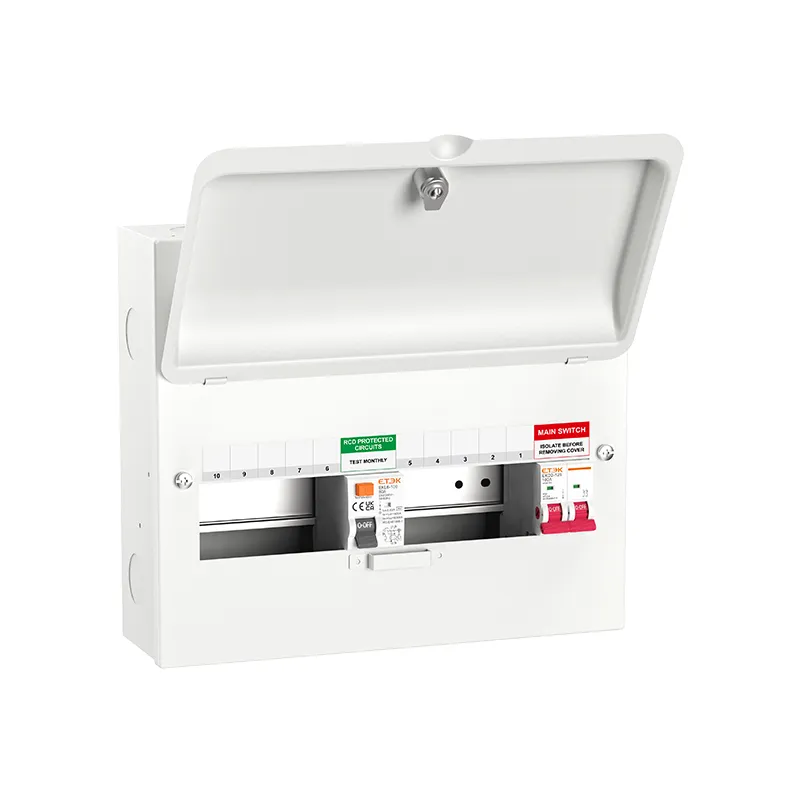

● Корпус: негорючая сталь; версии SL со встроенным замком на двери.
● Клеммные колодки: установлены сверху, имеют цветовую маркировку N и E.

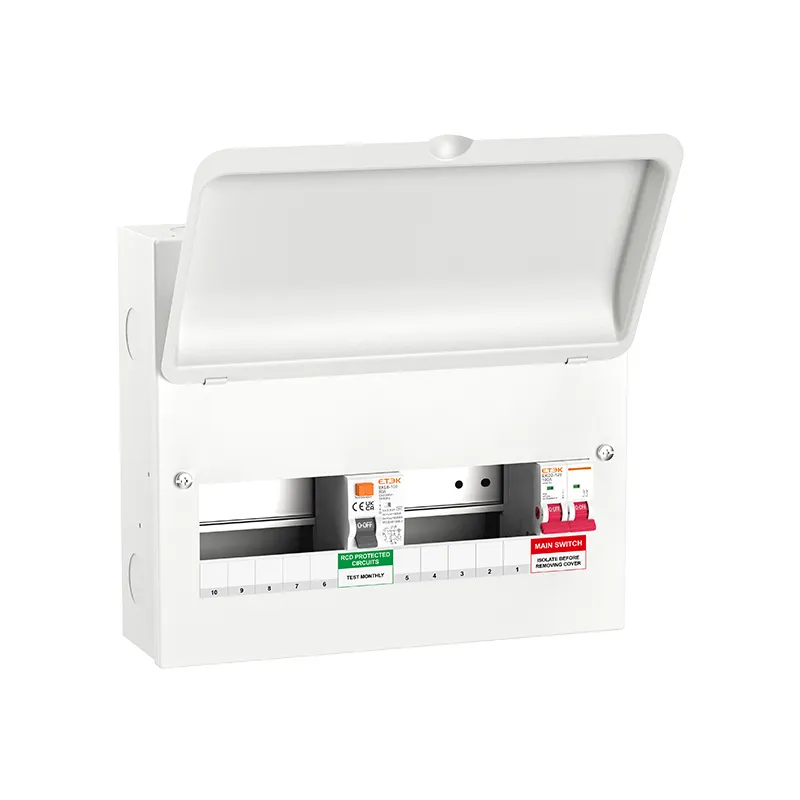

Конфигурация с раздельной нагрузкой разделяет цепи на две секции: сторону с главным выключателем на 100 А и сторону с защитой от дифференциального тока на 80 А. Такая экономичная компоновка помогает изолировать цепи, подверженные ложным срабатываниям, при этом обеспечивая бесперебойную работу основных электросетей. Стальной корпус, соответствующий стандарту BS EN 61439-3, обеспечивает аккуратную внутреннюю компоновку с цветными полосами, расположенными сверху, поддержкой DIN-рейки и удобными для монтажа винтами. Версии SL оснащены встроенным замком на дверце.
В1: Как следует распределять цепи?
A1: Размещайте розетки повышенного риска и наружные цепи под УЗО; критически важные цепи освещения/ИТ-оборудования часто проходят со стороны главного выключателя с УЗО.
В2: Можно ли использовать одновременно автоматические выключатели (MCB) и дифференциальные автоматические выключатели с защитой от утечки тока (RCBO)?
A2: Да. Устройства защитного отключения с дифференциальным током (RCBO) рекомендуются для критически важных цепей, чтобы уменьшить количество ложных срабатываний.
В3: Каково количество двойных шин на один размер?
A3: См. таблицу технических характеристик; например, 18-контактный разъем использует 2×8 контактов.
| Ref No. | Ref No. (with lock) | Box size | Main switch | RCD | Busbar pins | Free ways |
| EKDB16S10-IR | EKDB16S10L-IR | 10 | DP 100A | DP 80A | 2x4 | 6 |
| EKDB16S14-IR | EKDB16S14L-IR | 14 | DP 100A | DP 80A | 2x6 | 10 |
| EKDB16S18-IR | EKDB16S18L-IR | 18 | DP 100A | DP 80A | 2x8 | 14 |
| EKDB16S24-IR | EKDB16S24L-IR | 24 | DP 100A | DP 80A | 2x11 | 20 |
