Модульный светодиодный индикатор EKSL1, EKSL3 230 В переменного тока
Запросить
Импульсные реле, также известные как бистабильные переключатели, являются формой реле с защелкой, используемых для переключения различных электрических нагрузок. Когда переключатель не инициируется электрически или не приводится в действие вручную, он остается стабильным в своем рабочем положении и изменит свое рабочее положение при инициировании или приведении в действие. Например, цепь освещения или конвейер.
Импульсные реле используются для управления с помощью кнопок цепями освещения, состоящими из:
Лампы накаливания, низковольтные галогенные лампы и т.д. (резистивные нагрузки)
Люминесцентные лампы, газоразрядные лампы и т.д. (индуктивные нагрузки)
Замыкание полюса(ов) импульсного реле происходит под действием импульса на катушке.
Имея два устойчивых механических положения, полюс(ы) будут открыты следующим импульсом. Каждый импульс, полученный катушкой, меняет положение полюса(ов).
Может управляться неограниченным количеством кнопок.
Нулевое потребление энергии.
Функции |
||||||
|
|
Простая система крепления для гибкого комбинирования вспомогательных устройств и повышения надежности. |
|||||
|
Для электрических и механических соединений. |
||||||
|
Изолированные клеммы IP20. |
||||||
|
Встроенные или дополнительные вспомогательные функции: индикация состояния, централизованное управление, фиксированное управление, управление подсвеченной кнопкой, пошаговое управление, задержка времени. |
||||||
|
Ручное управление на передней панели: прямое и приоритетное ручное управление. |
||||||
|
Механический индикатор положения контакта. |
||||||
|
Отключение дистанционного управления с помощью селекторного переключателя (за исключением 4P цельного EKLR16) для проведения технического обслуживания. |
||||||
Выбор импульсных реле вспомогательных устройств |
||||||
| Тип | Стандартный EKLR16 | |||||
| Рейтинг | А | 16 | ||||
| Управляющее напряжение | В переменного тока | 230/240 | 130 | 48 | 24 | 45 |
| В постоянного тока | 110 | 48 | 24 | 12 | 6 | |
Технические данные |
||
|
Схема управления
|
||
|
Рассеиваемая мощность (во время импульса)
|
1, 2П:19ВА
|
|
|
Подсветка управления ПБ
|
Макс. ток 3 мА (если>используется ATLz)
|
|
|
Порог срабатывания
|
Мин.85% от Un в соответствии с IEC/EN60669-2-2
|
|
|
Продолжительность контрольного заказа
|
50 мс–1 с (рекомендуется 200 мс)
|
|
|
Время отклика
|
||
|
Силовая цепь
|
||
|
Номинальное напряжение (Ue)
|
1П,2П
|
24...250В переменного тока
|
|
Частота
|
50Гц или 60Гц
|
|
|
Максимальное количество операций в минуту
|
5
|
|
|
Максимальное количество переключений в день
|
100
|
|
|
Дополнительные характеристики к IEC/EN60947-3
|
||
|
Напряжение изоляции (Ui)
|
440 В переменного тока
|
|
|
Степень загрязнения
|
3
|
|
|
Номинальное импульсное выдерживаемое напряжение (Uimp)
|
6кВ
|
|
|
Выносливость (OC)
|
||
|
Электрические характеристики в соответствии с IEC/EN60947-3
|
200 000 циклов (AC21)
|
|
|
100 000 циклов (AC22)
|
||
|
Категория перенапряжения
|
IV
|
|
|
Другие характеристики
|
||
|
Степень защиты (IEC60529)
|
Только устройство
|
IP20
|
|
Устройство в модульном корпусе
|
IP40 Класс изоляции II
|
|
|
Рабочая температура
|
-20°С до +50°С
|
|
|
Температура хранения
|
-40°С до +70°С
|
|
|
Тропизация (IEC60068-1)
|
Обработка 2 (относительная влажность 95% при 55°C)
|
|
Безопасность |
||
|
Аксессуары
|

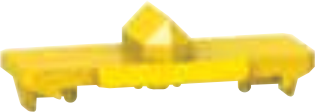

Желтые клипсы
|
Распорка
|
 |
 |
|
|
Функция
|
||
|
Обеспечьте механическую и/или электрическую связь между импульсными реле и их вспомогательными устройствами.
|
Требуется для снижения повышения температуры модульных устройств, установленных рядом.
Рекомендуется разделять электронные устройства (термостат, программируемые часы и т.п.) от электромеханических устройств (реле, контакторы).
|
|
|
Технические характеристики
|
||
|
Ширина в модулях 9 мм
|
- | 1 |
Связь |
||||||
 |
Тип | Рейтинг | Схема |
Затягивание
крутящий момент
|
Медные кабели
|
|
|
Жесткий или с наконечником
|
Гибкий или с наконечником
|
|||||
|
DB122945
|
 |
 |
||||
|
EKLR16
|
16 А
|
Контроль
|
1 Нм
|
0,5–4 мм2
|
от 1 до 4 мм2
|
|
|
Власть
|
1,5–4 мм2
|
1,5–4 мм2
|
||||
Операция
|
Поляки |
Номер ссылки |
Технические характеристики |
|
1P |
EKLR-1610-230/110 |
16A 1NO 1P 1Module 230VAC/110VDC |
|
EKLR-1610-130/48 |
16A 1NO 1P 1Module 130VAC/48VDC |
|
|
EKLR-1610-48/24 |
16A 1NO 1P 1Module 48VAC/24VDC |
|
|
EKLR-1610-24/12 |
16A 1NO 1P 1Module 24VAC/12VDC |
|
|
EKLR-1610-12/6 |
16A 1NO 1P 1Module 12VAC/6VDC |
|
|
EKLR-161C-230/110 |
16A Одиночный ножевой и двухпозиционный контакт 1P 1Module 230VAC/110VDC |
|
|
EKLR-161C-130/48 |
16A Одиночный ножевой и двухпозиционный контакт 1P 1Module 130VAC/48VDC |
|
|
EKLR-161C-48/24 |
16A Одиночный ножевой и двухпозиционный контакт 1P 1Module 48VAC/24VDC |
|
|
EKLR-161C-24/12 |
16A Одиночный ножевой и двухпозиционный контакт 1P 1Module 24 В переменного тока/12 В постоянного тока |
|
|
EKLR-161C-12/6 |
16 А Одинарный ножевой и двухпозиционный контакт 1P 1 Модуль 12 В переменного тока/6 В постоянного тока |
|
|
2P |
EKLR-1620-230/110 |
16A 2NO 2P 1Module 230VAC/110VDC |
|
EKLR-1620-130/48 |
16A 2NO 2P 1Module 130VAC/48VDC |
|
|
EKLR-1620-48/24 |
16A 2NO 2P 1Module 48VAC/24VDC |
|
|
EKLR-1620-24/12 |
16A 2NO 2P 1Module 24VAC/12VDC |
|
|
EKLR-1620-12/6 |
16A 2NO 2P 1Module 12VAC/6VDC |
|
|
EKLR-1611-230/110 |
16A 1NC+1NO 2P 1Module 230VAC/110VDC |
|
|
EKLR-1611-130/48 |
16A 1NC+1NO 2P 1Module 130VAC/48VDC |
|
|
EKLR-1611-48/24 |
16A 1NC+1NO 2P 1Module 48VAC/24VDC |
|
|
EKLR-1611-24/12 |
16A 1NC+1NO 2P 1Module 24 В переменного тока/12 В постоянного тока |
|
|
EKLR-1611-12/6 |
16 А 1НЗ+1НО 2П 1Модуль 12 В переменного тока/6 В постоянного тока |
|
|
EKLR-162C-230/110 |
16 А Два набора контактов с одним ножом на два направления 2П 2Модуль 230 В переменного тока/110 В постоянного тока |
|
|
EKLR-162C-130/48 |
16 А Два набора контактов с одним ножом на два направления 2П 2Модуль 130 В переменного тока/48 В постоянного тока |
|
|
EKLR-162C-48/24 |
16 А Два набора контактов с одним ножом на два направления 2П 2Модуль 48 В переменного тока/24 В постоянного тока |
|
|
EKLR-162C-24/12 |
16 А Два набора контактов с одним ножом на два направления 2П 2Модуль 24 В переменного тока/12 В постоянного тока |
|
|
EKLR-162C-12/6 |
16A Два набора одноножевых двухпозиционных контактов 2P 2Module 12VAC/6VDC |
|
|
3P |
EKLR-1630-230/110 |
16A 3НО 3P 2модуля 230ВAC/110ВDC 16A 3НО 3P 2модуля 130ВAC/48ВDC 16A 3НО 3P 2модуля 48ВAC/24ВDC 16A 3НО 3P 2модуля 24ВAC/12ВDC 16A 3НО 3P 2Модуля 12ВAC/6ВDC 16А 2НО+1НЗ 3П 2модуля 230В~/110В= 16А 2НО+1НЗ 3П 2модуля 130 В переменного тока/48 В постоянного тока 16 А 2НО+1 НЗ 3 П 2 модуля 48 В переменного тока/24 В постоянного тока 16 А 2 НО+1 НЗ 3 П 2 модуля 24 В переменного тока/12 В постоянного тока |
|
EKLR-1630-130/48 |
16 А 2НО+1НЗ 3П 2Модуль 12 В переменного тока/6 В постоянного тока |
|
|
EKLR-1630-48/24 |
16 А 4НО 4П 2Модуль 230 В переменного тока/110 В постоянного тока |
|
|
EKLR-1630-24/12 |
16 А 4НО 4П 2Модуль 130 В переменного тока/48 В постоянного тока |
|
|
EKLR-1630-12/6 |
16 А 4НО 4П 2Модуль 48 В переменного тока/24 В постоянного тока |
|
|
EKLR-1621-230/110 |
16 А 4НО 4П 2Модуль 24 В переменного тока/12 В постоянного тока |
|
|
EKLR-1621-130/48 |
16 А 4НО 4П 2Модуль 12 В переменного тока/6 В постоянного тока |
|
|
EKLR-1621-48/24 |
16 А 3НО+ 1NC 4P 2Module 230VAC/110VDC |
|
|
EKLR-1621-24/12 |
16A 3NO+1NC 4P 2Module 130VAC/48VDC |
|
|
EKLR-1621-12/6 |
16A 3NO+1NC 4P 2Module 48 В переменного тока/24 В постоянного тока |
|
|
4P |
EKLR-1640-230/110 |
16 А 3НО+1НЗ 4П 2Модуль 24 В переменного тока/12 В постоянного тока |
|
EKLR-1640-130/48 |
16 А 3НО+1НЗ 4П 2Модуль 12 В переменного тока/6 В постоянного тока |
|
|
EKLR-1640-48/24 |
16 А 2НО+2НЗ 4П 2Модуль 230 В переменного тока/110 В постоянного тока |
|
|
EKLR-1640-24/12 |
16 А 2НО+2НЗ 4П 2Модуль 130 В переменного тока/48 В постоянного тока |
|
|
EKLR-1640-12/6 |
16A 3НО 3P 2модуля 230ВAC/110ВDC 16A 3НО 3P 2модуля 130ВAC/48ВDC 16A 3НО 3P 2модуля 48ВAC/24ВDC 16A 3НО 3P 2модуля 24ВAC/12ВDC 16A 3НО 3P 2Модуля 12ВAC/6ВDC 16А 2НО+1НЗ 3П 2модуля 230В~/110В= 16А 2НО+1НЗ 3П 2модуля 130 В переменного тока/48 В постоянного тока 16 А 2НО+1 НЗ 3 П 2 модуля 48 В переменного тока/24 В постоянного тока 16 А 2 НО+1 НЗ 3 П 2 модуля 24 В переменного тока/12 В постоянного тока |
|
|
EKLR-1631-230/110 |
16 А 2НО+1НЗ 3П 2Модуль 12 В переменного тока/6 В постоянного тока |
|
|
EKLR-1631-130/48 |
16 А 4НО 4П 2Модуль 230 В переменного тока/110 В постоянного тока |
|
|
EKLR-1631-48/24 |
16 А 4НО 4П 2Модуль 130 В переменного тока/48 В постоянного тока |
|
|
EKLR-1631-24/12 |
16 А 4НО 4П 2Модуль 48 В переменного тока/24 В постоянного тока |
|
|
EKLR-1631-12/6 |
16 А 4НО 4П 2Модуль 24 В переменного тока/12 В постоянного тока |
|
|
EKLR-1622-230/110 |
16 А 4НО 4П 2Модуль 12 В переменного тока/6 В постоянного тока |
|
|
EKLR-1622-130/48 |
16 А 3НО+ 1NC 4P 2Module 230VAC/110VDC |
|
|
EKLR-1622-48/24 |
16А 2НО+2НЗ 4П 2Модуль 48В~/24В= |
|
|
EKLR-1622-24/12 |
16A 2НО+2НЗ 4P 2Модуль 24В переменного тока/12В постоянного тока |
|
|
EKLR-1622-12/6 |
16А 2НО+2НЗ 4П 2модуля 12В переменного тока/6В постоянного тока |
