ETEC EKEP1-T2-16 гнездовой разъем типа 2 переменного тока для зарядки, однофазный, 16 А, 3,7 кВт, 230 В, с 5-метровым кабелем для электромобиля
Запросить
● Соответствует стандарту IEC 61851-1 (режим зарядки 3)
● Модульная конструкция, монтаж на рельсы
● Регулируемый ток зарядки (максимум 32А)
● Поддержка протокола Modbus-RTU и метода связи RS485
● Настраиваемые главные и подчиненные устройства
● Оснащен функцией динамического управления балансировкой нагрузки (DLB)

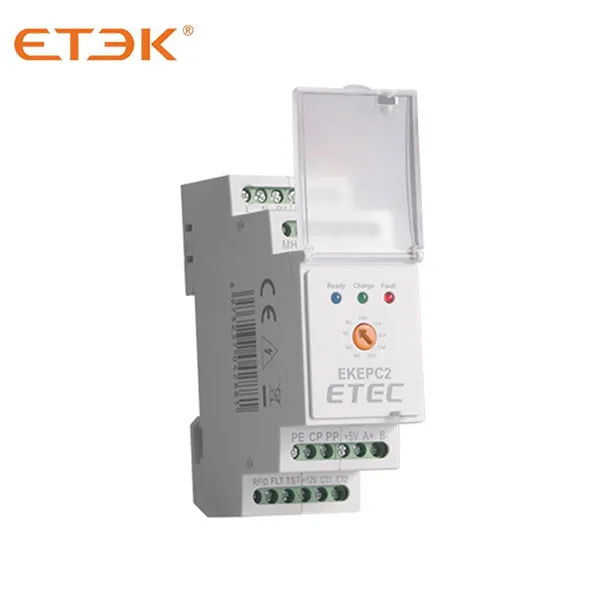

EKEPC2 — это контроллер зарядного устройства переменного тока, предназначенный для установки на DIN-рейку. Как основной интеллектуальный компонент управления зарядного устройства переменного тока, он соответствует стандартам IEC61851-1 или GB18487.1-2015 и может достигать выдающихся характеристик зарядного тока до 32 А в режиме 3.
EKEPC2 поддерживает протокол Modbus-RTU и связь RS485, имеет очень гибкие возможности расширения и совместим с различными устройствами, включая, помимо прочего, бесконтактные карты IC, устройства обнаружения остаточного тока (RCMU), устройства обнаружения тока DLB, ЖК-дисплеи, счетчики электроэнергии, электромагнитные замки и внешние кнопки аварийной остановки. Вместе эти устройства обеспечивают разнообразные функции зарядного устройства, включая DLB (динамическую балансировку нагрузки) и защиту от сбоев PEN.
Эти особенности предоставляют производителям и установщикам зарядных свай экономически эффективное решение, способное удовлетворить потребности в зарядке в различных сценариях применения.
Зарядка высокой мощности: поддерживает зарядку переменного тока мощностью до 22 кВт, обеспечивая быструю и эффективную зарядку для широкого спектра электромобилей.
Поддержка розеток типа 2: разработано для зарядных станций, оснащенных розетками типа 2, наиболее распространенного стандарта в Европе и многих других регионах мира.
Интеллектуальная зарядка: обладает расширенными возможностями балансировки нагрузки для оптимизации распределения электроэнергии и предотвращения перегрузки сети.
Безопасная аутентификация: поддерживает интеграцию считывателя RFID-карт для надежной аутентификации пользователей и контроля доступа.
Универсальные возможности подключения: поддержка протокола Modbus-RTU и метода связи RS485 для надежной связи с внутренними системами.
Компактная конструкция: компактная конструкция позволяет легко интегрировать устройство в различные конструкции зарядных станций.
Прочная конструкция: рассчитана на работу в различных условиях окружающей среды, что обеспечивает долговременную надежность при установке вне помещений.
Соответствие нормам безопасности: соответствует действующим стандартам МЭК для зарядного оборудования электромобилей, гарантируя безопасную и надежную работу.
Домашние станции зарядки электромобилей
Решения для зарядки на рабочем месте
Общественные парковки
Коммерческие и розничные помещения
Зарядные станции для автопарка
Сектор гостеприимства (гостиницы, рестораны)
Многоквартирные жилые дома
Контроллер зарядной станции переменного тока EKEPC2 представляет собой приверженность ETEK Electric к развитию технологии зарядки электромобилей. Выбирая этот контроллер для своих зарядных станций, вы инвестируете в умное, эффективное и готовое к будущему решение, которое отвечает меняющимся потребностям как пользователей электромобилей, так и операторов зарядных станций.
Сочетание высокой мощности, интеллектуальных функций и соответствия отраслевым стандартам делает EKEPC2 отличным выбором для предприятий и частных лиц, стремящихся создать надежную и удобную инфраструктуру зарядки электромобилей.
Свяжитесь с компанией ETEK Electric сегодня, чтобы узнать больше о том, как контроллер зарядной станции переменного тока EKEPC2 может вывести ваши решения по зарядке электромобилей на новый уровень и способствовать развитию устойчивой транспортной инфраструктуры.

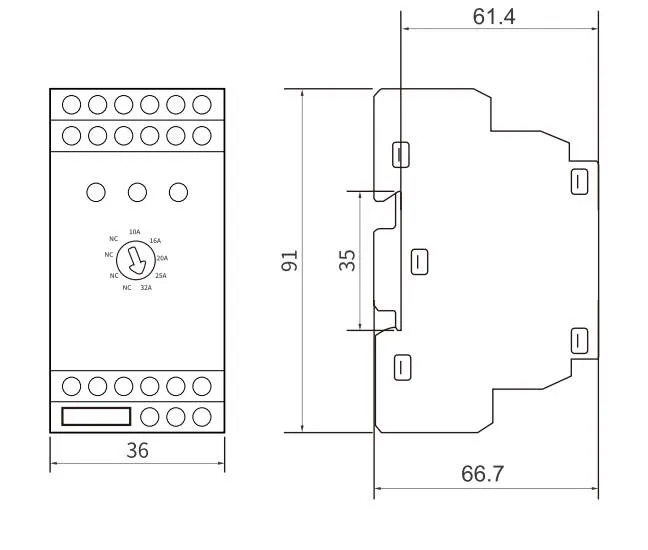

| Модель | EKEPC2-C (тип розетки) | EKEPC2-S（Тип кабеля） |
| Рабочее напряжение | 230В±10% | |
| Вспомогательное выходное напряжение | DC12V/100mA，DC5V/100mA | |
| Режим зарядки | Режим 3 согласно IEC61851-1 через IEC62196-2 или SAE J1172 (розетки или кабельные розетки) | |
| Ток зарядки | 16А (6-8-13-16А, регулируемый) | |
| 32A (10-16-20-25-32A, регулируемый) | ||
| 63A (Индивидуальный) | ||
| Основные функции | Защита от перегрева | |
| Дополнительные функции и совместимые устройства | Обнаружение постоянного тока утечки (≥6 мА), требуется внешний RCMU | |
| Функция запуска и остановки RFID, требуется RFID-карта и внешний считыватель карт | ||
| Требуются светодиодный индикатор состояния зарядки и ЖК-дисплей, внешние светодиодные фонари и ЖК-экран. | ||
| Соленоидная блокировка для розетки | ||
| Для DLB требуется внешний измеритель тока или MID с коэффициентом 100 А/5 А. | ||
| Для мониторинга напряжения, тока и мощности в режиме реального времени требуется внешний трансформатор тока с коэффициентом трансформации 100 А/5 А и сертифицированный MID измерительный прибор. | ||
| Защита от сбоев PEN, требуется внешний УЗИП | ||
| Для функции аварийной остановки требуется внешний кнопочный выключатель аварийной остановки. | ||
| Параметры защиты от перенапряжения, пониженного напряжения и перегрузки по току необходимо настроить в программном обеспечении. | ||
| Протокол связи | Протокол Modbus-RTU и режим связи RS485 | |
| Рабочая температура | -25 °C до 50 °C | |
| Относительная влажность | 5%~95% | |
| Высота | ≤2000м | |
| Степень защиты | IP22 | |
| Метод охлаждения | Естественное охлаждение | |
| Монтаж | DIN-рейка (35 мм) | |
| Терминал | Описание |
| Л | Подключается к сети переменного тока «под напряжением» или «линейному» напряжению 230 В±10% при 50 Гц |
| Н | Подключается к «нейтральной» линии переменного тока с напряжением 230 В ±10% при 50 Гц. |
| П1 | Подключить к катушке контактора А1 |
| П2 | Подключить к катушке контактора A2 |
| ФБ | Сигнал обратной связи соленоидной блокировки. Если выбрана обратная связь блокировки, обратная связь блокировки соленоида |
| FB (0В) | блокировка считывается. |
| МХ | Обеспечивает подачу тока для непрерывной подачи питания на соленоидную блокировку. |
| Обеспечивает ток привода для изменения состояния моторизованной блокировки на заблокированное, сигнал активируется на 500 мс и меняется на импульсный интервал 500 мс до тех пор, пока замок не будет закрыт. | |
| Номинал 12 В 300 мА. | |
| МЛ | Обеспечивает обратный путь для тока привода блокировки соленоида ML. |
| Обеспечивает ток привода для изменения состояния моторизованной блокировки на разблокированное. | |
| Номинал 12 В 300 мА. | |
| 0В | Клемма подключения 0 В для схемы RCMU и IC-карты |
| КРАСНЫЙ | Подключен к красному индикатору, номинал 5 В 10 мА |
| ГРЕ | Подключен к зеленому индикатору, номинал 5 В 10 мА |
| СИНИЙ | Подключен к синему индикатору, номинал 5 В 10 мА |
| IC | Подключите входной сигнал управления IC-карты к сигналу уровня TTL (постоянный ток 3,3 В/5 В), а другую сторону подключите к клемме 0 В. |
| ФЛТ | Подключитесь к RCMU «Fault Out» для считывания сигнала неисправности с RCMU. |
| ТСТ | Подключитесь к RCMU "Test". Контроллер посылает тестовый сигнал на RCMU перед каждой зарядкой, чтобы определить, нормально ли работает RCMU. |
| +12В | Источник питания 12 В, номинал DC+12 В, 100 мА |
| СТ1 | Подключите к главной цепи CT1. Когда контроллер включает функцию DLB, необходимо подключить сигнал главной цепи CT (сигнал: AC0-5A). |
| КТ2 | Подключитесь к другой стороне главной цепи, CT1. |
| ЧП | Заземляющий терминал питания |
| КП | Управляющий штифт. Подключается к CP розетки/вилки IEC61851/J1772 EVSE. |
| ПП | Контакт Proximity. Подключается к PP разъема IEC61851 EVSE. |
| +5В | Источник питания, номинал постоянного тока +5 В, 100 мА |
| А+ | Они подключены к портам A+ и B- связи RS485 соответственно и могут взаимодействовать с устройствами RS485. Стандарт связи соответствует режиму Modbus-RTU, скорость передачи данных: 38400, n,8.1, а номер адреса по умолчанию: 01H. |
| Б- |

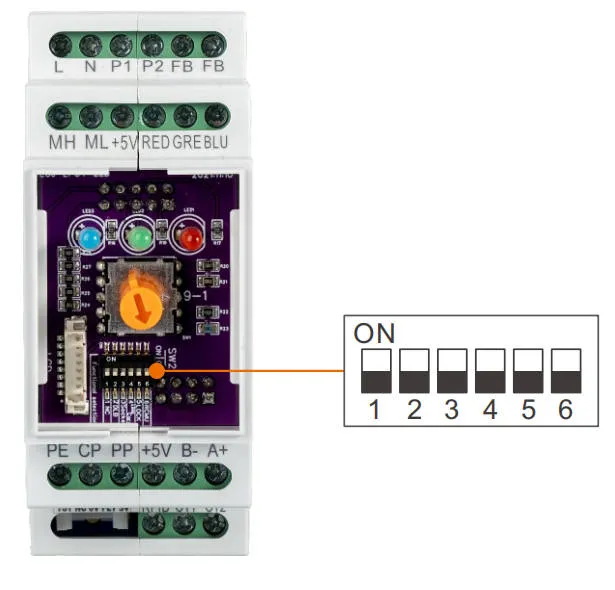

Для удовлетворения потребностей пользователей, занимающихся самостоятельной сборкой, этот контроллер оснащен встроенным DIP-переключателем на печатной плате (крышку контроллера необходимо снять), что позволяет пользователям с определенным уровнем знаний в области электрики легче реализовывать различные дополнительные функции.
| Положение переключателя | Нет. | Описание |
| НА | 1 | Рабочий режим версии сокета |
| 2 | Добавить функцию модуля RCMU | |
| 3 | Включить режим работы IC-карты | |
| 4 | Включить функцию блокировки соленоида | |
| 5 | Включить режим балансировки тока DLB | |
| 6 | ЖК-дисплей с внешним подключением | |
| ВЫКЛЮЧЕННЫЙ | 1 | Рабочий режим кабельной версии |
| 2 | Нет функции модуля RCMU | |
| 3 | Отключить режим работы IC-карты (включается при утере карты) | |
| 4 | Отключить функцию блокировки соленоида | |
| 5 | Рабочий режим по умолчанию | |
| 6 | ЖК-дисплей, не подключаемый извне |
