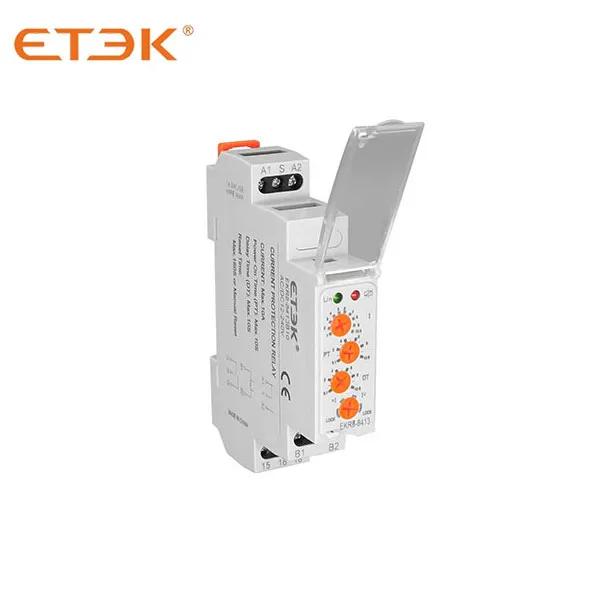

Реле тока — это разновидность электромагнитного переключателя, используемого в составе систем управления электрооборудованием. Эти реле обычно используются в качестве датчиков (датчиков тока/реле контроля) для контроля протекания тока в промышленном и другом оборудовании, чувствительном к безопасности. В таком оборудовании используются реле тока для предотвращения сбоев из-за чрезмерного или недостаточного количества электрического тока («сверхток» и «пониженный ток» соответственно).
Если через машину, оснащенную реле тока, протекает слишком большой ток, реле активируется, отключая или иным образом изменяя количество энергии, протекающей через цепь или цепи, к которым подключено реле. Это снижает количество тока, которому разрешено проходить через систему. Та же функциональность может быть предоставлена машинам или другим электрическим устройствам для предотвращения повреждений из-за пониженного тока.
Реле тока можно использовать для установок как переменного, так и постоянного тока, а их способность предотвращать отказы оборудования из-за перегрузки по току и пониженного тока делает их эффективным средством контроля опасностей на рабочих местах, где неисправность оборудования может привести к травме.

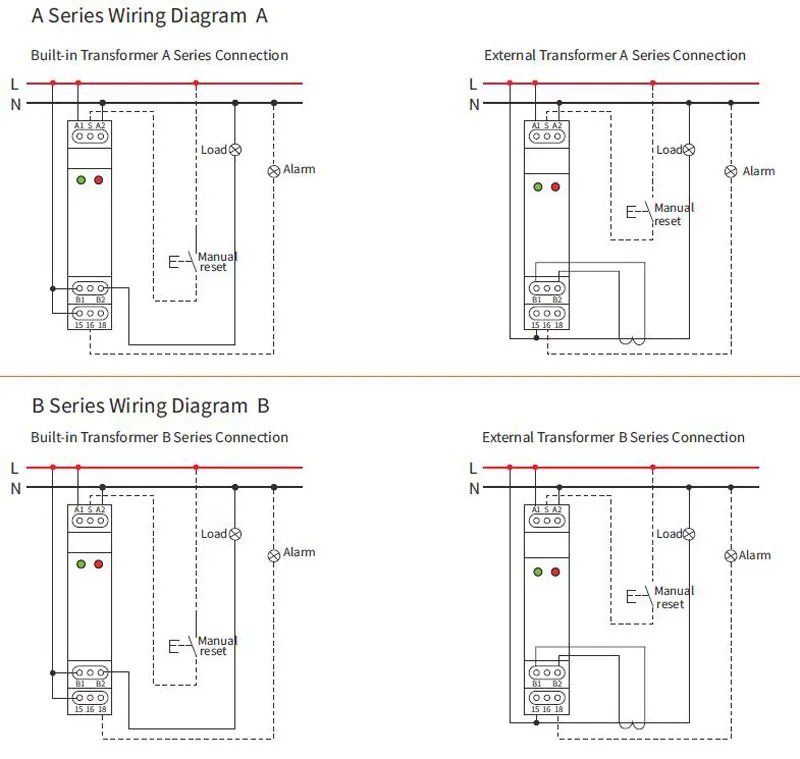

Схема подключения

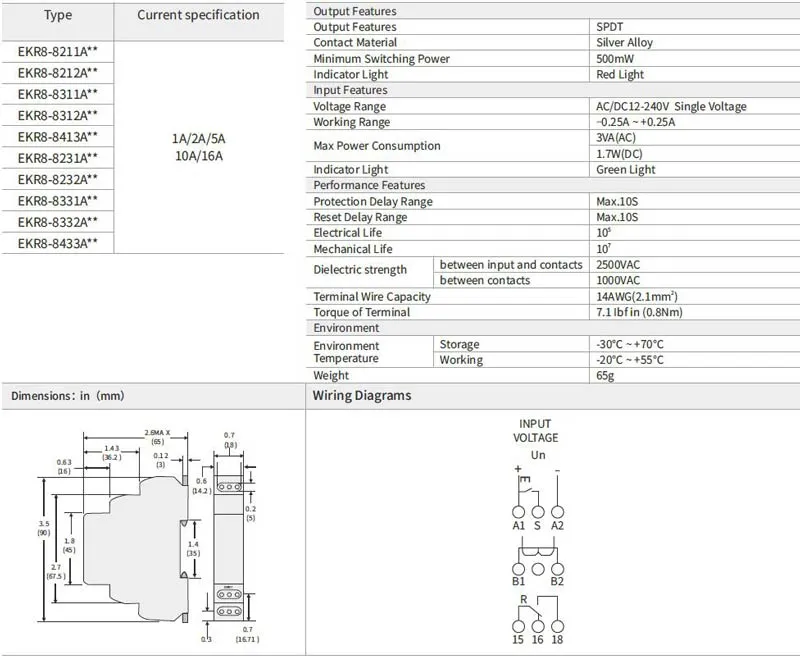

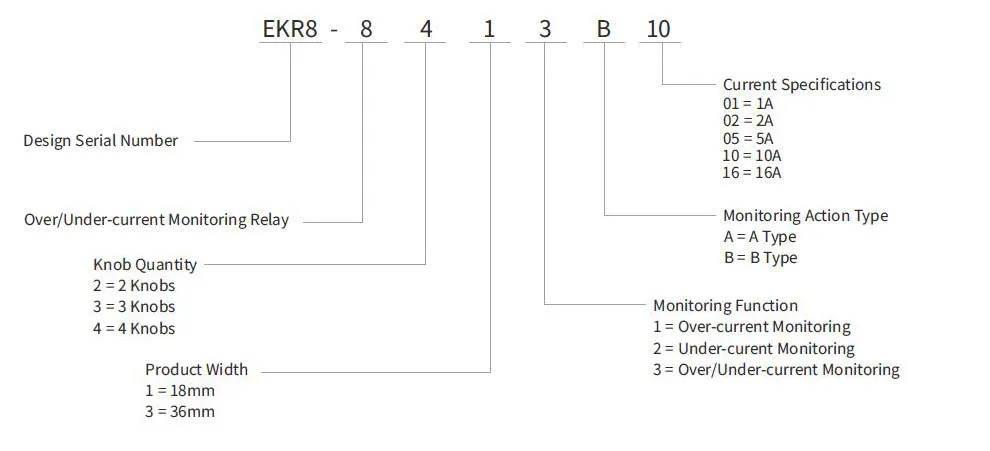

ЭКР8-8111А01 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NO 1A |
ЭКР8-8111А02 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NO 2A |
ЭКР8-8111А05 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NO 5A |
ЭКР8-8111А10 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NO 10A |
ЭКР8-8111А16 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NO 16A |
ЭКР8-8112А01 | Реле защиты от тока 1 ручка W=18 Защита от минимального тока NO 1A |
ЭКР8-8112А02 | Реле защиты от тока 1 ручка W=18 Защита от минимального тока NO 2A |
ЭКР8-8112А05 | Реле защиты по току 1 ручка W=18 Защита от минимального тока NO 5A |
ЭКР8-8112А10 | Реле защиты от тока 1 ручка W=18 Защита от пониженного тока NO 10A |
ЭКР8-8112А16 | Реле защиты от тока 1 ручка W=18 Защита от минимального тока NO 16A |
ЭКР8-8211А01 | Реле защиты по току 2 Ручка W=18 Защита от перегрузки по току NO 1A |
ЭКР8-8211А02 | Реле защиты по току 2 ручка W=18 Защита от перегрузки по току NO 2A |
ЭКР8-8211А05 | Реле защиты по току 2 ручка W=18 Защита от перегрузки по току NO 5A |
ЭКР8-8211А10 | Реле защиты по току 2 ручка W=18 Защита от перегрузки по току NO 10A |
ЭКР8-8211А16 | Реле защиты по току 2 ручка W=18 Защита от перегрузки по току NO 16A |
ЭКР8-8212А01 | Реле защиты от тока 2 Ручка W=18 Защита от минимального тока NO 1A |
ЭКР8-8212А02 | Реле защиты по току 2 ручка W=18 Защита от пониженного тока NO 2A |
ЭКР8-8212А05 | Реле защиты по току 2 ручка W=18 Защита от минимального тока NO 5A |
ЭКР8-8212А10 | Реле защиты от тока 2 ручка W=18 Защита от пониженного тока NO 10A |
ЭКР8-8212А16 | Реле защиты по току 2 ручка W=18 Защита от минимального тока NO 16A |
ЭКР8-8311А01 | Реле защиты по току 3 ручка W=18 Защита от перегрузки по току NO 1A |
ЭКР8-8311А02 | Реле защиты по току 3 ручка W=18 Защита от перегрузки по току NO 2A |
ЭКР8-8311А05 | Реле защиты по току 3 ручка W=18 Защита от перегрузки по току NO 5A |
ЭКР8-8311А10 | Реле защиты по току 3 ручка W=18 Защита от перегрузки по току NO 10A |
ЭКР8-8311А16 | Реле защиты по току 3 ручка W=18 Защита от перегрузки по току NO 16A |
ЭКР8-8312А01 | Реле защиты по току 3 ручка W=18 Защита от минимального тока NO 1A |
ЭКР8-8312А02 | Реле защиты по току 3 ручка W=18 Защита от минимального тока NO 2A |
ЭКР8-8312А05 | Реле защиты по току 3 ручка W=18 Защита от минимального тока NO 5A |
ЭКР8-8312А10 | Реле защиты по току 3 ручка W=18 Защита от пониженного тока NO 10A |
ЭКР8-8312А16 | Реле защиты по току 3 ручка W=18 Защита от минимального тока NO 16A |
ЭКР8-8413А01 | Реле защиты по току 4 ручка W=18 Защита от превышения/понижения тока НЕТ 1A |
ЭКР8-8413А02 | Реле защиты по току 4 ручка W=18 Защита от перегрузки/понижения тока НЕТ 2A |
ЭКР8-8413А05 | Реле защиты по току 4 ручка W=18 Защита от превышения/понижения тока НЕТ 5A |
ЭКР8-8413А10 | Реле защиты по току 4 ручки W=18 Защита от превышения/понижения тока НЕТ 10A |
ЭКР8-8413А16 | Реле защиты по току 4 ручка W=18 Защита от превышения/понижения тока NO 16A |

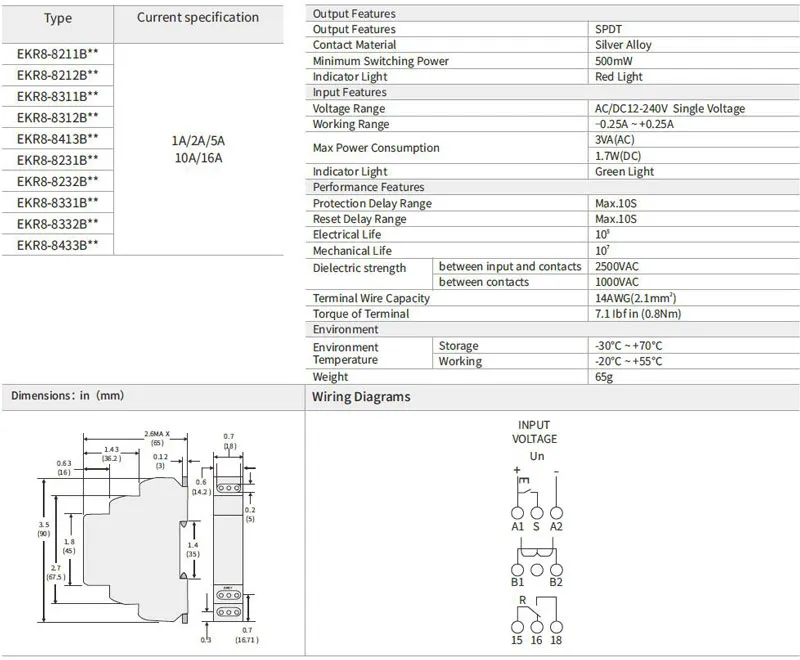

ЭКР8-8111Б01 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NC 1A |
ЭКР8-8111Б02 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NC 2A |
ЭКР8-8111Б05 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NC 5A |
ЭКР8-8111Б10 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NC 10A |
ЭКР8-8111Б16 | Реле защиты по току 1 ручка W=18 Защита от перегрузки по току NC 16A |
ЭКР8-8112Б01 | Реле защиты от тока 1 ручка W=18 Защита от минимального тока НЗ 1A |
ЭКР8-8112Б02 | Реле защиты от тока 1 ручка W=18 Защита от минимального тока НЗ 2A |
ЭКР8-8112Б05 | Реле защиты от тока 1 ручка W=18 Защита от пониженного тока NC 5A |
ЭКР8-8112Б10 | Реле защиты от тока 1 ручка W=18 Защита от пониженного тока НЗ 10А |
ЭКР8-8112Б16 | Реле защиты от тока 1 ручка W=18 Защита от пониженного тока NC 16A |
ЭКР8-8211Б01 | Реле защиты по току 2 Ручка W=18 Защита от перегрузки по току NC 1A |
ЭКР8-8211Б02 | Реле защиты по току 2 Ручка W=18 Защита от перегрузки по току NC 2A |
ЭКР8-8211Б05 | Реле защиты по току 2 Ручка W=18 Защита от перегрузки по току NC 5A |
ЭКР8-8211Б10 | Реле защиты по току 2 Ручка W=18 Защита от перегрузки по току NC 10A |
ЭКР8-8211Б16 | Реле защиты по току 2 Ручка W=18 Защита от перегрузки по току NC 16A |
ЭКР8-8212Б01 | Реле защиты по току 2 Ручка W=18 Защита от минимального тока НЗ 1A |
ЭКР8-8212Б02 | Ручка реле защиты по току 2 W=18 Защита от пониженного тока NC 2A |
ЭКР8-8212Б05 | Реле защиты от тока 2 Ручка W=18 Защита от минимального тока NC 5A |
ЭКР8-8212Б10 | Реле защиты по току 2 ручка W=18 Защита от пониженного тока NC 10A |
ЭКР8-8212Б16 | Реле защиты по току 2 ручка W=18 Защита от минимального тока NC 16A |
ЭКР8-8311Б01 | Реле защиты по току 3 Ручка W=18 Защита от перегрузки по току NC 1A |
ЭКР8-8311Б02 | Реле защиты по току 3 Ручка W=18 Защита от перегрузки по току NC 2A |
ЭКР8-8311Б05 | Реле защиты по току 3 ручка W=18 Защита от перегрузки по току NC 5A |
ЭКР8-8311Б10 | Реле защиты по току 3 ручка W=18 Защита от перегрузки по току NC 10A |
ЭКР8-8311Б16 | Реле защиты по току 3 Ручка W=18 Защита от перегрузки по току NC 16A |
ЭКР8-8312Б01 | Реле защиты от тока 3 Ручка W=18 Защита от пониженного тока NC 1A |
ЭКР8-8312Б02 | Реле защиты по току 3 ручка W=18 Защита от минимального тока NC 2A |
ЭКР8-8312Б05 | Реле защиты по току 3 ручка W=18 Защита от минимального тока NC 5A |
ЭКР8-8312Б10 | Реле защиты по току 3 ручка W=18 Защита от пониженного тока NC 10A |
ЭКР8-8312Б16 | Реле защиты по току 3 ручка W=18 Защита от минимального тока NC 16A |
ЭКР8-8413Б01 | Реле защиты по току 4 ручка W=18 Защита от перегрузки по току NC 1A |
ЭКР8-8413Б02 | Реле защиты по току 4 ручка W=18 Защита от перегрузки по току NC 2A |
ЭКР8-8413Б05 | Реле защиты по току 4 ручка W=18 Защита от перегрузки по току NC 5A |
ЭКР8-8413Б10 | Реле защиты по току 4 ручки W=18 Защита от перегрузки по току NC 10A |
ЭКР8-8413Б16 | Реле защиты по току 4 ручка W=18 Защита от перегрузки по току NC 16A |
