Реле контроля однофазного напряжения предназначены для защиты однофазной нагрузки от недопустимых колебаний напряжения в сети. Имеют широкий диапазон регулировок, в том числе выдержку времени включения для защиты холодильного, компрессорного и кондиционерного оборудования.
1. Отключите линию при возникновении повышенного и пониженного напряжения, автоматически сбросьте и подключите линию после
вернуться в нормальное состояние без ручного управления.
2. Когда на линии появляется переходное или переходное перенапряжение и пониженное напряжение, устройство защиты не работает со сбоями.
Технические данные |
|||
ЭКР8-7011
|
ЭКР8-7211
|
ЭКР8-7311
|
|
Тип мониторинга
|
Отдельная фаза
|
||
Выходные характеристики
|
SPDT
|
||
Перенапряжение
|
15%
|
0~20%
|
0~20%
|
Под напряжением
|
15%
|
0~20%
|
0~20%
|
Временная задержка
|
3С | 3С | 0,1-10 с |
Рабочее напряжение
|
AC110В или 220В
|
||
Частота
|
50/60 Гц
|
||
Время отклика реле
|
0,5 с
|
||
Контакт Рейтинг
|
АС-15:3А/250В переменного тока
|
||
Температура окружающей среды |
-10°К~+55°К
|
||
Ошибка напряжения
|
⼟2% макс.
|
||
Ошибка температуры
|
⼠2% макс.
|

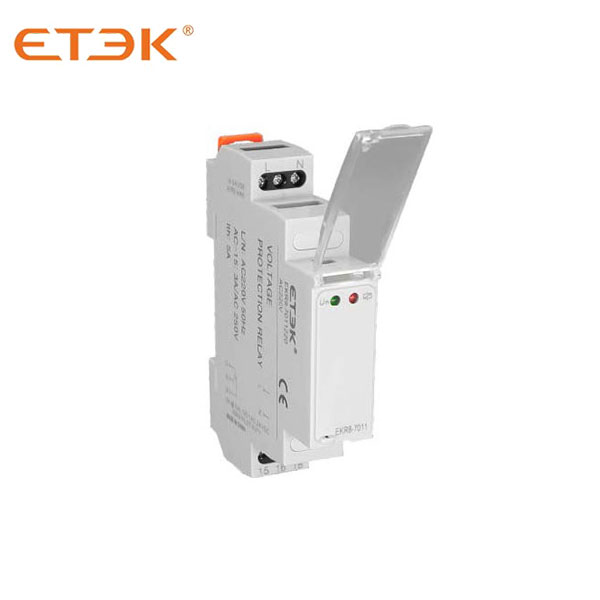

ЭКР8-7011110 | Реле защиты по напряжению 0 ручка SPDT однофазное 110VAC |
ЭКР8-7011220 | Реле защиты по напряжению 0 ручка SPDT однофазное 220VAC |
ЭКР8-7011380 | Реле защиты по напряжению 0 ручка SPDT однофазное 380VAC |
ЭКР8-7011400 | Реле защиты по напряжению 0 ручка SPDT однофазное 400VAC |
ЭКР8-7011415 | Реле защиты по напряжению 0 ручка SPDT однофазное 415VAC |
ЭКР8-7011440 | Реле защиты по напряжению 0 ручка SPDT однофазное 440VAC |

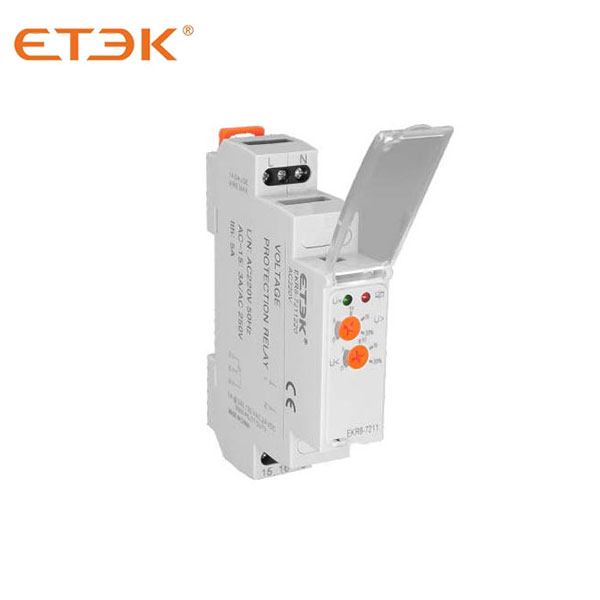

ЭКР8-7211110 | Реле защиты по напряжению 2 ручки SPDT, однофазное, 110 В переменного тока |
ЭКР8-7211220 | Реле защиты по напряжению 2 ручки SPDT, однофазное, 220 В переменного тока |
ЭКР8-7211380 | Реле защиты по напряжению 2 ручки SPDT однофазное 380VAC |
ЭКР8-7211400 | Реле защиты по напряжению 2 ручки SPDT однофазное 400VAC |
ЭКР8-7211415 | Реле защиты по напряжению 2 ручки SPDT однофазное 415VAC |
ЭКР8-7211440 | Реле защиты по напряжению 2 ручки SPDT, однофазное, 440 В переменного тока |

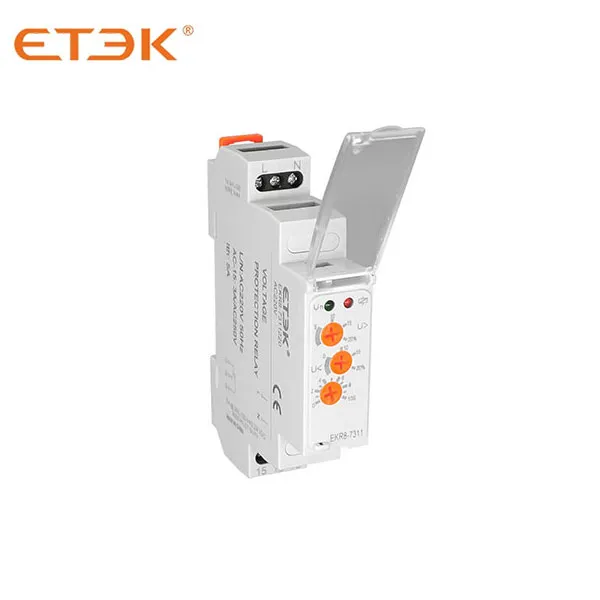

ЭКР8-7311110 | Реле защиты по напряжению 3 ручки SPDT однофазное 110VAC |
ЭКР8-7311220 | Реле защиты по напряжению 3 ручки SPDT однофазное 220VAC |
ЭКР8-7311380 | Реле защиты по напряжению 3 ручки SPDT однофазное 380VAC |
ЭКР8-7311400 | Реле защиты по напряжению 3 ручки SPDT однофазное 400VAC |
ЭКР8-7311415 | Реле защиты по напряжению 3 ручки SPDT однофазное 415VAC |
ЭКР8-7311440 | Реле защиты по напряжению 3 ручки SPDT однофазное 440VAC |
