Предназначен для использования в качестве зарядного устройства для электромобилей.
Варианты обнаружения утечек переменного и постоянного тока
Встроенная функция самодиагностики
Однополярное питание 5 В
Гибкие механические конфигурации
Компактная интеграция для современных зарядных устройств
Усовершенствованная защита от протечек для современных зарядных устройств для электромобилей.
Датчики серии EKCA специально разработаны для оборудования электромобилей (EVSE). Работая от стандартного источника питания 5 В постоянного тока, эти датчики обеспечивают надежный и компактный мониторинг остаточного тока для настенных зарядных устройств, портативных зарядных устройств и общественных зарядных станций переменного тока.
Для соответствия различным стандартам безопасности и системным архитектурам серия разделена на две основные версии:
Версия MD (только для обнаружения DC):
Обеспечивает точное обнаружение остаточного тока постоянного тока 6 мА . Идеально подходит для зарядных устройств для электромобилей, которые уже имеют встроенную отдельную защиту переменного тока типа А.
Версия PD (комплексное обнаружение переменного и постоянного тока):
Обеспечивает комбинированное обнаружение остаточного тока 6 мА постоянного тока + 30 мА переменного тока . Идеально подходит для современных зарядных устройств, требующих надежной комплексной защиты от утечки, эквивалентной характеристикам типа B.
Основные преимущества
гибкий диапазон мощности
Поддерживает однофазные зарядные устройства для электромобилей мощностью 3,6 кВт и трехфазные зарядные устройства мощностью 11/22 кВт с защитой от перегрузки по току до 80 А.
Универсальная установка
Доступны в различных вариантах исполнения, включая монтаж на печатную плату (сквозное отверстие / медная перемычка), монтаж на кабель и монтаж в корпус.
Низкое энергопотребление
Эффективно работает от стандартного однополярного источника питания 5 В постоянного тока (±3%), упрощая проектирование системы питания печатной платы.
Создано для соответствия нормативным требованиям.
Разработан для того, чтобы помочь производителям зарядных устройств для электромобилей эффективно соответствовать строгим требованиям электробезопасности.
Типичные области применения
Настенные зарядные устройства для дома
Коммерческие зарядные станции переменного тока
Портативные зарядные устройства для электромобилей
Зарядка устройств в режиме 2
системы управления зарядными устройствами для электромобилей
системы преобразования энергии
Применение для обнаружения замыканий на землю
Основной номинальный среднеквадратичный ток | 16А~80А |
| напряжение питания | 5 В постоянного тока |
| Диапазон напряжения питания | от 4,85 В до 5,15 В |
| Рабочая температура | от -40°C до +85°C |
| Температура хранения | от -20°C до +65°C |
| Статическое энергопотребление | 110 мВт |
| Рабочая высота | До 4000 м |
| Теоретический дизайн жизни | 20 лет |
| Типичное применение | Зарядные устройства для электромобилей, EVSE, обнаружение замыкания на землю, обнаружение тока утечки преобразователя. |
Review our comprehensive model matrix below to find the exact mounting style, detection threshold, and power rating for your EV charger design.
| Model | Image | Mounting Type | Detection Threshold | Operating Voltage | Overcurrent Capability | Supported Charging Power |
|---|---|---|---|---|---|---|

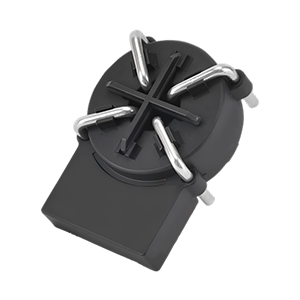

| EKCA-01-MD |  |
PCB-mounting (Copper jumper) | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-01-PD | PCB-mounting (Copper jumper) | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

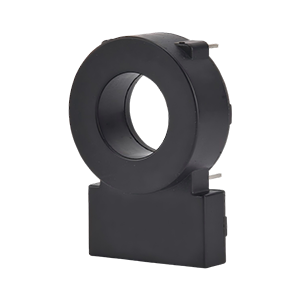

| EKCA-03-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-03-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

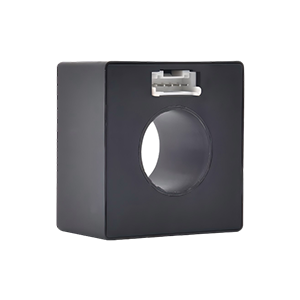

| EKCA-06-MD |  |
Cable-mounting / PCB-mounting | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-06-PD | Cable-mounting / PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

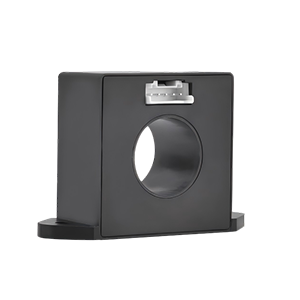

| EKCA-07-MD |  |
Cable / PCB / Enclosure-mounting | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-07-PD | Cable / PCB / Enclosure-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

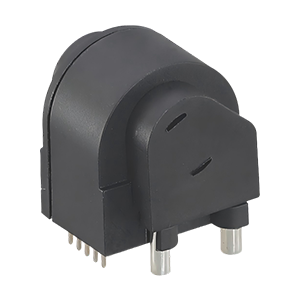

| EKCA-08-MD |  |
PCB-mounting | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-08-PD | PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

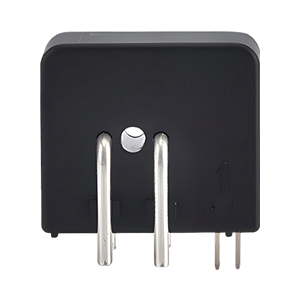

| EKCA-09-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 16A | Single-phase 3.6kW |
| EKCA-09-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 16A | Single-phase 3.6kW | |

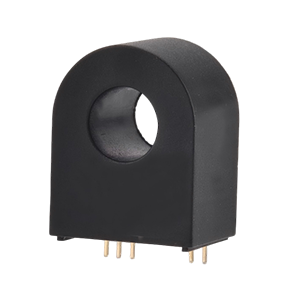

| EKCA-10-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-10-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

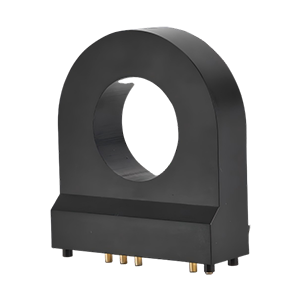

| EKCA-16-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-16-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

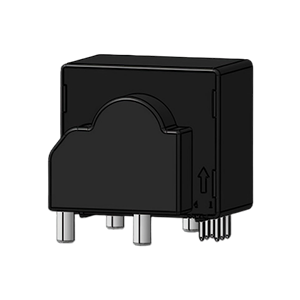

| EKCA-18-MD |  |
PCB-mounting | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-18-PD | PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

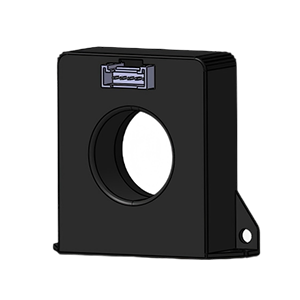

| EKCA-20-MD |  |
Cable / PCB / Enclosure-mounting | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-20-PD | Cable / PCB / Enclosure-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

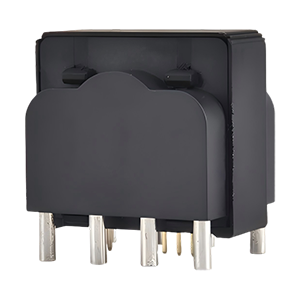

| EKCA-25-MD |  |
PCB-mounting | DC 6mA | 5VDC ±3% | 32A | Three-phase 11/22kW |
| EKCA-25-PD | PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32A | Three-phase 11/22kW |
