Изолированный переключатель переменного тока

EKD80 -	Премьер-министр	80	Р ^①	-3	RY ^②
Тип выключателей - разъединители	форма установки Установка рельсов DB Монтаж на панель PM Установка дверного замка постоянного тока Внешние пластиковые коробки EL Внешний алюминиевый корпус ELA	Номинальный ток (А) 16 16A (40 Frame) 20 20A (40 Frame) 25 25A (40 Frame) 32 32A (40 Frame) 40 40A (40 Frame) 63 63A (80 Frame) 80 80A (рама 80) 80H 100A (рама 80) 100 100A (рама 125) 125 125A (рама 125)	Форма блокировки Пусто. Без замка. Р с замком	Поляки 2 2P 3 3P 4 4P 5 5P 6 6P 7 7P 8 8P	Опция обработки RY Вращающаяся красно-желтая ручка Только с замком Черно-белая вращающаяся ручка BW Дополнительно: с замком/без замка Вращающаяся ручка BB Black/black Только без замка

①Не подходит для внешних пластиковых коробок EL / внешних алюминиевых коробок ELA
②Не подходит для установки на направляющую DB / внешний пластиковый корпус EL / внешний алюминиевый корпус ELA

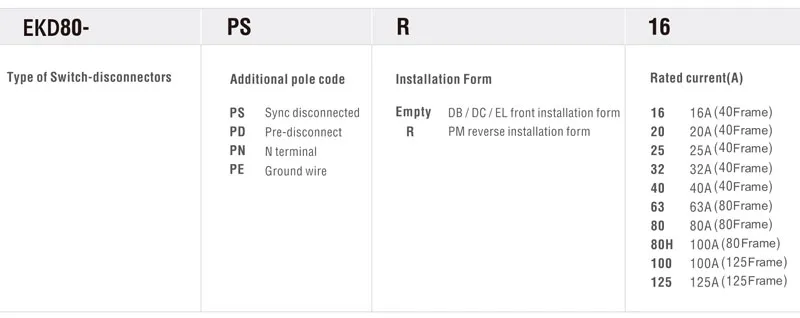

Дополнительные боковые стойки для крепления

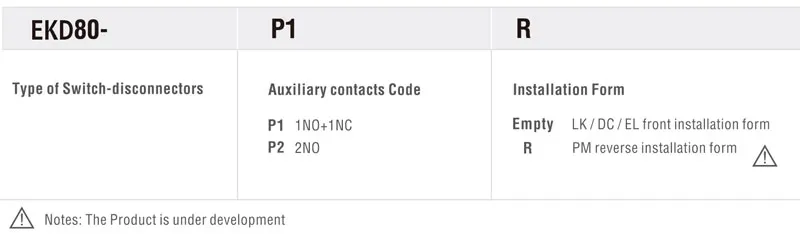

Дополнительные вспомогательные контакты

Монтаж и демонтаж четвертого полюса и вспомогательного контакта выполняются быстро и просто, без использования инструментов.


01	Дополнительные вспомогательные контакты	02	Крышка клеммы	03	Боковой монтаж дополнительного четвертого полюса
	В качестве разъединителя используется тот же вспомогательный механизм. контакт, а также вспомогательный контакт и Основной полюс выключателя работает одновременно. Нормально разомкнутый контакт с PR разрывается Функциональность может быть предоставлена по мере необходимости. Можно установить выключатель изоляции. с возможностью установки до четырех дополнительных принадлежностей (Примерно 2 и 2 слева)		Крышка клеммы выключателя имеет простую конструкцию. дизайн, высококачественный прозрачный поликарбонат материал, огнестойкий, высокопрочный, Цвет не меняется после длительного использования. Высококачественный водонепроницаемый материал, простой в установке.		Одновременная или ранняя операция по установлению контакта четвертого полюса относительно клеммы разъединителя выключателя.

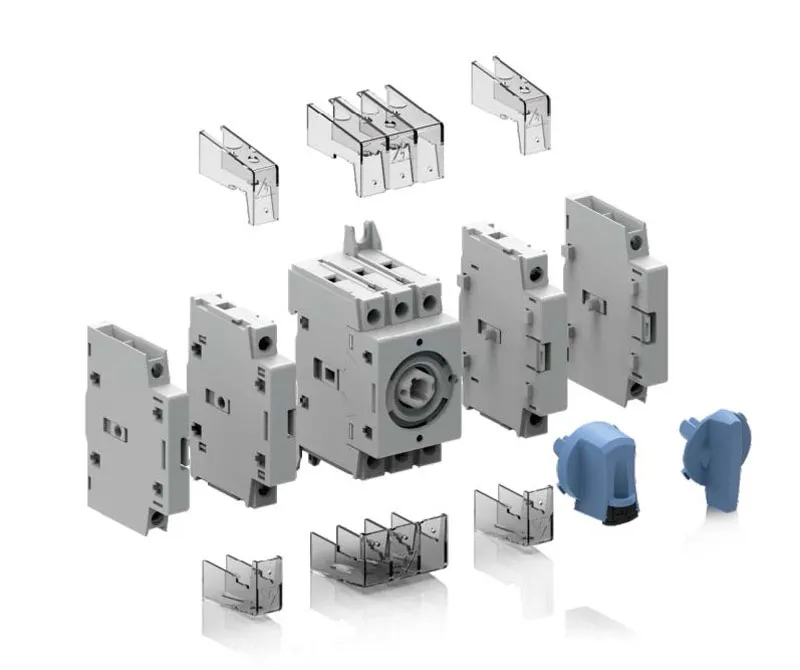

04	Переключатель кузова	05	Детали вращающейся рукоятки
	В переключателе используется компрессионный контакт. технология открытия и закрытия, и имеет функция полного отключения показание. В соответствии с его механическим В принципе, этот переключатель может работать нормально. в любой позиции, не принимая во внимание проблема высадки пассажиров.		Крышка клеммы выключателя имеет простую конструкцию. дизайн, высококачественный прозрачный поликарбонат материал, огнестойкий, высокопрочный, Цвет не меняется после длительного использования. Высококачественный водонепроницаемый материал, простой в установке.

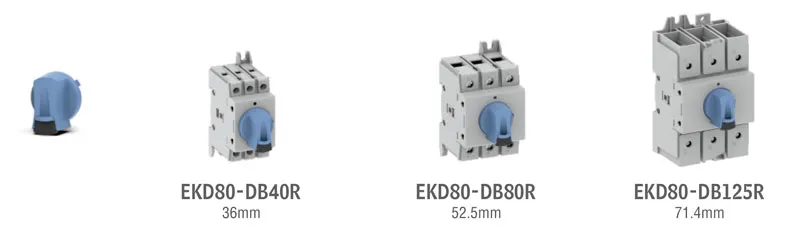

Технические характеристики

способ установки рельсов

Тип

3P

EKD80- DB16R -3

EKD80- DB20R -3

EKD80- DB25R -3

EKD80- DB32R -3

EKD80- DB40R -3

EKD80- DB63R -3

EKD80- DB80R -3

EKD80- DB80HR -3

EKD80- DB100R -3

EKD80- DB125R -3

4P

EKD80- DB16R -4

EKD80- DB20R -4

EKD80- DB25R -4

EKD80- DB32R -4

EKD80- DB40R -4

EKD80- DB63R -4

EKD80- DB80R -4

EKD80- DB80HR -4

EKD80- DB100R -4

EKD80- DB125R -4

Текущий

Согласованный тепловой ток

(≤40°C)

16А

20А

25А

32А

40А

63А

80А

100А

125А

эксплуатационные характеристики соответствуют стандартам IEC.

текущий ле

AC-21 A/B (≤690 В)

16А/16А

20А/20А

25А/25А

32А/32А

40А/40А

63A/63A

80А/80А

100А/100А

125А/125А

рейтинг lEC
оперативный
текущий ле
AC-22A/B

415 В

16А/16А

20А/20А

25А/25А

32А/32А

40А/40А

63A/63A

80А/80А

100А/100А

125А/125А

500 В

690В

32А/40А

40А/63А

63А/80А

80А/100А

100А/125А

Соответствует стандарту IEC
оперативный
текущий ле
AC-23A/B

415 В

16А/16А

20А/20А

25А/25А

32А/32А

40А/40А

63A/63A

80А/80А

100А/100А

125А/125А

500 В

25А/25А

63A/63A

80А/100А

100А/125А

690В

40А/40А

63A/63A

рейтинг lEC
оперативный
текущий ле
DC-21B

110 В постоянного тока

16А①

20А①

25А①

32A①

40А①

63А①

80А①

100А①

125А①

250 В постоянного тока

16A②

20A②

25А②

32A②

40А②

63A②

80А②

100А②

125А②

400 В постоянного тока

16А③

20А③

25А③

40А③

63А③

рейтинг lEC
оперативный
электропитание (3 фазы)
AC-23A/B

415 В

7,5 кВт

9 кВт

11 кВт

15 кВт

18,5 кВт

30 кВт

37 кВт

45 кВт

55 кВт

500 В

690В

11 кВт

15 кВт

Ток короткого замыкания, выдерживаемый предохранителем (кА среднеквадратичное значение, ожидаемое значение)

Класс предохранителей

415 В

16А

20А

25А

32А

40А

63А

80А

100А

125А

Оценка условной

ток короткого замыкания

415 В

50 кА

25 кА

Прочность на короткое замыкание автоматического выключателя, предназначенного для защиты, — любого автоматического выключателя, способного сработать в течение 0,3 с.

Оценка краткосрочного времени

выдерживает ток

0.3S

2,5 кА

3 кА

5кА

Характеристики при коротком замыкании (без защиты)

Оценка краткосрочного времени

выдерживает ток

1С

1,26 кА

1,5 кА

2,75 кА

Номинальное значение для короткого замыкания

создание потенциала

1,8 кА

2,1 кА

3,9 кА

Поперечная площадь терминалов

1,5~16 мм²

2,5~35 мм²

10~70 мм2

Номинальное напряжение изоляции Ui

800 В

Номинальная импульсная устойчивость

напряжение Uimp

8 кВ

Механическая прочность

100000

Температура окружающей среды

Рабочая температура: -25...+55℃, температура хранения: -40...+70℃.

①Каждый полюс используется как положительный и отрицательный.
② Используются три полюса, соединенных последовательно с положительным и отрицательным полюсами, причем два полюса соединены последовательно, а третий — отрицательный.
③Четыре полюса используются последовательно с положительным и отрицательным полюсами.

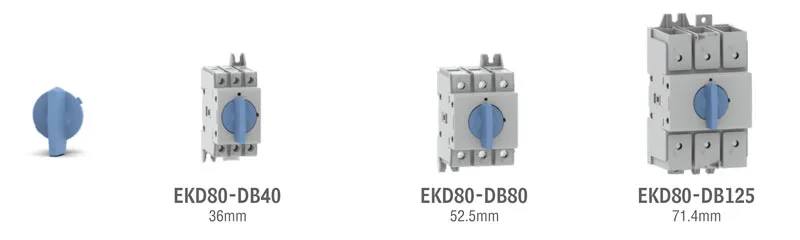

способ установки рельсов

Тип

3P

EKD80 -DB16 -3

EKD80 -DB20 -3

EKD80 -DB25 -3

EKD80 -DB32 -3

EKD80 -DB40 -3

EKD80 -DB63 -3

EKD80 -DB80 -3

EKD80 -DB80H -3

EKD80 -DB100 -3

EKD80 -DB125 -3

4P

EKD80 -DB16 -4

EKD80 -DB20 -4

EKD80 -DB25 -4

EKD80 -DB32 -4

EKD80 -DB40 -4

EKD80 -DB63 -4

EKD80 -DB80 -4

EKD80 -DB80H -4

EKD80 -DB100 -4

EKD80 -DB125 -4

Текущий

Согласованный тепловой ток

(≤40°C)

16А

20А

25А

32А

40А

63А

80А

100А

125А

Соответствует стандартам IEC по эксплуатационным характеристикам.

текущий ле

AC-21 A/B (≤690 В)

16А/16А

20А/20А

25А/25А

32А/32А

40А/40А

63A/63A

80А/80А

100А/100А

125А/125А

рейтинг lEC
оперативный
текущий ле
AC-22A/B

415 В

16А/16А

20А/20А

25А/25А

32А/32А

40А/40А

63A/63A

80А/80А

100А/100А

125А/125А

500 В

690В

32А/40А

40А/63А

63А/80А

80А/100А

100А/125А

Соответствует стандарту IEC
оперативный
текущий ле
AC-23A/B

415 В

16А/16А

20А/20А

25А/25А

32А/32А

40А/40А

63A/63A

80А/80А

100А/100А

125А/125А

500 В

25А/25А

63A/63A

80А/100А

100А/125А

690В

40А/40А

63A/63A

рейтинг lEC
оперативный
текущий ле
DC-21B

110 В постоянного тока

16А①

20А①

25А①

32A①

40А①

63А①

80А①

100А①

125А①

250 В постоянного тока

16A②

20A②

25А②

32A②

40А②

63A②

80А②

100А②

125А②

400 В постоянного тока

16А③

20А③

25А③

40А③

63А③

рейтинг lEC
оперативный
электропитание (3 фазы)
AC-23A/B

415 В

7,5 кВт

9 кВт

11 кВт

15 кВт

18,5 кВт

30 кВт

37 кВт

45 кВт

55 кВт

500 В

690 В

11 кВт

15 кВт

Ток короткого замыкания, выдерживаемый предохранителем (кА среднеквадратичное значение, ожидаемое значение)

Класс предохранителей

415 В

16А

20А

25А

32А

40А

63А

80А

100А

125А

Оценка условной

ток короткого замыкания

415 В

50 кА

25 кА

Прочность на короткое замыкание автоматического выключателя, предназначенного для защиты, — любого автоматического выключателя, способного сработать в течение 0,3 с.

Оценка краткосрочного времени

выдерживает ток

0.3S

2,5 кА

3 кА

5кА

Характеристики при коротком замыкании (без защиты)

Оценка краткосрочного времени

выдерживает ток

1С

1,26 кА

1,5 кА

2,75 кА

Номинальное значение для короткого замыкания

создание потенциала

1,8 кА

2,1 кА

3,9 кА

Поперечная площадь терминалов

1,5~16 мм²

2,5~35 мм²

10~70 мм2

Номинальное напряжение изоляции Ui

800 В

Номинальная импульсная устойчивость

напряжение Uimp

8 кВ

Механическая прочность

100000

Температура окружающей среды

Рабочая температура: -25...+55℃, температура хранения: -40...+70℃.

①Каждый полюс используется как положительный и отрицательный.
② Используются три полюса, соединенных последовательно с положительным и отрицательным полюсами, причем два полюса соединены последовательно, а третий — отрицательный.
③Четыре полюса используются последовательно с положительным и отрицательным полюсами.
